مكان المنشأ:
الصين
اسم العلامة التجارية:
JINGNING
إصدار الشهادات:
CE，ISO
رقم الموديل:
RFJY
اتصل بنا
فيديو
فيديو
فيديو
مرفق مطاطي مركزي مقلّص المقاومة لدرجات الحرارة العالية
وصلة مرنة للأنابيب هو نوع من المفاصل المطاطية المستخدمة لربط قطعتين من الأنابيب ذات قطرات مختلفة. يتميز تصميمها بحقيقة أن قطر منافذ الاتصال في كلا الطرفين مختلف،ولكن خط الوسط على نفس المحور، أي التصميم المركزي.وصلة مرنة للأنابيبيستخدم أساسا لتعويض وتخفيف الانتقال والاهتزاز والإجهاد في نظام الأنابيب، مع ضمان ختم نظام الأنابيب واستمرارية نقل السوائل.يستخدم على نطاق واسع في مختلف المجالات الصناعية، مثل النفط والكيمياء والطاقة الكهربائية والمعادن ، وما إلى ذلك ، فضلا عن إمدادات المياه والصرف الصحي وتسخين وتهوية وتكييف الهواء في مجال البناء والهندسة البلدية.
خصائص المكثف المركزيوصلة مرنة للأنابيب
1الحجم الصغير، والوزن الخفيف، والمرونة، والتركيب المريح والصيانة
2إنه يقلل من انتقال الضوضاء الهيكلية وله امتصاص صدمات قوي.
3لديها القدرة على الانتقال الأفقي والانتقال المحوري والانتقال الزاوي ، ولديها خصائص إعادة بناء اللحاء وعدم التوازي.
4- منع تآكل الجدار الداخلي من المفاصل المطاطية المتكاملة في خطوط الأنابيب عالية درجة الحرارة والحمض والوقاية من الزيت وإطالة عمر الخدمة.
مواصفات المكثف المركزيوصلة مرنة للأنابيب
| المواصفات | DN50 ~ 300 | DN350 ~ 600 |
| ضغط العمل (MPa) | 0.25 ~ 16 | |
| ضغط الانفجار (MPa) | ≤48 | |
| الفراغ (KPa) | 53.3 ((400) | 44.9 ((350) |
| درجة الحرارة (°C) | -20~+115 ((بالنسبة للشروط الخاصة -30~+250) | |
| الوسيط المطبق | الهواء، الهواء المضغوط، الماء، مياه البحر، المياه الساخنة، النفط، الحمض والقاعدة، الخ. | |
البيانات التقنيةالجهاز الحدّي المركزيوصلة مرنة للأنابيب
| البيانات الرئيسيةالجهاز الحدّي المركزيوصلة مرنة للأنابيب | |||||
| DN ((كبير) × DN ((صغير) | الطول | المحوري النزوح (تمديد) |
المحوري النزوح (ضغط) |
شعاعي النزوح |
الانحراف الزاوية |
| (a1+a2) ° | |||||
| 50×32 | 180 | 15 | 18 | 45 | 35 درجة |
| 50×40 | 180 | 15 | 18 | 45 | 35 درجة |
| 65×32 | 180 | 15 | 18 | 45 | 35 درجة |
| 65×40 | 180 | 15 | 18 | 45 | 35 درجة |
| 65×50 | 180 | 15 | 18 | 45 | 35 درجة |
| 80×32 | 220 | 15 | 18 | 45 | 35 درجة |
| 80×50 | 180 | 20 | 30 | 45 | 35 درجة |
| 80×65 | 180 | 20 | 30 | 45 | 35 درجة |
| 100×40 | 220 | 20 | 30 | 45 | 35 درجة |
| 100×50 | 180 | 20 | 30 | 45 | 35 درجة |
| 100×65 | 180 | 22 | 30 | 45 | 35 درجة |
| 100×80 | 180 | 22 | 30 | 45 | 35 درجة |
| 125×50 | 220 | 22 | 30 | 45 | 35 درجة |
| 125×65 | 180 | 22 | 30 | 45 | 35 درجة |
| 125×80 | 180 | 22 | 30 | 45 | 35 درجة |
| 125×100 | 200 | 22 | 30 | 45 | 35 درجة |
| 150×50 | 240 | 22 | 30 | 45 | 35 درجة |
| 150×65 | 200 | 22 | 30 | 45 | 35 درجة |
| 150×80 | 180 | 22 | 30 | 45 | 35 درجة |
| 150×100 | 200 | 22 | 30 | 45 | 35 درجة |
| 150×125 | 200 | 22 | 30 | 45 | 35 درجة |
| 200×80 | 260 | 22 | 30 | 45 | 35 درجة |
| 200×100 | 200 | 25 | 35 | 40 | 30 درجة |
| 200×125 | 220 | 25 | 35 | 40 | 30 درجة |
| 200×150 | 200 | 25 | 35 | 40 | 30 درجة |
| 250×100 | 260 | 25 | 35 | 40 | 30 درجة |
| 250×125 | 220 | 25 | 35 | 40 | 30 درجة |
| 250×150 | 220 | 25 | 35 | 40 | 30 درجة |
| 250×200 | 220 | 25 | 35 | 40 | 30 درجة |
| 300×125 | 260 | 25 | 35 | 40 | 30 درجة |
| 300×150 | 220 | 25 | 35 | 40 | 30 درجة |
| 300×200 | 220 | 25 | 35 | 40 | 30 درجة |
| 300×250 | 220 | 25 | 35 | 40 | 30 درجة |
| 350×200 | 230 | 28 | 38 | 35 | 26 درجة |
| 350×250 | 230 | 28 | 38 | 35 | 26 درجة |
| 350×300 | 230 | 25 | 38 | 40 | 26 درجة |
| 400×200 | 230 | 25 | 38 | 40 | 26 درجة |
| 400×250 | 240 | 28 | 38 | 35 | 26 درجة |
| 400×300 | 240 | 28 | 38 | 35 | 26 درجة |

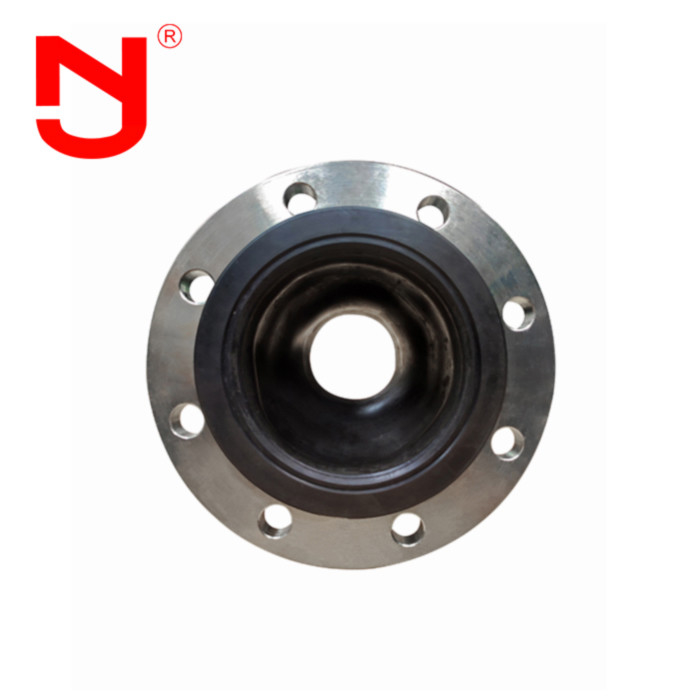

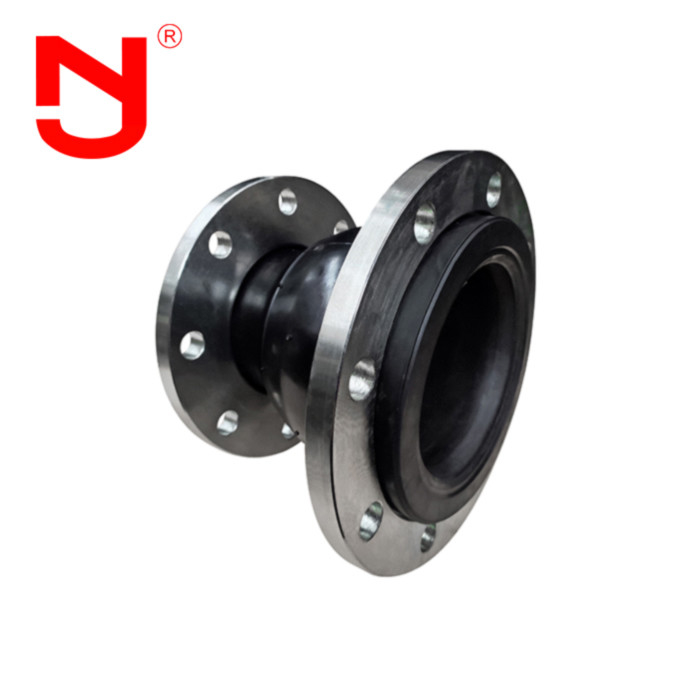

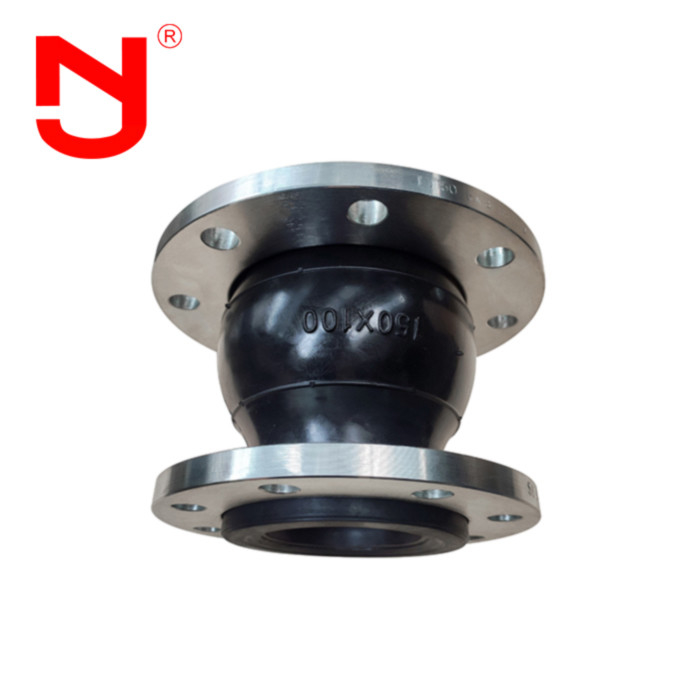

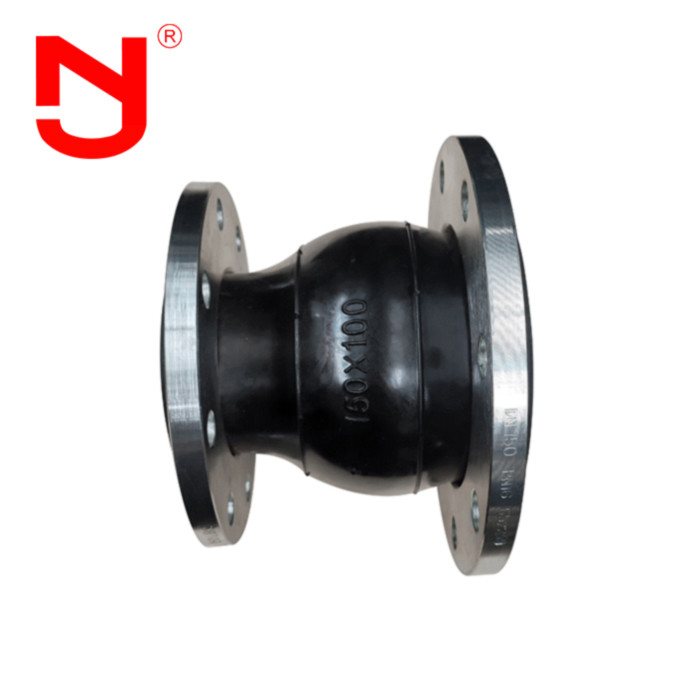

الجهاز الحدّي المركزيالجهاز الحدّي المركزيوصلة مرنة للأنابيبالتفاصيل تظهر
هل تعرف كيف هو نوعية عاليةالجهاز الحدّي المركزيوصلة مرنة للأنابيب هل فهمت؟ لنرى مع (جينجنيج)
كلوصلة مرنة للأنابيبتتوافق مع المعايير الدولية، مثل GB، ISO، DIN، ANSI، BS، JIS، وكذلك الطلب الخاص للعملاء.
خفض مركزيوصلة مرنة للأنابيبالمزايا
1السعر هو سعر المصنع
217 سنة من الخبرة في التصنيع و 5 سنوات من الخبرة في التصدير
3. فحص جودة صارمة، والجودة تتجاوز بكثير معيار الصناعة
4تخصيص قاعدة القالب و OEM من المواصفات المختلفة
5. توفير الحرةمفصل التوسعالعينات
خفض مركزيوصلة مرنة للأنابيبالتطبيق
الجهاز الحدّي المركزي pرابط مرن يستخدم على نطاق واسع في أنابيب تسخين المياه وتهوية المياه ، وإمدادات المياه والصرف الصحي وأنابيب المياه الدائرة ، وأنابيب التجميد ، وأنابيب Huagong المضادة للتآكل ،أنابيب مكافحة الحرائق والضاغط في مختلف الإنشاءاتصناعات التعدين والكيماويات والنفط وغيرهارمفصل التوسعتستخدم في المختبرات والمؤسسات البحثية والسفن والسفن والمرافق الأخرى لحماية ومراقبة العزل الاهتزازي،الحد من الضوضاء وتعويض النزوح في هندسة خطوط الأنابيب.
الأسئلة الشائعة
س1: هل يمكن أنالجهاز المقلص المركزي pرابط مرن أن تكون معلّمة بشعار مخصص؟
ج1: نعم، يمكن أن تكون علامة مع شعار الخاص بك. يمكننا توفير خدمة OEM و ODM.
س1: هل يمكنك تقديم رسوماتخفض مركزي rمفصل التوسع?
ج1: نعم،يمكننا أن نقدم الرسومات لك. يرجى الاتصال بنا للحصول على الرسمالجهاز المقلص المركزي pإصدارات مرنة.
س1: ما هي الشهاداتالجهاز المقلص المركزي pرابط مرنهل يمكنكِ توفيرها؟
ج1: يمكننا توفير شهادة الموافقة المعتمدة، شهادة ISO.
هل يمكننا الحصول على عينة منخفض مركزي rمفصل التوسع?
ج1:نعم،يمكننا أن نقدم لك عينات لاختبار جودة منتجاتناالجهاز المقلص المركزي pإصدارات مرنة.
