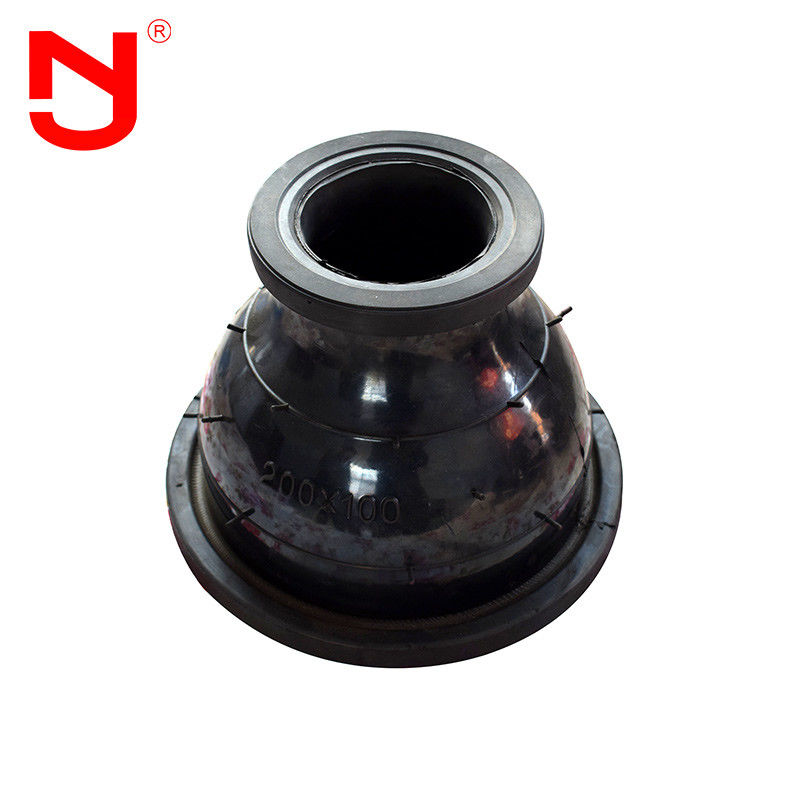

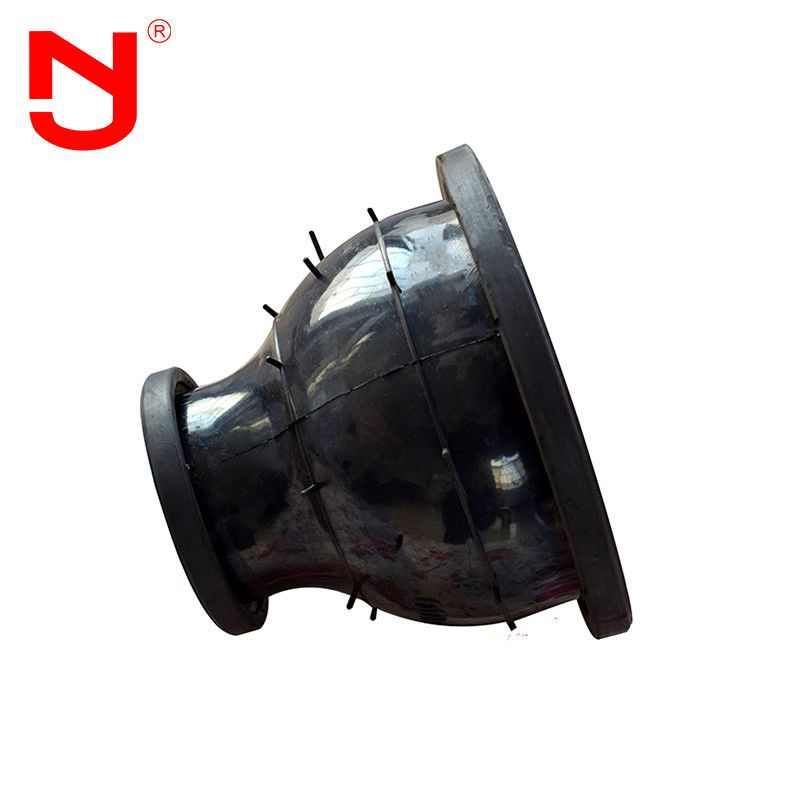

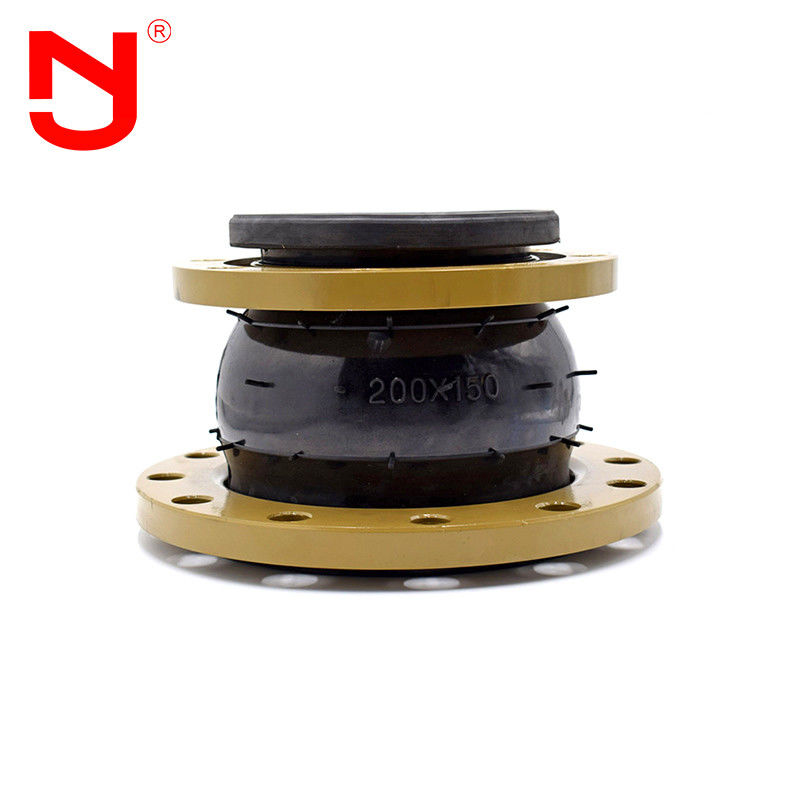

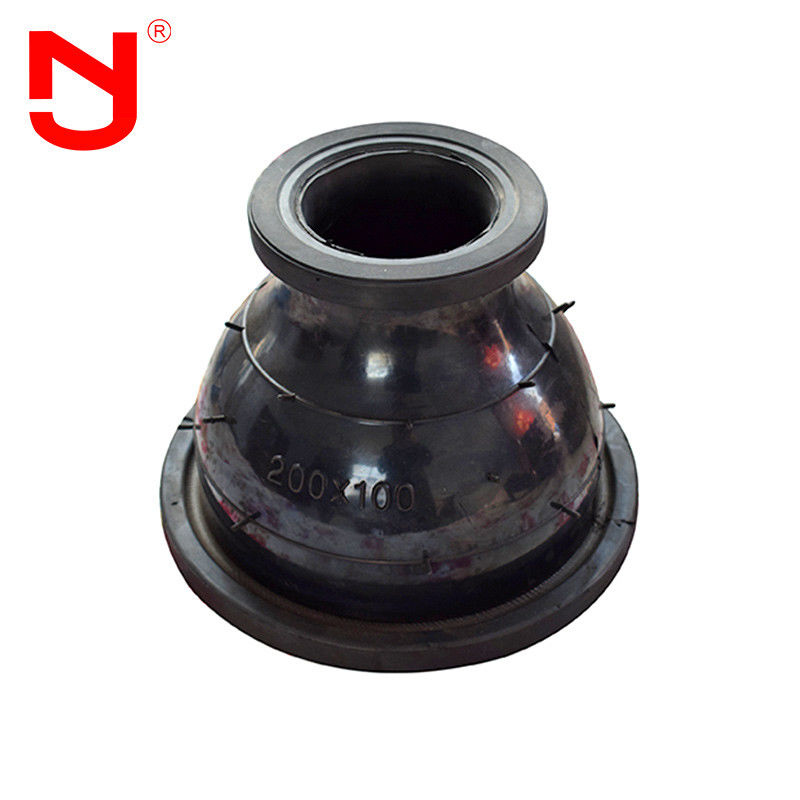

ارتفاع درجة الحرارة المقاومة متحدة المركز المخفض تركيبات الأنابيب المطاطية المشتركة
المفصل المطاطي المخفض المركز المعروف أيضًا باسم تقليل امتصاص الصدمات للأنبوب ، ومفصل التمدد ، وحلق امتصاص الصدمات ، والمفصل الناعم. تقوية نسيج الحبل وطبقة مطاطية خارجية.مفصل مطاط مخفض المركز يستخدم الآن تقنية إنتاج متقدمة ، والطبقة الداخلية تحت ضغط عالٍ في عملية الإنتاج ، ويتم دمج نسيج حبل النايلون وطبقة المطاط بشكل أفضل ، وضغط العمل أعلى والجودة أفضل من المطاط المرن العادي مشترك.مفصل المطاط المخفض المركز هو نوع من وصلات الأنابيب ذات المرونة العالية ، وضيق الهواء العالي ، والمقاومة المتوسطة ومقاومة الطقس.
صفات
خصائص مفصل المطاط المخفض المركز: اسم آخر لمفصل المطاط المخفض المركز هو تقليل المفصل المطاطي.كما يوحي الاسم ، فإن المنفذين ليسا بنفس الحجم.يتم استخدام الوصلة المطاطية للمخفض المركزي بشكل أساسي في نظام خطوط الأنابيب حيث يختلف مخرج صمام المضخة عن الأنبوب الخارجي في الحجم ، أو حيث يلزم تغيير سماكة الأنبوب وفقًا لتدفق الوسيط.يمكن أيضًا استخدام الوصلة المطاطية المخفض المركز في المكان الذي يتم فيه تغيير التدفق ، بحيث يمكن توصيل الأنابيب ذات الأحجام المختلفة في خط مستقيم لتحقيق توصيلات الأنابيب ، وصلات الأنابيب ذات القطر المتغير.
الهيكل الكروي لـ مفصل مطاط مخفض متراكز لا يحل فقط مشكلة الأقطار المختلفة في توصيل الأنابيب المعدنية ، ولكن له أيضًا مزايا قدرة التخميد القوية ، وتأثير التخميد الواضح ، والضغط والانفجار ، والمرونة الجيدة ، وما إلى ذلك. مفصل مطاط مخفض متراكز يمكن أن يوفر موضع تركيب الأنبوب ويوفر تكلفة المشروع.
مواصفاتمفصل مطاط مخفض متراكز
|
تخصيص |
DN50 ~ 300 |
DN350 ~ 600 |
|
ضغط العمل (MPa) |
0.25 ~ 1.6 |
|
|
ضغط الانفجار (MPa) |
≤4.8 |
|
|
فراغ (كيلو باسكال) |
53.3 (400) |
44.9 (350) |
|
درجة الحرارة (℃) |
-20 ~ + 115 (لظروف خاصة -30 ~ + 250) |
|
|
وسط قابل للتطبيق |
الهواء ، الهواء المضغوط ، الماء ، مياه البحر ، الماء الساخن ، الزيت ، القاعدة الحمضية ، إلخ. |
|
البيانات الفنية الخاصة بـمفصل مطاط مخفض متراكز
| البيانات الرئيسية لمفصل المطاط المخفض المركز | |||||
|
DN (كبير) × DN (صغير) |
طول |
محوري |
محوري |
شعاعي |
انحراف |
|
(a1 + a2) ° |
|||||
|
50 × 32 |
180 |
15 |
18 |
45 |
35 درجة |
|
50 × 40 |
180 |
15 |
18 |
45 |
35 درجة |
|
65 × 32 |
180 |
15 |
18 |
45 |
35 درجة |
|
65 × 40 |
180 |
15 |
18 |
45 |
35 درجة |
|
65 × 50 |
180 |
15 |
18 |
45 |
35 درجة |
|
80 × 32 |
220 |
15 |
18 |
45 |
35 درجة |
|
80 × 50 |
180 |
20 |
30 |
45 |
35 درجة |
|
80 × 65 |
180 |
20 |
30 |
45 |
35 درجة |
|
100 × 40 |
220 |
20 |
30 |
45 |
35 درجة |
|
100 × 50 |
180 |
20 |
30 |
45 |
35 درجة |
|
100 × 65 |
180 |
22 |
30 |
45 |
35 درجة |
|
100 × 80 |
180 |
22 |
30 |
45 |
35 درجة |
|
125 × 50 |
220 |
22 |
30 |
45 |
35 درجة |
|
125 × 65 |
180 |
22 |
30 |
45 |
35 درجة |
|
125 × 80 |
180 |
22 |
30 |
45 |
35 درجة |
|
125 × 100 |
200 |
22 |
30 |
45 |
35 درجة |
|
150 × 50 |
240 |
22 |
30 |
45 |
35 درجة |
|
150 × 65 |
200 |
22 |
30 |
45 |
35 درجة |
|
150 × 80 |
180 |
22 |
30 |
45 |
35 درجة |
|
150 × 100 |
200 |
22 |
30 |
45 |
35 درجة |
|
150 × 125 |
200 |
22 |
30 |
45 |
35 درجة |
|
200 × 80 |
260 |
22 |
30 |
45 |
35 درجة |
|
200 × 100 |
200 |
25 |
35 |
40 |
30 درجة |
|
200 × 125 |
220 |
25 |
35 |
40 |
30 درجة |
|
200 × 150 |
200 |
25 |
35 |
40 |
30 درجة |
|
250 × 100 |
260 |
25 |
35 |
40 |
30 درجة |
|
250 × 125 |
220 |
25 |
35 |
40 |
30 درجة |
|
250 × 150 |
220 |
25 |
35 |
40 |
30 درجة |
|
250 × 200 |
220 |
25 |
35 |
40 |
30 درجة |
|
300 × 125 |
260 |
25 |
35 |
40 |
30 درجة |
|
300 × 150 |
220 |
25 |
35 |
40 |
30 درجة |
|
300 × 200 |
220 |
25 |
35 |
40 |
30 درجة |
|
300 × 250 |
220 |
25 |
35 |
40 |
30 درجة |
|
350 × 200 |
230 |
28 |
38 |
35 |
26 درجة |
|
350 × 250 |
230 |
28 |
38 |
35 |
26 درجة |
|
350 × 300 |
230 |
25 |
38 |
40 |
26 درجة |
|
400 × 200 |
230 |
25 |
38 |
40 |
26 درجة |
|
400 × 250 |
240 |
28 |
38 |
35 |
26 درجة |
|
400 × 300 |
240 |
28 |
38 |
35 |
26 درجة |
ملاحظة: للمتطلبات الخاصة ب مفصل مطاط مخفض متراكز، يمكن تخصيص صورة الرسالة.المفصل مطاط مخفض متراكزيستفيد من مزايا المطاط ، مثل المرونة العالية والحالة الغازية العالية والمقاومة المتوسطة ومقاومة الطقس ومقاومة الإشعاع.المفصل مطاط مخفض متراكز يمكن أن تقلل من اهتزاز وضوضاء خط الأنابيب وتعويض التمدد الحراري والانكماش البارد الناجم عن تغير درجة الحرارة.
مخفض متراكز مطاط مشترك صتدفق الإنتاج
هل تعرف كيف هي ذات جودة عاليةمفصل مطاط مخفض متراكز دعنا نرى مع JINGNING.
تتوافق جميع الوصلات المطاطية المخفض المركز مع المعايير الدولية ، مثل GB ، ISO ، DIN ، ANSI ، BS ، JIS ، وكذلك طلب العملاء الخاص.
مفصل مطاطي مخفض متراكز مزايا
1. سعر مفصل مطاط مخفض متراكزهو سعر المصنع
2.17 سنة من الخبرة في التصنيع ، 5 سنوات من الخبرة في التصدير
3. فحص الجودة الصارم مفصل مطاط مخفض متراكز، الجودة تفوق بكثير معايير الصناعة
4. مواصفات مختلفة مفصل مطاط مخفض متراكزدعم التخصيص العفن وتصنيع المعدات الأصلية
5. تقدم مجانا مفصل مطاط مخفض متراكزعينات
الوصلات المطاطية المخفض المركز أتطبيق
تستخدم وصلات المطاط المخفض المركز على نطاق واسع في تسخين المياه وأنابيب التهوية ، وإمدادات المياه والصرف الصحي وأنابيب المياه المتداولة ، وأنابيب التجميد ، وأنابيب Huagong المضادة للتآكل ، وأنابيب مكافحة الحرائق والضاغط في مختلف الإنشاءات ، والتعدين ، والكيماويات ، والبترول وغيرها من الصناعات. وصلات مطاط مخفض المركز تُستخدم في المختبرات ومعاهد البحوث والسفن والسفن والمرافق الأخرى لحماية ومراقبة عزل الاهتزازات وتقليل الضوضاء وتعويض الإزاحة لهندسة خطوط الأنابيب.
التعليمات
Q1 ما هي مادة المطاط مفصل مطاط مخفض متراكز؟
A1: EPDM ، CR ، NBR ، إلخ. يعتمد ذلك على بيئة العمل والوسائط.
Q2: هل شفة المجلفن مفصل مطاط مخفض متراكز؟
A2: نعم ، لدينا حواف مجلفنة إلكترونية ومغلفنة بالغمس الساخن.
Q3: هل يمكنني الحصول على عينة؟
A3: السبب.يمكننا التسليم عن طريق البريد السريع ، عن طريق الجو أو البحر.
س 4: ما هو موك مفصل مطاط مخفض متراكز؟
A4: قطعة واحدة ، يمكنك أيضًا الحصول عليها كعينة لاختبار جودة منتجاتنا ، ثم يمكنك شراء طلب لنا.
