مكان المنشأ:
الصين
اسم العلامة التجارية:
JINGNING
إصدار الشهادات:
CE
رقم الموديل:
RFJY
اتصل بنا

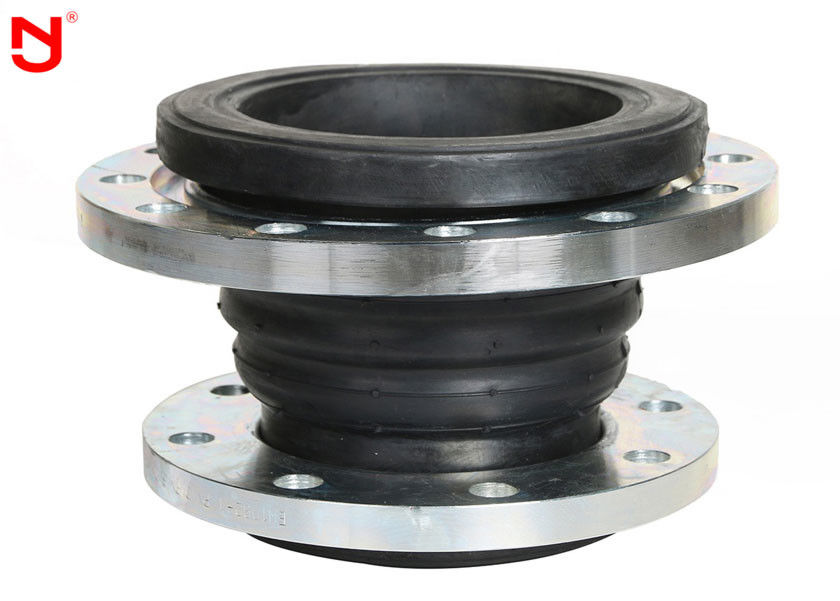

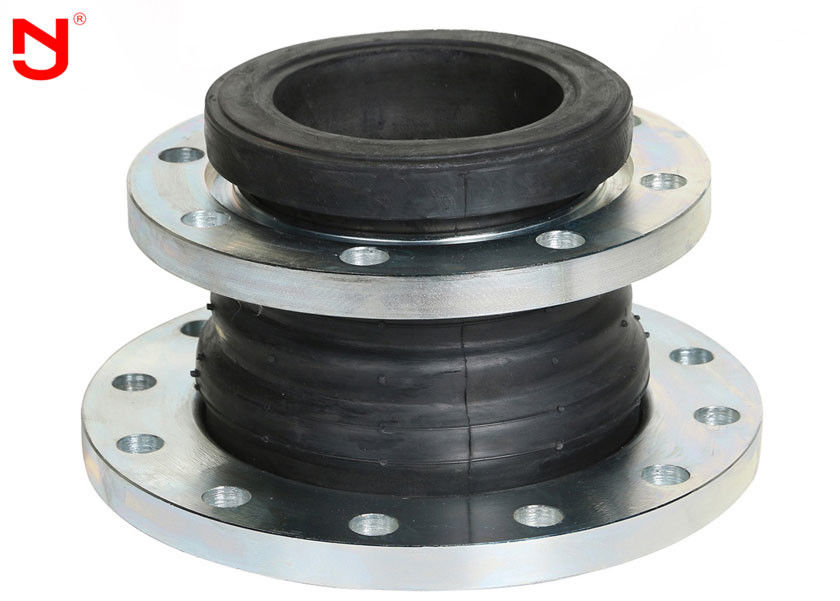

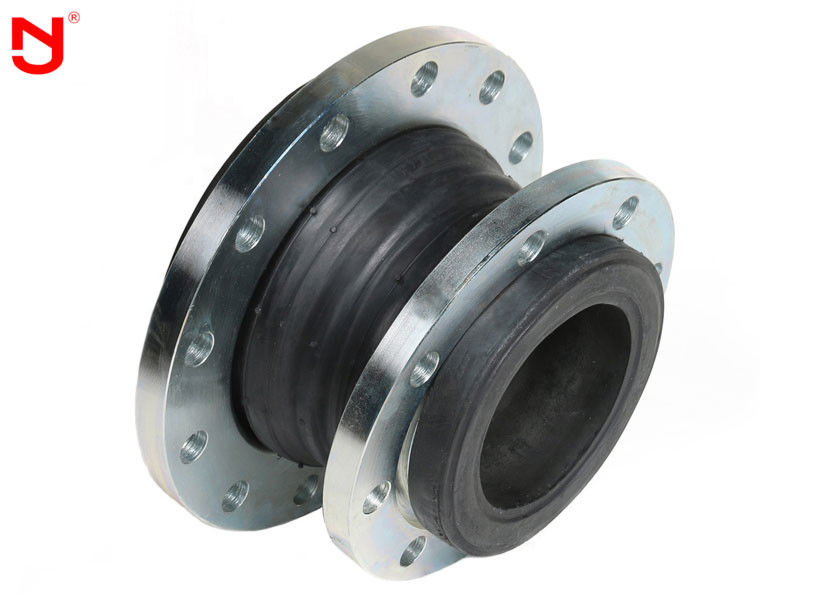

الكربون الصلب خفضت وصلة التمدد المطاط فيتون FPM FKM
وصلة توسيع منفاخ المطاط المخفض يتكون من الجسم الرئيسي من المطاط المقوى بالنسيج وشفة معدنية أو وصلة مشبك سلكية ، والتي تستخدم لتقليل الاهتزاز وتقليل الضوضاء وتعويض الإزاحة لخط الأنابيب.إنه مرتبط بـ: JGD المفصل المطاطي ذو المجال الأحادي ، jgd-a double sphere ، jgd-b سلك مشبك اتصال مزدوج كروي ، إلخ ، إنه وصلة أنابيب عالية المرونة ومقاومة متوسطة ومقاومة الطقس.يُعرف أيضًا باسم المفصل المطاطي الناعم ، ممتص الصدمات ، ممتص صدمات الأنبوب ، حلق ممتص الصدمات ، حجم الرأس ، مفصل بقطر متغير ، لكن الاسم مختلف ، ولكنه يشير إلى وصلة توسيع منفاخ المطاط المخفض.
مقدمة
وصلة التمدد عبارة عن منتج مصمم هندسيًا يتم إدخاله في نظام أنابيب صلب لتحقيق واحد أو أكثر مما يلي:
»تمتص الحركة
»تخفيف إجهاد النظام بسبب التغير الحراري ، أو إجهاد الحمل ، أو ارتفاع الضخ ، أو التآكل أو الاستقرار
»تقليل الضوضاء الميكانيكية
»التعويض عن الاختلال
»القضاء على التحليل الكهربائي بين المعادن غير المتشابهة
مواصفات وصلات التمدد المطاطية ذات الحواف الفولاذية المقاومة للصدأ
قائمة مواد |
||
لا. |
اسم |
مواد |
1 |
الطبقة الخارجية من المطاط |
IIR ، CR ، EPDM ، NR ، NBR |
2 |
الطبقة المطاطية الداخلية |
IIR ، CR ، EPDM ، NR ، NBR |
3 |
طبقة الإطار |
نسيج حبل بوليستر |
4 |
شفة |
Q235 304316L |
5 |
حلقة التعزيز |
خاتم الخرزة |
تخصيص |
DN50 ~ 300 |
DN350 ~ 600 |
ضغط العمل (MPa) |
0.25 ~ 1.6 |
|
ضغط الانفجار (MPa) |
≤4.8 |
|
فراغ (كيلو باسكال) |
53.3 (400) |
44.9 (350) |
درجة الحرارة (℃) |
-20 ~ + 115 (لظروف خاصة -30 ~ + 250) |
|
وسط قابل للتطبيق |
الهواء ، الهواء المضغوط ، الماء ، مياه البحر ، الماء الساخن ، الزيت ، القاعدة الحمضية ، إلخ. |
DN (كبير) × DN (صغير) |
طول |
محوري |
محوري |
شعاعي |
انحراف |
(a1 + a2) ° |
|||||
50 × 32 |
180 |
15 |
18 |
45 |
35 درجة |
50 × 40 |
180 |
15 |
18 |
45 |
35 درجة |
65 × 32 |
180 |
15 |
18 |
45 |
35 درجة |
65 × 40 |
180 |
15 |
18 |
45 |
35 درجة |
65 × 50 |
180 |
15 |
18 |
45 |
35 درجة |
80 × 32 |
220 |
15 |
18 |
45 |
35 درجة |
80 × 50 |
180 |
20 |
30 |
45 |
35 درجة |
80 × 65 |
180 |
20 |
30 |
45 |
35 درجة |
100 × 40 |
220 |
20 |
30 |
45 |
35 درجة |
100 × 50 |
180 |
20 |
30 |
45 |
35 درجة |
100 × 65 |
180 |
22 |
30 |
45 |
35 درجة |
100 × 80 |
180 |
22 |
30 |
45 |
35 درجة |
125 × 50 |
220 |
22 |
30 |
45 |
35 درجة |
125 × 65 |
180 |
22 |
30 |
45 |
35 درجة |
125 × 80 |
180 |
22 |
30 |
45 |
35 درجة |
125 × 100 |
200 |
22 |
30 |
45 |
35 درجة |
150 × 50 |
240 |
22 |
30 |
45 |
35 درجة |
150 × 65 |
200 |
22 |
30 |
45 |
35 درجة |
150 × 80 |
180 |
22 |
30 |
45 |
35 درجة |
150 × 100 |
200 |
22 |
30 |
45 |
35 درجة |
150 × 125 |
200 |
22 |
30 |
45 |
35 درجة |
200 × 80 |
260 |
22 |
30 |
45 |
35 درجة |
200 × 100 |
200 |
25 |
35 |
40 |
30 درجة |
200 × 125 |
220 |
25 |
35 |
40 |
30 درجة |
200 × 150 |
200 |
25 |
35 |
40 |
30 درجة |
250 × 100 |
260 |
25 |
35 |
40 |
30 درجة |
250 × 125 |
220 |
25 |
35 |
40 |
30 درجة |
250 × 150 |
220 |
25 |
35 |
40 |
30 درجة |
250 × 200 |
220 |
25 |
35 |
40 |
30 درجة |
300 × 125 |
260 |
25 |
35 |
40 |
30 درجة |
300 × 150 |
220 |
25 |
35 |
40 |
30 درجة |
300 × 200 |
220 |
25 |
35 |
40 |
30 درجة |
300 × 250 |
220 |
25 |
35 |
40 |
30 درجة |
350 × 200 |
230 |
28 |
38 |
35 |
26 درجة |
350 × 250 |
230 |
28 |
38 |
35 |
26 درجة |
350 × 300 |
230 |
25 |
38 |
40 |
26 درجة |
400 × 200 |
230 |
25 |
38 |
40 |
26 درجة |
400 × 250 |
240 |
28 |
38 |
35 |
26 درجة |
400 × 300 |
240 |
28 |
38 |
35 |
26 درجة |
400 × 350 |
260 أو |
28 |
38 |
35 |
26 درجة |
285 |
|||||
450 × 250 |
280 |
28 |
38 |
35 |
26 درجة |
450 × 300 |
240 |
28 |
38 |
35 |
26 درجة |
450 × 350 |
240 |
28 |
38 |
35 |
26 درجة |
450 × 400 |
240 |
28 |
38 |
35 |
26 درجة |
500 × 250 |
280 |
28 |
38 |
35 |
26 درجة |
500 × 300 |
280 |
28 |
38 |
35 |
26 درجة |
500 × 350 |
240 |
28 |
38 |
35 |
26 درجة |
500 × 400 |
230 |
28 |
38 |
35 |
26 درجة |
500 × 450 |
240 |
28 |
38 |
35 |
26 درجة |
600 × 400 |
240 |
28 |
38 |
35 |
26 درجة |
600 × 450 |
240 |
28 |
38 |
35 |
26 درجة |
600 × 500 |
240 |
28 |
38 |
35 |
26 درجة |
