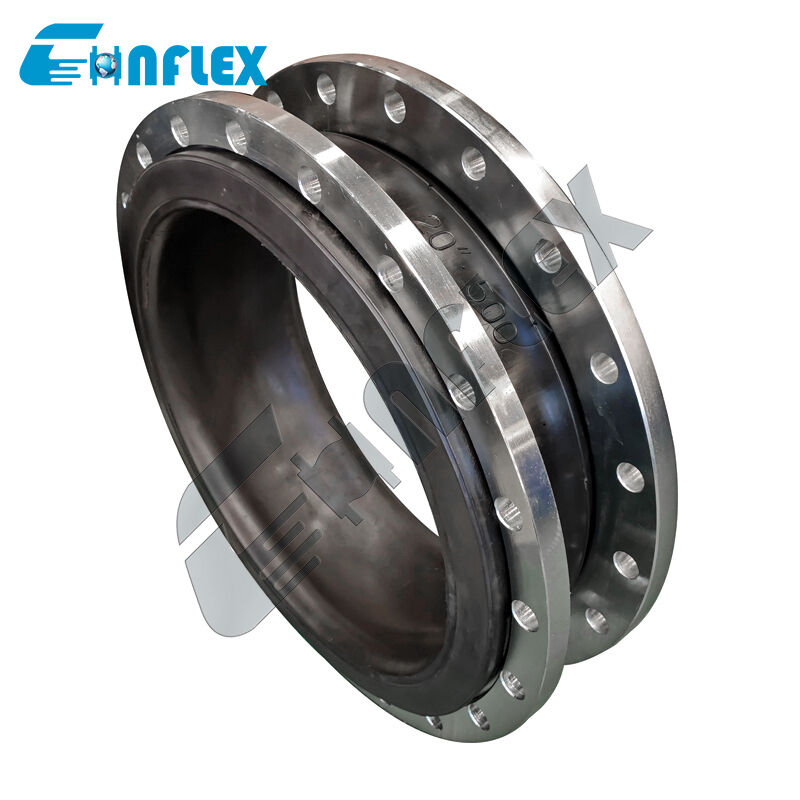

JIS 10K تصنيف الضغط مفصل توسع المطاط المزدوج: أدوات استيعاب الصدمات المصممة بدقة للأنابيب البحرية
حماية الصدمات والاهتزازات للبنية التحتية البحرية التي تتماشى مع المعايير الصناعية اليابانية.
الـJIS 10K ضغط تصنيف مفصل توسع المطاط المزدوجهو مكافئ أنابيب مرنة ذات هندسة دقيقة تم تصميمها خصيصًا لتلبية المتطلبات الصارمة للهندسة البحرية وبناء السفن وأنظمة نقل السوائل البحرية.أنابيب السفن البحرية والتجارية بما في ذلك أنظمة الصلبتعمل تحت اهتزازات ميكانيكية مستمرة، وانحناء هيكل السفينة بسبب موجة قوية، وتآكل قوي من المياه المالحة
تم تصميمها لتتوافق بدقة مع المعايير الصناعية اليابانية (JIS 10Kالضغط والنمط الحفر) ، هذه المصاصات المطاطية الثقيلة تمتلك جسدًا مطاطيًا متعدد الطبقات معززًا بأقمشة سلك اصطناعي عالية القوة وحلقات أسلاك فولاذية مضمنة.إنه يعمل كـ عازل طاقة حركية موثوق للغاية، ويمتص اهتزازات المحرك عالية التردد ، ويمنع الصدمات الهيدروليكية الديناميكية ، ويتوافق مع حركات الأنابيب الحرارية والهيكلية.,يضمن هذا المفصل التوسعي الارتباط المنزلق، وأمن التسرب الصفر، والسلامة الهيكلية على المدى الطويل في جميع التطبيقات الصناعية البحرية والساحلية.
خصائص الأداء
الامتثال الكامل لـ JIS 10K:أبعاد اللحاء، وأنماط دائرة المسامير، ومقاييس احتواء الضغطJIS B2220 / JIS 10Kمعايير، وضمان التوافق السلس مع السفن والضخات والآلات البحرية المصنوعة في اليابان.
عزل الاهتزاز والصدمات للدرجة البحرية:القلب الإلاستومري ذو المرونة العالية يخفف الاهتزازات الناجمة عن المحرك، واصطدام الآلات، ونبضات السوائل، مما يمنع التصدع بسبب التعب في شبكات الأنابيب البحرية الصلبة.
تعويض النمو الحراري:القوس المرن الذي تم تصميمه يمتص تحركات الأنابيب المتعددة المحاور، يضيف بسهولة الضغط المحوري، التوسع، القطع الجانبي،والانحراف الزاوي الناجم عن الاختلافات الحرارية وتواء هيكل السفينة.
مقاومة التآكل والماء المالح:صيغت مع المركبات المطاطية الخدمة البحرية (مثل EPDM عالية الجودة، NBR، أو Neoprene) التي تقاوم تدهور المياه المالحة، التلوث البيولوجي، بقايا النفط، التعرض للأوزون، والطقس الساحلي القاسي.
هامش السلامة عند الانفجار العالي:مبنية مع طبقات متعددة الطبقات ، عالية الجاذبية الصناعية لخيوط الإطارات وتعزيز الأسلاك المستمرة ، وضمان درجة ضغط العمل التشغيلية من10 بار ($1.0\text{ MPa}$)مع نسبة انفجار آمنة قوية.
مواصفات المنتج
| الحجم | الطول | الحركات المسموح بها أثناء التشغيل | ||||
| ملم | بوصة | ملم | ضغط المحوري | التمدد المحوري ملم |
الحركة العرضية ملم |
الانحناء الزاوي في ملم |
| 25 | 1 | 130/152 | 20 | 12 | 14 | 15 درجة |
| 32 | 1 1/4 | 95/130/152 | 20 | 12 | 14 | 15 درجة |
| 40 | واحد ونصف | 95/130/152 | 20 | 12 | 14 | 15 درجة |
| 50 | 2 | 105/130/152 | 20 | 12 | 14 | 15 درجة |
| 65 | 2 1/2 | 115/130/152 | 20 | 12 | 14 | 15 درجة |
| 80 | 3 | 130/135/152 | 20 | 12 | 14 | 15 درجة |
| 100 | 4 | 130/152 | 20 | 12 | 14 | 15 درجة |
| 125 | 5 | 130/152/165 | 20 | 12 | 14 | 15 درجة |
| 150 | 6 | 130/152/185 | 20 | 12 | 14 | 15 درجة |
| 200 | 8 | 130/152/210 | 20 | 12 | 14 | 15 درجة |
| 250 | 10 | 130/203/230 | 20 | 12 | 14 | 15 درجة |
| 300 | 12 | 130/203/245 | 25 | 16 | 22 | 15 درجة |
| 350 | 14 | 200/255 | 25 | 16 | 22 | 15 درجة |
| 400 | 16 | 200/255 | 25 | 16 | 22 | 15 درجة |
| 450 | 18 | 200/255 | 25 | 16 | 22 | 15 درجة |
| 500 | 20 | 200/255 | 25 | 16 | 22 | 15 درجة |
| 600 | 24 | 260 | 25 | 16 | 22 | 15 درجة |
| 700 | 28 | 260 | 25 | 16 | 22 | 15 درجة |
| 800 | 32 | 260 | 25 | 16 | 22 | 15 درجة |
| 900 | 36 | 260 | 25 | 16 | 22 | 15 درجة |
| 1000 | 40 | 260/300 | 25 | 16 | 24 | 15 درجة |
| 1100 | 44 | 300 | 25 | 16 | 24 | 15 درجة |
| 1200 | 48 | 300 | 25 | 16 | 24 | 15 درجة |
|
ملاحظة: إذا كانت الوسيلة هي النفط أو المواد الحمضية أو القلوية ، وهناك متطلبات خاصة لدرجة حرارة العمل ، يمكنك تخصيصها عن طريق إرسال رسالة أو رسم.الرجاء تحديد عند الطلب |
تفاصيل المنتج
تدفقات الإنتاج
|
1المواد الخام المستوى الأعلى CR/EPDM/NBR المواد الخام المطاطية لا مطاط معاد تدويره |
2.التجمييل وخلط صياغة خاصة لتحسين الانحناء مع النايلون،لتحسين القوة،الختم |
3.الملابس المهبلة تغلف سلك الفولاذ المصفوف بالكوبر يمنع السحب |
|
4-تتأرجح الآلة التلقائية للتشطيب تضمن وقت التشطيب والضغط |
5-تفتيش |
6التعبئة |
التطبيق
المعيار المشترك لتوسيع المطاطتستخدم على نطاق واسع في مختلف المجالات، بما في ذلك البناء والصناعة الكيميائية وبناء السفن، مياه الصنبور، الغاز، خطوط الأنابيب الكيميائية، خطوط أنابيب البترول، خطوط أنابيب الغذاء، خطوط أنابيب تكييف الهواء،ومعالجة مياه الصرف الصحي.
خدماتنا
1. على الإنترنت على مدار 24 ساعة
2عينات مجانية
3دعم التخصيص
4.قدم الرسومات
5أساليب دفع متعددة للاختيار
6فحص المصنع (المواد والمواصفات والكمية والضغط والتغليف)
7فترة ضمان طويلة
8.تغليف مناسب للنقل
عملائنا
شهادة
الأسئلة الشائعة
تصنيف JIS 10K يشير إلى أن مفصل التوسع مصمم للعمل بشكل مستمر عند ضغط العمل يصل إلى10 كيلوغرام/سم2(حوالي10 بار,1.0 مبا، أو145 PSIهذا يتوافق مع فئة الضغط القياسية لمعظم خطوط التبريد البحري والحمولة ومعالجة السوائل المساعدة.
EPDM:الاختيار القياسي لخطوط تبريد مياه البحر، أنظمة الحمولة، المياه العذبة، والحلقات الغليكول الخفيفة، وتقدم مقاومة متفوقة للأشعة فوق البنفسجية، والأوزون، وتعرض المياه المالحة.
NBR (Nitrile):يوصى بنقل زيت الوقود ، خطوط زيت التشحيم ، المياه الزيتية ، والسوائل التي تحتوي على الهيدروكربون بسبب مقاومة الزيت الاستثنائية.
النيوبرين (CR):ممتاز للخدمة البحرية العامة حيث مقاومة الزيت والدفاع عن الطقس الخارجي / رش الملح مطلوبان.
تخضع السفن في البحر للانحراف المستمر والدوران وتواء الهيكل، مما يمارس قوى شديدة للقطع والانحناء على خطوط الأنابيب الصلبة.المصاصات المطاطية المرنة تعمل كخيوط مرنة ومعادل، ويمتص الانحرافات الهيكلية ويمنع تركيز الإجهاد على غطاء المضخة والحواجز ودعم الأنابيب.
نعم، وحدات التحكم (عصي ربط) توصي بشدة للتطبيقات البحرية، وخاصة على خطوط الأنابيب غير المربوطة أو بالقرب من المضخات على العقود المرنة.قضبان الحد تقيد الحركة الزائدة أثناء عمل الموجة الشديدةأو ارتفاعات ضغطية، مما يمنع النفخات المطاطية من التمدد الزائد أو الضغط الزائد خارج حدود التصميم.
أجل، لأنّ الأطراف مصنوعة بدقة ومدفوعة بدقة إلى أبعاد JIS 10K (مثل JIS B2220)فهي تعمل كبديل دقيق للصناعة الأصلية للمعدات (OEM) المفاصل التوسعية البحرية على اليابانية، كوريا الجنوبية، والسفن البحرية العالمية.
