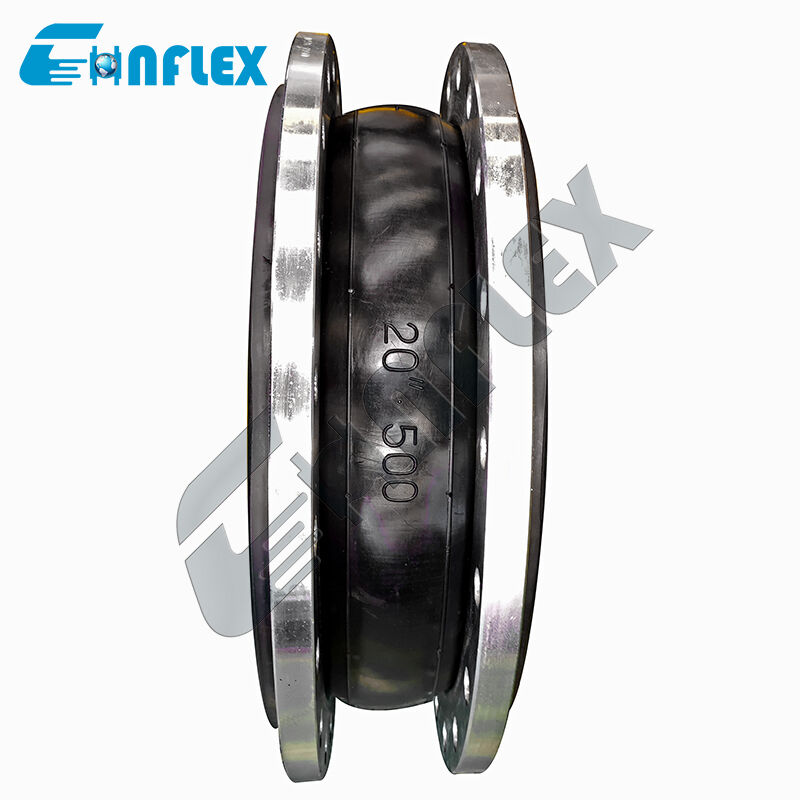

10 بار تصنيف الضغط المرن المزج: صلبة صناعية مضادة للانفجار مطاطي أنابيب المفاصل لأنظمة HVAC
الاهتزاز الثقيل والحاجز الصوتي للبنية التحتية الحديثة للـ HVAC
الـ10 بار ضغط تصنيف المرنة المزدوج المزدوجهي مكونات أنابيب صناعية قوية تم بناؤها خصيصًا لتوفير تشغيل هادئ ومستمر وخالي من التسرب في شبكات HVAC والتبريد في المناطق الحيّة ونقل السوائل التجارية.أجهزة التبريد الطرد المركزي ذات الطاقة العالية، أبراج التبريد، ومضخات التداول تولد اهتزازات ميكانيكية مكثفة، ضوضاء هيدروليكية، وقوى التوسع الحراري التي يمكن أن تسبب ضغوطا شديدة على شبكات الأنابيب الصلبة،مما يؤدي إلى تعب المفاصل وتسريبات نظام مكلفة.
مصممة للعمل بشكل مستمر عند ضغط العمل10 بار (145 PSI / 1.0 MPa)، يحتوي هذا القابض المرن ضد الانفجار على جسد إيلاستومري سميك معزز بأقمشة سلك اصطناعي متعددة الطبقات عالية القوة وحلقات سلك فولاذية مضمنة.المجهزة بشرائط دعامة ذات آلة دقةهذا المرفق يعمل كمستوعب قوي للطاقة الحركية، إنه يحيد الاهتزازات الناجمة عن المضخة،وتعويض دورات النمو الحراري بشكل سلس، مما يضمن موثوقية التشغيل على المدى الطويل في جميع أنحاء محطات التدفئة والتبريد الثقيلة..
خصائص الأداء
تصميم مضاد للإنفجار 10 بار:بنيت مع طبقات السلك النسيج عالية الجاذبية وتعزيز السلك المدمج عالية القوة، وتوفير تصنيف الضغط التشغيلي من10 بارمع هامش إنفجار آمن مرتفع
الاهتزاز المتفوق والعزل الصوتي:تعمل النفقات المرنة الايستومرية كضامن حركي، وتعزل بشكل فعال ضجيج المحرك عالي التردد، وتذبذب المضخة، ونبضات السوائل قبل أن تنتشر في هياكل المباني.
النمو الحراري وتخفيف الضغط:الهندسة القوسية ذات الكرة الواحدة تستسلم بسلاسة إلى الإجهاد الديناميكي للأنابيب ، وتمتص في نفس الوقت الضغط المحوري ، والامتداد المحوري ، والقص الجانبي ، وعدم المواءمة الزاوية.
قشرة مقاومة للتآكل والطقس:صيغة مع مركب الغطاء الخارجي الذي يقاوم الأوزون والإشعاعات فوق البنفسجية والتكثيف والتغيرات الحرارية المحيطة الشائعة في غرف الغلاية وتثبيتات أبراج التبريد الخارجية.
التدفق المنخفض الاضطرابات المثلى:يحتوي على تصميم قوس داخلي سلس يحافظ على تدفق حجم ثابت ، ويقلل من الاحتكاك الداخلي للسوائل ، ويمنع احتجاز الهواء داخل أنظمة HVAC المغلقة.
مواصفات المنتج
| الحجم | الطول | الحركات المسموح بها أثناء التشغيل | ||||
| ملم | بوصة | ملم | ضغط المحوري | التمدد المحوري ملم |
الحركة العرضية ملم |
الانحناء الزاوي في ملم |
| 25 | 1 | 130/152 | 20 | 12 | 14 | 15 درجة |
| 32 | 1 1/4 | 95/130/152 | 20 | 12 | 14 | 15 درجة |
| 40 | واحد ونصف | 95/130/152 | 20 | 12 | 14 | 15 درجة |
| 50 | 2 | 105/130/152 | 20 | 12 | 14 | 15 درجة |
| 65 | 2 1/2 | 115/130/152 | 20 | 12 | 14 | 15 درجة |
| 80 | 3 | 130/135/152 | 20 | 12 | 14 | 15 درجة |
| 100 | 4 | 130/152 | 20 | 12 | 14 | 15 درجة |
| 125 | 5 | 130/152/165 | 20 | 12 | 14 | 15 درجة |
| 150 | 6 | 130/152/185 | 20 | 12 | 14 | 15 درجة |
| 200 | 8 | 130/152/210 | 20 | 12 | 14 | 15 درجة |
| 250 | 10 | 130/203/230 | 20 | 12 | 14 | 15 درجة |
| 300 | 12 | 130/203/245 | 25 | 16 | 22 | 15 درجة |
| 350 | 14 | 200/255 | 25 | 16 | 22 | 15 درجة |
| 400 | 16 | 200/255 | 25 | 16 | 22 | 15 درجة |
| 450 | 18 | 200/255 | 25 | 16 | 22 | 15 درجة |
| 500 | 20 | 200/255 | 25 | 16 | 22 | 15 درجة |
| 600 | 24 | 260 | 25 | 16 | 22 | 15 درجة |
| 700 | 28 | 260 | 25 | 16 | 22 | 15 درجة |
| 800 | 32 | 260 | 25 | 16 | 22 | 15 درجة |
| 900 | 36 | 260 | 25 | 16 | 22 | 15 درجة |
| 1000 | 40 | 260/300 | 25 | 16 | 24 | 15 درجة |
| 1100 | 44 | 300 | 25 | 16 | 24 | 15 درجة |
| 1200 | 48 | 300 | 25 | 16 | 24 | 15 درجة |
|
ملاحظة: إذا كانت الوسيلة هي النفط أو المواد الحمضية أو القلوية ، وهناك متطلبات خاصة لدرجة حرارة العمل ، يمكنك تخصيصها عن طريق إرسال رسالة أو رسم.الرجاء تحديد عند الطلب |
تفاصيل المنتج
تدفقات الإنتاج
|
1المواد الخام المستوى الأعلى CR/EPDM/NBR المواد الخام المطاطية لا مطاط معاد تدويره |
2.التجمييل وخلط صياغة خاصة لتحسين الانحناء مع النايلون،لتحسين القوة،الختم |
3.الملابس المهبلة تغلف سلك الفولاذ المصفوف بالكوبر يمنع السحب |
|
4-تتأرجح الآلة التلقائية للتشطيب تضمن وقت التشطيب والضغط |
5-تفتيش |
6التعبئة |
التطبيق
المعيار المشترك لتوسيع المطاطتستخدم على نطاق واسع في مختلف المجالات، بما في ذلك البناء والصناعة الكيميائية وبناء السفن، مياه الصنبور، الغاز، خطوط الأنابيب الكيميائية، خطوط أنابيب البترول، خطوط أنابيب الغذاء، خطوط أنابيب تكييف الهواء،ومعالجة مياه الصرف الصحي.
خدماتنا
1. على الإنترنت على مدار 24 ساعة
2عينات مجانية
3دعم التخصيص
4.قدم الرسومات
5أساليب دفع متعددة للاختيار
6فحص المصنع (المواد والمواصفات والكمية والضغط والتغليف)
7فترة ضمان طويلة
8.تغليف مناسب للنقل
عملائنا
شهادة
الأسئلة الشائعة
تشير درجة 10 بار إلى أن جهاز الارتباط المرن تم اختباره وتصنيفه للعمل بشكل مستمر تحت ضغوط عمل تصل إلى10 بار(حوالي 145 PSI أو 1.0 MPa) عند درجات حرارة تشغيل قياسية. وهذا يلبي بسهولة متطلبات الضغط لمعظم المياه المبردة،خطوط الدورة الدورية للمياه في أنظمة HVAC التجارية.
المضخات والمبردات تولد اهتزازات ميكانيكية مستمرة وصدمات ضغط مفاجئة (مطرقة المياه) أثناء التشغيل والإيقاف.ربط الأنابيب الصلبة مباشرة إلى هذه الوحدات نقل الضغوطات المدمرة إلى فوهات المعدات وأطر المبنىيمتص مقبل مطاطي مضاد للانفجار هذه القوى، مما يمنع تشقق الأنابيب، ودمار المعدات.
EPDM:المعيار المثالي للصناعة للمياه الساخنة، المياه الباردة، وحلول الغليكول الخفيفة، وتقدم نطاق حرارية ممتازة، مقاومة الأوزون، والخصائص المضادة للشيخوخة.
NBR (Nitrile):يوصى به إذا كان تيار السائل يحتوي على زيوت آثار أو مواد تزيين هيدروليكية أو إضافات على أساس البترول.
يتم التوصية بشدة بوحدات التحكم (عصي الربط) إذا كان نظام الأنابيب غير مقيد أو مثبت على رفوف أنابيب مرتفعة.قضبان الحد منع النفخة المرنة من المبالغة في التمدد خارج أقصى حدود الحركة المسموح بها خلال الزحام الهيدروليكي غير المتوقع أو بدء المضخة.
الأنابيب المعدنية تعمل كموصلات صوتية، ونقل ضوضاء محرك المضخة مباشرة إلى مساحات المباني المحتلة.الجسم الوسطي الكثيف لهذه اللاصقة المرنة يكسر مسار الاتصال الصلب بين المعادن، تخفيف موجات الصوت والزئير الميكانيكي الحق في واجهة المعدات.
