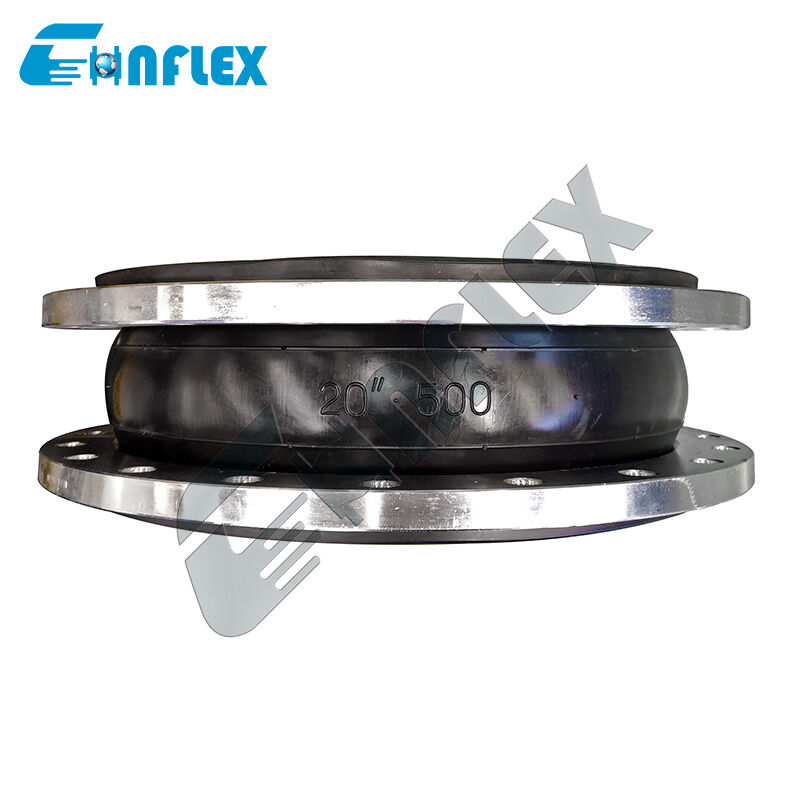

مفصل التوسع الثقيل مع تصنيف ضغط معتمد: وصلة فلانج غير مشوهة من PTFE للمسائل الخطرة
احتواء ضغط معدل التشوه الصفري المعتمد لخطوط السوائل الخطرة عالية الخطورة.
الـمفصل التوسع الثقيل مع تصنيف ضغط معتمدهو حل هندسي متقدم تم تصميمه لتجهيز الشبكات التي تتعامل مع الوسائط الصناعية المتطايرة والسمية والعنيفة للغاية تحت الضغطيمكن أن يعاني المكونات العادية غير المقوية من الفلوروبوليمر أو الموصلات المرنة من الزحف الهيكلي، وتخفيف الجدران، والتشوه الشعاعي على مدار دورات الضغط الممتدة، مما يخلق مخاطر تسرب حرجة.
هذا المرفق المزدوج للخدمات الثقيلة يحل عدم الاستقرار الهيكلي عن طريق دمجغطاء من PTFE (polytetrafluoroethylene)مباشرة داخل جسد مركب إيلاستومري معزز عالي القوة.الغطاء PTFE الصبغ الدقيق يوفر الحصانة الكيميائية المطلقة مع الحفاظ على ملفه الشخصي غير المشوه تحت ضغوط تشغيل الاسميةمجهزة بشرائط دعم ثقيلة و مبنية على معايير صارمة لشهادة الضغط هذا المرفق المرن يبتلع اهتزازات المضخة عالية الترددتحييد التوترات الديناميكية للتوسع الحراري، ويحافظ على أمن التسرب الصفري الكامل عبر أنظمة الأنابيب الخطرة ذات الخدمة الشديدة.
خصائص الأداء
سلامة هيكلية غير مشوهة:تم تصميمه مع غطاء PTFE عالي الكثافة المتخصصة وتضمين طبقات تعزيز داخلية تمنع التضخم الشعاعي وانهيار الجدار والزحف الهيكلي تحت ضغط العمل المستمر.
تصنيف الضغط المعتمد من طرف ثالث:اختبار ضغط صارم ومعتمد لتلبية حدود ضغط العمل المحددة، وتوفير هامش سلامة موثقة لنقل السوائل الخطرة والعالية المخاطر.
المقاومة الكيميائية العالمية:الغطاء الداخلي من PTFE العذراء غير فعال تمامًا ، ويعزل الجسم الهيكلي الخارجي من الأحماض المركزة والأساسيات القوية والمذيبات العضوية السامة وسوائل العملية التآكلية.
عزل الصدمات الحركية عالية الكفاءة:القشرة الخارجية المطاطية تعمل كمعزول اهتزاز فعال ، مما يقلل من الضوضاء الميكانيكية ، والاضطرابات الهيدروليكية ، وصوت المحرك مباشرة في واجهة المضخة أو الصمام.
الختم المتكامل للوجوه الكاملة:الغطاء المتواصل من PTFE يمتد عبر الحلق ويمتد عبر وجه الختم الكامل للشريحة ، ويعمل كجهاز متكامل ،غطاء مقاوم للكيماويات يمنع تسرب المفاصل وتآكل الوجه.
مواصفات المنتج
| الحجم | الطول | الحركات المسموح بها أثناء التشغيل | ||||
| ملم | بوصة | ملم | ضغط المحوري | التمدد المحوري ملم |
الحركة العرضية ملم |
الانحناء الزاوي في ملم |
| 25 | 1 | 130/152 | 20 | 12 | 14 | 15 درجة |
| 32 | 1 1/4 | 95/130/152 | 20 | 12 | 14 | 15 درجة |
| 40 | واحد ونصف | 95/130/152 | 20 | 12 | 14 | 15 درجة |
| 50 | 2 | 105/130/152 | 20 | 12 | 14 | 15 درجة |
| 65 | 2 1/2 | 115/130/152 | 20 | 12 | 14 | 15 درجة |
| 80 | 3 | 130/135/152 | 20 | 12 | 14 | 15 درجة |
| 100 | 4 | 130/152 | 20 | 12 | 14 | 15 درجة |
| 125 | 5 | 130/152/165 | 20 | 12 | 14 | 15 درجة |
| 150 | 6 | 130/152/185 | 20 | 12 | 14 | 15 درجة |
| 200 | 8 | 130/152/210 | 20 | 12 | 14 | 15 درجة |
| 250 | 10 | 130/203/230 | 20 | 12 | 14 | 15 درجة |
| 300 | 12 | 130/203/245 | 25 | 16 | 22 | 15 درجة |
| 350 | 14 | 200/255 | 25 | 16 | 22 | 15 درجة |
| 400 | 16 | 200/255 | 25 | 16 | 22 | 15 درجة |
| 450 | 18 | 200/255 | 25 | 16 | 22 | 15 درجة |
| 500 | 20 | 200/255 | 25 | 16 | 22 | 15 درجة |
| 600 | 24 | 260 | 25 | 16 | 22 | 15 درجة |
| 700 | 28 | 260 | 25 | 16 | 22 | 15 درجة |
| 800 | 32 | 260 | 25 | 16 | 22 | 15 درجة |
| 900 | 36 | 260 | 25 | 16 | 22 | 15 درجة |
| 1000 | 40 | 260/300 | 25 | 16 | 24 | 15 درجة |
| 1100 | 44 | 300 | 25 | 16 | 24 | 15 درجة |
| 1200 | 48 | 300 | 25 | 16 | 24 | 15 درجة |
|
ملاحظة: إذا كانت الوسيلة هي النفط أو المواد الحمضية أو القلوية ، وهناك متطلبات خاصة لدرجة حرارة العمل ، يمكنك تخصيصها عن طريق إرسال رسالة أو رسم.الرجاء تحديد عند الطلب |
تفاصيل المنتج
تدفقات الإنتاج
|
1المواد الخام المستوى الأعلى CR/EPDM/NBR المواد الخام المطاطية لا مطاط معاد تدويره |
2.التجمييل وخلط صياغة خاصة لتحسين الانحناء مع النايلون،لتحسين القوة،الختم |
3.الملابس المهبلة تغلف سلك الفولاذ المصفوف بالكوبر يمنع السحب |
|
4-تتأرجح الآلة التلقائية للتشطيب تضمن وقت التشطيب والضغط |
5-تفتيش |
6التعبئة |
التطبيق
المعيار المشترك لتوسيع المطاطتستخدم على نطاق واسع في مختلف المجالات، بما في ذلك البناء والصناعة الكيميائية وبناء السفن، مياه الصنبور، الغاز، خطوط الأنابيب الكيميائية، خطوط أنابيب البترول، خطوط أنابيب الغذاء، خطوط أنابيب تكييف الهواء،ومعالجة مياه الصرف الصحي.
خدماتنا
1. على الإنترنت على مدار 24 ساعة
2عينات مجانية
3دعم التخصيص
4.قدم الرسومات
5أساليب دفع متعددة للاختيار
6فحص المصنع (المواد والمواصفات والكمية والضغط والتغليف)
7فترة ضمان طويلة
8.تغليف مناسب للنقل
عملائنا
شهادة
الأسئلة الشائعة
تحت الضغط المستمر ودرجات الحرارة المرتفعة ، يمكن أن يخضع PTFE غير المُعزّز لـ "التدفق البارد" أو الزحف الميكانيكي ، مما يتسبب في امتداد الغطاء أو ترقيته أو تشويهه شعاعياً.هذا المفصل الثقيل يمنع التشوه عن طريق ربط بطانة PTFE عالية الكثافة داخل طبقة متعددة، مصفوفة مطاطية معززة بالنسيج مدعومة بحلقات احتواء معدنية داخلية، والحفاظ على الهندسة الداخلية الدقيقة للطلاء تحت الحمل.
السوائل الخطرة أو السامة أو المتطايرة تترك صفر فرصة لتعطيل الهيكليقدم تصنيف الضغط المعتمد دليلًا موثقًا على أن مفصل التوسع قد خضع للتحقق من الانفجار الهيدروستاتيكي ودورة الضغطلضمان التعامل مع ضغوط العمل في النظام وارتفاعات الضغط غير المتوقعة دون تسرب أو تمزق.
لا حاجة إلى غشومات منفصلة. تمتد الغطاء الداخلي من PTFE عبر الحلق ويغلف بالكامل على الوجه المرتفع للشرائح الداعمة المعدنية.هذه الحدود PTFE تحولت تعمل كغطاء كامل لها، الصمغ المقاوم للكيماويات ، الذي يشكل ختمًا فوريًا ضد التسرب عند ضغط الدوران على شرائح أنابيب التزاوج.
نعم، لأن الخطوط الخطرة غالبا ما تواجه انخفاضات فجائية في الفراغ أو قوى امتصاص، ويمكن دمج حلقة دعم داخلية في الفراغ الخيارية في البناء أثناء التصنيع.هذا الحلقة الميكانيكية قفل الغطاء PTFE غير المشوهة بأمان ضد الجدار الخارجي، منع انهيار الغطاء تحت الفراغ.
وحدات التحكم بمثابة حدود السلامة الميكانيكية للأنابيب غير المربوطة.قضبان الحد من الفولاذ الثقيلة الحد من التمدد المحوري والضغطمما يمنع النفخات المرنة من التمدد الزائد وتسبب انفصال مفصل كارثي.
