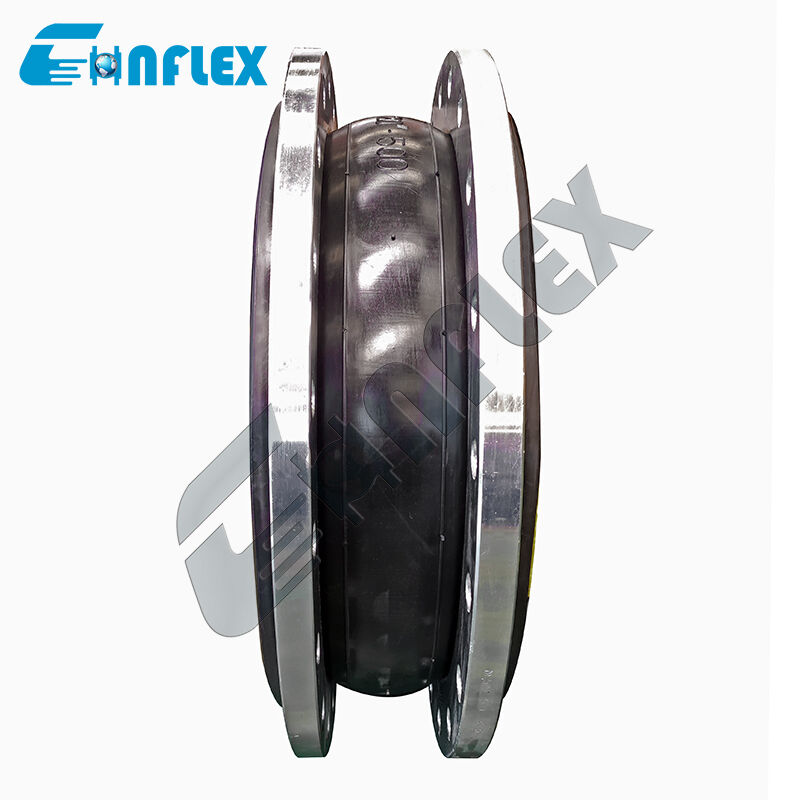

فئة 300 الضغط القياسي المشترك للتوسع المطاط المقوى: مكافئ النمو الحراري القوي للغاية للمصافي
تخفيف الإجهاد الحراري والضغطي للعمل الثقيل لخطوط التكرير عالية الضغط.
الـالمفاصل الموسعة المطاطية المقاومة للضغط من الدرجة 300هو مكافئ نمو خط أنابيب متين للغاية وذو أداء ثقيل تم تصميمه خصيصاً لظروف العمل القاسية لمصافي البترول ووحدات البتروكيماويات ومركزات الكيمياء عالية الضغط.العمل بموجب معايير ASME الفئة 300 يتطلب سلامة هيكلية تتجاوز بكثير المفاصل التجارية القياسيةهذه خطوط الخدمة الشديدة تواجه دورات التوسع الحراري المكثفة، وضغوط العمل العالية، والصدمة الهيدروليكية، والاهتزاز الميكانيكي المستمر من ضاغطات العمل الثقيلة ومضخات النقل.
مصنوعة من جسد إلكتروني ثقيل متعدد الطبقات معزز بواسطة طبقات حبال صناعية عالية القوة ومحاطات داخلية صلبة من الصلبهذا المفاصل التوسع يحافظ على احتواء الضغط العالي حتى الفئة 300 غلاف التشغيل دون تضخم أو تشوهمجهزة بشبكات دعامة سميكة من الفولاذ الكربوني أو الفولاذ المقاوم للصدأ ASME B16.5 من فئة 300جسر خفيف الاهتزاز الذي يمتص حركات أنابيب متعددة المحاور المعقدة، يمنع تعب الفوهة على آلات التوربوم الحرجة، ويضمن أمنًا طويل الأجل من التسرب الصفري عبر بنية التكرير عالية الإجهاد.
خصائص الأداء
التصنيف الهيكلي للطبقة 300 من ASME:مصممة بدقة مع طبقات تعزيز الحائط الثقيل للعمل ضمن حدود درجة الحرارة والضغط من ASME B16.5 ، وتوفر مستمرة ،احتواء ضغط موثوق به تحت ظروف الضغط العالي.
تعزيز متعدد الأجزاء للخدمات الثقيلة:بنيت مع طبقات السلك الاصطناعي عالية الجاذبية ومدمجة سلك الفولاذ عالية القوة / تعزيز الحلقة، ومنع التوسع الشعاعي، تشوه الهيكلي، وتكسير الضغط.
تسهيل النمو الحراري عالية القدرة:تكوين القوس المرن المهندسية يمتص بسلاسة تحركات النمو الحراري الكبيرة، وتعويض في وقت واحد للضغط المحوري، التمديد المحوري، القطع الجانبي،و تشوهات الزوايا في الأنابيب.
الاهتزازات الاستثنائية والصدمات:المصفوفة الايلاستومرية السميكة تعمل كمستوعب فعال للطاقة الحركية وتعزل اهتزازات الآلات الثقيلة واصطدامات المحركات والنبضات الهيدروليكية المفاجئة مباشرة في المصدر
مقاومة المواد الكيميائية والوسائط في مستوى المصفاة:صيغت مع مركبات إيلاستومرية صناعية عالية الجودة (مثل NBR المهدرجين، Neoprene، EPDM، أو الغطاءات المتخصصة) التي تقاوم مشتقات الهيدروكربون، زيوت العملية، البخار،والسوائل التكرير العدوانية.
مواصفات المنتج
| الحجم | الطول | الحركات المسموح بها أثناء التشغيل | ||||
| ملم | بوصة | ملم | ضغط المحوري | التمدد المحوري ملم |
الحركة العرضية ملم |
الانحناء الزاوي في ملم |
| 25 | 1 | 130/152 | 20 | 12 | 14 | 15 درجة |
| 32 | 1 1/4 | 95/130/152 | 20 | 12 | 14 | 15 درجة |
| 40 | واحد ونصف | 95/130/152 | 20 | 12 | 14 | 15 درجة |
| 50 | 2 | 105/130/152 | 20 | 12 | 14 | 15 درجة |
| 65 | 2 1/2 | 115/130/152 | 20 | 12 | 14 | 15 درجة |
| 80 | 3 | 130/135/152 | 20 | 12 | 14 | 15 درجة |
| 100 | 4 | 130/152 | 20 | 12 | 14 | 15 درجة |
| 125 | 5 | 130/152/165 | 20 | 12 | 14 | 15 درجة |
| 150 | 6 | 130/152/185 | 20 | 12 | 14 | 15 درجة |
| 200 | 8 | 130/152/210 | 20 | 12 | 14 | 15 درجة |
| 250 | 10 | 130/203/230 | 20 | 12 | 14 | 15 درجة |
| 300 | 12 | 130/203/245 | 25 | 16 | 22 | 15 درجة |
| 350 | 14 | 200/255 | 25 | 16 | 22 | 15 درجة |
| 400 | 16 | 200/255 | 25 | 16 | 22 | 15 درجة |
| 450 | 18 | 200/255 | 25 | 16 | 22 | 15 درجة |
| 500 | 20 | 200/255 | 25 | 16 | 22 | 15 درجة |
| 600 | 24 | 260 | 25 | 16 | 22 | 15 درجة |
| 700 | 28 | 260 | 25 | 16 | 22 | 15 درجة |
| 800 | 32 | 260 | 25 | 16 | 22 | 15 درجة |
| 900 | 36 | 260 | 25 | 16 | 22 | 15 درجة |
| 1000 | 40 | 260/300 | 25 | 16 | 24 | 15 درجة |
| 1100 | 44 | 300 | 25 | 16 | 24 | 15 درجة |
| 1200 | 48 | 300 | 25 | 16 | 24 | 15 درجة |
|
ملاحظة: إذا كانت الوسيلة هي النفط أو المواد الحمضية أو القلوية ، وهناك متطلبات خاصة لدرجة حرارة العمل ، يمكنك تخصيصها عن طريق إرسال رسالة أو رسم.الرجاء تحديد عند الطلب |
تفاصيل المنتج
تدفقات الإنتاج
|
1المواد الخام المستوى الأعلى CR/EPDM/NBR المواد الخام المطاطية لا مطاط معاد تدويره |
2.التجمييل وخلط صياغة خاصة لتحسين الانحناء مع النايلون،لتحسين القوة،الختم |
3.الملابس المهبلة تغلف سلك الفولاذ المصفوف بالكوبر يمنع السحب |
|
4-تتأرجح الآلة التلقائية للتشطيب تضمن وقت التشطيب والضغط |
5-تفتيش |
6التعبئة |
التطبيق
المعيار المشترك لتوسيع المطاطتستخدم على نطاق واسع في مختلف المجالات، بما في ذلك البناء والصناعة الكيميائية وبناء السفن، مياه الصنبور، الغاز، خطوط الأنابيب الكيميائية، خطوط أنابيب البترول، خطوط أنابيب الغذاء، خطوط أنابيب تكييف الهواء،ومعالجة مياه الصرف الصحي.
خدماتنا
1. على الإنترنت على مدار 24 ساعة
2عينات مجانية
3دعم التخصيص
4.قدم الرسومات
5أساليب دفع متعددة للاختيار
6فحص المصنع (المواد والمواصفات والكمية والضغط والتغليف)
7فترة ضمان طويلة
8.تغليف مناسب للنقل
عملائنا
شهادة
الأسئلة الشائعة
تصنيف ASME للطبقة 300 يتوافق مع الحد الأقصى لملف ضغط العمل740 PSI (5.1 MPa)في درجات الحرارة المحيطة، اعتماداً على درجة مادة الفلنج ومعايير تخفيض درجة الحرارة المحددة بمعايير ASME B16.5.
في ظل ضغوط تشغيل من الفئة 300 ، تكون قوى الدفع الضغطية الممارسة داخل خط الأنابيب مرتفعة للغاية.وحدات التحكم (عصي الربط) تعمل كوقفات أمان هيكلية مرسومة عبر شرائح المفاصل التوسعيةأنها تمنع قوس المطاط المرن من التمدد أو الضغط الزائد فوق حدود التصميم أثناء زيادات الضغط أو الدورات الحرارية،حماية كل من معدات الأنابيب المشتركة وغير المقيدة.
أنابيب المصافي عالية الضغط تتوسع بشكل ملحوظ عند تعرضها لسوائل العملية الساخنة، مما يولد حمولات ميكانيكية هائلة.هذه القوى تسبب خلل في محاذاة العمودهذا المفاصل المرن من الدرجة 300 يمتص تلك الإجهادات الحرارية والاهتزازات الميكانيكية قبل أن تصل إلى الآلة.
أجل، لتطبيقات مصفاة خطيرة تتضمن الماء الحامض، الأحماض العدوانية، أو المذيبات العضوية المتطايرةيمكن دمج الأنابيب الداخلية مع غطاء PTFE العزيز الثقيل أثناء التشطيبهذا يخلق حاجز دفاعي مزدوج PTFE للحفاظ على الحصانة الكيميائية المطلقة والمطاط المعزز لمرونة الضغط العالي.
أجل، أجهزة الدعم الثقيلة المرتبطة بها تم حفرها بدقة لتتناسب مع قياسات دائرة المسامير، قطر الثقوب، ومواصفات السُمكضمان التكامل السلس في أنظمة الأنابيب الصناعية العالية الضغط القياسية.
