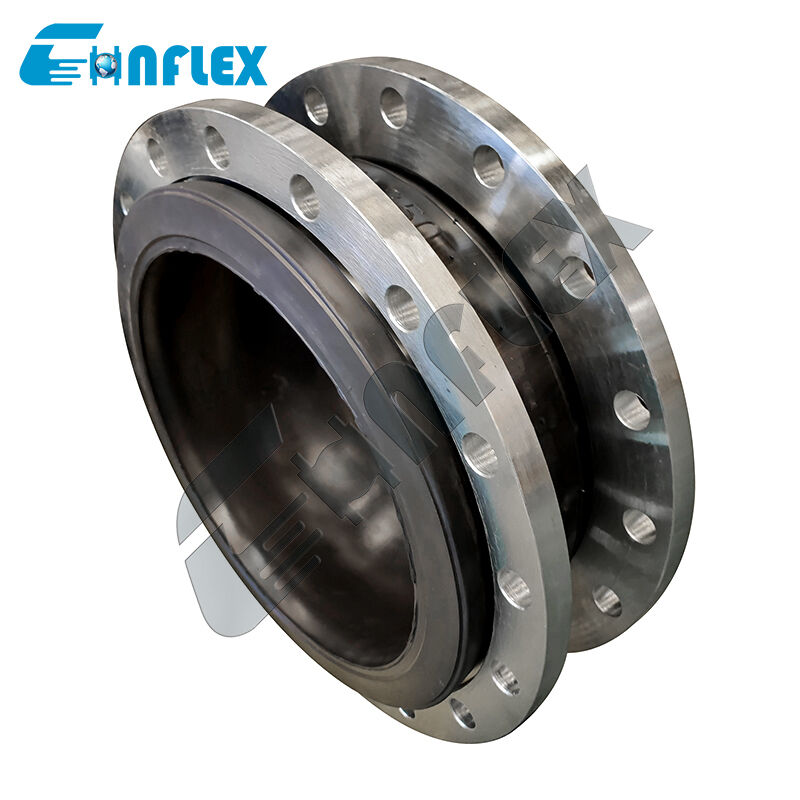

موصل أنابيب مرن بتصنيف ضغط ANSI 150: وصلة منفاخ مقوى شديد التحمل لأنابيب الضغط العالي
الخيار الأمريكي الموثوق لتطبيقات الأنابيب ذات الضغط العالي.
الـ موصل أنابيب مرن بتصنيف ضغط ANSI 150 هو وصلة منفاخ مقوى شديد التحمل مصمم لتلبية المتطلبات الصارمة لأنظمة الأنابيب الصناعية المصممة وفقًا لمعايير ASME/ANSI B16.5 Class 150. غالبًا ما تعاني شبكات الأنابيب ذات الضغط العالي - مثل تلك الموجودة في توليد الطاقة، ومعالجة البتروكيماويات، والتدفئة والتهوية وتكييف الهواء، ونقل السوائل الصناعية - من التمدد الحراري الشديد، والاهتزاز الهيكلي، وعدم المحاذاة الميكانيكية.
يتميز هذا الموصل المرن شديد التحمل بمصفوفة مطاطية متعددة الطبقات ومقواة، مع طبقات من خيوط الألياف الاصطناعية عالية المتانة، مما يوفر احتفاظًا استثنائيًا بالضغط ومقاومة للتعب الديناميكي. مزود بشفاه داعمة من الفولاذ الكربوني أو الفولاذ المقاوم للصدأ من فئة ANSI Class 150 محفورة بدقة، ويعمل كجسر قوي ومرن يعزل اهتزاز المضخة، ويخفف ضغط جدار الأنبوب، ويحافظ على أمان عدم التسرب تحت ملفات ضغط العمل المستمر من فئة 150.
خصائص الأداء
امتثال كامل لفئة ANSI 150: مصمم ومختبر للتكامل بسلاسة في أنظمة الأنابيب ASME/ANSI B16.5 Class 150، ويتحمل ضغوط العمل حتى 225 PSI (1.55 MPa) اعتمادًا على درجة حرارة التشغيل.
تعزيز متعدد الطبقات شديد التحمل: مبني بطبقات مدمجة من خيوط النسيج عالية الشد وحلقات فولاذية داخلية لمنع الانتفاخ والتشوه الهيكلي وطفرات الضغط في خطوط الضغط العالي.
تخفيف الاهتزاز والضوضاء الفائق: تمتص مصفوفة المنفاخ المطاطية الاهتزاز الميكانيكي المنقول عبر الأجسام والضوضاء الصوتية الناتجة عن المضخات عالية الطاقة والضواغط والمبردات.
تخفيف الحركة عالي السعة: المرونة متعددة الاتجاهات تعوض بسلاسة عن الانضغاط المحوري المتزامن، والتمدد المحوري، والقص الجانبي، وعدم المحاذاة الزاوية الناتجة عن استقرار المعدات أو النمو الحراري.
غطاء متين مقاوم للتآكل: مصاغ بمركبات غطاء خارجي مقاومة للعوامل الجوية والأوزون والتآكل، مما يضمن عمر خدمة طويل في كل من غرف المعدات الداخلية والتعرض الخارجي القاسي.
مواصفات المنتج
| الحجم | الطول | الحركات المسموح بها أثناء التشغيل | ||||
| مم | بوصة | مم | الانضغاط المحوري مم | التمدد المحوري مم |
الحركة العرضية مم |
الانحراف الزاوي مم |
| 25 | 1 | 130/152 | 20 | 12 | 14 | 15 درجة |
| 32 | 1 1/4 | 95/130/152 | 20 | 12 | 14 | 15 درجة |
| 40 | 1 1/2 | 95/130/152 | 20 | 12 | 14 | 15 درجة |
| 50 | 2 | 105/130/152 | 20 | 12 | 14 | 15 درجة |
| 65 | 2 1/2 | 115/130/152 | 20 | 12 | 14 | 15 درجة |
| 80 | 3 | 130/135/152 | 20 | 12 | 14 | 15 درجة |
| 100 | 4 | 130/152 | 20 | 12 | 14 | 15 درجة |
| 125 | 5 | 130/152/165 | 20 | 12 | 14 | 15 درجة |
| 150 | 6 | 130/152/185 | 20 | 12 | 14 | 15 درجة |
| 200 | 8 | 130/152/210 | 20 | 12 | 14 | 15 درجة |
| 250 | 10 | 130/203/230 | 20 | 12 | 14 | 15 درجة |
| 300 | 12 | 130/203/245 | 25 | 16 | 22 | 15 درجة |
| 350 | 14 | 200/255 | 25 | 16 | 22 | 15 درجة |
| 400 | 16 | 200/255 | 25 | 16 | 22 | 15 درجة |
| 450 | 18 | 200/255 | 25 | 16 | 22 | 15 درجة |
| 500 | 20 | 200/255 | 25 | 16 | 22 | 15 درجة |
| 600 | 24 | 260 | 25 | 16 | 22 | 15 درجة |
| 700 | 28 | 260 | 25 | 16 | 22 | 15 درجة |
| 800 | 32 | 260 | 25 | 16 | 22 | 15 درجة |
| 900 | 36 | 260 | 25 | 16 | 22 | 15 درجة |
| 1000 | 40 | 260/300 | 25 | 16 | 24 | 15 درجة |
| 1100 | 44 | 300 | 25 | 16 | 24 | 15 درجة |
| 1200 | 48 | 300 | 25 | 16 | 24 | 15 درجة |
|
ملاحظة: إذا كان الوسط زيتًا أو مواد حمضية أو قلوية، وكانت هناك متطلبات خاصة لدرجة حرارة العمل، يمكنك تخصيصه عن طريق إرسال خطاب أو رسم. يرجى التحديد عند الطلب |
تفاصيل المنتج
تدفق الإنتاج
|
1. المواد الخام أعلى مستوى CR/EPDM/NBR مواد مطاط خام، لا يوجد مطاط معاد تدويره |
2. التلدين والخلط تركيبة خاصة لمرونة أفضل مع النايلون، لقوة وختم أفضل |
3. لف القطع تعزيز سلك فولاذي مطلي بالنحاس يمنع الانفصال |
|
4. الفلكنة آلة فلكنة أوتوماتيكية تضمن وقت وضغط الفلكنة |
5. الفحص |
6. التعبئة والتغليف |
التطبيق
وصلة تمدد مطاطية قياسيةتستخدم على نطاق واسع في مجالات مختلفة، بما في ذلك البناء، والصناعات الكيميائية، وبناء السفن، ومياه الصنبور، والغاز، وخطوط الأنابيب الكيميائية، وخطوط أنابيب النفط، وخطوط أنابيب الغذاء، وخطوط أنابيب تكييف الهواء، ومعالجة مياه الصرف الصحي.
خدماتنا
1. 24 ساعة عبر الإنترنت
2. عينات مجانية مقدمة
3. دعم التخصيص
4. تقديم رسومات
5. أنماط دفع متعددة للاختيار من بينها
6. فحص المصنع (المواد، المواصفات، الكمية، الضغط، التعبئة والتغليف)
7. فترة ضمان طويلة
8. تغليف مناسب للنقل
عملائنا
شهادة
الأسئلة الشائعة
يتوافق تصنيف ANSI Class 150 مع ضغط عمل اسمي يتراوح بين 150 إلى 225 PSI (حوالي 10 إلى 15.5 بار) لخدمة درجة الحرارة المحيطة، مما يطابق تصنيفات الضغط ودرجة الحرارة لشفاه الأنابيب القياسية ASME B16.5 Class 150.
في شبكات الأنابيب ذات الضغط العالي، تنقل الوصلات الصلبة اهتزاز المعدات والنمو الحراري مباشرة إلى مثبتات الأنابيب، وفوهات المضخات، وأجسام الصمامات، مما يؤدي إلى تشققات الإجهاد والتسرب. يعمل هذا الموصل المرن كمخزن لتخفيف الإجهاد، ويمتص تلك الأحمال الميكانيكية الديناميكية قبل أن تتلف المعدات الحيوية.
نعم. تتميز الشفاه الداعمة المرفقة بأبعاد دوائر مسامير ANSI Class 150 القياسية، وقطر الثقوب، وعدد الثقوب، مما يجعلها متوافقة مباشرة مع شفاه ASME B16.5 الأمريكية القياسية لتركيب سريع بالبراغي.
يوصى بشدة باستخدام وحدات التحكم (قضبان الحد) عند تركيب هذا الموصل على خطوط الأنابيب غير المثبتة أو بالقرب من المضخات التي تعمل بالقرب من الحدود العليا لتصنيف الضغط من فئة 150. تقيد قضبان الربط التمدد والانضغاط الزائد، مما يمنع المنفاخ من تجاوز حدود تصميمه أثناء طفرات الضغط المفاجئة.
نعم. اعتمادًا على سائل العملية الخاص بك (مثل المياه العذبة، الزيوت، المواد الكيميائية، أو الملاط)، يمكن تخصيص الأنبوب الداخلي ببطانات مطاطية محددة مثل EPDM، NBR (النتريل)، النيوبرين، أو بطانة PTFE للخدمة الكيميائية القوية.
