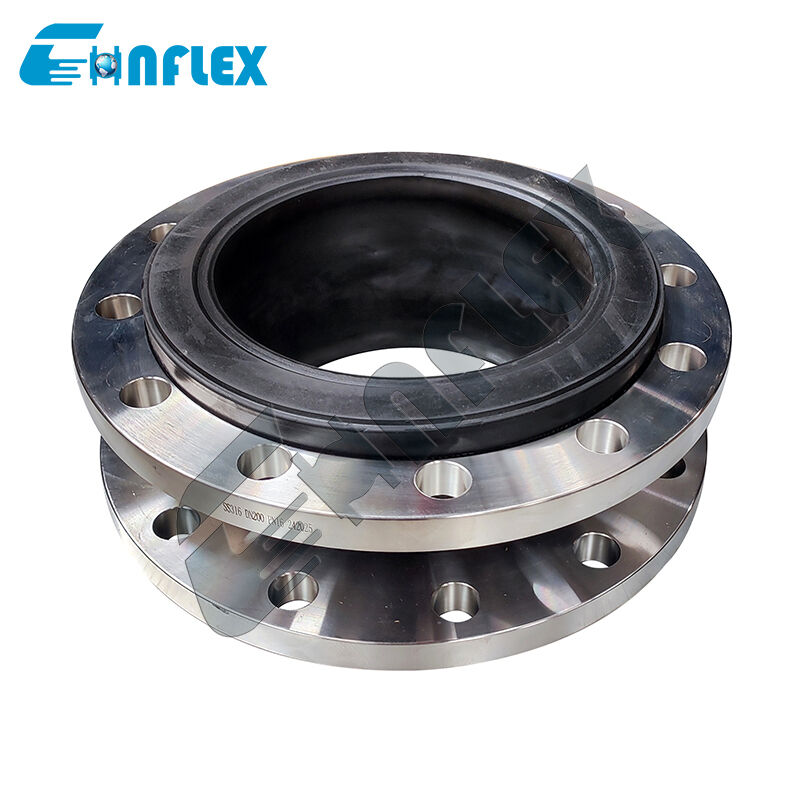

وصلة تمدد مطاطية بتصنيف ضغط PN16: وصلة مرنة ذات بطانة PTFE عالية الضغط مع شفة لأنابيب المواد الكيميائية
الحاجز الكيميائي عالي الضغط للخطوط الصناعية المتطلبة.
وصلة التمدد المطاطية بتصنيف ضغط PN16 هي حل هندسي عالي النزاهة للأنابيب مصمم خصيصًا لتحمل ضغوط تشغيل شديدة تصل إلى16 بار (1.6 ميجا باسكال) مع التعامل مع وسائط العمليات شديدة العدوانية. تتطلب شبكات نقل المواد الكيميائية ومرافق معالجة المياه ومصانع الأدوية التي تعمل تحت ظروف ضغط PN16 مستمرة حماية قوية ضد الإجهاد الحراري وطفرات الضغط وتسرب الوصلات. تحقق وصلة التمدد الثقيلة هذه موثوقية كاملة من خلال الجمع بينبطانة داخلية من PTFE (بولي تترافلورو إيثيلين) عالية الكثافة ومصفوفة مطاطية معالجة بالحرارة متعددة الطبقات فائقة المتانة.تخلق بطانة PTFE ذات التغطية الكاملة حاجزًا سائلًا غير منفذ وخاملًا يحمي الجسم الخارجي المرن من الأحماض المسببة للتآكل والمذيبات العدوانية والعوامل المؤكسدة. مدعومة بشفاه فولاذية شديدة التحمل، تمتص وصلة التمدد المرنة المصنفة PN16 هذه الصدمات الميكانيكية الديناميكية الشديدة، وتخفف اهتزازات الآلات عالية التردد، وتعوض عن النمو الحراري متعدد المحاور - مما يضمن سلامة التشغيل طويلة الأمد وأمنًا خاليًا من التسرب عبر أنظمة أنابيب المواد الكيميائية عالية الضغط.
خصائص الأداء
ضغط تشغيل PN16 معتمد:
معززة بدقة بنسيج صناعي عالي الشد وطبقات من الأسلاك الفولاذية لتوفير تصنيف ضغط تشغيل يبلغ16 بارس 2: لماذا يلزم وجود بطانة PTFE داخل وصلة مطاطية PN16 لخطوط أنابيب المواد الكيميائية؟خمول كيميائي كامل الطيف:
توفر البطانة الداخلية من PTFE البكر عزلاً كاملاً ضد الوسائط العدوانية، بما في ذلك الأحماض المعدنية المركزة والقلويات القاسية والمذيبات التفاعلية والمحاليل الكيميائية المسببة للتآكل.عزل الاهتزازات والصدمات الهيدروليكية:
يعمل الجسم المركب المرن كمخفف قوي للطاقة الحركية، ويمتص النبضات الميكانيكية، وطنين المحرك، وارتفاعات الضغط المفاجئة من مضخات المواد الكيميائية عالية الضغط.تعويض الحركة متعددة المحاور:
توفر بنية وصلة التمدد ذات الكرة الواحدة استجابة سلسة لحركات النظام الديناميكية، مع استيعاب الضغط المحوري، والتمدد المحوري، والانحراف الجانبي، وعدم المحاذاة الزاوية في وقت واحد.وجه ختم كامل الوجه مع حافة مائلة:
تمتد البطانة الداخلية من PTFE بشكل مستمر عبر الحلق وتلتف بالكامل فوق وجه الشفة الخلفية، مما يشكل حشية كيميائية متكاملة تمنع التسرب المسبب للتآكل عند نقاط الاتصال.مواصفات المنتج
الحجم
| الطول | الحركات المسموح بها أثناء التشغيل | مم | ||||
| انحراف زاوي مم | مم | انحراف زاوي مم | تمدد محوري | مم انحراف زاوي مم |
مم انحراف زاوي مم |
25 |
| 16 | 130/152 | 20 | 200/255 | 130/203/245 | 200/255 | ملاحظة: إذا كان الوسط زيتًا أو مواد حمضية أو قلوية، وهناك متطلبات خاصة لدرجة حرارة العمل، يمكنك تخصيصها عن طريق إرسال خطاب أو رسم. يرجى التحديد عند الطلب |
| 260 | 95/130/152 | 20 | 200/255 | 130/203/245 | 200/255 | ملاحظة: إذا كان الوسط زيتًا أو مواد حمضية أو قلوية، وهناك متطلبات خاصة لدرجة حرارة العمل، يمكنك تخصيصها عن طريق إرسال خطاب أو رسم. يرجى التحديد عند الطلب |
| 260/300 | 95/130/152 | 20 | 200/255 | 130/203/245 | 200/255 | ملاحظة: إذا كان الوسط زيتًا أو مواد حمضية أو قلوية، وهناك متطلبات خاصة لدرجة حرارة العمل، يمكنك تخصيصها عن طريق إرسال خطاب أو رسم. يرجى التحديد عند الطلب |
| 2 | 105/130/152 | 20 | 200/255 | 130/203/245 | 200/255 | ملاحظة: إذا كان الوسط زيتًا أو مواد حمضية أو قلوية، وهناك متطلبات خاصة لدرجة حرارة العمل، يمكنك تخصيصها عن طريق إرسال خطاب أو رسم. يرجى التحديد عند الطلب |
| 2 1/2 | 115/130/152 | 20 | 200/255 | 130/203/245 | 200/255 | ملاحظة: إذا كان الوسط زيتًا أو مواد حمضية أو قلوية، وهناك متطلبات خاصة لدرجة حرارة العمل، يمكنك تخصيصها عن طريق إرسال خطاب أو رسم. يرجى التحديد عند الطلب |
| 3 | 130/135/152 | 20 | 200/255 | 130/203/245 | 200/255 | ملاحظة: إذا كان الوسط زيتًا أو مواد حمضية أو قلوية، وهناك متطلبات خاصة لدرجة حرارة العمل، يمكنك تخصيصها عن طريق إرسال خطاب أو رسم. يرجى التحديد عند الطلب |
| 4 | 130/152 | 20 | 200/255 | 130/203/245 | 200/255 | ملاحظة: إذا كان الوسط زيتًا أو مواد حمضية أو قلوية، وهناك متطلبات خاصة لدرجة حرارة العمل، يمكنك تخصيصها عن طريق إرسال خطاب أو رسم. يرجى التحديد عند الطلب |
| 5 | 130/152/165 | 20 | 200/255 | 130/203/245 | 200/255 | ملاحظة: إذا كان الوسط زيتًا أو مواد حمضية أو قلوية، وهناك متطلبات خاصة لدرجة حرارة العمل، يمكنك تخصيصها عن طريق إرسال خطاب أو رسم. يرجى التحديد عند الطلب |
| 6 | 130/152/185 | 20 | 200/255 | 130/203/245 | 200/255 | ملاحظة: إذا كان الوسط زيتًا أو مواد حمضية أو قلوية، وهناك متطلبات خاصة لدرجة حرارة العمل، يمكنك تخصيصها عن طريق إرسال خطاب أو رسم. يرجى التحديد عند الطلب |
| 8 | 130/152/210 | 20 | 200/255 | 130/203/245 | 200/255 | ملاحظة: إذا كان الوسط زيتًا أو مواد حمضية أو قلوية، وهناك متطلبات خاصة لدرجة حرارة العمل، يمكنك تخصيصها عن طريق إرسال خطاب أو رسم. يرجى التحديد عند الطلب |
| 10 | 130/203/230 | 20 | 200/255 | 130/203/245 | 200/255 | ملاحظة: إذا كان الوسط زيتًا أو مواد حمضية أو قلوية، وهناك متطلبات خاصة لدرجة حرارة العمل، يمكنك تخصيصها عن طريق إرسال خطاب أو رسم. يرجى التحديد عند الطلب |
| 25 | 130/203/245 | 25 | 16 | 24 | 15 درجة | ملاحظة: إذا كان الوسط زيتًا أو مواد حمضية أو قلوية، وهناك متطلبات خاصة لدرجة حرارة العمل، يمكنك تخصيصها عن طريق إرسال خطاب أو رسم. يرجى التحديد عند الطلب |
| 14 | 200/255 | 25 | 16 | 24 | 15 درجة | ملاحظة: إذا كان الوسط زيتًا أو مواد حمضية أو قلوية، وهناك متطلبات خاصة لدرجة حرارة العمل، يمكنك تخصيصها عن طريق إرسال خطاب أو رسم. يرجى التحديد عند الطلب |
| 16 | 24 | 25 | 16 | 24 | 15 درجة | ملاحظة: إذا كان الوسط زيتًا أو مواد حمضية أو قلوية، وهناك متطلبات خاصة لدرجة حرارة العمل، يمكنك تخصيصها عن طريق إرسال خطاب أو رسم. يرجى التحديد عند الطلب |
| 18 | 200/255 | 25 | 16 | 24 | 15 درجة | ملاحظة: إذا كان الوسط زيتًا أو مواد حمضية أو قلوية، وهناك متطلبات خاصة لدرجة حرارة العمل، يمكنك تخصيصها عن طريق إرسال خطاب أو رسم. يرجى التحديد عند الطلب |
| 20 | 200/255 | 25 | 16 | 24 | 15 درجة | ملاحظة: إذا كان الوسط زيتًا أو مواد حمضية أو قلوية، وهناك متطلبات خاصة لدرجة حرارة العمل، يمكنك تخصيصها عن طريق إرسال خطاب أو رسم. يرجى التحديد عند الطلب |
| 24 | 15 درجة | 25 | 16 | 24 | 15 درجة | ملاحظة: إذا كان الوسط زيتًا أو مواد حمضية أو قلوية، وهناك متطلبات خاصة لدرجة حرارة العمل، يمكنك تخصيصها عن طريق إرسال خطاب أو رسم. يرجى التحديد عند الطلب |
| 28 | 260 | 25 | 16 | 24 | 15 درجة | ملاحظة: إذا كان الوسط زيتًا أو مواد حمضية أو قلوية، وهناك متطلبات خاصة لدرجة حرارة العمل، يمكنك تخصيصها عن طريق إرسال خطاب أو رسم. يرجى التحديد عند الطلب |
| 32 | 260 | 25 | 16 | 24 | 15 درجة | ملاحظة: إذا كان الوسط زيتًا أو مواد حمضية أو قلوية، وهناك متطلبات خاصة لدرجة حرارة العمل، يمكنك تخصيصها عن طريق إرسال خطاب أو رسم. يرجى التحديد عند الطلب |
| 36 | 260 | 25 | 16 | 24 | 15 درجة | ملاحظة: إذا كان الوسط زيتًا أو مواد حمضية أو قلوية، وهناك متطلبات خاصة لدرجة حرارة العمل، يمكنك تخصيصها عن طريق إرسال خطاب أو رسم. يرجى التحديد عند الطلب |
| 40 | 260/300 | 25 | 16 | 24 | 15 درجة | ملاحظة: إذا كان الوسط زيتًا أو مواد حمضية أو قلوية، وهناك متطلبات خاصة لدرجة حرارة العمل، يمكنك تخصيصها عن طريق إرسال خطاب أو رسم. يرجى التحديد عند الطلب |
| 44 | 300 | 25 | 16 | 24 | 15 درجة | ملاحظة: إذا كان الوسط زيتًا أو مواد حمضية أو قلوية، وهناك متطلبات خاصة لدرجة حرارة العمل، يمكنك تخصيصها عن طريق إرسال خطاب أو رسم. يرجى التحديد عند الطلب |
| 48 | 300 | 25 | 16 | 24 | 15 درجة | ملاحظة: إذا كان الوسط زيتًا أو مواد حمضية أو قلوية، وهناك متطلبات خاصة لدرجة حرارة العمل، يمكنك تخصيصها عن طريق إرسال خطاب أو رسم. يرجى التحديد عند الطلب |
|
تفاصيل المنتج |
تدفق الإنتاج
1. المواد الخام
|
مواد مطاطية CR/EPDM/NBR من المستوى الأعلى، لا يوجد مطاط معاد تدويره 2. التليين والخلط |
تركيبة خاصة لمرونة أفضل مع النايلون، لقوة وختم أفضل 3. لف القطع تعزيز سلك فولاذي مطلي بالنحاس يمنع الانفصال |
4. الفلكنة آلة فلكنة أوتوماتيكية تضمن وقت وضغط الفلكنة |
|
5. الفحص فحص صارم بنسبة 100% هو المسؤولية تجاه المستهلكين |
6. التعبئة والتغليف |
الصدأ والكسر |
تستخدم على نطاق واسع في مجالات مختلفة، بما في ذلك البناء، والصناعة الكيميائية، وبناء السفن، ومياه الصنبور، والغاز، وخطوط أنابيب المواد الكيميائية، وخطوط أنابيب البترول، وخطوط أنابيب الغذاء، وخطوط أنابيب تكييف الهواء، ومعالجة مياه الصرف الصحي.
خدماتنا1. 24 ساعة عبر الإنترنت
2. عينات مجانية مقدمة
3. دعم التخصيص
4. تقديم رسومات
5. أنماط دفع متعددة للاختيار من بينها
6. فحص المصنع (المواد، المواصفات، الكمية، الضغط، التعبئة والتغليف)
7. فترة ضمان طويلة
8. تغليف مناسب للنقل
عملاؤنا
الشهادات
الأسئلة الشائعة
س 1: ماذا يعني "تصنيف ضغط PN16" لوصلة التمدد المطاطية هذه؟
"PN16" يشير إلى تصنيف ضغط اسمي يبلغ
(حوالي 232 رطل لكل بوصة مربعة أو 1.6 ميجا باسكال) عند درجة الحرارة المحيطة. هذا يعني أن وصلة التمدد تم اختبارها هيكليًا ومصنفة للعمل بشكل مستمر تحت ضغوط تشغيل تصل إلى 16 بار دون حدوث إجهاد هيكلي، أو انفصال البطانة، أو تمزق الغلاف الخارجي.س 2: لماذا يلزم وجود بطانة PTFE داخل وصلة مطاطية PN16 لخطوط أنابيب المواد الكيميائية؟يمكن أن تتدهور مركبات المطاط القياسية (مثل EPDM أو NBR) بسرعة، أو تنتفخ، أو تتشقق عند تعرضها للمواد الكيميائية الصناعية القوية تحت ضغط عالٍ. تعمل بطانة PTFE كدرع غير منفذ وغير تفاعلي يمنع وسيط المواد الكيميائية من ملامسة الجسم المطاطي الهيكلي، مما يسمح للوصلة بالاحتفاظ بقدرتها على احتواء الضغط وخصائص التخميد المرنة بأمان.
لا يلزم وجود حشوات إضافية. تمتد بطانة PTFE الداخلية بالكامل عبر التجويف وتلتف للخارج عبر وجه الارتفاع الكامل لشفاه الدعم المعدنية. يعمل طوق PTFE هذا الذي تم قلبه بمثابة حشية كيميائية كاملة الوجه خاصة به، مما يخلق ختمًا مانعًا للتسرب عند شده بالتساوي مقابل شفاه الأنابيب المتزاوجة.
نعم، بالتأكيد. عادةً ما تتعرض خطوط تفريغ المضخات لضغوط تشغيل عالية واهتزازات هيدروليكية قوية. تم بناء هذه الوصلة المصنفة PN16 خصيصًا لمثل هذه المواقع عالية الإجهاد، حيث تعمل كعازل اهتزاز مرن مع التعامل بسهولة مع ضغط التفريغ المستمر البالغ 16 بار.
نعم، يوصى بشدة بوحدات التحكم (قضبان الحد) لتطبيقات الضغط العالي مثل خطوط PN16، خاصة إذا كان نظام الأنابيب غير مثبت. تمنع وحدات التحكم وصلة التمدد من التمدد الزائد عن حدودها القصوى المسموح بها أثناء طفرات الضغط غير المتوقعة أو التحولات الحرارية، مما يحمي مثبتات الأنابيب والوصلة نفسها.
