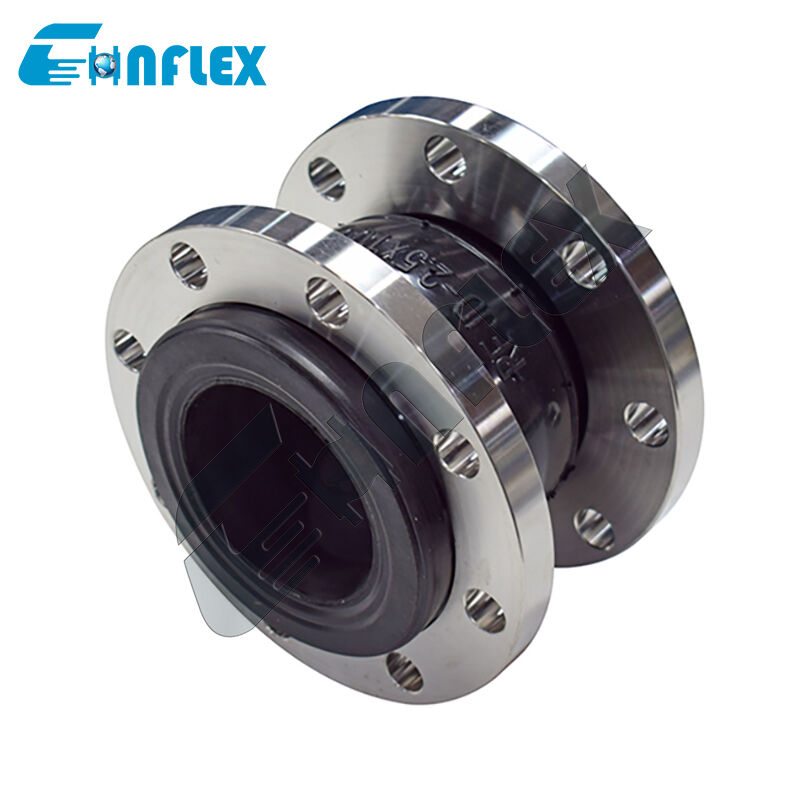

عقدة التكامل المرنة المزودة بـ PTFE الممتازة: مفصل التوسع المحقن الفلوروبلاستيكي المقاوم للطقس لوسائل الإعلام الخطرة
وصف المنتج
الـPremium PTFE Lined Flexible Bellows Coupler المزدوج المرنis a high-security engineering component purpose-built for the safe management of hazardous, toxic, and volatile media in demanding outdoor environments. عندما نقل السوائل الخطرة،يجب أن تتحمل البنية التحتية للأنابيب ليس فقط التدهور الكيميائي الداخلي ولكن أيضاً التدهور البيئي الخارجي. هذا التوسع المتقدم المشترك يجيب على المكالمة عن طريق استخدام قسطPTFE (بوليتاترافلوورو إيثيلين) inner linerتم ربطها بسلاسة داخل قشرة خارجية إيلستومرية مقاومة للطقس
الحاجز الفلوروبوليمري الداخلي يعزل المواد الكيميائية الخطرة، ومنع التسربات الدقيقة والتلوث البيئي،بينما يتم صياغة الغطاء الخارجي الصلب لدفع الأشعة فوق البنفسجية المكثفة (UV)، الأوزون الجوي، وتقلبات درجة الحرارة الشديدة. مدعومة بواسطة شرائح الدعم الثقيلة،this flexible bellows coupler effectively dampens destructive machinery vibrations and absorbs multi-axial thermal expansions هذا المزود المرن يُهدئ بشكل فعال اهتزازات الآلات المدمرة ويمتص التوسعات الحرارية متعددة المحاور، وضمان سلامة النظام الكلية والسلامة المطلقة للذهن تحت أشد الظروف التشغيلية والبيئية.
خصائص الأداء
احتواء الوسائط الخطرة:The high-density, non-porous PTFE lining acts as a secure, chemically inert barrier that completely prevents the permeation or leakage of hazardous, volatile, or toxic industrial fluids. المادة المعدنية ذات الكثافة العالية والتي لا تحتوي على المسام تعمل كحاجز آمن و غير متخلل كيميائياً يمنع تماماً دخول أو تسرب السوائل الصناعية الخطرة أو المتطايرة أو السامة.
الدفاع الخارجي للطقس:الطبقة الخارجية من الايستومر تمتلك مركب متخصص مقاوم للطقس يُقاوم التشقق، والتآكل الجاف، والتآكل الناجم عن التعرض المستمر لأشعة الشمس، والأشعة فوق البنفسجية،and freezing winter temperatures درجات حرارة الشتاء المتجمدة.
عزل الاهتزاز عالي الكفاءة:تصميم البالوعات المرنة الثقيلة يعمل كضامن طاقة حركية رئيسي ، ويمتص النبضات الميكانيكية والاهتزازات عالية التردد من مضخات النقل الكيميائي لمنع تعب الأنابيب.
الإغاثة من الحركة الشاملة:تم تصميمها لاستيعاب ضغوط النظام الشديدة، وتعويضها بسلاسة للتضخم المحوري المتزامن، التوسع المحوري، القطع الجانبي،و الانحناءات الزاوية الناجمة عن التوسع الحراري أو تسوية الأرض.
غسيل الوجه المتكامل:The internal PTFE liner extends through the bore and flares outward across the entire sealing face of the flanges, creating a built-in, يمتد خلال الحفرة ويتوهج إلى الخارج عبر وجه الختم بأكمله للشظايا,غسيل كيميائي كامل التغطية يضمن ختمًا ضد التسرب في نقاط الاتصال.
مواصفات المنتج
| الحجم | الطول | الحركات المسموح بها أثناء التشغيل | ||||
| ملم | بوصة | ملم | ضغط المحوري | التمدد المحوري ملم |
الحركة العرضية ملم |
الانحناء الزاوي في ملم |
| 25 | 1 | 130/152 | 20 | 12 | 14 | 15 درجة |
| 32 | 1 1/4 | 95/130/152 | 20 | 12 | 14 | 15 درجة |
| 40 | واحد ونصف | 95/130/152 | 20 | 12 | 14 | 15 درجة |
| 50 | 2 | 105/130/152 | 20 | 12 | 14 | 15 درجة |
| 65 | 2 1/2 | 115/130/152 | 20 | 12 | 14 | 15 درجة |
| 80 | 3 | 130/135/152 | 20 | 12 | 14 | 15 درجة |
| 100 | 4 | 130/152 | 20 | 12 | 14 | 15 درجة |
| 125 | 5 | 130/152/165 | 20 | 12 | 14 | 15 درجة |
| 150 | 6 | 130/152/185 | 20 | 12 | 14 | 15 درجة |
| 200 | 8 | 130/152/210 | 20 | 12 | 14 | 15 درجة |
| 250 | 10 | 130/203/230 | 20 | 12 | 14 | 15 درجة |
| 300 | 12 | 130/203/245 | 25 | 16 | 22 | 15 درجة |
| 350 | 14 | 200/255 | 25 | 16 | 22 | 15 درجة |
| 400 | 16 | 200/255 | 25 | 16 | 22 | 15 درجة |
| 450 | 18 | 200/255 | 25 | 16 | 22 | 15 درجة |
| 500 | 20 | 200/255 | 25 | 16 | 22 | 15 درجة |
| 600 | 24 | 260 | 25 | 16 | 22 | 15 درجة |
| 700 | 28 | 260 | 25 | 16 | 22 | 15 درجة |
| 800 | 32 | 260 | 25 | 16 | 22 | 15 درجة |
| 900 | 36 | 260 | 25 | 16 | 22 | 15 درجة |
| 1000 | 40 | 260/300 | 25 | 16 | 24 | 15 درجة |
| 1100 | 44 | 300 | 25 | 16 | 24 | 15 درجة |
| 1200 | 48 | 300 | 25 | 16 | 24 | 15 درجة |
|
ملاحظة: إذا كانت الوسيلة هي النفط أو المواد الحمضية أو القلوية ، وهناك متطلبات خاصة لدرجة حرارة العمل ، يمكنك تخصيصها عن طريق إرسال رسالة أو رسم.الرجاء تحديد عند الطلب |
تفاصيل المنتج
تدفقات الإنتاج
|
1المواد الخام المستوى الأعلى CR/EPDM/NBR المواد الخام المطاطية لا مطاط معاد تدويره |
2.التجمييل وخلط صياغة خاصة لتحسين الانحناء مع النايلون،لتحسين القوة،الختم |
3.الملابس المهبلة تغلف سلك الفولاذ المصفوف بالكوبر يمنع السحب |
|
4-تتأرجح الآلة التلقائية للتشطيب تضمن وقت التشطيب والضغط |
5-تفتيش |
6التعبئة |
التطبيق
المعيار المشترك لتوسيع المطاطتستخدم على نطاق واسع في مختلف المجالات، بما في ذلك البناء والصناعة الكيميائية وبناء السفن، مياه الصنبور، الغاز، خطوط الأنابيب الكيميائية، خطوط أنابيب البترول، خطوط أنابيب الغذاء، خطوط أنابيب تكييف الهواء،ومعالجة مياه الصرف الصحي.
خدماتنا
1. على الإنترنت على مدار 24 ساعة
2عينات مجانية
3دعم التخصيص
4.قدم الرسومات
5أساليب دفع متعددة للاختيار
6فحص المصنع (المواد والمواصفات والكمية والضغط والتغليف)
7فترة ضمان طويلة
8.تغليف مناسب للنقل
عملائنا
شهادة
الأسئلة الشائعة
الوسائط الخطرة تتطلب هندسة صفر التسامح ضد التسريب والتنسيق. هذا المزاوج يحقق هذا باستخدام طابعة PTFE عالية الكثافة والتي تتخلص من الفراغات المجهرية.هذا يمنع البخار الكيميائي الخطير أو السوائل من الهجرة من خلال الغطاء إلى جسم المطاط الهيكلي، وضمان احتواء مطلق للمواد السامة أو الحمضية أو المتطايرة.
المكونات الصناعية الصلبة يمكن أن تتدهور بسرعة وتتصلب وتتشقق عندما تتعرض لأشعة الشمس الخارجية والأوزون.The exterior shell of this premium coupler is blended with specialized anti-ozonants and UV-blockers يتم خلط القشرة الخارجية من هذا الزوج المتميز مع مضادات الأوزون المتخصصة وممنعي الأشعة فوق البنفسجيةهذا يضمن أن البالوع تبقى مرنة وفعالة بالكامل عبر عقود من الدورات الموسمية المتغيرة دون الحاجة إلى درع واقي خارجي.
لا توجد حاجة إلى غسالات منفصلة. تم تصميم بطانة PTFE الداخلية مع وجه متدفق ومتحول يلف بالكامل حول الوجه المرتفع للشريحة.هذه السطحية المستمرة من الفلوروبوليمر تعمل كجودتها العالية، غسيل كيميائي كامل الوجه، وخلق ختم فوري وموثوق به عندما يتم إيقافه ضد أنبوب التزاوج.
