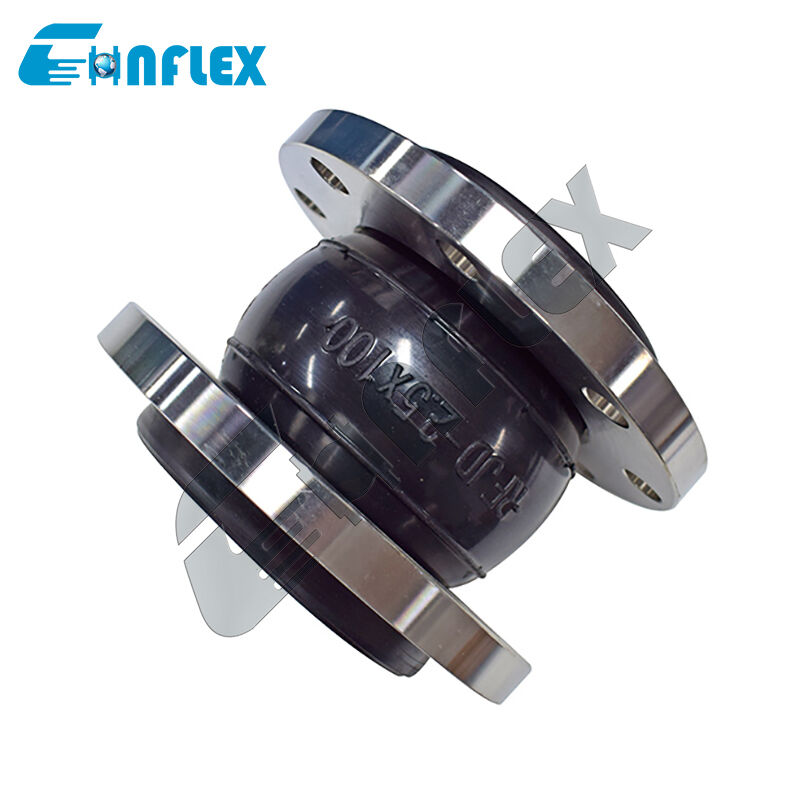

حلقة توسيع مطاطية ببطانة PTFE مقاومة للتآكل: قارنة توصيل مرنة مقاومة للتسرب ذات قوة صناعية للمصانع الكيميائية
وصف المنتج
الحلقة توسيع مطاطية ببطانة PTFE مقاومة للتآكلهو مكون متخصص للتحكم في السوائل ذات القوة الصناعية تم تصميمه خصيصًا للبيئات فائقة الأمان لمصانع المعالجة الكيميائية الحديثة. صُممت هذه القارنة المرنة عالية الأداء لحل التحدي المزدوج المتمثل في التآكل الكيميائي الشديد والإجهاد الميكانيكي لخطوط الأنابيب، وهي تدمج بطانة PTFE (بولي تترافلوروإيثيلين) ذات الجدران الثقيلة والنفاذية الصفرية في قلب جسم مطاطي متين. يعمل درع PTFE الداخلي على عزل المطاط الهيكلي الخارجي وطبقات التعزيز عالية المتانة تمامًا عن الوسائط الخطرة والعدوانية، مما يزيل خطر التدهور الكيميائي. تعمل هذه الحلقة المرنة، المقيدة بشكل آمن بواسطة حواف دعم معدنية شديدة التحمل، كمخزن أمان حيوي يخفف اهتزازات المضخة عالية التردد، ويستوعب الحركات الهيكلية، ويمنع إجهاد المفاصل الكارثي، مما يوفر اتصال أنابيب موثوق به للغاية ومضاد للتسرب في ظل التعرض للمواد الكيميائية الأكثر قسوة.
خصائص الأداء
مواصفات المنتج
| مقاس | طول | الحركات المسموح بها في العملية | ||||
| مم | بوصة | مم | الضغط المحوري ملم | التمديد المحوري مم |
الحركة العرضية مم |
الانحراف الزاوي ملم |
| 25 | 1 | 130/152 | 20 | 12 | 14 | 15 درجة |
| 32 | 1 1/4 | 95/130/152 | 20 | 12 | 14 | 15 درجة |
| 40 | 1 1/2 | 95/130/152 | 20 | 12 | 14 | 15 درجة |
| 50 | 2 | 105/130/152 | 20 | 12 | 14 | 15 درجة |
| 65 | 2 1/2 | 115/130/152 | 20 | 12 | 14 | 15 درجة |
| 80 | 3 | 130/135/152 | 20 | 12 | 14 | 15 درجة |
| 100 | 4 | 130/152 | 20 | 12 | 14 | 15 درجة |
| 125 | 5 | 130/152/165 | 20 | 12 | 14 | 15 درجة |
| 150 | 6 | 130/152/185 | 20 | 12 | 14 | 15 درجة |
| 200 | 8 | 130/152/210 | 20 | 12 | 14 | 15 درجة |
| 250 | 10 | 130/203/230 | 20 | 12 | 14 | 15 درجة |
| 300 | 12 | 130/203/245 | 25 | 16 | 22 | 15 درجة |
| 350 | 14 | 200/255 | 25 | 16 | 22 | 15 درجة |
| 400 | 16 | 200/255 | 25 | 16 | 22 | 15 درجة |
| 450 | 18 | 200/255 | 25 | 16 | 22 | 15 درجة |
| 500 | 20 | 200/255 | 25 | 16 | 22 | 15 درجة |
| 600 | 24 | 260 | 25 | 16 | 22 | 15 درجة |
| 700 | 28 | 260 | 25 | 16 | 22 | 15 درجة |
| 800 | 32 | 260 | 25 | 16 | 22 | 15 درجة |
| 900 | 36 | 260 | 25 | 16 | 22 | 15 درجة |
| 1000 | 40 | 260/300 | 25 | 16 | 24 | 15 درجة |
| 1100 | 44 | 300 | 25 | 16 | 24 | 15 درجة |
| 1200 | 48 | 300 | 25 | 16 | 24 | 15 درجة |
|
ملاحظة: إذا كان الوسط عبارة عن زيت أو مواد حمضية أو قلوية، وكانت هناك متطلبات خاصة لدرجة حرارة العمل، فيمكنك تخصيصه عن طريق إرسال خطاب أو رسم. يرجى التحديد عند الطلب |
تفاصيل المنتج
تدفق الإنتاج
|
1. المواد الخام المستوى الأعلى CR/EPDM/NBR المواد الخام المطاطية, لا يوجد مطاط معاد تدويره |
2. اللدائن والاختلاط تركيبة خاصة لتحسين الانحناء بالنايلون، للحصول على قوة أفضل وختم |
3. التفاف الفراغات العمل تقوية أسلاك الفولاذ المطلية بالكوبر تمنع السحب |
|
4. الفلكنة آلة الفلكنة الأوتوماتيكية تضمن وقت الفلكنة والضغط |
5.التفتيش |
6. التغليف |
طلب
معيار مشترك التوسع المطاطيتستخدم على نطاق واسع في مختلف المجالات، بما في ذلك البناء والصناعات الكيماوية وبناء السفن ومياه الصنبور والغاز وخطوط الأنابيب الكيميائية وخطوط أنابيب البترول وخطوط أنابيب المواد الغذائية وخطوط أنابيب تكييف الهواء ومعالجة مياه الصرف الصحي.
خدماتنا
1.24 ساعة على الانترنت
2. قدمت عينات مجانية
3. دعم التخصيص
4. تقديم الرسومات
5. طرق دفع متعددة للاختيار من بينها
6. فحص المصنع (المواد والمواصفات والكمية والضغط والتغليف)
7. فترة الضمان الطويلة
8. التعبئة والتغليف المناسبة للنقل
عملائنا
شهادة
التعليمات
تم تصميم وحدات القوة الصناعية وفقًا لمعايير أعلى بكثير فيما يتعلق بكثافة المواد والتعزيز. إنها تستخدم طبقات إضافية من نسيج النايلون الاصطناعي عالي المتانة وبطانة PTFE السميكة التي تخضع لعملية الفلكنة المتخصصة عالية الضغط. وهذا يضمن أن الحلقة يمكنها التعامل مع دورات الضغط الصناعي الشديد والوسائط الخطرة دون حدوث تقرحات أو تمزق أو تعب قبل الأوان.
لا، ليست هناك حاجة إلى جوانات منفصلة. تمتد بطانة PTFE عبر الجزء الداخلي للمفصل وتتجه نحو الخارج فوق الوجه المرتفع للحافة المطاطية. يخلق هذا الوجه المتوهج من PTFE حشية مدمجة كاملة التغطية. عندما يتم تثبيته بإحكام على شفة التزاوج لخط الأنابيب الخاص بك، فإنه يشكل ختمًا فوريًا ومقاومًا للتسرب ومقاومًا للمواد الكيميائية.
يستخدم الموصل حواف معدنية داعمة للخدمة الشاقة تدور بحرية. نظرًا لأنها تدور بشكل مستقل عن الجسم المطاطي، يمكن للفنيين ترتيب فتحات المسامير بشكل مثالي دون التواء أو وضع عزم الدوران على المطاط ومنفاخ PTFE أثناء التثبيت. علاوة على ذلك، يضمن شكلها السميك توزيعًا موحدًا لضغط المسمار، مما يزيل الفجوات الموضعية التي تسبب التسربات.
