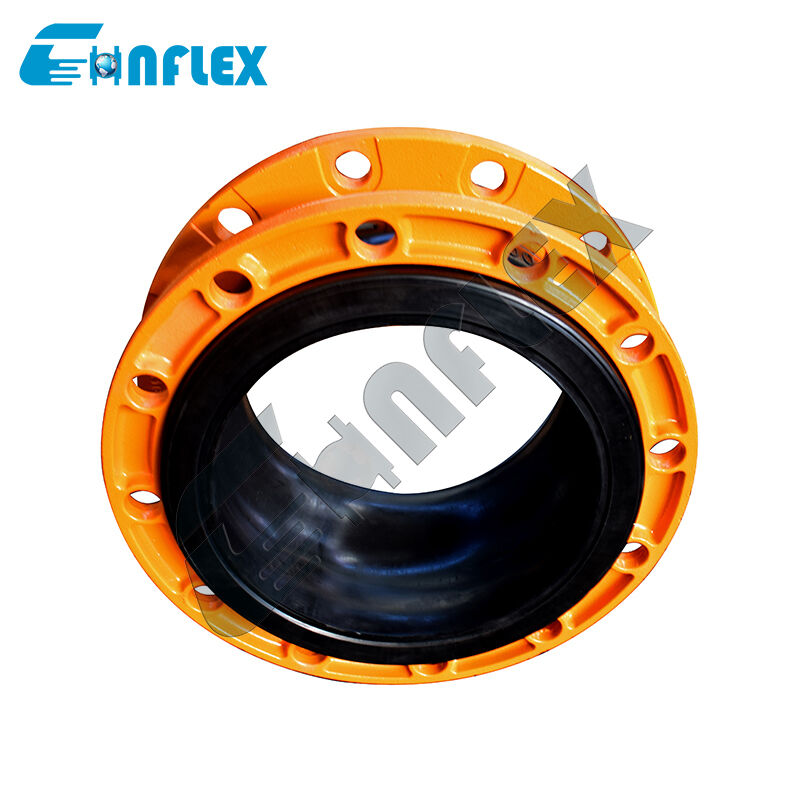

موصل الأنابيب المرن المبطن بـ PTFE: منفاخ نقل السوائل المسببة للتآكل ذو درجة الحرارة العالية مع حواف فولاذية
وصف المنتج
الموصل الأنابيب المرن المبطن بـ PTFEهو حل ممتاز للتعامل مع السوائل ذات درجة الحرارة العالية تم تصميمه خصيصًا للنقل السلس للوسائط الكيميائية العدوانية في ظل الظروف الحرارية القاسية. تم تصميم هذا الموصل عالي التحمل لسد الفجوة بين أنابيب السبائك الصلبة والمعرضة للتآكل والآلات الصناعية عالية الاهتزاز، وهو يدمج بطانة PTFE (بولي تترافلوروإيثيلين) المتقدمة ذات الجدران السميكة داخل مصفوفة مطاطية مرنة ومتعددة الطبقات. يحمي حاجز PTFE الداخلي الهيكل الهيكلي من خلال توفير الخمول الكيميائي المطلق ضد الأحماض المركزة والقلويات القاسية والمذيبات المتطايرة، في حين يوفر الغلاف المطاطي الخارجي المرونة المرنة اللازمة لتخفيف صدمات النظام. يتم تثبيت هذا المنفاخ عالي الحرارة بشكل آمن بواسطة حواف دعم فولاذية مُشكَّلة بدقة، مما يسمح لخطوط الأنابيب بالتنفس بأمان والتوسع والانحراف دون المخاطرة بالإجهاد الهيكلي الكارثي أو القص الميكانيكي أو التسربات الكيميائية الخطرة في واجهات الاتصال.
خصائص الأداء
الاستقرار الحراري الواسع:تم تصميمها لأداء موثوق به عبر الدورات الحرارية الشديدة، مع الحفاظ على السلامة الهيكلية والمرونة في درجات حرارة التشغيل المرتفعة حيث قد تضعف أو تتحلل أدوات التوصيل الصناعية القياسية غير المبطنة بسرعة.
الدفاع العالمي ضد التآكل:تعمل بطانة PTFE النقية عالية الكثافة كحاجز غير قابل للاختراق وغير تفاعلي يقاوم الهجوم الكيميائي من جميع السوائل الصناعية تقريبًا، بما في ذلك أحماض النيتريك والكبريتيك والهيدروكلوريك، بالإضافة إلى المذيبات العضوية العدوانية.
الدعم الهيكلي للخدمة الشاقة:مجهزة بحواف قوية من الفولاذ الكربوني أو الفولاذ المقاوم للصدأ تم حفرها وفقًا للتكوينات القياسية، مما يوفر اتصالًا ميكانيكيًا مستقرًا للغاية يضمن عزم دوران موحد للمسمار ويمنع تشوه سطح الختم الموضعي.
الصدمة الديناميكية والعزل الصوتي:يمتص الجسم المطاطي عالي التخميد الاهتزازات الميكانيكية المدمرة عالية التردد والنبضات الهيدروليكية الصادرة عن المضخات، مما يمنع الضوضاء المنقولة بالصلب من صدى البنية التحتية لخط الأنابيب.
تعويض الحركة متعدد المحاور:تمتص هندسة القوس المرنة المتخصصة الضغط المحوري المتزامن، والامتداد المحوري، والإزاحة الجانبية، والاختلالات الزاوية، مما يعزل المعدات النهائية عن إجهاد الأنابيب الناجم عن النمو الحراري.
مواصفات المنتج
| مقاس | طول | الحركات المسموح بها في العملية | ||||
| مم | بوصة | مم | الضغط المحوري ملم | التمديد المحوري مم |
الحركة العرضية مم |
الانحراف الزاوي ملم |
| 25 | 1 | 130/152 | 20 | 12 | 14 | 15 درجة |
| 32 | 1 1/4 | 95/130/152 | 20 | 12 | 14 | 15 درجة |
| 40 | 1 1/2 | 95/130/152 | 20 | 12 | 14 | 15 درجة |
| 50 | 2 | 105/130/152 | 20 | 12 | 14 | 15 درجة |
| 65 | 2 1/2 | 115/130/152 | 20 | 12 | 14 | 15 درجة |
| 80 | 3 | 130/135/152 | 20 | 12 | 14 | 15 درجة |
| 100 | 4 | 130/152 | 20 | 12 | 14 | 15 درجة |
| 125 | 5 | 130/152/165 | 20 | 12 | 14 | 15 درجة |
| 150 | 6 | 130/152/185 | 20 | 12 | 14 | 15 درجة |
| 200 | 8 | 130/152/210 | 20 | 12 | 14 | 15 درجة |
| 250 | 10 | 130/203/230 | 20 | 12 | 14 | 15 درجة |
| 300 | 12 | 130/203/245 | 25 | 16 | 22 | 15 درجة |
| 350 | 14 | 200/255 | 25 | 16 | 22 | 15 درجة |
| 400 | 16 | 200/255 | 25 | 16 | 22 | 15 درجة |
| 450 | 18 | 200/255 | 25 | 16 | 22 | 15 درجة |
| 500 | 20 | 200/255 | 25 | 16 | 22 | 15 درجة |
| 600 | 24 | 260 | 25 | 16 | 22 | 15 درجة |
| 700 | 28 | 260 | 25 | 16 | 22 | 15 درجة |
| 800 | 32 | 260 | 25 | 16 | 22 | 15 درجة |
| 900 | 36 | 260 | 25 | 16 | 22 | 15 درجة |
| 1000 | 40 | 260/300 | 25 | 16 | 24 | 15 درجة |
| 1100 | 44 | 300 | 25 | 16 | 24 | 15 درجة |
| 1200 | 48 | 300 | 25 | 16 | 24 | 15 درجة |
|
ملاحظة: إذا كان الوسط عبارة عن زيت أو مواد حمضية أو قلوية، وكانت هناك متطلبات خاصة لدرجة حرارة العمل، فيمكنك تخصيصه عن طريق إرسال خطاب أو رسم. يرجى التحديد عند الطلب |
تفاصيل المنتج
تدفق الإنتاج
|
1. المواد الخام المستوى الأعلى CR/EPDM/NBR المواد الخام المطاطية, لا يوجد مطاط معاد تدويره |
2. اللدائن والاختلاط تركيبة خاصة لتحسين الانحناء بالنايلون، للحصول على قوة أفضل وختم |
3. التفاف الفراغات العمل تقوية أسلاك الفولاذ المطلية بالكوبر تمنع السحب |
|
4. الفلكنة آلة الفلكنة الأوتوماتيكية تضمن وقت الفلكنة والضغط |
5.التفتيش |
6. التغليف |
طلب
معيار مشترك التوسع المطاطيتستخدم على نطاق واسع في مختلف المجالات، بما في ذلك البناء والصناعات الكيماوية وبناء السفن ومياه الصنبور والغاز وخطوط الأنابيب الكيميائية وخطوط أنابيب البترول وخطوط أنابيب المواد الغذائية وخطوط أنابيب تكييف الهواء ومعالجة مياه الصرف الصحي.
خدماتنا
1.24 ساعة على الانترنت
2. قدمت عينات مجانية
3. دعم التخصيص
4. تقديم الرسومات
5. طرق دفع متعددة للاختيار من بينها
6. فحص المصنع (المواد والمواصفات والكمية والضغط والتغليف)
7. فترة الضمان الطويلة
8. التعبئة والتغليف المناسبة للنقل
عملائنا
شهادة
التعليمات
في حين أن PTFE النقي يمكنه تحمل درجات الحرارة المرتفعة، فإن الحد الإجمالي للموصل المرن المبطن يحكمه الغلاف الخارجي من المطاط الصناعي الهيكلي. تم تحسين وحدات الخدمة الشاقة لدينا لتعمل بشكل متواصل عند درجات حرارة تصل إلى 115 درجة مئوية، مما يوفر هامش أمان واسعًا لمعظم عمليات نقل المواد الكيميائية الساخنة شديدة التآكل وتطبيقات معالجة الأنابيب.
تم تصميم الحواف الفولاذية على شكل حواف دوارة/مساندة فضفاضة. إنها تدور بحرية حول طوق المطاط المصبوب وPTFE قبل تثبيتها. يتيح ذلك دورانًا سهلاً بزاوية 360 درجة لمحاذاة فتحات المسامير بشكل مثالي مع خط الأنابيب الخاص بك، مما يمنع المنافيخ المرنة من الالتواء أو الدوران أثناء الإعداد.
يُعرف هذا بتصميم الوجه المتوهج أو المقلوب. من خلال تمديد بطانة PTFE بالكامل خارج التجويف وعبر وجه الحافة، فإنها تضمن أن الوسائط المسببة للتآكل المتدفقة لا تلامس PTFE إلا على الإطلاق، وليس الحافة الفولاذية الداعمة أبدًا. يعمل هذا التوهج أيضًا بمثابة حشية مدمجة لكامل الوجه، مما يلغي الحاجة إلى حشوات كيميائية منفصلة ومكلفة.
