مكان المنشأ:
الصين
اسم العلامة التجارية:
JINGNING
إصدار الشهادات:
CE，ISO
رقم الموديل:
RLJS
اتصل بنا

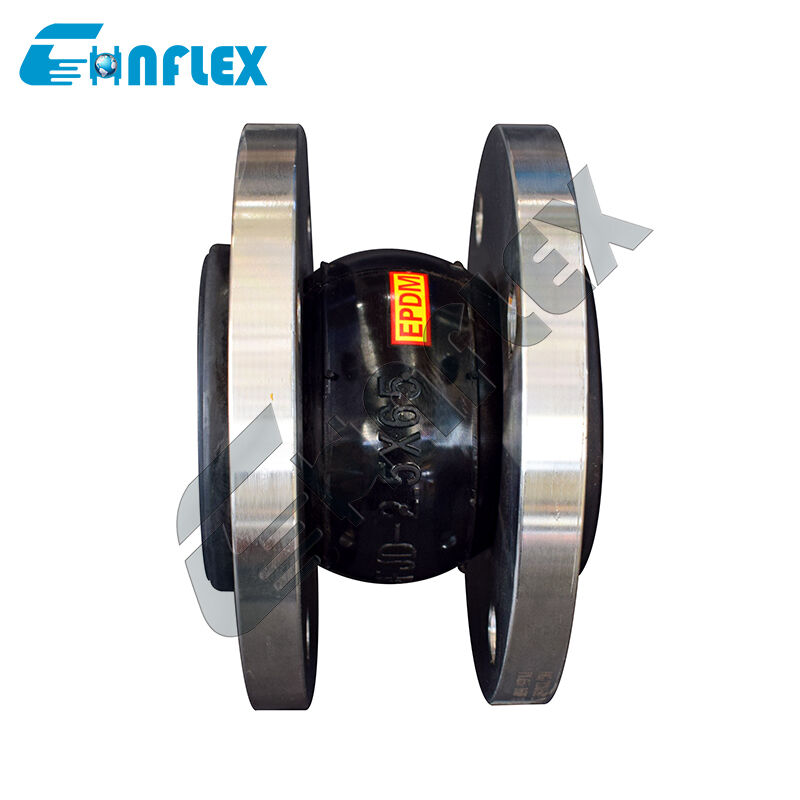

تخصيص الأنابيب المشتركة توسيع شفة نوع مشترك مرن في الأنابيب
وصف المنتج
تم تصميم المفصل المرن من نوع شفة الأنبوب المخصص في الأنابيب لتوفير مرونة موثوقة وامتصاص الاهتزاز وتعويض الحركة لمختلف أنظمة الأنابيب الصناعية. مصنوع من مواد مطاطية عالية الجودة وطبقات قماش معززة، المفصل المرن يمتص بشكل فعال التمدد الحراري، الضغط المحوري، الإزاحة الجانبية، والحركة الزاوية مع تقليل الضوضاء وحماية معدات خطوط الأنابيب من الإجهاد الميكانيكي وأضرار الاهتزاز. يضمن اتصال نوع الحافة التثبيت الآمن والتوافق مع معايير الحافة الدولية مثل ANSI، وDIN، وJIS، وBS. تتوفر حلول مخصصة بناءً على حجم خط الأنابيب، وضغط العمل، ودرجة الحرارة، ومتطلبات حفر الفلنجة، ووسائط التشغيل لتلبية متطلبات التطبيقات المختلفة. يستخدم على نطاق واسع في أنظمة إمداد المياه، ومشاريع HVAC، والمصانع الكيميائية، والهندسة البحرية، ومحطات الطاقة، وخطوط أنابيب نقل السوائل الصناعية، فإن وصلة تمديد الأنابيب المرنة هذه توفر أداء إغلاق ممتاز، ومقاومة للتآكل، وموثوقية تشغيلية طويلة المدى.
خصائص الأداء
1. المرونة: تستوعب الحركات المحورية والجانبية والزاوية.
2. المتانة: وصلة تمديد الأنابيب المقواة توفر أداء طويل الأمد.
3. مقاومة التآكل: يقاوم البيئات العدوانية والمواد الكيميائية.
4. تقليل الضوضاء والاهتزاز: يخفف الاهتزازات وموجات الصدمة.
5. سهولة التركيب والصيانة: التصميم المدمج ووصلات الحافة القياسية تسهل عملية التثبيت والصيانة.
مواصفات المنتج
| مقاس | طول | الحركات المسموح بها في العملية | ||||
| مم | بوصة | مم | الضغط المحوري ملم | التمديد المحوري مم |
الحركة العرضية مم |
الانحراف الزاوي ملم |
| 25 | 1 | 130/152 | 20 | 12 | 14 | 15 درجة |
| 32 | 1 1/4 | 95/130/152 | 20 | 12 | 14 | 15 درجة |
| 40 | 1 1/2 | 95/130/152 | 20 | 12 | 14 | 15 درجة |
| 50 | 2 | 105/130/152 | 20 | 12 | 14 | 15 درجة |
| 65 | 2 1/2 | 115/130/152 | 20 | 12 | 14 | 15 درجة |
| 80 | 3 | 130/135/152 | 20 | 12 | 14 | 15 درجة |
| 100 | 4 | 130/152 | 20 | 12 | 14 | 15 درجة |
| 125 | 5 | 130/152/165 | 20 | 12 | 14 | 15 درجة |
| 150 | 6 | 130/152/185 | 20 | 12 | 14 | 15 درجة |
| 200 | 8 | 130/152/210 | 20 | 12 | 14 | 15 درجة |
| 250 | 10 | 130/203/230 | 20 | 12 | 14 | 15 درجة |
| 300 | 12 | 130/203/245 | 25 | 16 | 22 | 15 درجة |
| 350 | 14 | 200/255 | 25 | 16 | 22 | 15 درجة |
| 400 | 16 | 200/255 | 25 | 16 | 22 | 15 درجة |
| 450 | 18 | 200/255 | 25 | 16 | 22 | 15 درجة |
| 500 | 20 | 200/255 | 25 | 16 | 22 | 15 درجة |
| 600 | 24 | 260 | 25 | 16 | 22 | 15 درجة |
| 700 | 28 | 260 | 25 | 16 | 22 | 15 درجة |
| 800 | 32 | 260 | 25 | 16 | 22 | 15 درجة |
| 900 | 36 | 260 | 25 | 16 | 22 | 15 درجة |
| 1000 | 40 | 260/300 | 25 | 16 | 24 | 15 درجة |
| 1100 | 44 | 300 | 25 | 16 | 24 | 15 درجة |
| 1200 | 48 | 300 | 25 | 16 | 24 | 15 درجة |
|
ملاحظة: إذا كان الوسط عبارة عن زيت أو مواد حمضية أو قلوية، وكانت هناك متطلبات خاصة لدرجة حرارة العمل، فيمكنك تخصيصه عن طريق إرسال خطاب أو رسم. يرجى التحديد عند الطلب |
تفاصيل المنتج
تدفق الإنتاج
|
1. المواد الخام المستوى الأعلى CR/EPDM/NBR المواد الخام المطاطية, لا يوجد مطاط معاد تدويره |
2. اللدائن والاختلاط تركيبة خاصة لتحسين الانحناء بالنايلون، للحصول على قوة أفضل وختم |
3. التفاف الفراغات العمل تقوية أسلاك الفولاذ المطلية بالكوبر تمنع السحب |
|
4. الفلكنة آلة الفلكنة الأوتوماتيكية تضمن وقت الفلكنة والضغط |
5.التفتيش |
6. التغليف |
طلب
تستخدم المفاصل المرنة في الأنابيب على نطاق واسع في مختلف المجالات، بما في ذلك البناء والصناعات الكيماوية وبناء السفن ومياه الصنبور والغاز وخطوط الأنابيب الكيميائية وخطوط أنابيب البترول وخطوط أنابيب المواد الغذائية وخطوط أنابيب تكييف الهواء ومعالجة مياه الصرف الصحي.
خدماتنا
1.24 ساعة على الانترنت
2. قدمت عينات مجانية
3. دعم التخصيص
4. تقديم الرسومات
5. طرق دفع متعددة للاختيار من بينها
6. فحص المصنع (المواد والمواصفات والكمية والضغط والتغليف)
7. فترة الضمان الطويلة
8. التعبئة والتغليف المناسبة للنقل
عملائنا
شهادة
التعليمات
س1: ما هي مادة الوصلة المرنة في الأنابيب؟
أ1: يمكن أن تكون المادة EPDM، NBR، CR، SBR.. ذلك يعتمد على حالة العمل.
س2:ما هي فترة الضمان للوصلة المرنة في الأنابيب؟
أ2: نحن نقدم ضمان لمدة 18 شهرًا.
س3: ما هي درجة حرارة العمل للمفاصل المرنة في الأنابيب؟
أ3: درجة حرارة العمل هي -20 درجة مئوية ~ 100 درجة مئوية.
س 4: ما هي حزمة الوصلات المرنة في الأنابيب؟
A4: العبوة عبارة عن صندوق كرتوني وحالة خشبية رقائقية قوية.
