مكان المنشأ:
الصين
اسم العلامة التجارية:
JINGNING
إصدار الشهادات:
CE，ISO
رقم الموديل:
RLJS
اتصل بنا

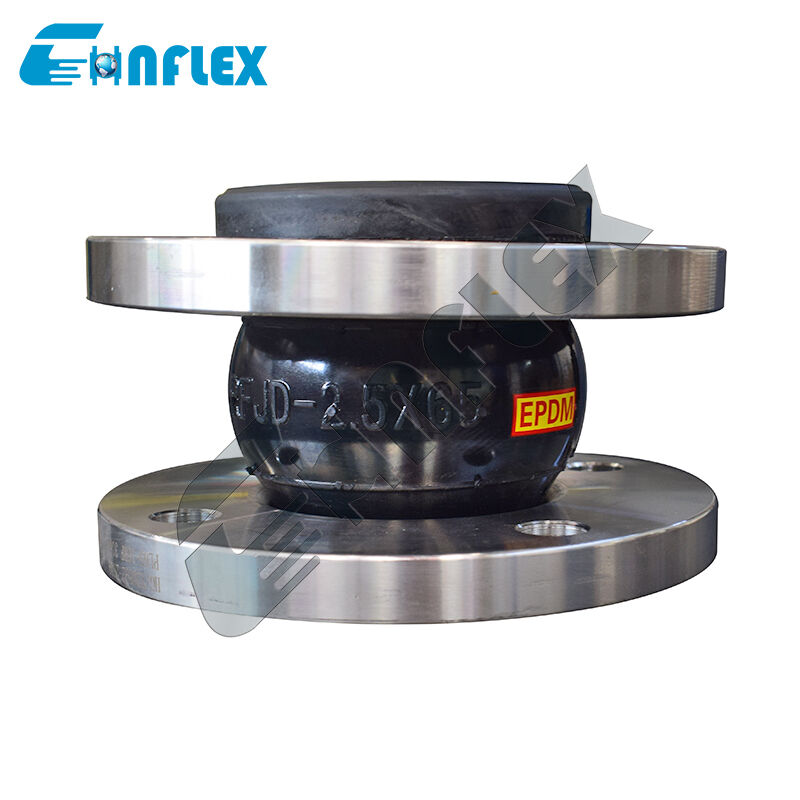

EPDM واحد الكرة NBR CR توسيع المفاصل المشتركة نوع اللحاء المرن
وصف المنتج
Single Sphere EPDM NBR CR Expand Joint Flange Type Flexible Bellows هو مفصل توسع مطاطي عالي الأداء مصمم لتوفير مرونة ممتازة ، وامتصاص الاهتزاز ،والحد من الضوضاء في أنظمة الأنابيب الصناعيةيسمح الهيكل الكروية واحدة تعويض فعال للتوسع الحراري، الضغط المحوري، الحركة الجانبية، والنزوح الزاوي، مما يساعد على حماية المضخات والصمامات،والأنابيب من الإجهاد الميكانيكي والأضرار التشغيليةالمصنوعة من المواد المطاطية الراقية EPDM، NBR، أو CR، يمكن اختيار النفخات المرنة وفقا لبيئات العمل المختلفة ومتطلبات وسائل الإعلام.البخار، وتطبيقات المقاومة الكيميائية ؛ يوفر NBR مقاومة متفوقة للنفط والوسائط القائمة على البترول ؛ في حين يوفر CR (Neoprene) مقاومة ممتازة للطقس والأوزون ومياه البحر والتكسر.يضمن الاتصال النوع الفلنج سهولة التثبيت والتوافق مع المعايير الدولية مثل ANSI، DIN ، JIS ، و BS. تستخدم على نطاق واسع في أنظمة معالجة المياه ، ومشاريع HVAC ، والهندسة البحرية ، والمصانع الكيميائية ، وأنظمة خطوط الأنابيب الصناعية ،هذا المفاصل المرنة التوسع المشترك يوفر أداء الختم الموثوق بها، والمتانة، وطول عمر الخدمة في ظروف تشغيل متطلبة.
خصائص الأداء
1المرونة: تستوعب الحركات المحورية والجانبية والزاوية.
2المدى الطويل: يمنح المفاصل الموسعة المقوية أداءً طويل الأمد.
3مقاومة للتآكل: مقاومة للبيئات العدوانية والمواد الكيميائية.
4تخفيف الضوضاء والاهتزاز: يخفف الاهتزازات وموجات الصدمة
5سهولة التثبيت والصيانة: التصميم المدمج والاتصالات القياسية للشريحة تسهل التثبيت والصيانة.
مواصفات المنتج
| الحجم | الطول | الحركات المسموح بها أثناء التشغيل | ||||
| ملم | بوصة | ملم | ضغط المحوري | التمدد المحوري ملم |
الحركة العرضية ملم |
الانحناء الزاوي في ملم |
| 25 | 1 | 130/152 | 20 | 12 | 14 | 15 درجة |
| 32 | 1 1/4 | 95/130/152 | 20 | 12 | 14 | 15 درجة |
| 40 | واحد ونصف | 95/130/152 | 20 | 12 | 14 | 15 درجة |
| 50 | 2 | 105/130/152 | 20 | 12 | 14 | 15 درجة |
| 65 | 2 1/2 | 115/130/152 | 20 | 12 | 14 | 15 درجة |
| 80 | 3 | 130/135/152 | 20 | 12 | 14 | 15 درجة |
| 100 | 4 | 130/152 | 20 | 12 | 14 | 15 درجة |
| 125 | 5 | 130/152/165 | 20 | 12 | 14 | 15 درجة |
| 150 | 6 | 130/152/185 | 20 | 12 | 14 | 15 درجة |
| 200 | 8 | 130/152/210 | 20 | 12 | 14 | 15 درجة |
| 250 | 10 | 130/203/230 | 20 | 12 | 14 | 15 درجة |
| 300 | 12 | 130/203/245 | 25 | 16 | 22 | 15 درجة |
| 350 | 14 | 200/255 | 25 | 16 | 22 | 15 درجة |
| 400 | 16 | 200/255 | 25 | 16 | 22 | 15 درجة |
| 450 | 18 | 200/255 | 25 | 16 | 22 | 15 درجة |
| 500 | 20 | 200/255 | 25 | 16 | 22 | 15 درجة |
| 600 | 24 | 260 | 25 | 16 | 22 | 15 درجة |
| 700 | 28 | 260 | 25 | 16 | 22 | 15 درجة |
| 800 | 32 | 260 | 25 | 16 | 22 | 15 درجة |
| 900 | 36 | 260 | 25 | 16 | 22 | 15 درجة |
| 1000 | 40 | 260/300 | 25 | 16 | 24 | 15 درجة |
| 1100 | 44 | 300 | 25 | 16 | 24 | 15 درجة |
| 1200 | 48 | 300 | 25 | 16 | 24 | 15 درجة |
|
ملاحظة: إذا كانت الوسيلة هي النفط أو المواد الحمضية أو القلوية ، وهناك متطلبات خاصة لدرجة حرارة العمل ، يمكنك تخصيصها عن طريق إرسال رسالة أو رسم.الرجاء تحديد عند الطلب |
تفاصيل المنتج
تدفقات الإنتاج
|
1المواد الخام المستوى الأعلى CR/EPDM/NBR المواد الخام المطاطية لا مطاط معاد تدويره |
2.التجمييل وخلط صياغة خاصة لتحسين الانحناء مع النايلون،لتحسين القوة،الختم |
3.الملابس المهبلة تغلف الفولاذ المقوىwإيررEinforcement منع السحب |
|
4-تتأرجح آلة التشويش الآليeغير مؤكدvوقت الضغط |
5-تفتيش |
6التعبئة |
التطبيق
تستخدم الألواح المرنة على نطاق واسع في مختلف المجالات، بما في ذلك البناء، الصناعة الكيميائية، بناء السفن، مياه الصنبور، الغاز، خطوط الأنابيب الكيميائية، خطوط الأنابيب البترولية، خطوط الأنابيب الغذائية،أنابيب تكييف الهواء، ومعالجة مياه الصرف الصحي.
خدماتنا
1. على الإنترنت على مدار 24 ساعة
2عينات مجانية
3دعم التخصيص
4.قدم الرسومات
5أساليب دفع متعددة للاختيار
6فحص المصنع (المواد والمواصفات والكمية والضغط والتغليف)
7فترة ضمان طويلة
8.تغليف مناسب للنقل
عملائنا
شهادة
الأسئلة الشائعة
الربع الأولما هو مادة "بيلوز" المرن؟
A1المادة يمكن أن تكون EPDM،NBR،CR،SBR..
Q2ما هي فترة الضمان لـ (فليكسيبل بيلوز) ؟
A2نحن نقدم ضمان 18 شهراً
الربع الثالثما هي الشهادات التي يمكن أن تقدمها من Bellows مرنة؟
A3:يمكننا توفير شهادة CE، ISO.
الربع الرابعهل يمكن أن نحصل على عينة من (بيلوز) المرن؟
A4نعم، يمكننا أن نقدم لك عينات لاختبار الجودة.
