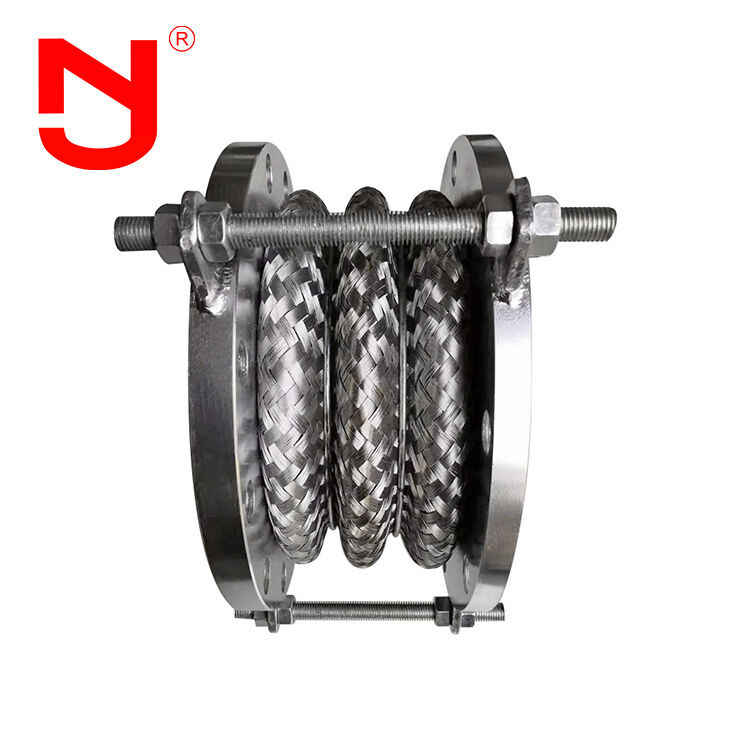

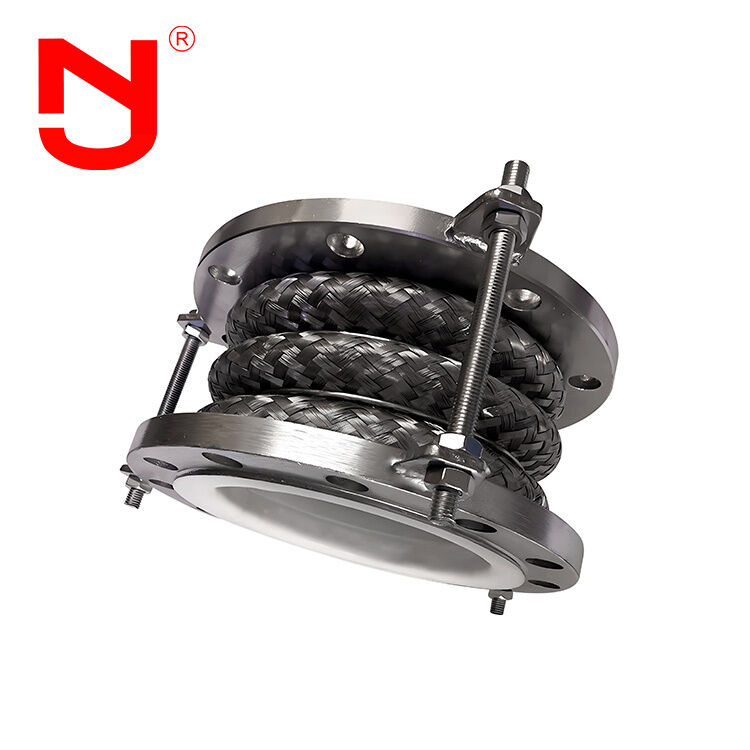

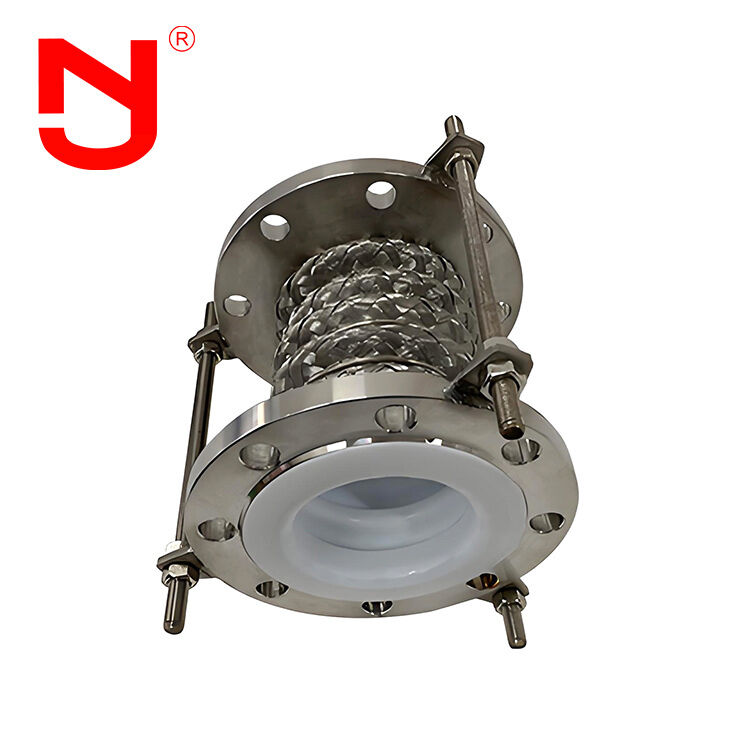

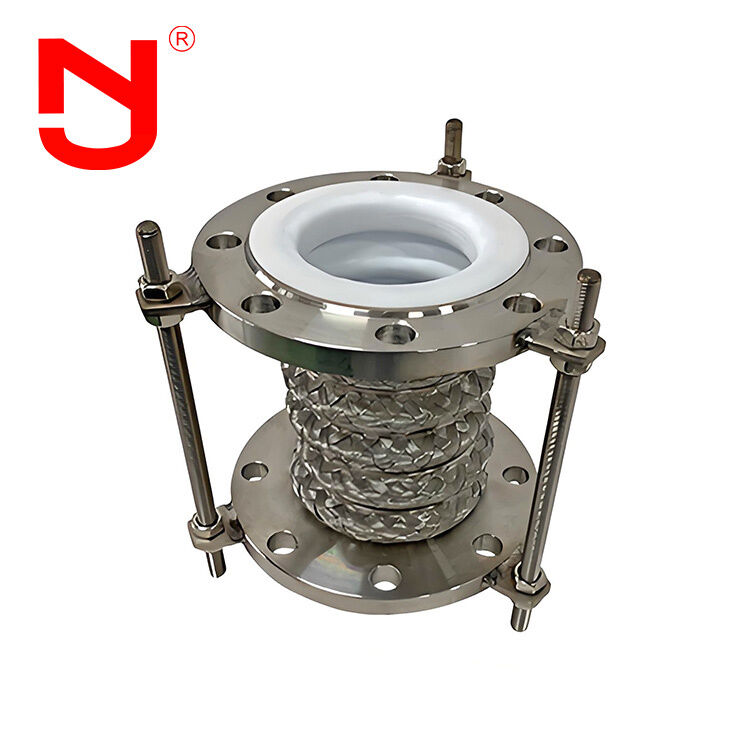

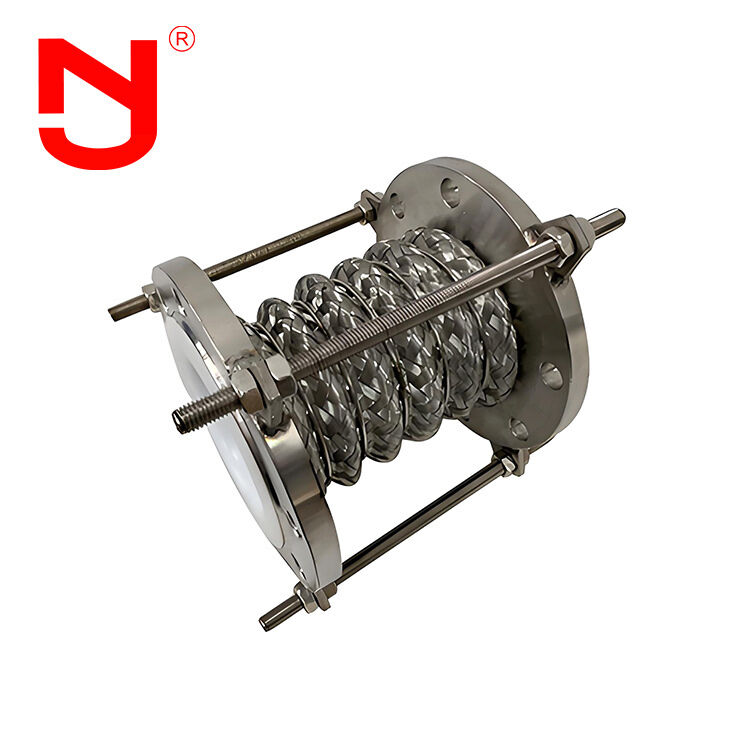

مفصل التوسع المشترك مبادلة الحرارة SS316 المقاومة العالية Ptfe مغلفة مفصل التوسع المرن
مفاصل توسع المبادل الحراري هي مكونات مرنة متخصصة مصممة لأنظمة أنابيب المبادل الحراري، مصممة لاستيعاب التوسع الحراري، الانكماش،عدم التواء الزاوي/الجانبي والاهتزاز الناجم عن اختلافات درجة الحرارة الشديدة وتدفق السوائل في عمليات تبادل الحرارةالمصنوع من مواد عالية الأداء مثل النفايات من الفولاذ المقاوم للصدأ، المطاط EPDM/PTFE والفولاذ المسبوبالهياكل المقوية ذات الاتصالات القياسية المزدوجة/المزدوجة للاندماج السلس مع أنابيب المبادل الحراريهذه المفاصل تخفف بفعالية من الإجهاد الميكانيكي على غلاف المبادل الحراري ، ورق الأنابيب ، والأنابيب والدعم الثابت ، مما يمنع تسرب المفاصل ، والتشوه الهيكلي وتلف المعدات.تستخدم على نطاق واسع في مبادلات الحرارة الصناعية، صفيحة، النوع المزدوج) للصناعات HVAC والكيميائية والنفطية والطاقة ومعالجة الأغذية، واختيارها الدقيق والتركيب السليم والتفتيش المنتظمالتشغيل المستقر وطويل الأمد لأنظمة مبادلة الحرارة في ظل ظروف عمل قاسية.
المفاصل المرنة الموسعة المزودة بـ Ptfe لها الخصائص التالية:
مع الأخذ بعين الاعتبار مزايا هذا المنتج ، فإن عمر خدمته يتجاوز بكثير عمر خرطومات البخار الحالية. لا يتطلب الاستخدام الطويل الأجل استبدال ، مما يقلل إلى حد كبير من تكاليف الاستخدام ،تحسين الكفاءة، ويكون اقتصاديا وعمليا.
معايير التقنيةمفصل التوسع المعدني المغطى بـ PTFE
|
قطرها (ملم) |
درجة الضغط |
المساحة المتاحة من المستنقعات (cm2) |
الحجم الأقصى للقطر الخارجي |
الطول |
|||
|
1.0 |
1.6 |
2.5 |
الشريط
|
أنبوب
|
|||
|
32
|
20/26
|
18/63
|
15/98
|
16
|
225
|
160/250
|
264/280
|
|
40
|
20/24
|
18/89
|
15/98
|
23
|
244
|
164/259
|
269/289
|
|
50
|
20/70
|
18/70
|
15/106
|
37
|
259
|
172/276
|
282/306
|
|
65
|
26/44
|
22/55
|
15/138
|
55
|
270
|
215/294
|
300/322
|
|
80
|
34/33
|
28/41
|
19/68
|
81
|
284
|
240/338
|
344/366
|
|
100
|
40/75
|
35/93
|
25/54
|
121
|
304
|
235/317
|
323/345
|
|
125
|
38/59
|
34/74
|
29/117
|
180
|
334
|
282/314
|
316/342
|
|
150
|
40/62
|
34/78
|
29/92
|
257
|
364
|
282/339
|
338/367
|
|
200
|
59/52
|
53/58
|
46/65
|
479
|
442
|
340/402
|
402/426
|
|
250
|
87/35
|
79/39
|
48/78
|
769
|
507
|
393/459
|
493/399
|
|
300
|
87/37
|
79/41
|
71/47
|
1105
|
562
|
464/525
|
564/565
|
|
350
|
87/44
|
79/48
|
71/45
|
1307
|
622
|
509/564
|
609/604
|
|
400
|
87/43
|
79/47
|
71/47
|
1611
|
562
|
522/566
|
622/628
|
|
450
|
87/37
|
79/41
|
47/75
|
1972
|
700
|
403/498
|
503/523
|
|
500
|
87/68
|
79/75
|
71/45
|
2445
|
760
|
431/523
|
531/554
|
|
600
|
87/85
|
79/94
|
71/82
|
3534
|
835
|
478/548
|
578/588
|
|
700
|
87/77
|
79/85
|
71/103
|
4717
|
1110
|
490
|
590
|
|
800
|
102/102
|
94/112
|
71/95
|
5822
|
1265
|
502
|
602
|
|
900
|
102/97
|
94/107
|
80/123
|
7620
|
1186
|
/
|
698
|
|
1000
|
102/105
|
94/106
|
82/117
|
9043
|
1286
|
/
|
692
|
المفاصل المرنة للتوسع المكسوةالتفاصيل تظهر
عملية إنتاج مفاصل توسع المبادلات الحرارية
هل تعرف كيف يتم صنع مفاصل التوسع عالية الجودة لمبادل الحرارة؟ دعونا نرى مع JINGNING.
يمكن معالجة مفاصل توسع المبادل الحراري إلى أنواع مختلفة وفقا لاحتياجات مختلفة
جينجنغ لديها أكثر من 17 عاما من الخبرة في التصميم في تصنيع المفاصل التوسعية مرنة ، المفاصل التوسعية المطاطية، المفاصل المعدنية، مفاصل تفكيك،أنابيب وأدوات الأنبوب الصناعية الأخرى. بيتبع التوسعتلبي المعايير الدولية مثل GB، ISO، DIN، ANSI، BS، JIS والمتطلبات الخاصة للعملاء.
Ptfe المكسوة المرنة التوسع المشتركة
1مفاصل توسع المبادل الحراري هو سعر الصناعة
217 سنة من الخبرة في التصنيع و 5 سنوات من الخبرة في التصدير
3. بيتبع التوسعلديه فحص صارم للجودة، والجودة تتجاوز بكثير معيار الصناعة.
4المواصفات المختلفةيتبع التوسعتخصيص قاعدة القالب و OEM
5حرةيتبع التوسعالعينات
6مخزون كبير منيتبع التوسع
المفاصل المرنة للتوسع المكسوةالتطبيق
بسبب مرونتها، المفاصل التوسعة مبادلة الحرارة يمكن تعويض التشوه أو التشوهات الأخرى للفارق في درجة الحرارة بين المعدات والخط الأنابيب، ومنع الاهتزاز، وتقليل قوة دفع خط الأنابيب على المعدات،والتكيف مع التسوية غير المتساوية من أساس خزان النفطيمكن استخدام مفصل التوسع المرن المكسو من Ptfe على نطاق واسع في الصناعة الكيميائية ، تكرير النفط ، الطاقة الكهربائية ، الصناعة الخفيفة ، الطاقة الذرية ، المعادن ، الآلات ، الأدوات ، السفينة ،الطيران والفضاء والإدارات الأخرىمع التطبيق الواسع للأنابيب الكهربائية والأنابيب الحرارية في الصناعة والمجال المدني ، فإن متطلبات التوسع النفخة أعلى وأكبر.
الأسئلة الشائعة
س1:هل يمكن وضع علامة على مفاصل توسع المبادل الحراري مع شعار مخصص؟
A1:نعم، يمكن أن تكون معلّمة بشعارك. يمكننا توفير خدمة OEM وODM.
س2:ما هو طول الوجه إلى الوجه من مفاصل توسيع المبادل الحراري؟
A2:طول الوجه إلى الوجه يمكن أن يكون L130, L152, L203... يمكننا أيضا قبول الطول المخصص وفقًا لمتطلباتك.
السؤال 3:هل يمكن أن تقدم رسومات لمفاصل توسيع المبادل الحراري؟
A3:نعم،يمكننا توفير الرسومات بالنسبة لك. يرجى الاتصال بنا للحصول على رسم منيتبع التوسع.
السؤال 4:ما هي الشهادات من مفاصل توسيع المبادلات الحرارية التي يمكنك تقديمها؟
A4:يمكننا توفير شهادة الموافقة على الموافقة على الموافقة على الموافقة
السؤال 5:أيمكننا الحصول على عينة من مفاصل توسيع المبادل الحراري؟
A5:نعم، يمكننا أن نقدم لك عينات لتحقيق الجودة.
