مكان المنشأ:
الصين
اسم العلامة التجارية:
JINGNING
إصدار الشهادات:
CE、ZTC
رقم الموديل:
JDZ
اتصل بنا

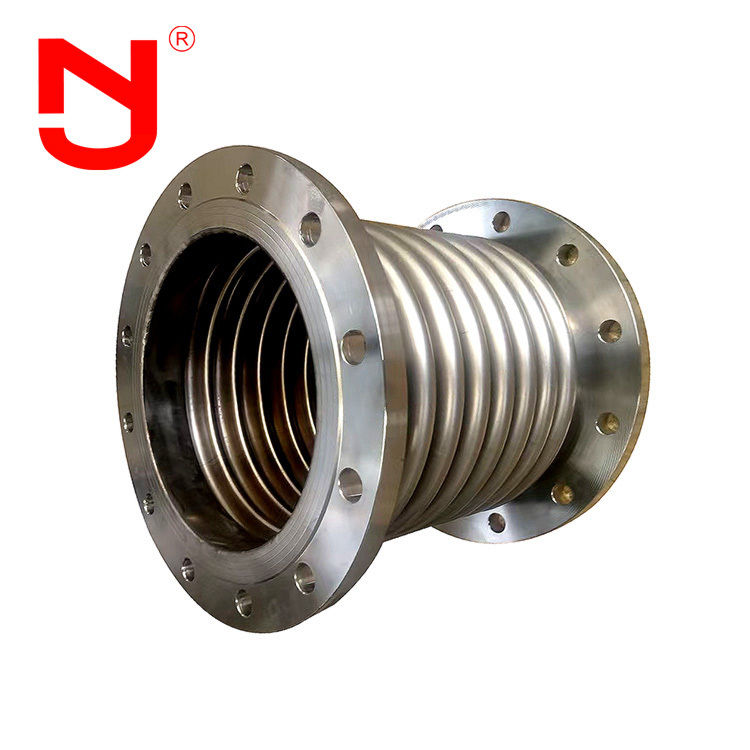

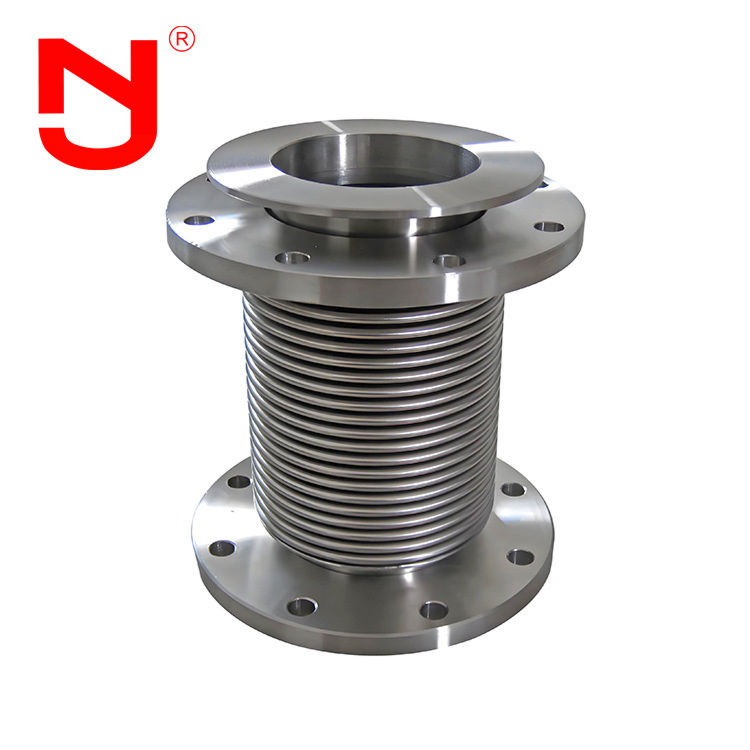

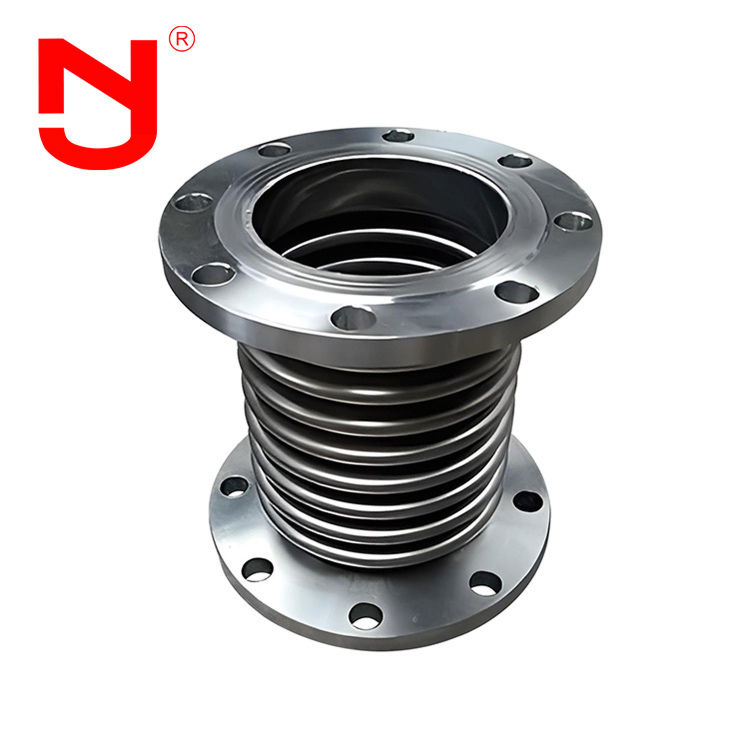

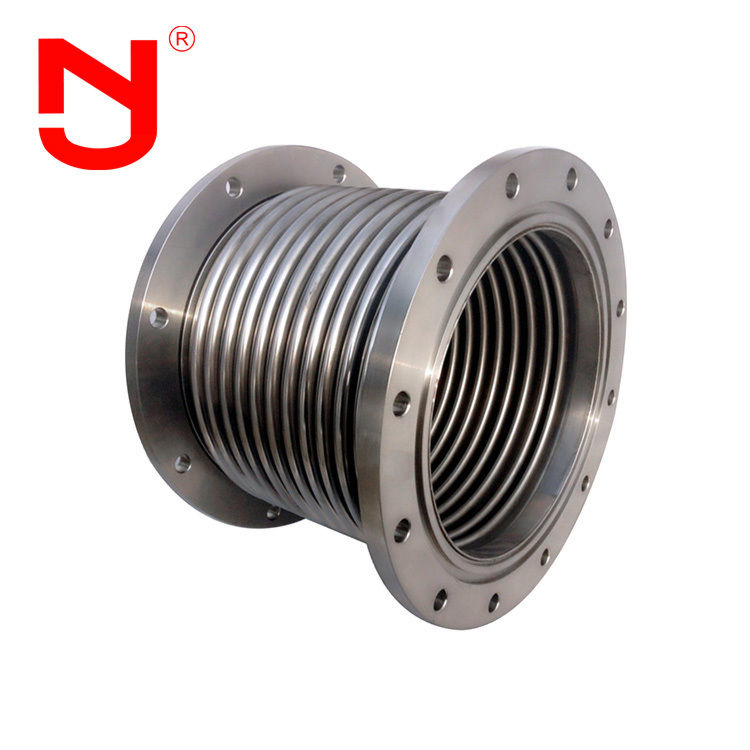

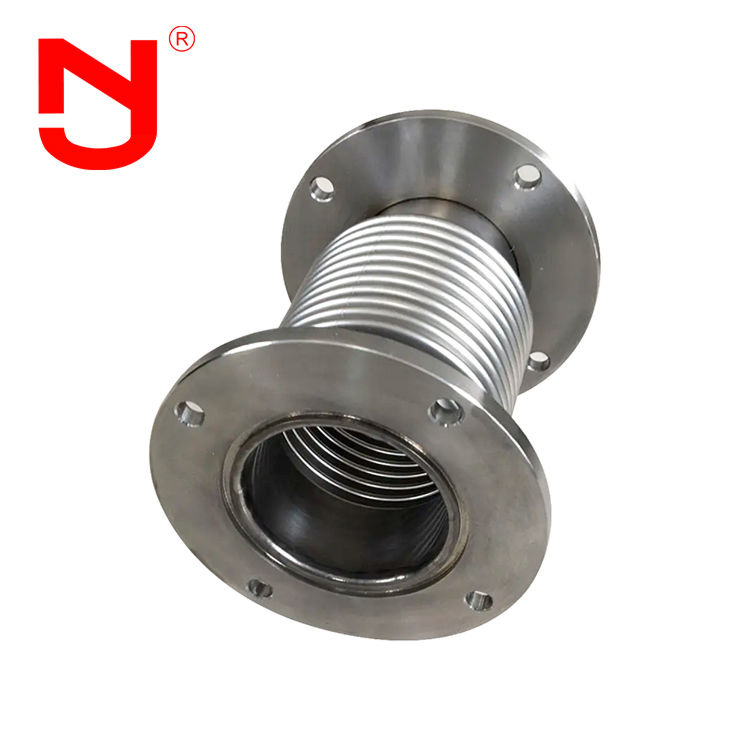

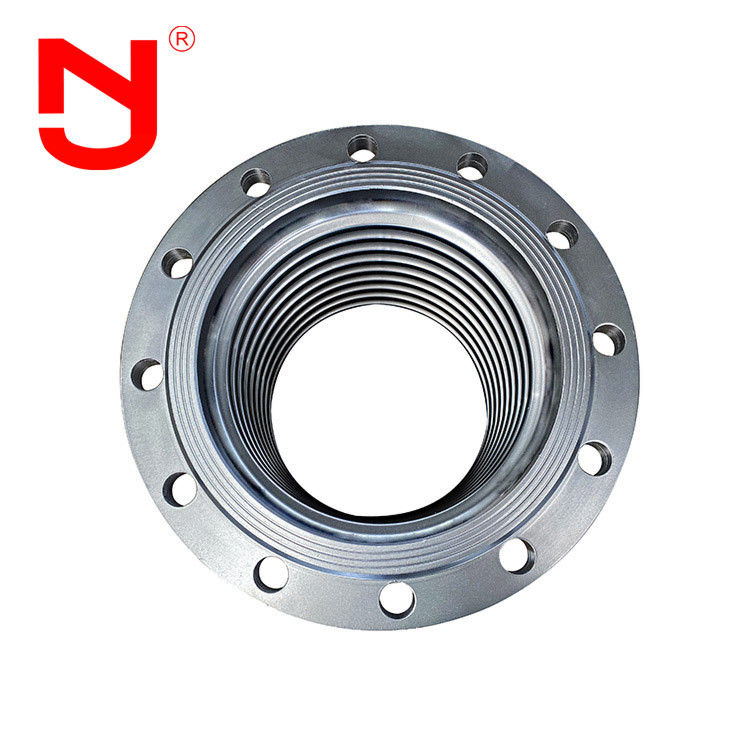

مرفق التوسع المعدني SS316 المقاومة العالية نوع المرفق التوسعي
المفصل التوسعي من نوع Bellows هو رابط مرن مصنوع من الفولاذ المقاوم للصدأ 316 (SS316) ، يحتوي على نبتة ملفوفة مصممة لاستيعاب التوسع الحراري والاهتزاز والحركة في أنظمة الأنابيب."مقاومته العالية" تعني أداء استثنائي في ظروف صعبة، وخاصة توفر مقاومة عالية للتآكل (وخاصة ضد الكلوريدات) ومقاومة مستمرة لدرجات الحرارة العالية ، مع الحفاظ على احتواء الضغط.
أداء مفصل التوسع من نوع Bellows
العنصر المرن الرئيسي لمفصل التوسع من نوع Bellows هو النفقات الفولاذية المقاومة للصدأ. من خلال التوسع وانحناء النفقات ، يعوض مفصل التوسع المرن خط الأنابيب في المحور ،الاتجاهات العرضية والزاوية.التوسعيمكن أن تلعب الأدوار التالية:
1المفصل التوسعي من نوع Bellows يمتص التشوه الحراري المحوري والعرضي والزاوي للأنابيب.
2يمكن أن يمتص المفاصل التوسعية من نوع Bellows اهتزاز المعدات ويقلل من تأثير اهتزاز المعدات على خط الأنابيب.
3يمكن أن يمتص المفصل التوسعي من نوع Bellows تشوه خط الأنابيب الناجم عن الزلزال والانحدارات الأرضية.
معايير التقنية لمفاصل التوسع من نوع البلو
|
قطرها (ملم)
|
درجة الضغط |
المساحة المتاحة من المستنقعات (cm2)
|
الحجم الأقصى للقطر الخارجي
|
الطول |
|||
|
1.0 |
1.6 |
2.5 |
الشريط
|
أنبوب
|
|||
|
32
|
20/26
|
18/63
|
15/98
|
16
|
225
|
160/250
|
264/280
|
|
40
|
20/24
|
18/89
|
15/98
|
23
|
244
|
164/259
|
269/289
|
|
50
|
20/70
|
18/70
|
15/106
|
37
|
259
|
172/276
|
282/306
|
|
65
|
26/44
|
22/55
|
15/138
|
55
|
270
|
215/294
|
300/322
|
|
80
|
34/33
|
28/41
|
19/68
|
81
|
284
|
240/338
|
344/366
|
|
100
|
40/75
|
35/93
|
25/54
|
121
|
304
|
235/317
|
323/345
|
|
125
|
38/59
|
34/74
|
29/117
|
180
|
334
|
282/314
|
316/342
|
|
150
|
40/62
|
34/78
|
29/92
|
257
|
364
|
282/339
|
338/367
|
|
200
|
59/52
|
53/58
|
46/65
|
479
|
442
|
340/402
|
402/426
|
|
250
|
87/35
|
79/39
|
48/78
|
769
|
507
|
393/459
|
493/399
|
|
300
|
87/37
|
79/41
|
71/47
|
1105
|
562
|
464/525
|
564/565
|
|
350
|
87/44
|
79/48
|
71/45
|
1307
|
622
|
509/564
|
609/604
|
|
400
|
87/43
|
79/47
|
71/47
|
1611
|
562
|
522/566
|
622/628
|
|
450
|
87/37
|
79/41
|
47/75
|
1972
|
700
|
403/498
|
503/523
|
|
500
|
87/68
|
79/75
|
71/45
|
2445
|
760
|
431/523
|
531/554
|
|
600
|
87/85
|
79/94
|
71/82
|
3534
|
835
|
478/548
|
578/588
|
|
700
|
87/77
|
79/85
|
71/103
|
4717
|
1110
|
490
|
590
|
|
800
|
102/102
|
94/112
|
71/95
|
5822
|
1265
|
502
|
602
|
|
900
|
102/97
|
94/107
|
80/123
|
7620
|
1186
|
/
|
698
|
|
1000
|
102/105
|
94/106
|
82/117
|
9043
|
1286
|
/
|
692
|
النوع من التوسع في المفصل التفاصيل
عملية إنتاج المفاصل التوسعية من نوع Bellows
هل تعرف كيفية وجود جودة عالية Bellows نوع التوسع المفاصل هل فهمت؟ لنرى مع (جينجنيج)
يمكن معالجة Bellows نوع التوسع المشترك إلى أنواع مختلفة وفقا لاحتياجات مختلفة
جينجنغ لديها أكثر من 17 عاما من الخبرة في التصميم في تصنيع المفاصل التوسعية مرنة ، المفاصل التوسعية المطاطية، المفاصل المعدنية، مفاصل تفكيك،أنابيب وأدوات الأنبوب الصناعية الأخرى. بيتبع التوسعتلبي المعايير الدولية مثل GB، ISO، DIN، ANSI، BS، JIS والمتطلبات الخاصة للعملاء.
النوع من التوسع المشترك
1المفاصل الموسعة هو سعر الصناعة
217 سنة من الخبرة في التصنيع و 5 سنوات من الخبرة في التصدير
3. بيتبع التوسعلديه فحص صارم للجودة، والجودة تتجاوز بكثير معيار الصناعة.
4المواصفات المختلفةيتبع التوسعتخصيص قاعدة القالب و OEM
5حرةيتبع التوسعالعينات
6مخزون كبير منيتبع التوسع
نوع التوسع التطبيق المشترك
بسبب مرونتهايتبع التوسعيمكن تعويض التشوه أو التشوهات الأخرى للفارق في درجة الحرارة بين المعدات والخط الأنابيب، ومنع الاهتزاز، وتقليل قوة دفع خط الأنابيب على المعدات،والتكيف مع التسوية غير المتساوية من أساس خزان النفطيمكن استخدام النفخات التوسعية على نطاق واسع في الصناعة الكيميائية، وتكرير النفط، والطاقة الكهربائية، والصناعة الخفيفة، والطاقة الذرية، والمعادن، والآلات، والأدوات، والسفن، والطيران والفضاء وغيرها من الإدارات.مع التطبيق الواسع لخط أنابيب الطاقة والخط أنابيب الحرارة في مجال الصناعة والمدنية، والمتطلبات من التوسع النفخة أعلى وأعلى.
الأسئلة الشائعة
س1:هل يمكن أن يكون المفصل التوسع النوع Bellows أن تكون معلّمة بشعار مخصص؟
A1:نعم، يمكن أن تكون معلّمة بشعارك. يمكننا توفير خدمة OEM وODM.
س2:ما هو طول الوجه إلى الوجه من Bellows نوع التوسع المفاصل?
A2:طول الوجه إلى الوجه يمكن أن يكون L130, L152, L203...
السؤال 3:هل يمكنك أن تقدم رسومات من Bellows نوع التوسع المشترك؟
A3:نعم،يمكننا توفير الرسومات بالنسبة لك. يرجى الاتصال بنا للحصول على رسم منيتبع التوسع.
السؤال 4:ما هي الشهادات التي يمكن أن تقدمها من المفاصل التوسعية من نوع Bellows؟
A4:يمكننا توفير شهادة الموافقة على الموافقة على الموافقة على الموافقة
السؤال 5:أيمكننا الحصول على عينة من مفصل التوسع من نوع (بيلوز) ؟
A5:نعم، يمكننا أن نقدم لك عينات لتحقيق الجودة.
