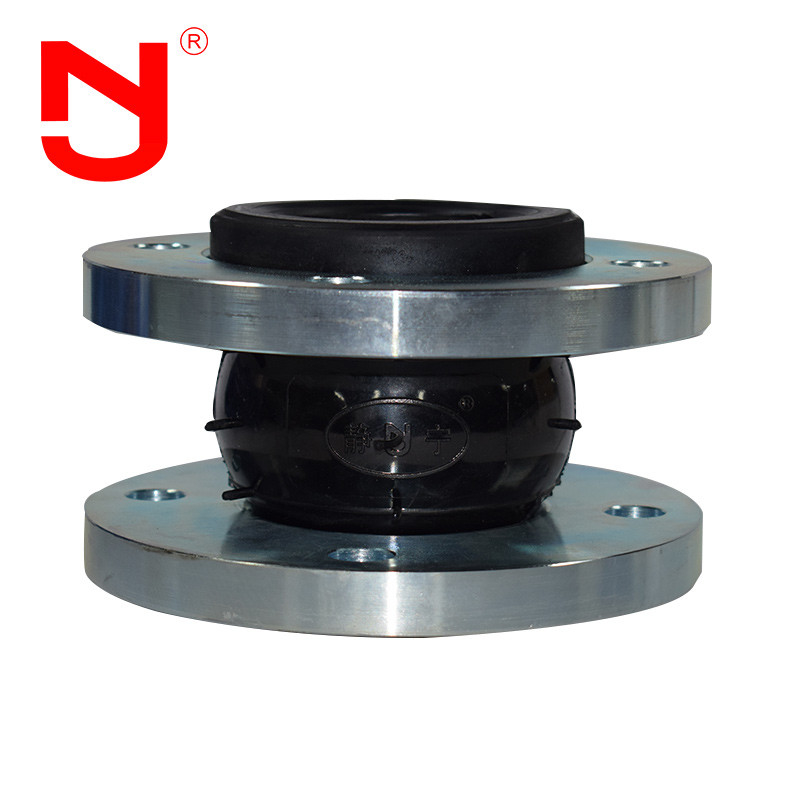

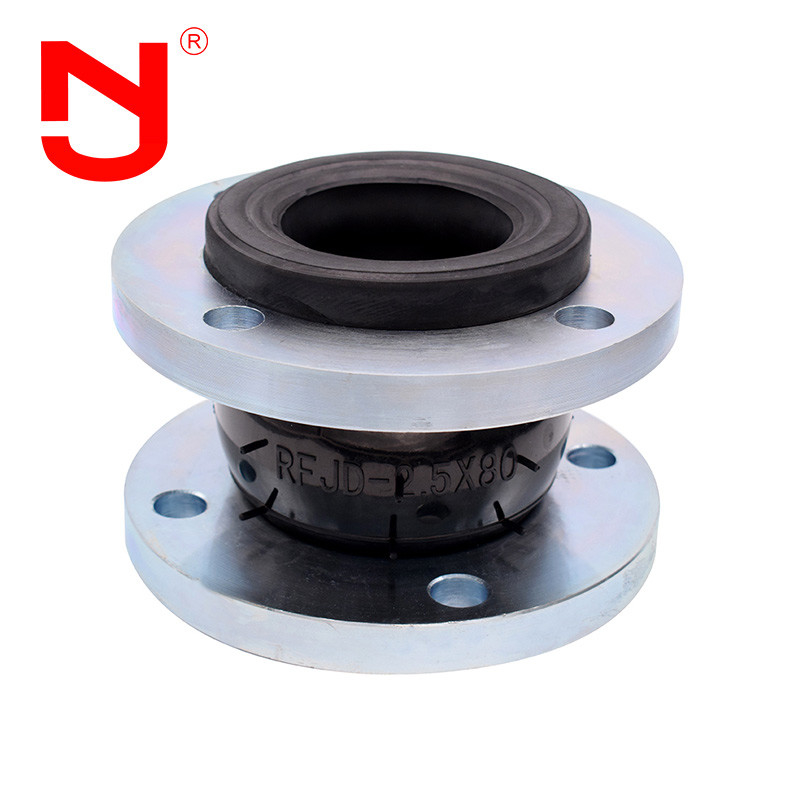

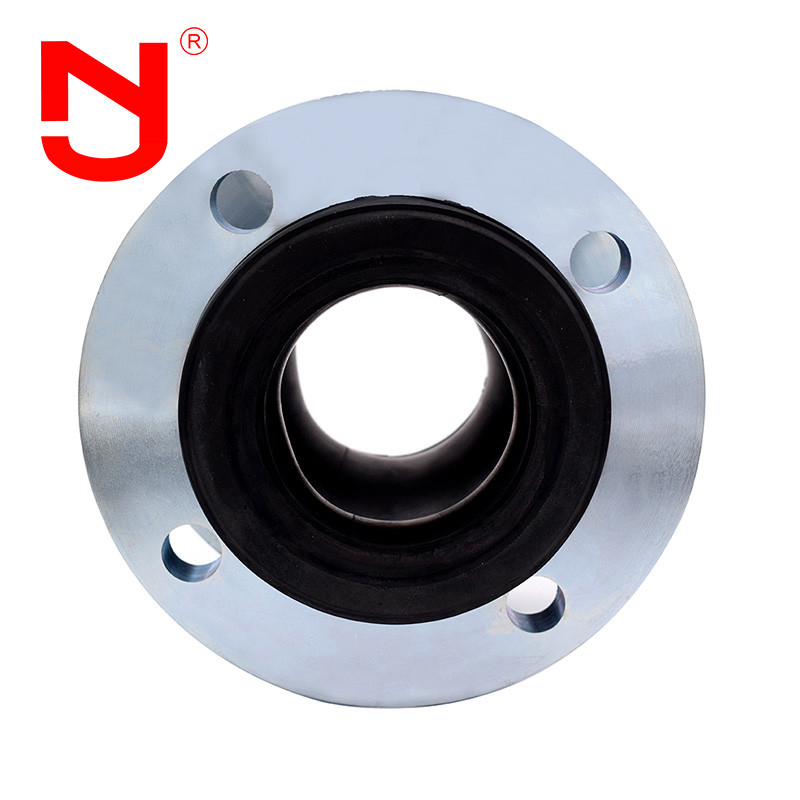

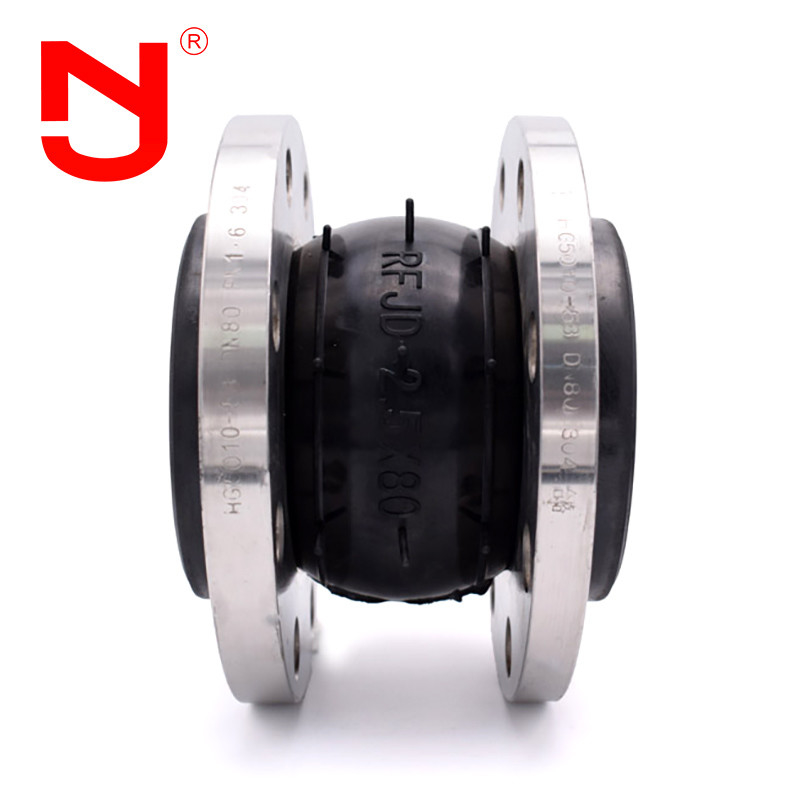

نوع الاتصال EPDM للاستعمال في المفاصل المرنة
المفاصل المرنةهو عنصر نظام أنابيب عالي الأداء مصمم لتوفير المرونة والمتانة ومقاومة التآكل في مجموعة واسعة من التطبيقات الصناعية.هذا النوع من المفاصل يجمع بين قوة ومقاومة التآكل من شرائح الفولاذ المقاوم للصدأ SS304 مع مرونة وخصائص الختم من المطاط EPDM، مما يجعلها خيارًا مثاليًا للاستخدام في البيئات التي توجد فيها الإجهادات الميكانيكية والكيميائية.
خصائص أداءالمفاصل المطاطية المرنة
يمكن تقسيم المفاصل المطاطية المرنة إلى ثلاث فئات: العامة والخاصة ومقاومة للحرارة
1المفاصل المرنة المطاطية العالمية: مناسبة لنقل المياه عند - 15 °C ~ 80 °C والحلول الحمضية أو القلوية بتركيز أقل من 10٪.
2المفاصل المرنة المرنة الخاصة: مناسبة لمهام خاصة، مثل مقاومة الزيت، مقاومة القفل، مقاومة الأوزون، مقاومة الارتداء أو مقاومة التآكل الكيميائي.
3المفاصل المرنة المطاطية المقاومة للحرارة: مناسبة لنقل المياه ذات درجة حرارة أعلى من 80 درجة مئوية.
البيانات التقنيةالمفاصل المطاطية المرنة
|
البيانات الرئيسيةالمفاصل المطاطية المرنة |
||||||
| القطر الاسمي ((DN)) | الطول | تحرك المحوري ((ملم) | التحرك الأفقي | زاوية الانحناء | ||
| ملم | بوصة | ملم | التوسع | الضغط | ملم | (a1+a2) ° |
| 32 | 1 1/4 | 95 | 6 | 9 | 9 | 15 درجة |
| 40 | واحد ونصف | 95 | 6 | 10 | 9 | 15 درجة |
| 50 | 2 | 105 | 7 | 10 | 10 | 15 درجة |
| 65 | 2 1/2 | 115 | 7 | 13 | 11 | 15 درجة |
| 80 | 3 | 135 | 8 | 15 | 12 | 15 درجة |
| 100 | 4 | 150 | 10 | 19 | 13 | 15 درجة |
| 125 | 5 | 165 | 12 | 19 | 13 | 15 درجة |
| 150 | 6 | 180 | 12 | 20 | 14 | 15 درجة |
| 200 | 8 | 210 | 16 | 25 | 22 | 15 درجة |
| 250 | 10 | 230 | 16 | 25 | 22 | 15 درجة |
| 300 | 12 | 245 | 16 | 25 | 22 | 15 درجة |
| 350 | 14 | 255 | 16 | 25 | 22 | 15 درجة |
| 400 | 16 | 255 | 16 | 25 | 22 | 15 درجة |
| 450 | 18 | 255 | 16 | 25 | 22 | 15 درجة |
| 500 | 20 | 255 | 16 | 25 | 22 | 15 درجة |
| 600 | 24 | 260 | 16 | 25 | 22 | 15 درجة |
ملاحظة: 1. يمكن تخصيص المتطلبات الخاصة لمفصل التوسع المزدوج وفقًا لرسم المستخدم. معيار الاطار هو GB / t9115.1-2000. معايير الاطار المختلفة (GB ، JB ، Hg ، CB ، ANSI ، DIN ،BSEN، NF، en، JIS، ISO، الخ) يمكن اختيارها للإنتاج.مفصل التوسع المزدوجيمكن استخدامه كمطاط طبيعي، EPDM، مطاط كلوروبرين، مطاط بوتيل، مطاط بوتادين، مطاط فلور، الخ عندمامفصل التوسع المزدوج فوق DN200 تستخدم لتزويد المياه التعليق، يجب أن يكون خط الأنابيب دعم ثابت أو دعم ثابت، وإلا فإنمفصل التوسع المزدوجيجب تركيب جهاز مضاد للسقوط.

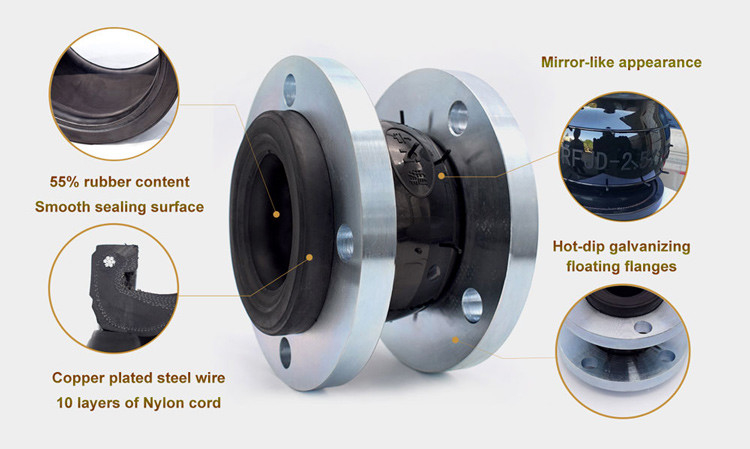

المفاصل المطاطية المرنة التفاصيل تظهر
المفاصل المطاطية المرنةتدفق الإنتاج
هل تعرف كيف هوالمفاصل المطاطية المرنةهل فهمت؟ لنرى مع (جينجنيج)
من المهم جداً اختيار البقاقيع المطاطية المناسبة، لفهم التوافق بين الوسيط والمواد المختارة من مفصل التوسع المطاطي،ضغط كامل وفراغ كاملمع هذه المعلومات يمكن لمهندسي تطبيقات JINGNING المساعدة في تحديد مفصل توسع المطاط المثالي لأي تطبيق.
المفاصل المطاطية المرنةالميزة
1سعر المصنعرالمفاصل المرنة
216 سنة من الخبرة في التصنيع و 5 سنوات من الخبرة في التصدير
3-تفتيش جودة صارم، الجودة تتجاوز بكثير معيار الصناعة.
4. رالمفاصل المرنةالقالب لديه مجموعة متنوعة من المواصفات، دعم تخصيص، OEM.
5. توفير عينات مجانية منمفصل التوسع المزدوج.
6.Rالمفاصل المرنةفي مخزون كبير.
المفاصل المطاطية المرنة التطبيق
Rالمفاصل المرنة تستخدم على نطاق واسع في أنظمة الأنابيب المختلفة، مثل اتصالالمفاصل المرنة مع المضخات والصمامات ومعدات مكافحة الحرائق والأنابيب ذات الاهتزازات الكبيرة. الأنابيب ذات التغيرات المتكررة في الحرارة والبرودة.المفاصل المطاطية المرنة تستخدم بشكل رئيسي لرفع المياه والصرف الصحي والنقلإمدادات المياه وتبريد المياه الدائرة لمحطة توليد الطاقة الحرارية، نقل الأنابيب لصناعة المعادن، المياه المكثفة، الصناعة الكيميائيةتبريد وتخفيف صناعة البتروكيماويات، والاتصال المرن بين خطوط الأنابيب الطويلة والقصيرة في الصناعات الأخرى.يمتلك مفصل uber flex مقاومة ارتداء عاليةالمفاصل المرنة مناسبة أيضا لجميع الصناعات من الحبيبات والبودرة والغاز درجة حرارة منخفضة.
الأسئلة الشائعة
س1:هلالمفاصل المرنةأن تكون معلّمة بشعار مخصص؟
A1:نعم، يمكن أن تكون معلّمة بشعارك. يمكننا توفير خدمة OEM وODM.
س2: هل يمكننا الحصول على عينة؟
A2:نعم، يمكننا أن نقدم لك عينات لتحقيق الجودة.
س3: ما هي فترة الضمان؟
A3:نحن نقدم ضمان 18 شهراً
س4: ما هو MOQ؟
A4: 1 قطعة، يمكنك أيضا الحصول عليه كعينة لاختبار جودة منتجاتنا، ثم يمكنك شراء الطلب منا.
