مكان المنشأ:
الصين
اسم العلامة التجارية:
JINGNING
إصدار الشهادات:
CE，ISO
رقم الموديل:
RLJS
اتصل بنا
فيديو

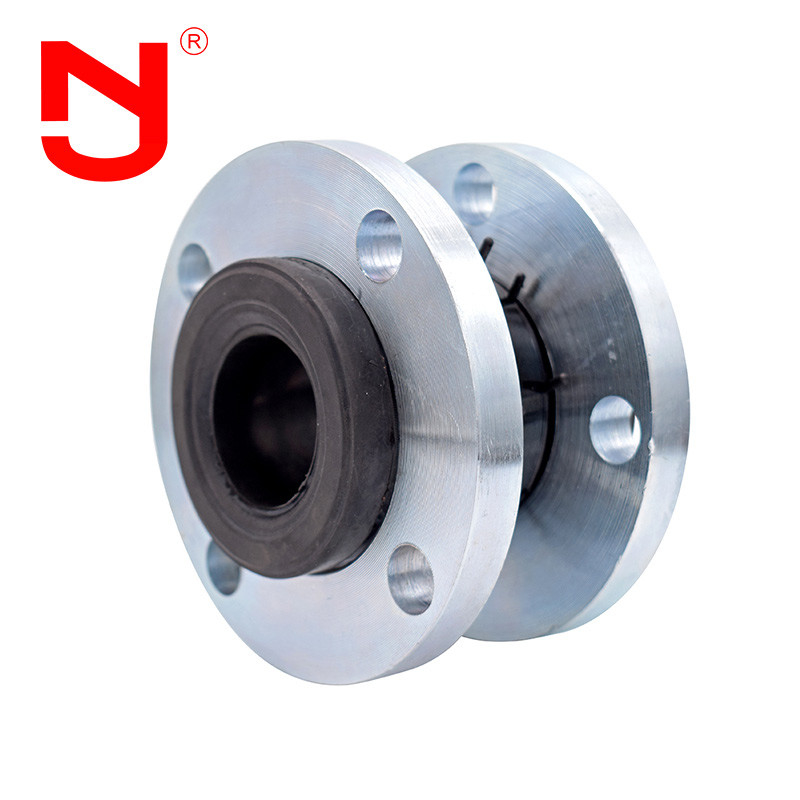

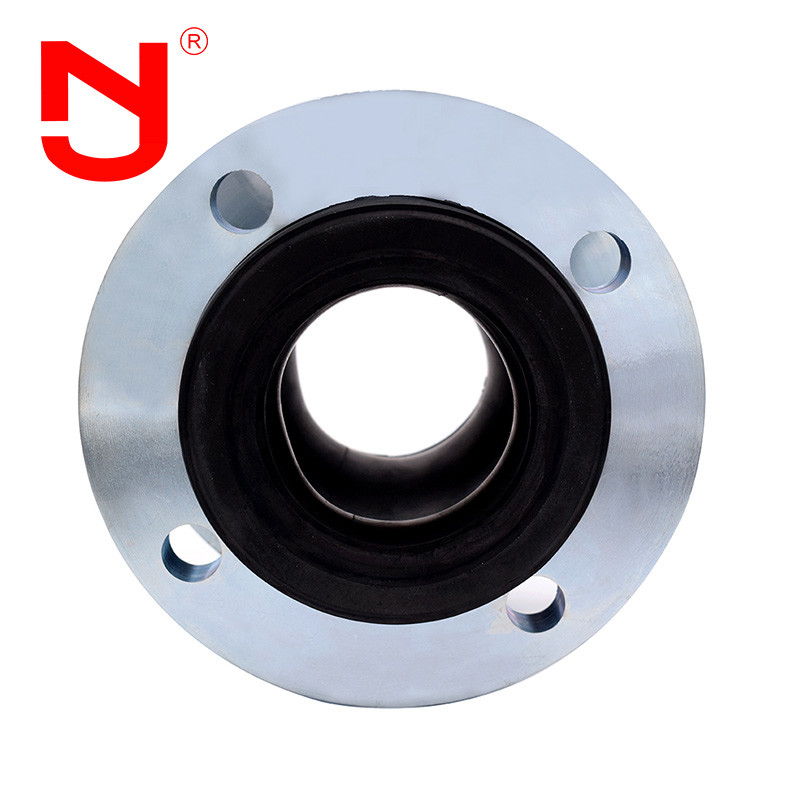

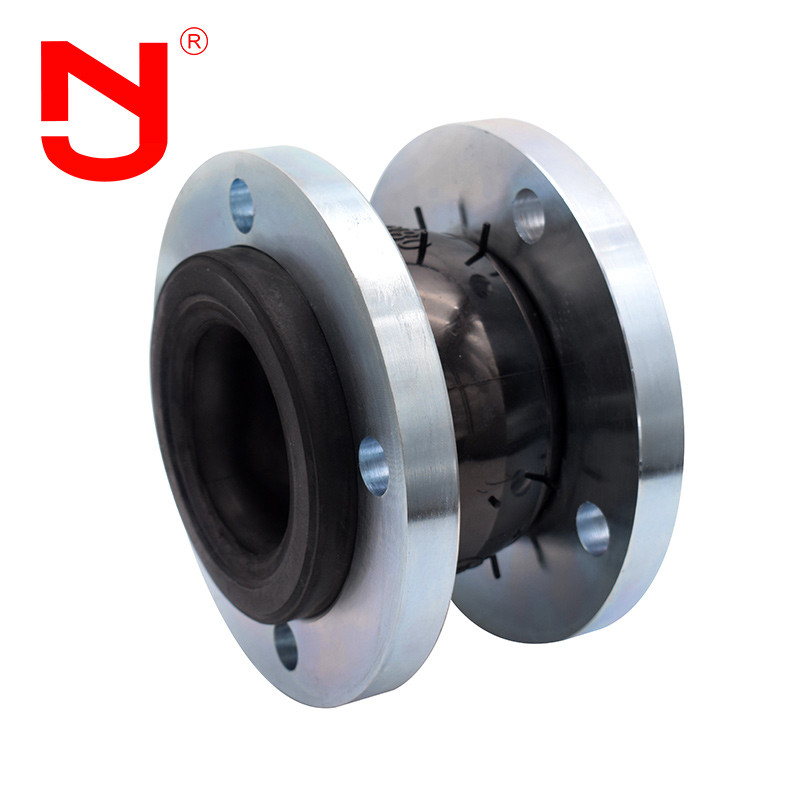

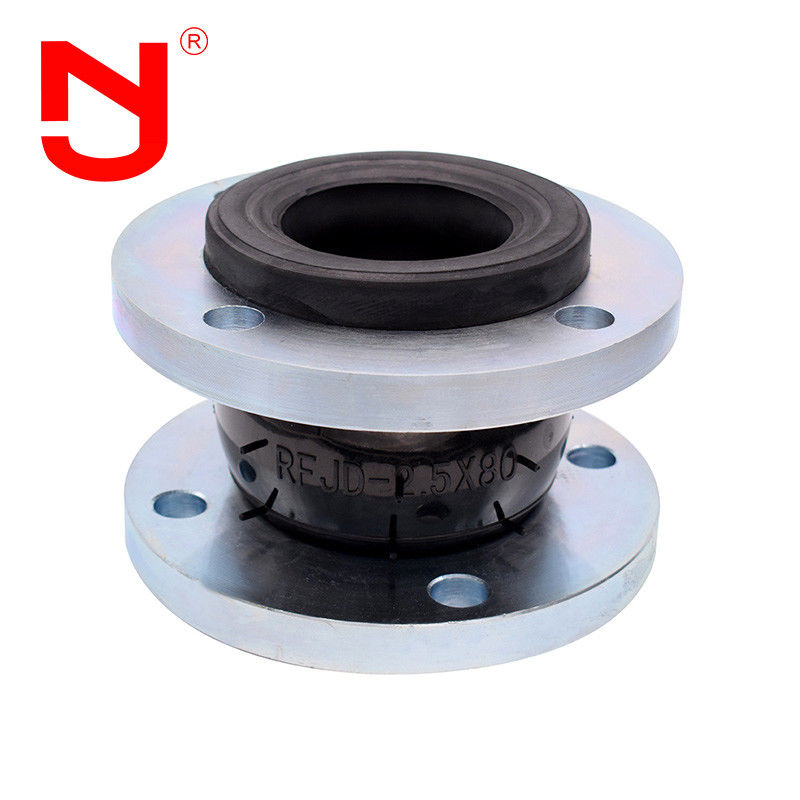

DN50 EPDM واحد الكرة المطاط توسع المفاصل SS304 المعدن المفصل توسع المفاصل
المفاصل الموسعةيمكن أن تسمى أيضا: التوسع المشترك، المشترك المرن، امتداد الأنبوب المشترك، الموصلات المرنة. هو رابط الأنبوب مع مرونة عالية، ضيق الهواء عالية،المقاومة المتوسطة ومقاومة الطقس.المفاصل الموسعةهو نوع من أنابيب المطاط المركبة التي تتكون من طبقة مطاطية داخلية، طبقة تعزيز نسيج (طبقة التعزيز لديها سلك نايلون مزدوج متعدد الطبقات) ، طبقة مطاطية متوسطة،طبقة مطاطية خارجية، حلقة معدنية أو حلقة فولاذية مقوية في النهاية ، ومجموعة فضفاضة مع شراع معدني أو مفصل مواز بعد التشطيب عالي درجة الحرارة والضغط العالي.المفاصل الموسعةيستفيد من مزايا المطاط، مثل المرونة العالية، المقاومة الكبيرة للغازات، المقاومة المتوسطة، مقاومة الطقس ومقاومة الإشعاع.المفاصل الموسعةيمكن أن تقلل من اهتزازات وأضواء خط الأنابيب، وتعويض التوسع الحراري والانكماش البارد الناجم عن تغير درجة الحرارة.
خصائص أداء المفاصل الموسعة
وتقدم المفاصل المشتركة عالية جدا الأداء والموثوقية وطول العمر، وبالتالي تحسين سلامة المصنع والنزاهة الميكانيكية للمعدات.بسبب إدخال المنتجات المصممة خصيصًا في أنظمة الأنابيب الصلبة,المفاصل الموسعةقادرون على:
1. تقليل النزوح
2تحسين الاستقرار الحراري
3إفراز ضغوط النظام الناجمة عن الاختلافات الحرارية، وتوترات الحمل، وتقلبات ضغط المضخة، وتآكل الرواسب
البيانات التقنيةالمفاصل الموسعة
|
البيانات الرئيسية من المفاصل الموسعة |
||||||
| القطر الاسمي ((DN)) | الطول | تحرك المحوري ((ملم) | التحرك الأفقي | زاوية الانحناء | ||
| ملم | بوصة | ملم | التوسع | الضغط | ملم | (a1+a2) ° |
| 32 | 1 1/4 | 95 | 6 | 9 | 9 | 15 درجة |
| 40 | واحد ونصف | 95 | 6 | 10 | 9 | 15 درجة |
| 50 | 2 | 105 | 7 | 10 | 10 | 15 درجة |
| 65 | 2 1/2 | 115 | 7 | 13 | 11 | 15 درجة |
| 80 | 3 | 135 | 8 | 15 | 12 | 15 درجة |
| 100 | 4 | 150 | 10 | 19 | 13 | 15 درجة |
| 125 | 5 | 165 | 12 | 19 | 13 | 15 درجة |
| 150 | 6 | 180 | 12 | 20 | 14 | 15 درجة |
| 200 | 8 | 210 | 16 | 25 | 22 | 15 درجة |
| 250 | 10 | 230 | 16 | 25 | 22 | 15 درجة |
| 300 | 12 | 245 | 16 | 25 | 22 | 15 درجة |
| 350 | 14 | 255 | 16 | 25 | 22 | 15 درجة |
| 400 | 16 | 255 | 16 | 25 | 22 | 15 درجة |
| 450 | 18 | 255 | 16 | 25 | 22 | 15 درجة |
| 500 | 20 | 255 | 16 | 25 | 22 | 15 درجة |
| 600 | 24 | 260 | 16 | 25 | 22 | 15 درجة |
ملاحظة: 1. يمكن تخصيص المتطلبات الخاصة لمفصل التوسع المزدوج وفقًا لرسم المستخدم. معيار الاطار هو GB / t9115.1-2000. معايير الاطار المختلفة (GB ، JB ، Hg ، CB ، ANSI ، DIN ،BSEN، NF، en، JIS، ISO، الخ) يمكن اختيارها للإنتاج.مفصل التوسع المزدوجيمكن استخدامه كمطاط طبيعي، EPDM، مطاط كلوروبرين، مطاط بوتيل، مطاط بوتادين، مطاط فلور، الخ عندمامفصل التوسع المزدوج فوق DN200 تستخدم لتزويد المياه التعليق، يجب أن يكون خط الأنابيب دعم ثابت أو دعم ثابت، وإلا فإنمفصل التوسع المزدوجيجب تركيب جهاز مضاد للسقوط.
المفاصل الموسعة التفاصيل تظهر
المفاصل الموسعةتدفق الإنتاج
هل تعرف كيف يصنع المفاصل الموسعة؟
من المهم جداً أن تختار المناسبالمفاصل الموسعة، لفهم التوافق بين الوسيط والمواد المختارة من المفاصل توسيع المفاصل، ومدى درجة الحرارة الكاملة والضغط الكامل والفراغ الكامل، ومقدار الحركة المطلوبة،والحجم بين شظايا الأنابيبمع هذه المعلومات، يمكن لمهندسي تطبيقات JINGNING أن يساعدوا في تحديد المفاصل المثالية للتوسيع لأي تطبيق.
مفصل التوسع بالشريحة التطبيق
يتم استخدام المفاصل الموسعة بالفلانجز على نطاق واسع في أنظمة أنابيب مختلفة ، مثل اتصالالمفاصل الموسعةأنابيب ذات تغيرات متكررة في الحرارة والبرودة.تستخدم بشكل رئيسي لرفع المياه والصرف الصحي والنقل ، وإمداد المياه وتبريد المياه الدائرة لمحطة توليد الطاقة الحرارية ، ونقل الأنابيب في صناعة المعادن ،الماء المكثف، الصناعة الكيميائية، وتبريد وتخفيف صناعة البتروكيماويات، والاتصال المرن بين خطوط الأنابيب الطويلة والقصيرة في الصناعات الأخرى.لأن المفصل توسيع طحالب لديها مقاومة ارتداء عالية، المفاصل توسيع المفاصل هي أيضا مناسبة لجميع الصناعات من الحبيبات والبودرة والغاز درجة حرارة منخفضة.
الأسئلة الشائعة
س1: ما هي المادة المطاطية-هل تمكنت من توسيع المفاصل؟
A1: EPDM،CR،NBR،الخ.يعتمد على بيئة العمل والوسائط.
س2: ما هو ضغط العمل-هل تمكنت من توسيع المفاصل؟
A2:يمكن أن يكون ضغط العمل 1.0Mpa، 1.6Mpa، 2.5Mpa.
س3: هل يمكنني الحصول على عينة؟
الجواب: من الواضح، يمكننا تسليمها بالبريد السريع أو الجوي أو البحري.
س4: ما هي درجة حرارة العمللنجد توسيع المشترك؟
A4:درجة حرارة العمل هي -20°C~100°C.
