مكان المنشأ:
الصين
اسم العلامة التجارية:
JINGNING
إصدار الشهادات:
CE，ISO
رقم الموديل:
RFJD
اتصل بنا
فيديو

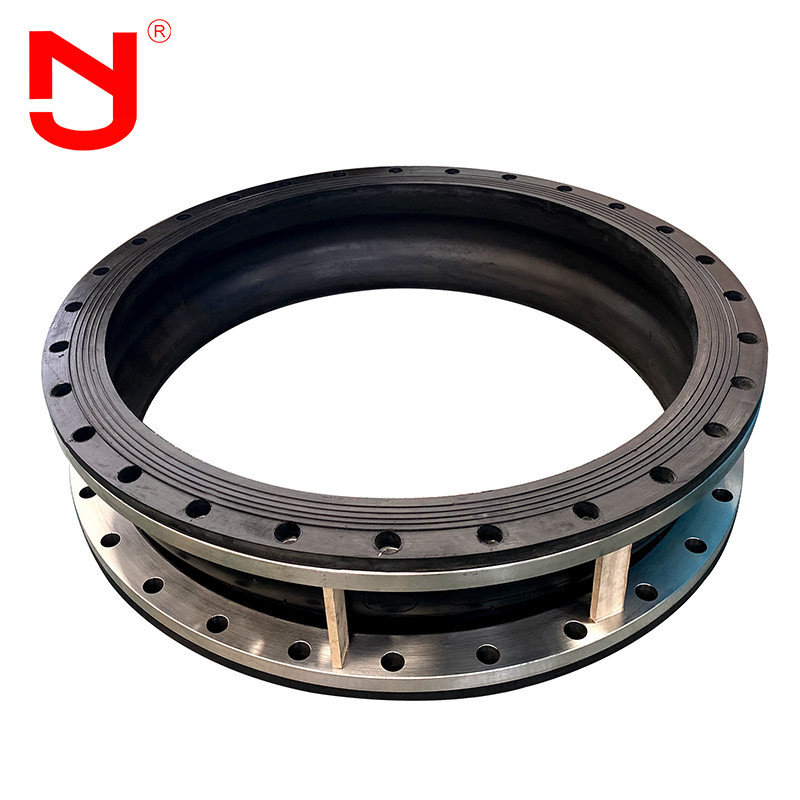

وصلة توسيع مطاطية ذات مجال واحد مرن لنظام أنابيب المياه
تُعرف وصلة التمدد المطاطية Sphere باسم ممتص الصدمات وامتصاص الصدمات الأنبوبية وصندوق مقاوم للصدمات ومفصل ناعم.إنها وصلة أنابيب ذات مرونة عالية ، وضيق عالي للغاز ، ومقاومة للوسط والمناخ.تحتوي وصلات التمدد المطاطية من بروسبر فلو على خمسة أنواع: وصلات تمدد مطاطية أحادية المجال ، وصلات تمدد مطاطية كروية مزدوجة ، وصلات تمدد مطاطية ملولبة ، وصلات تمدد مطاط مخفضة ومفصل ثني مطاطي.
خصائص الأداءوصلة تمدد مطاطية أحادية المجال
1. مقاومة ممتازة لضغط التمزق.
2. أداء ممتاز لامتصاص الصدمات وتقليل الضوضاء
3. التعويض عن زيادة الاستطالة والضغط والحركة الجانبية والزاوية.
البيانات الفنية الخاصة بـوصلة تمدد مطاطية أحادية المجال
| الخصائص العامة | |
| القطر الاسمي | DN15-DN3000 |
| ضغط العمل | PN6-PN25 |
| درجة حرارة العمل | -20 ℃ -140 ℃ |
| متوسط العمل | ماء ، زيت ، حمض ، قلوي |
|
البيانات الرئيسية لمفصل شفة المنفاخ |
||||||
|
القطر الاسمي (DN)
|
طول
|
الإزاحة المحورية (مم)
|
الإزاحة الأفقية
|
زاوية الانحراف
|
||
|
مم
|
بوصة
|
مم
|
امتداد
|
ضغط
|
مم
|
(a1 + a2) °
|
|
32
|
1 1/4
|
95
|
6
|
9
|
9
|
15 درجة
|
|
40
|
1 1/2
|
95
|
6
|
10
|
9
|
15 درجة
|
|
50
|
2
|
105
|
7
|
10
|
10
|
15 درجة
|
|
65
|
2 1/2
|
115
|
7
|
13
|
11
|
15 درجة
|
|
80
|
3
|
135
|
8
|
15
|
12
|
15 درجة
|
|
100
|
4
|
150
|
10
|
19
|
13
|
15 درجة
|
|
125
|
5
|
165
|
12
|
19
|
13
|
15 درجة
|
|
150
|
6
|
180
|
12
|
20
|
14
|
15 درجة
|
|
200
|
8
|
210
|
16
|
25
|
22
|
15 درجة
|
|
250
|
10
|
230
|
16
|
25
|
22
|
15 درجة
|
|
300
|
12
|
245
|
16
|
25
|
22
|
15 درجة
|
|
350
|
14
|
255
|
16
|
25
|
22
|
15 درجة
|
|
400
|
16
|
255
|
16
|
25
|
22
|
15 درجة
|
|
450
|
18
|
255
|
16
|
25
|
22
|
15 درجة
|
|
500
|
20
|
255
|
16
|
25
|
22
|
15 درجة
|
|
600
|
24
|
260
|
16
|
25
|
22
|
15 درجة
|
ملاحظة: لتحديد الوصلة المطاطية المرنة ذات الحد المناسب للأنابيب ، من الأهمية بمكان فهم توافق الوسائط مع المواد المختارة ، ودرجة الحرارة الكاملة ، ونطاقات الضغط والفراغ ، والحركات المطلوبة ، والأبعاد بين حواف الأنابيب.باستخدام هذه المعلومات ، يمكن لمهندسي تطبيقات JINGNING المساعدة في تحديد مفصل التمدد المثالي لأي تطبيق.
مفصل شفة الخوار تدفق الإنتاج
هل تعرف كيف تكون شفة الخوار عالية الجودةمشتركدعنا نرى مع JINGNING.
مفصل شفة الخوار طلب
تستخدم وصلات شفة الخوار على نطاق واسع في الوصلات الجديدة ، وإزالة الكبريت من خطوط الأنابيب وإزالة الغبار ، وإمدادات المياه والصرف ، والصناعات الكيماوية ، والحفاظ على المياه والطاقة الكهرومائية وغيرها من الصناعات.يتم استخدامه لنقل الهواء ، والهواء المضغوط ، والمياه ، ومياه البحر ، والزيت ، والحمض ، والقلويات ، وما إلى ذلك في - 15 ~ 115 ℃.يمكن أيضًا استخدام الوصلة المصنوعة من المطاط الخاص لنقل الوسائط أو الزيت أعلاه ، والحمض المركز ، والقلويات المركزة والمواد الصلبة فوق - 30 ~ 250 ℃.
