مكان المنشأ:
الصين
اسم العلامة التجارية:
JINGNING
إصدار الشهادات:
CE、ZTC
رقم الموديل:
JDZ
اتصل بنا
فيديو

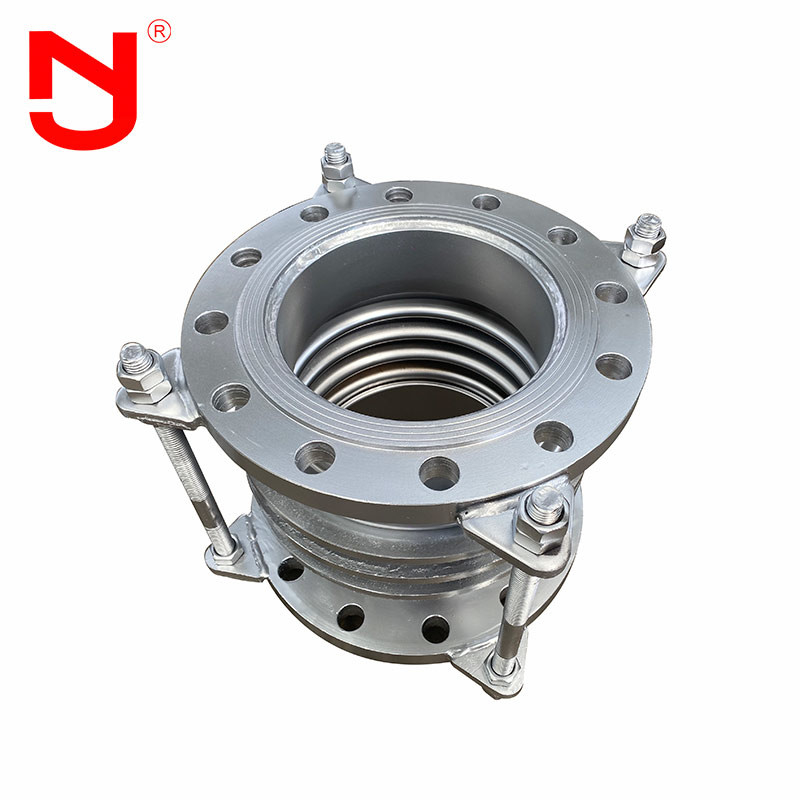

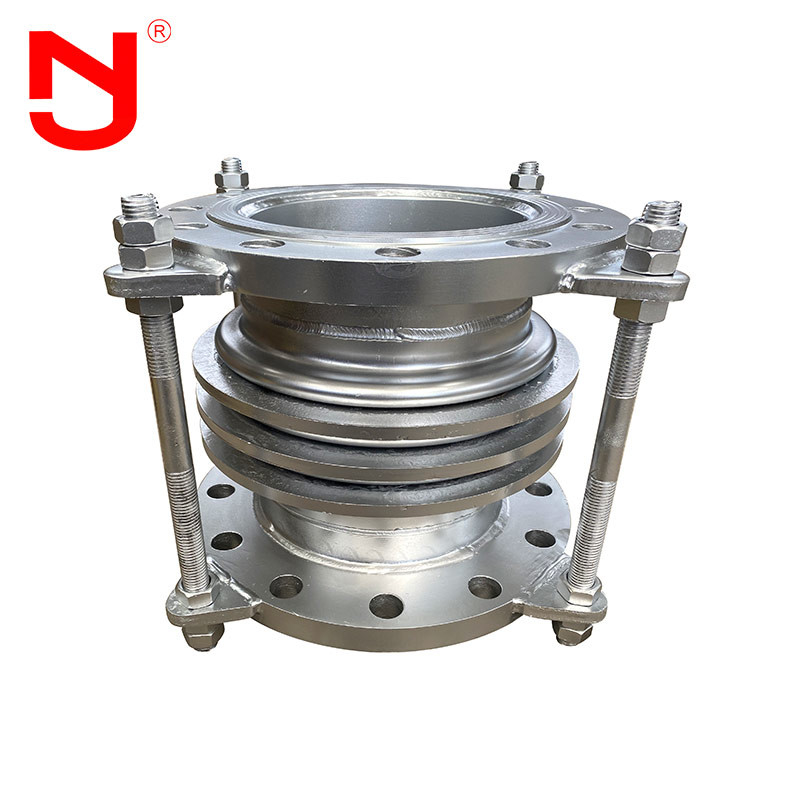

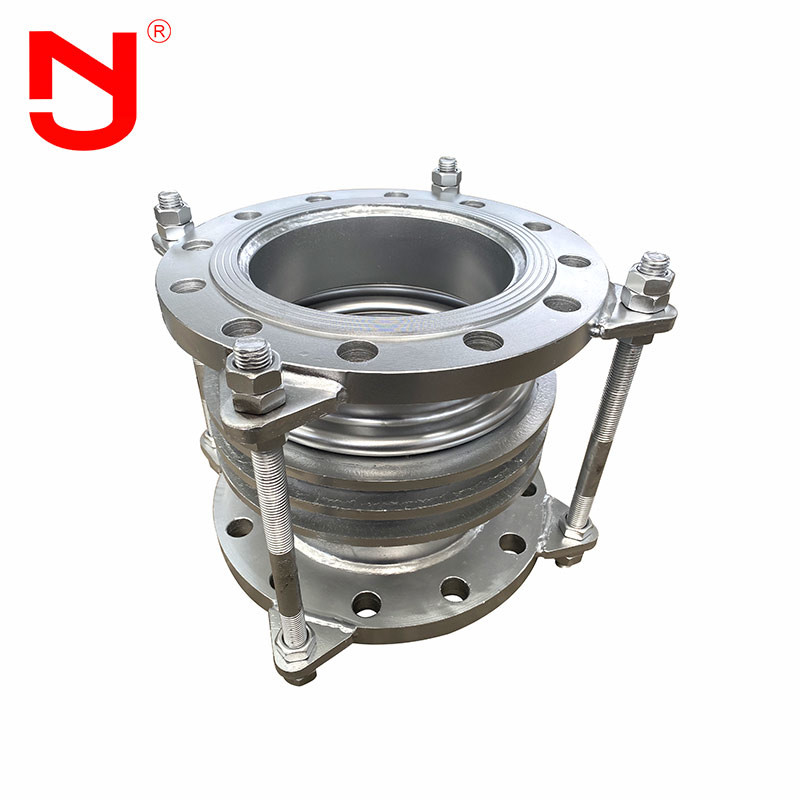

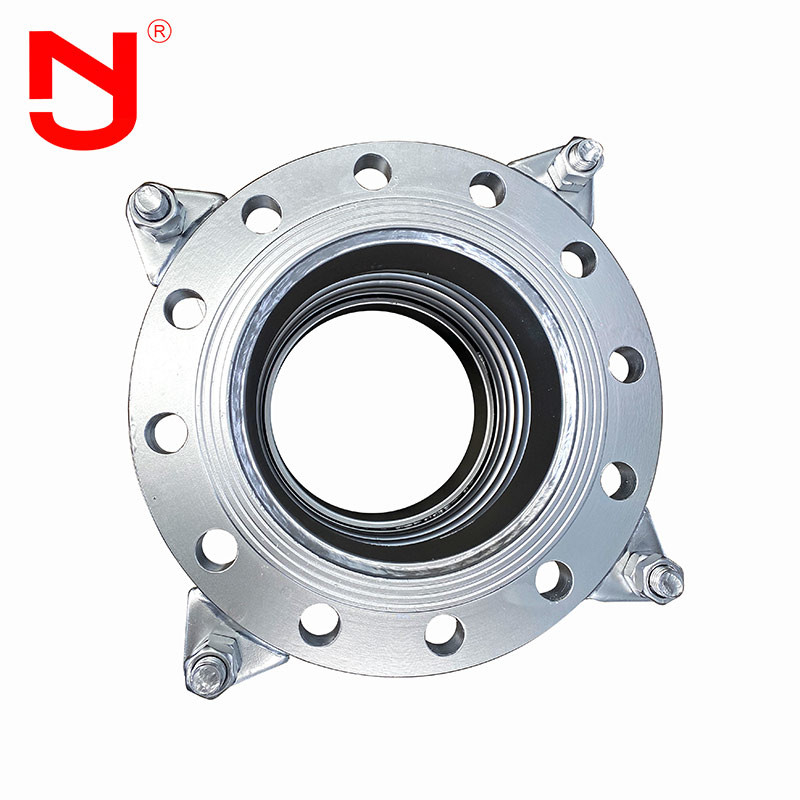

وصلة توسيع معدنية مرنة ذات حواف عالية الجودة من الفولاذ المقاوم للصدأ
المنفاخ المعدني ، المعروف أيضًا باسم وصلة التمدد ، يتكون من منفاخ ومكونات معدنية ، وذلك أساسًا لضمان التشغيل الآمن لخط الأنابيب.إنه جهاز منفاخ عرضي مرن ذو جدران رقيقة مع وظيفة التمدد.مبدأها هو استخدام وظيفة التمدد المرن لتعويض الإزاحة المحورية ، والإزاحة الزاوية ، والإزاحة المستعرضة ، والإزاحة المشتركة الناتجة عن التشوه الحراري ، والتشوه الميكانيكي ، والاهتزازات الميكانيكية المختلفة.لها وظائف مقاومة الضغط ، الختم ، مقاومة التآكل ، مقاومة درجات الحرارة ، مقاومة الصدمات ، الاهتزاز وتقليل الضوضاء.يمكنه أيضًا تقليل تشوه خط الأنابيب وتحسين عمر خدمة خط الأنابيب.
أداء منفاخ التمدد المعدني
العنصر المرن الرئيسي لمعدن الخوار هو منفاخ من الفولاذ المقاوم للصدأ ، والذي يعوض خط الأنابيب في الاتجاهات المحورية والعرضية والزاوية من خلال التمدد والانحناء من المنفاخ.يمكن أن تلعب الأدوار التالية:
1. امتصاص التشوه الحراري المحوري والعرضي والزاوي لخط الأنابيب.
2. يمكنها امتصاص إهتزاز المعدات وتقليل تأثير إهتزاز المعدات على خط الأنابيب.
3. يمكن أن تمتص تشوه خط الأنابيب الناجم عن الزلزال وهبوط الأرض.
4. من خلال تصميم هيكلي معين ، يمكن أن تقلل المنفاخ المعدني من فشل الختم الناتج عن القياس.
تقنية معلمةمنفاخ التمدد المعدني
|
قطر الدائرة (مم)
|
درجة الضغط |
المنطقة المتاحة من الخوار (ج㎡)
|
أقصى حجم للقطر الخارجي
|
طول |
|||
|
1.0 |
1.6 |
2.5 |
شفة
|
الة النفخ
|
|||
|
32
|
20/26
|
18/63
|
15/98
|
16
|
225
|
160/250
|
264/280
|
|
40
|
20/24
|
18/89
|
15/98
|
23
|
244
|
164/259
|
269/289
|
|
50
|
20/70
|
18/70
|
15/106
|
37
|
259
|
172/276
|
282/306
|
|
65
|
26/44
|
22/55
|
15/138
|
55
|
270
|
215/294
|
300/322
|
|
80
|
34/33
|
28/41
|
19/68
|
81
|
284
|
240/338
|
344/366
|
|
100
|
40/75
|
35/93
|
25/54
|
121
|
304
|
235/317
|
323/345
|
|
125
|
38/59
|
34/74
|
29/117
|
180
|
334
|
282/314
|
316/342
|
|
150
|
40/62
|
34/78
|
29/92
|
257
|
364
|
282/339
|
338/367
|
|
200
|
59/52
|
53/58
|
46/65
|
479
|
442
|
340/402
|
402/426
|
|
250
|
87/35
|
79/39
|
48/78
|
769
|
507
|
393/459
|
493/399
|
|
300
|
87/37
|
79/41
|
71/47
|
1105
|
562
|
464/525
|
564/565
|
|
350
|
87/44
|
79/48
|
71/45
|
1307
|
622
|
509/564
|
609/604
|
|
400
|
87/43
|
79/47
|
71/47
|
1611
|
562
|
522/566
|
622/628
|
|
450
|
87/37
|
79/41
|
47/75
|
1972
|
700
|
403/498
|
503/523
|
|
500
|
87/68
|
79/75
|
71/45
|
2445
|
760
|
431/523
|
531/554
|
|
600
|
87/85
|
79/94
|
71/82
|
3534
|
835
|
478/548
|
578/588
|
|
700
|
87/77
|
79/85
|
71/103
|
4717
|
1110
|
490
|
590
|
|
800
|
102/102
|
94/112
|
71/95
|
5822
|
1265
|
502
|
602
|
|
900
|
102/97
|
94/107
|
80/123
|
7620
|
1186
|
/
|
698
|
|
1000
|
102/105
|
94/106
|
82/117
|
9043
|
1286
|
/
|
692
|
عملية إنتاجمنفاخ التمدد المعدني
هل تعرف كيف يتم صنع منفاخ التمدد المعدني عالي الجودة؟ دعنا نرى مع JINGNING.
تتمتع Jingning بأكثر من 17 عامًا من الخبرة في التصميم في تصنيع وصلات التمدد المطاطية ،منفاخ معدني، وصلة التفكيك ، خطوط الأنابيب وغيرها من تجهيزات الأنابيب الصناعية.المنفاخ المعادنتلبية المعايير الدولية مثل GB و ISO و DIN و ANSI و BS و JIS والمتطلبات الخاصة للعملاء.
منفاخ التمدد المعدنيمزايا
1. معدن مضفر خرطوم سعر المصنع السابقين
2.17 سنة من الخبرة في التصنيع ، 5 سنوات من الخبرة في التصدير
3. إن معوض المنفاخ المعدني لديه فحص صارم للجودة ، والجودة تفوق بكثير معايير الصناعة.
4. المواصفات المختلفة لقالب الخرطوم المعدني المضفر تدعم التخصيص و OEM
5. تقديم عينات مجانية من الخرطوم المعدني المجدول.
6. مخزون الخرطوم المعدني المضفر كبير.
منفاخ التمدد المعدني طلب
1. يتم استخدامه للأنابيب ذات التشوه الكبير والمساحة المحدودة.
2. يتم استخدامه للأنابيب ذات القطر الكبير ، والتشوه الكبير ، والإزاحة الكبيرة وضغط التشغيل المنخفض.
3. يستخدم المنفاخ المعدني للمعدات التي تحتاج للحد من حمل الفوهة.
4. يتم استخدامه لامتصاص أو عزل الاهتزاز الميكانيكي عالي التردد.
5. تم اعتماد الأنابيب المعدنية المموجة لخط الأنابيب لامتصاص الزلازل أو تسوية الأساس.
