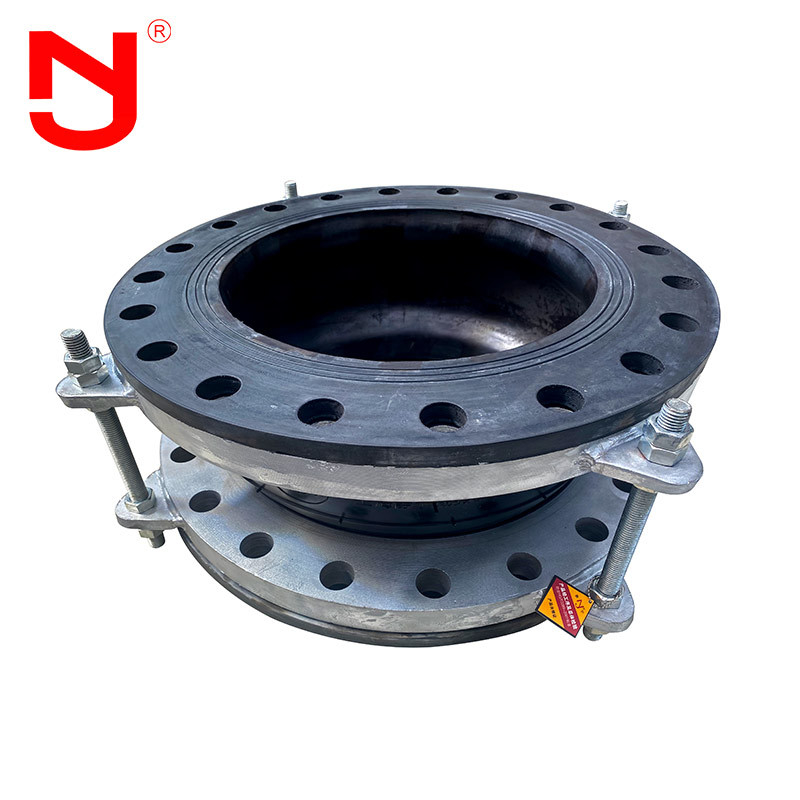

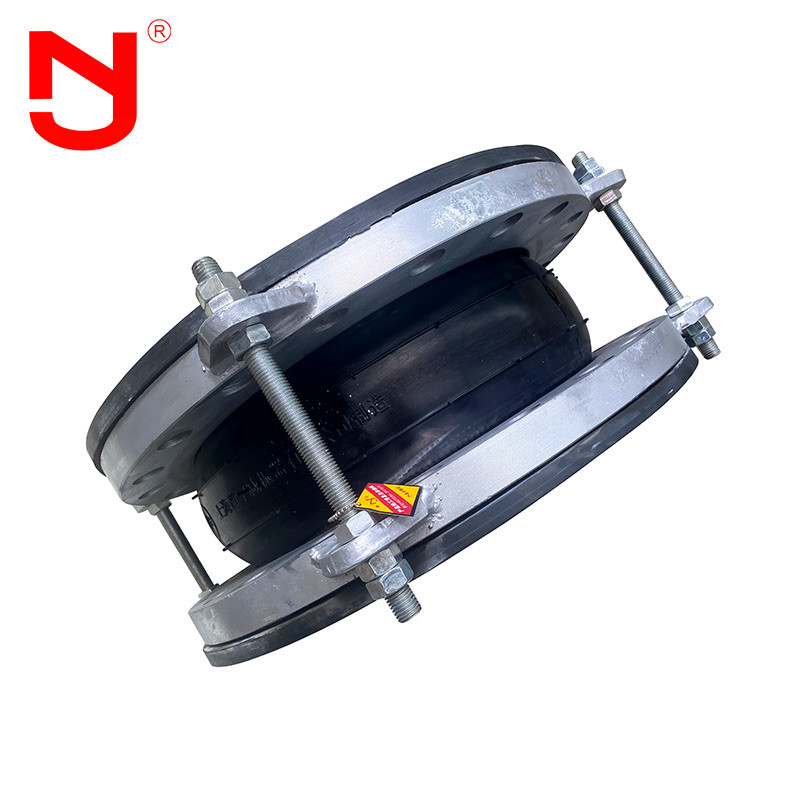

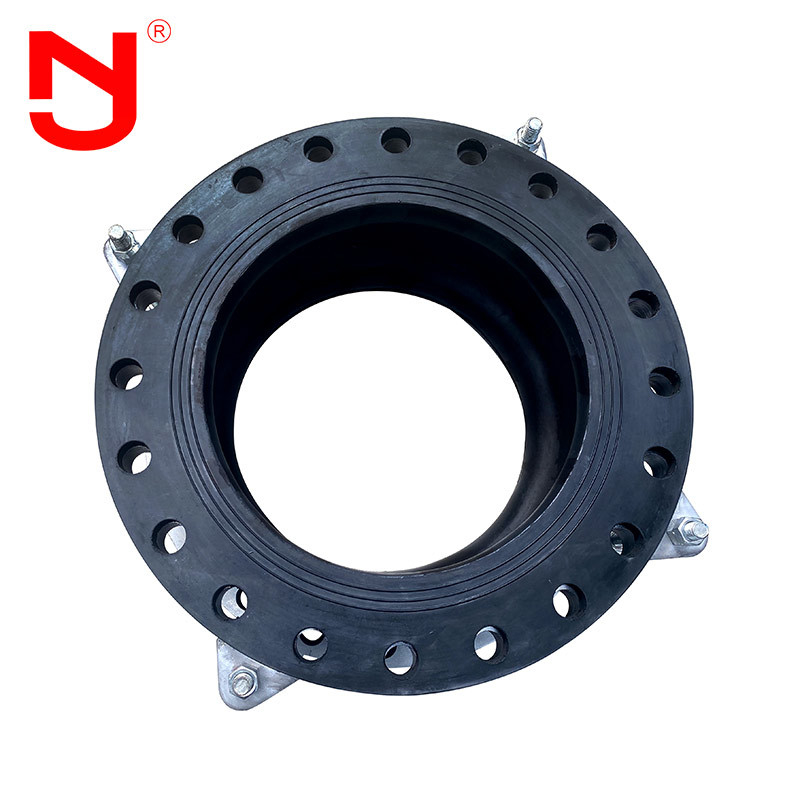

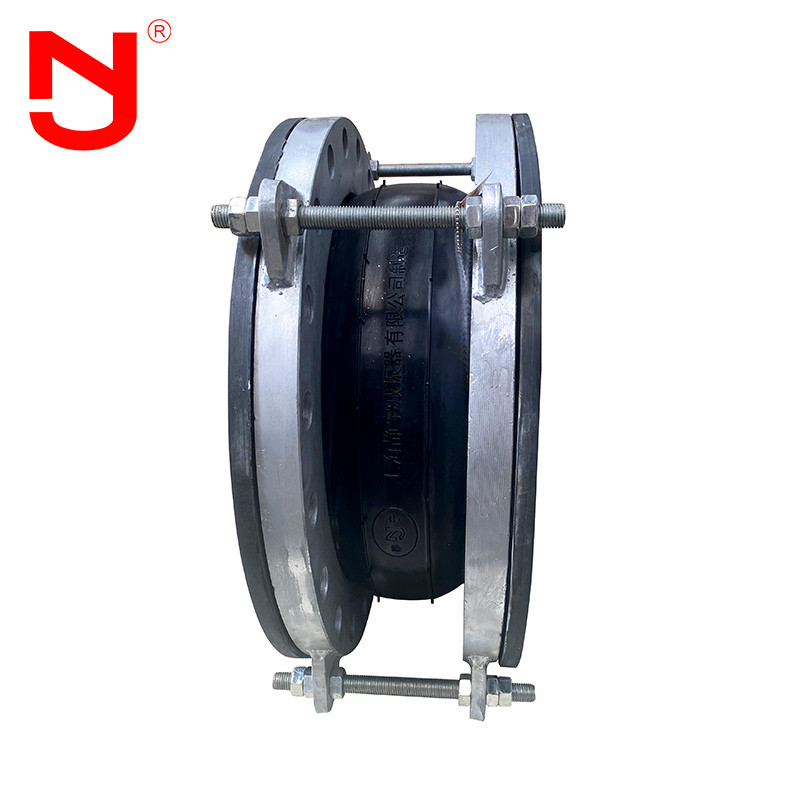

وصلة توسع عالية الجودة من النوع المحدد
الجهاز المحدد لـنوع الحد من مفصل التوسعيجب أن تتطابق بشكل معقول مع الوصلة المطاطية المرنة ، والتي يمكن أن تحد من إزاحة الموضع عند استخدامها في التوصيل العام لخطوط الأنابيب أو في خط الأنابيب بمتطلبات الإزاحة.عندما يتم توصيل الوصلة المطاطية المرنة بالمضخات والصمامات ، يجب أن يتم تجهيز جهاز التحديد على الوصلة المطاطية المرنة لنقل القوة ، وهو بديل مثالي لمفصل نقل القوة الفولاذية.
خصائص الأداءنوع الحد من مفصل التوسع
1. يتميز بالحجم الصغير ، الوزن الخفيف ، ليونة جيدة ، سهولة التركيب والصيانة ، إلخ.
2. يمكن أن يحدث الانحراف الأفقي والقطري والزاوي أثناء التثبيت ، والذي لن يكون مقيدًا بالمركز غير المستوي لسدادة الأنبوب وسطح الحافة.
3. عند العمل ، يمكن أن تقلل من ضوضاء النقل للهيكل ولديها قدرة تخميد قوية.
البيانات الفنية الخاصة بـنوع الحد من مفصل التوسع
| الخصائص العامة | |
| القطر الاسمي | DN15-DN3000 |
| ضغط العمل | PN6-PN25 |
| درجة حرارة العمل | -20 ℃ -140 ℃ |
| متوسط العمل | ماء ، زيت ، حمض ، قلوي |
|
البيانات الرئيسية عننوع الحد من مفصل التوسع
|
||||||
|
القطر الاسمي (DN)
|
طول
|
الإزاحة المحورية (مم)
|
الإزاحة الأفقية
|
زاوية الانحراف
|
||
|
مم
|
بوصة
|
مم
|
تمديد
|
ضغط
|
مم
|
(a1 + a2) °
|
|
32
|
1 1/4
|
95
|
6
|
9
|
9
|
15 درجة
|
|
40
|
1 1/2
|
95
|
6
|
10
|
9
|
15 درجة
|
|
50
|
2
|
105
|
7
|
10
|
10
|
15 درجة
|
|
65
|
2 1/2
|
115
|
7
|
13
|
11
|
15 درجة
|
|
80
|
3
|
135
|
8
|
15
|
12
|
15 درجة
|
|
100
|
4
|
150
|
10
|
19
|
13
|
15 درجة
|
|
125
|
5
|
165
|
12
|
19
|
13
|
15 درجة
|
|
150
|
6
|
180
|
12
|
20
|
14
|
15 درجة
|
|
200
|
8
|
210
|
16
|
25
|
22
|
15 درجة
|
|
250
|
10
|
230
|
16
|
25
|
22
|
15 درجة
|
|
300
|
12
|
245
|
16
|
25
|
22
|
15 درجة
|
|
350
|
14
|
255
|
16
|
25
|
22
|
15 درجة
|
|
400
|
16
|
255
|
16
|
25
|
22
|
15 درجة
|
|
450
|
18
|
255
|
16
|
25
|
22
|
15 درجة
|
|
500
|
20
|
255
|
16
|
25
|
22
|
15 درجة
|
|
600
|
24
|
260
|
16
|
25
|
22
|
15 درجة
|
ملاحظة: لتحديد وصلة التمدد المناسبة لنوع حد الأنابيب ، من الضروري فهم توافق الوسائط مع المواد المختارة ، ودرجة الحرارة الكاملة ، ونطاقات الضغط والفراغ ، والحركات المطلوبة ، والأبعاد بين حواف الأنابيب.باستخدام هذه المعلومات ، يمكن لمهندسي تطبيقات JINGNING المساعدة في تحديد مفصل التمدد المثالي لأي تطبيق.
الحد من المفصل المطاطي المرن تدفق الإنتاج
هل تعرف كيف هي الجودة العاليةالحد من المفصل المطاطي المرندعنا نرى مع JINGNING.
مفصل توسيع نوع الحدمميزات
1. يتمتع الهيكل الكروي باستقرار ضغط داخلي قوي ، بالإضافة إلى النايلون القوي الخاص المقوى ، فإنه يتمتع بمقاومة ضغط ممتازة
2. أداء ممتاز لامتصاص الصدمات وتقليل الضوضاء.تقليل الاهتزاز والضوضاء والحركة المتأصلة في نظام خطوط الأنابيب ، وتمكين معدات العزل من التحرك بحرية ، والقضاء على الاهتزاز والصوت البغيض الشائع في الوصلات المعدنية.
3. التعويض عن زيادة الاستطالة والضغط والحركة الجانبية والزاوية.
مفصل توسيع نوع الحدتطبيق
نظرًا لأن الوصلة المطاطية تتمتع بأداء شامل جيد ، فهي تستخدم على نطاق واسع في الصناعة الكيميائية ، والبناء ، وإمدادات المياه ، والصرف الصحي ، والبترول ، والصناعات الخفيفة والخفيفة ، والتبريد ، والصرف الصحي ، والسباكة ، والحماية من الحرائق ، والطاقة الكهربائية ، والصناعات الأساسية الأخرى.
