مكان المنشأ:
الصين
اسم العلامة التجارية:
JINGNING
إصدار الشهادات:
CE
رقم الموديل:
RFJD
اتصل بنا

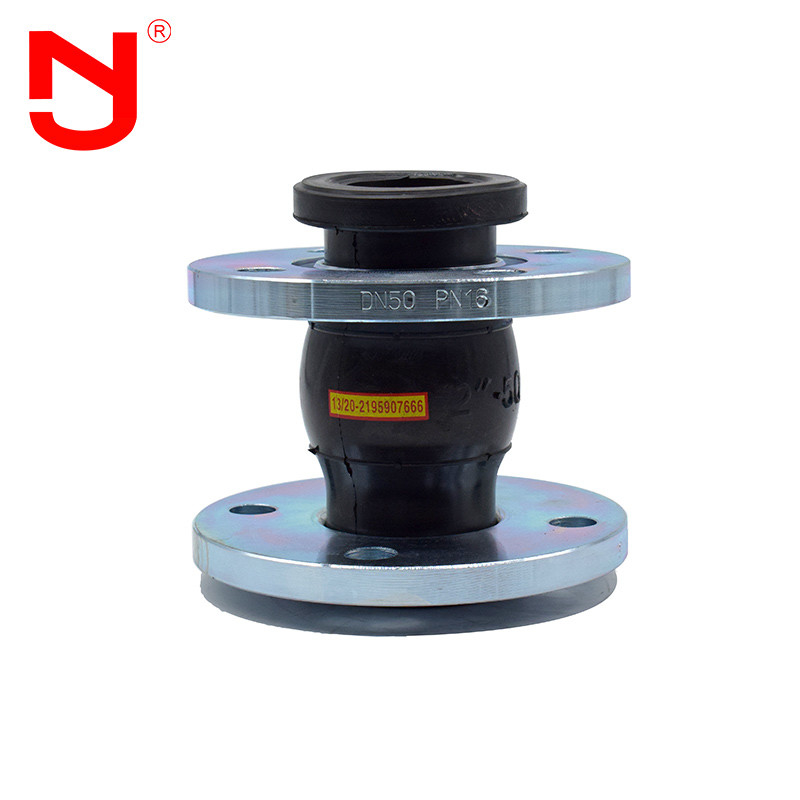

مفصل التمدد المحوري nbr شفة كروية مفردة مضادة للاهتزاز مرنة
مفصل التمدد المحورييُعرف باسم المفصل المطاطي.مفصل التمدد المحورييستخدم على نطاق واسع في المياه والكهرباء والصناعات الكيماوية ونظام رسو السفن.المفصل التمدد المحورييمكن تمديده تلقائيًا مع التغيير الطبيعي للطقس أثناء الاستخدام.المواد الهيكلية للمفصل التمدد المحوريهو نسيج حبل نايلون ، والأسطح الداخلية والخارجية مصنوعة من المطاط القطبي المقاوم للشيخوخة عالي القوة.من أجل منع الانكماش الطبيعي وتقليل شيخوخة الكسرمفصل التمدد المحوريفي الاستخدام طويل الأمد ، يتم استخدام الأسلاك الفولاذية للحماية المتعددة.
خصائص الأداء لمفصل التمدد المحوري
خصائصمفصل التمدد المحوري، مثل المرونة العالية ، وضيق الهواء العالي ، والمقاومة المتوسطة ، ومقاومة الطقس ومقاومة الإشعاع ، إلخانضم التوسع المحوريمصنوع من نسيج بوليستر ذو قوة عالية وثبات قوي في البرودة والساخنة ، والذي يتراكم معه.بعد الضغط العالي والتشكيل والربط المتشابك ، يكون مقاومًا للتشكيل.المفصل التمدد المحوريلديها كثافة داخلية عالية ، ويمكن أن تتحمل الضغط العالي وتأثير تشوه مرن ممتاز.المفصل التمدد المحوريارتفاع قوس تصميم الهيكل ، منحنى طويل ، لديه وظيفة إزاحة كبيرة متعددة الاتجاهات.إنها مناسبة بشكل خاص للأماكن ذات الظروف الجيولوجية المعقدة ، والإشعاع المستقر الكبير والتغيرات الباردة والساخنة المتكررة أثناء تشغيل خط الأنابيب ، والتي من السهل أن تسبب تشغيل خط الأنابيب.المفصل التمدد المحورييمكن أن يقضي بشكل فعال على الإزاحة والأضرار المادية للمضخة والصمام وخط الأنابيب نفسه باستخدام الانزلاق المرن للمطاط ووظيفة نقل الحرارة للقوة الميكانيكية للتشوه.لأن المطاط منمفصل التمدد المحوريهي مادة موصلة سيئة ، ومفصل التمدد المحوريهو منتج مثالي لحماية البيئة لتقليل انتقال الاهتزازات والضوضاء.
البيانات الفنية لمفصل التمدد المحوري
|
البيانات الرئيسية لمفصل التمدد المحوري |
||||||
| القطر الاسمي (DN) | طول | الإزاحة المحورية (مم) | الإزاحة الأفقية | زاوية الانحراف | ||
| مم | بوصة | مم | تمديد | ضغط | مم | (a1 + a2) ° |
| 32 | 1 1/4 | 95 | 6 | 9 | 9 | 15 درجة |
| 40 | 1 1/2 | 95 | 6 | 10 | 9 | 15 درجة |
| 50 | 2 | 105 | 7 | 10 | 10 | 15 درجة |
| 65 | 2 1/2 | 115 | 7 | 13 | 11 | 15 درجة |
| 80 | 3 | 135 | 8 | 15 | 12 | 15 درجة |
| 100 | 4 | 150 | 10 | 19 | 13 | 15 درجة |
| 125 | 5 | 165 | 12 | 19 | 13 | 15 درجة |
| 150 | 6 | 180 | 12 | 20 | 14 | 15 درجة |
| 200 | 8 | 210 | 16 | 25 | 22 | 15 درجة |
| 250 | 10 | 230 | 16 | 25 | 22 | 15 درجة |
| 300 | 12 | 245 | 16 | 25 | 22 | 15 درجة |
| 350 | 14 | 255 | 16 | 25 | 22 | 15 درجة |
| 400 | 16 | 255 | 16 | 25 | 22 | 15 درجة |
| 450 | 18 | 255 | 16 | 25 | 22 | 15 درجة |
| 500 | 20 | 255 | 16 | 25 | 22 | 15 درجة |
| 600 | 24 | 260 | 16 | 25 | 22 | 15 درجة |
ملاحظة: 1. المتطلبات الخاصة لـمفصل التمدد المحورييمكن تخصيصها وفقًا لرسم المستخدم.معيار شفة GB / t9115.1-2000.يمكن اختيار معايير شفة مختلفة (GB ، JB ، Hg ، CB ، ANSI ، DIN ، BSEN ، NF ، en ، JIS ، ISO ، إلخ) للإنتاج.الكرة المطاطيةمفصل التمدد المحورييمكن استخدامها كمطاط طبيعي ، EPDM ، مطاط كلوروبرين ، مطاط بوتيل ، مطاط بوتادين ، مطاط فلورو ، إلخ.مفصل التمدد المحوري أعلاه DN200 يستخدم لإمداد المياه المعلقة ، يجب أن يكون لخط الأنابيب دعم ثابت أو دعم ثابت ، وإلا فإنمفصل التمدد المحورييجب أن يتم تركيبه بجهاز مانع للسقوط.
مفصل التمدد المحوريتظهر التفاصيل
مفصل التمدد المحوريتدفق الإنتاج
هل تعرف كيف يكون مفصل التمدد المحوريدعنا نرى مع JINGNING.
من المهم جدًا معرفة التوافق بين وسيطمفصل التمدد المحوريوالمختارينمفصل التمدد المحوريالمواد ، نطاق درجة الحرارة الكاملة ، الضغط الكامل والفراغ الكامل ، الحركة المطلوبةمفصل التمدد المحوري، والحجم بين الشفاه الأنابيب عند اختيار المناسبمفصل التمدد المحوري.باستخدام هذه المعلومات ، يمكن لمهندسي تطبيقات Jingning المساعدة في تحديد النموذج المثاليمفصل التمدد المحوري.
مفصل التمدد المحوريمميزات
1. سعر المصنعانضم التوسع المحورير.
2. 16 عاما من الخبرة في التصنيع ، 5 سنوات من الخبرة في التصدير.
3. فحص صارم للجودة ، الجودة تفوق بكثير معايير الصناعة.
4.مفصل التمدد المحورييحتوي العفن على مجموعة متنوعة من المواصفات ، ودعم التخصيص ، وتصنيع المعدات الأصلية.
5. تقديم عينات مجانية منمفصل التمدد المحوري.
6.مفصل التمدد المحوريفي مخزون كبير.
تطبيق مفصل التمدد المحوري
مفصل التمدد المحورييستخدم على نطاق واسع في الهندسة الكيميائية ، والبناء ، وإمدادات المياه ، والصرف الصحي ، والبترول ، والصناعات الخفيفة والثقيلة ، والتبريد ، والصرف الصحي ، وتسخين المياه ، والحماية من الحرائق ، والطاقة الكهربائية والمشاريع الأساسية الأخرى بسبب أدائها الشامل الجيد.حسب الخامات المطاطية المختلفةمفصل التمدد المحوري، يمكن تحويله إلى أنواع مختلفة ، مثل مقاومة الأحماض ، ومقاومة القلويات ، ومقاومة التآكل ، ومقاومة الزيت ، ومقاومة درجات الحرارة العالية ، ومقاومة الإشعاع ، ومقاومة التآكل ، ومقاومة الشيخوخة ، وما إلى ذلك.مفصل التمدد المحورييمكن أن تتكيف مع مجموعة متنوعة من الوسائط والبيئة.
التعليمات
س 1: ما هي مادة المطاطمفصل التمدد المحوري؟
أ 1: EPDM ، CR ، NBR ، إلخ. يعتمد ذلك على بيئة العمل والوسائط.
س 2: هل الشفة مجلفنةمنمفصل التمدد المحوري؟
أ 2: نعم،لدينا الشفاه الإلكترونية المجلفنة والغمس الساخن المجلفن. لدينا أيضا الشفاه المطلية.
س 3: هل يمكنني الحصول على عينة؟
A3: السبب.يمكننا التسليم عن طريق البريد السريع ، عن طريق الجو أو البحر.
س 4: ما هو موكمنمفصل التمدد المحوري؟
A4: قطعة واحدة ، يمكنك أيضًا الحصول عليها كعينة لاختبار جودة منتجاتنا ، ثم يمكنك شراء طلب لنا.
س 5:ما هي تقنية مانع الصدأمفصل التمدد المحوريشفة؟
A5:تكنولوجيا مانع الصدأمفصل التمدد المحورييمكن أن تكون شفة الجلفنة ، الطلاء ، طلاء مسحوق البلاستيك ، رش راتنجات الايبوكسي.
س 6:ما شهاداتمفصل التمدد المحوريهل يمكن أن تقدم؟
أ 6:يمكن أن نقدم شهادة CE ، ISO لدينامفصل التمدد المحوري.
