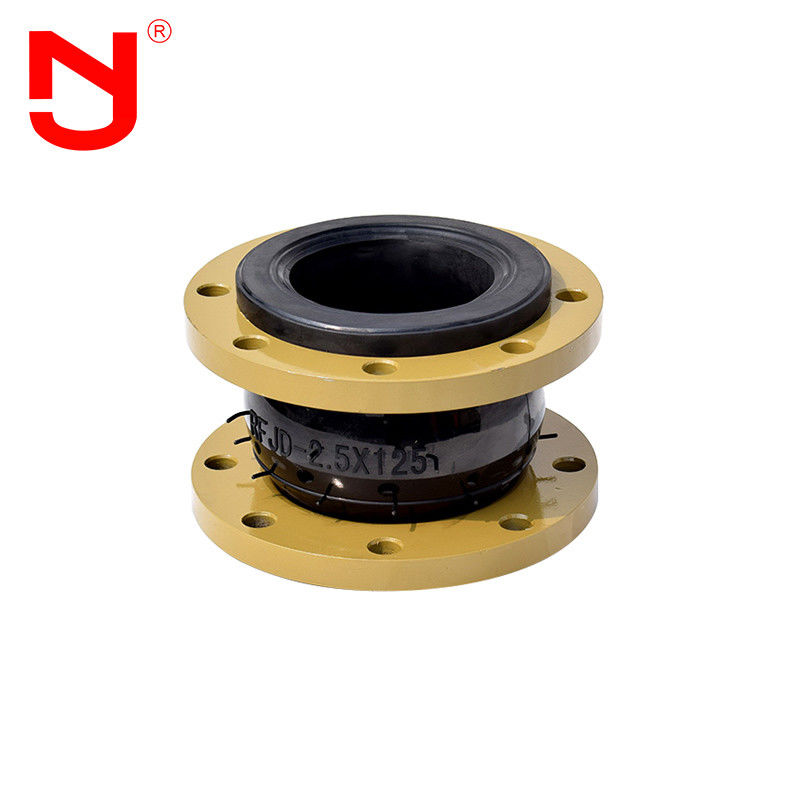

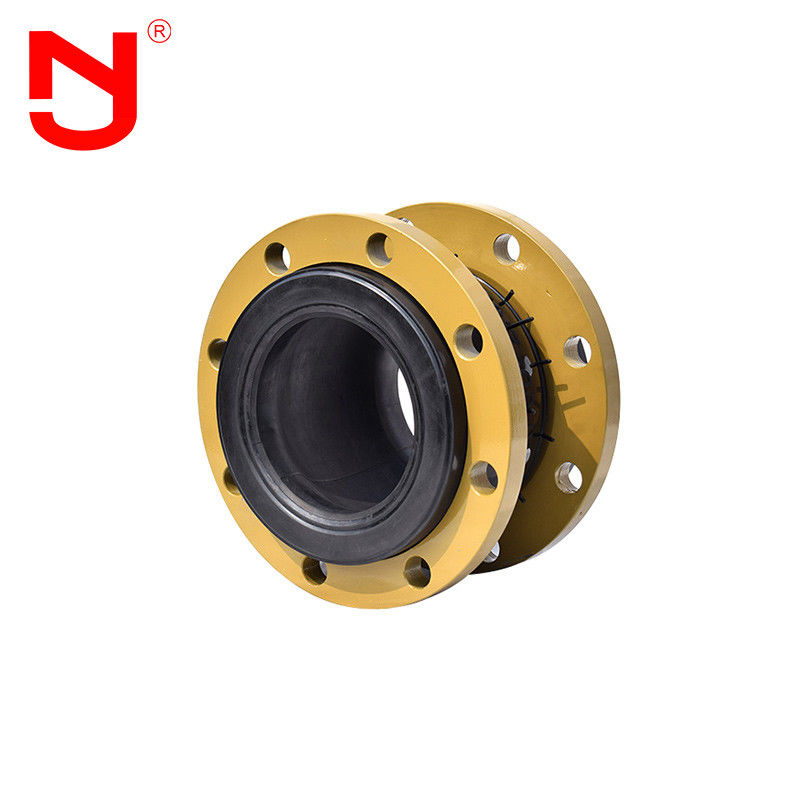

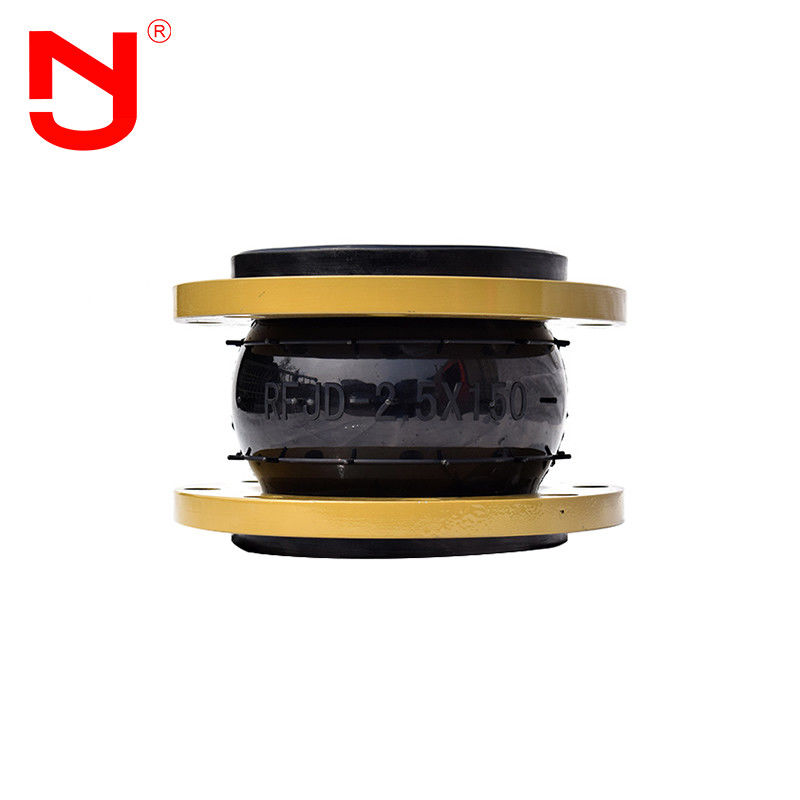

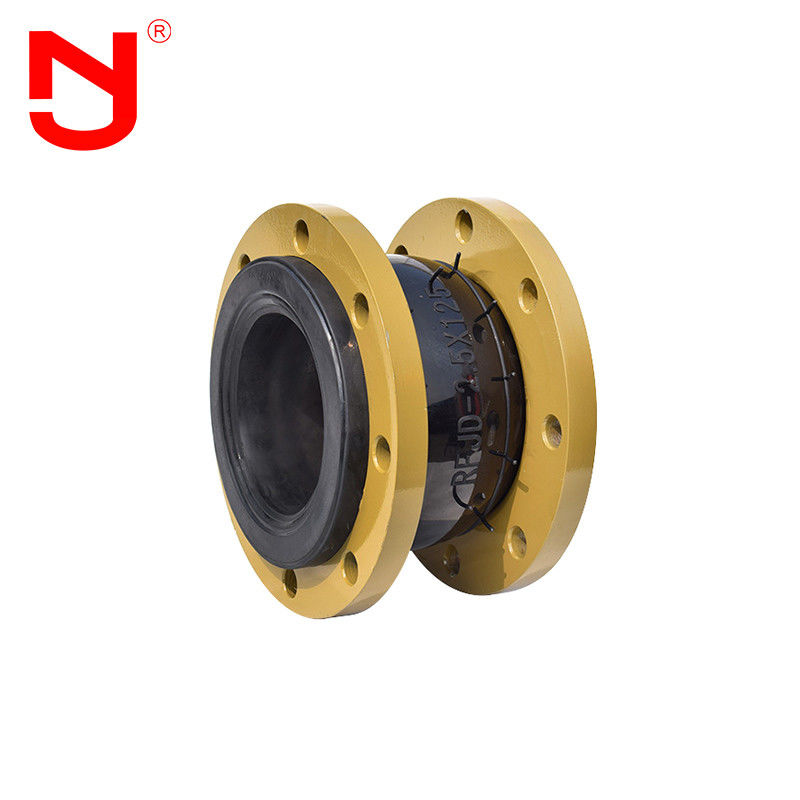

وصلة مطاطية مرنة عالية الجودة EPDM مع شفة PN16
يمكن أيضًا تسمية الوصلة المطاطية: مفصل مطاطي مرن ، مفصل مطاطي ناعم ، مفصل ناعم ، وصلة مطاطية مرنة ، إلخ. الوصلة المطاطية هي موصل مواسير ذو مرونة عالية ، ضيق هواء مرتفع ، مقاومة متوسطة ومقاومة للعوامل الجوية.الوصلة المطاطية هي نوع من الأنابيب المطاطية المركبة التي تتكون من طبقة مطاطية داخلية ، وطبقة تقوية من القماش (طبقة التعزيز بها سلك نايلون متعدد الطبقات مكشط) ، وطبقة مطاطية متوسطة ، وطبقة مطاطية خارجية ، وحلقة معدنية مقواة بطرف أو حلقة فولاذية ، و تركيبة فضفاضة مع شفة معدنية أو وصلة موازية بعد درجة حرارة عالية وفلكنة عالية الضغط.يستفيد المفصل المطاطي من مزايا المطاط ، مثل المرونة العالية ، ومقاومة الغاز العالية ، والمقاومة المتوسطة ، ومقاومة الطقس ومقاومة الإشعاع.يمكن أن يقلل الوصلة المطاطية من اهتزاز وضوضاء خط الأنابيب ، وتعويض التمدد الحراري والانكماش البارد الناجم عن تغير درجة الحرارة.
خصائص الأداء للمفصل المطاطي
1. تأثير تخفيف الضغط وصلة مطاطيةموثوق ، ولا يتأثر ضغط المخرج بضغط المدخل ومعدل التدفق.يمكن أن تقلل من الضغط الديناميكي والضغط الساكن ، وتحافظ على ثبات ضغط المخرج المحدد.
2. ال وصلة مطاطيةسهل الضبط والتشغيل.فقط اضبط برغي الضبط للمفصل المطاطي التجريبي للحصول على ضغط مخرج دقيق ومستقر.
3. ال وصلة مطاطيةله تأثير جيد في توفير الطاقة.يتبنى جسم المفصل المطاطي تصميم DC مبسط كامل القناة ، مع فقدان ضغط صغير ، وتدفق كبير ، وحجم صغير وخفيف الوزن.
4. ال وصلة مطاطية لها عمر خدمة طويل ، والأجزاء المهمة مصنوعة من مواد خاصة ، لذلك ليست هناك حاجة للصيانة.
البيانات الفنية الخاصة بـ وصلة مطاطية
|
البيانات الرئيسية للمفصل المطاطي |
||||||
| القطر الاسمي (DN) | طول | الإزاحة المحورية (مم) | الإزاحة الأفقية | زاوية الانحراف | ||
| مم | بوصة | مم | تمديد | ضغط | مم | (a1 + a2) ° |
| 32 | 1 1/4 | 95 | 6 | 9 | 9 | 15 درجة |
| 40 | 1 1/2 | 95 | 6 | 10 | 9 | 15 درجة |
| 50 | 2 | 105 | 7 | 10 | 10 | 15 درجة |
| 65 | 2 1/2 | 115 | 7 | 13 | 11 | 15 درجة |
| 80 | 3 | 135 | 8 | 15 | 12 | 15 درجة |
| 100 | 4 | 150 | 10 | 19 | 13 | 15 درجة |
| 125 | 5 | 165 | 12 | 19 | 13 | 15 درجة |
| 150 | 6 | 180 | 12 | 20 | 14 | 15 درجة |
| 200 | 8 | 210 | 16 | 25 | 22 | 15 درجة |
| 250 | 10 | 230 | 16 | 25 | 22 | 15 درجة |
| 300 | 12 | 245 | 16 | 25 | 22 | 15 درجة |
| 350 | 14 | 255 | 16 | 25 | 22 | 15 درجة |
| 400 | 16 | 255 | 16 | 25 | 22 | 15 درجة |
| 450 | 18 | 255 | 16 | 25 | 22 | 15 درجة |
| 500 | 20 | 255 | 16 | 25 | 22 | 15 درجة |
| 600 | 24 | 260 | 16 | 25 | 22 | 15 درجة |
ملاحظة: 1. المتطلبات الخاصة لـ يمكن تخصيص أنبوب التوصيل المطاطي وفقًا لرسم المستخدم.معيار شفة GB / t9115.1-2000.يمكن اختيار معايير شفة مختلفة (GB ، JB ، Hg ، CB ، ANSI ، DIN ، BSEN ، NF ، en ، JIS ، ISO ، إلخ) للإنتاج.الكرة المطاطيةوصلة مطاطية يمكن استخدامها كمطاط طبيعي ، EPDM ، مطاط كلوروبرين ، مطاط بوتيل ، مطاط بوتادين ، مطاط فلورو ، إلخ. وصلة مطاطية أعلاه DN200 يستخدم لإمداد المياه المعلقة ، يجب أن يكون لخط الأنابيب دعم ثابت أو دعم ثابت ، وإلا فإن وصلة مطاطية يجب أن يتم تركيبه بجهاز مضاد للسقوط.
وصلة مطاطية تظهر التفاصيل
وصلة مطاطيةتدفق الإنتاج
هل تعرف كيف يتم صنع المفصل المطاطي ، دعنا نرى مع JINGNING.
من المهم جدًا معرفة التوافق بين وسيط الأنبوب المرن والمختار وصلة مطاطية المواد ، نطاق درجة الحرارة الكاملة ، الضغط الكامل والفراغ الكامل ، الحركة المطلوبة وصلة مطاطية، والحجم بين الشفاه الأنابيب عند اختيار المناسب وصلة مطاطية.باستخدام هذه المعلومات ، يمكن لمهندسي تطبيقات Jingning المساعدة في تحديد النموذج المثاليوصلة مطاطية لأي تطبيق.
ميزة مشتركة المطاط
1. سعر المصنع وصلة مطاطية.
2. 16 عاما من الخبرة في التصنيع ، 5 سنوات من الخبرة في التصدير.
3. فحص صارم للجودة ، الجودة تفوق بكثير معايير الصناعة.
4. وصلة مطاطية يحتوي العفن على مجموعة متنوعة من المواصفات ، ودعم التخصيص ، وتصنيع المعدات الأصلية.
5. تقديم عينات مجانية منوصلة مطاطية.
6. وصلة مطاطية في مخزون كبير.
وصلة مطاطية طلب
وصلة مطاطيةتستخدم على نطاق واسع في أنظمة خطوط الأنابيب المختلفة ، مثل توصيلوصلة مطاطيةق بالمضخات والصمامات ومعدات مكافحة الحرائق وخطوط الأنابيب ذات الاهتزازات الكبيرة.مواسير مع تغيرات متكررة للحرارة والبرودة.وصلة مطاطيةيستخدم بشكل أساسي في رفع ونقل المياه والصرف الصحي عن بُعد ، وإمداد المياه وتبريد المياه المتداولة لمحطة الطاقة الحرارية ، ونقل خطوط الأنابيب للصناعة المعدنية ، والمياه المكثفة ، والصناعات الكيماوية ، والتبريد والتخفيف من صناعة البتروكيماويات ، والاتصال المرن بين المسافات الطويلة والقصيرة خطوط الأنابيب في الصناعات الأخرى.بسبب الوصلة مطاطية لديها مقاومة عالية للتآكل ، كما أنها مناسبة لجميع الصناعات ذات درجات الحرارة المنخفضة الحبيبية والمساحيق والغاز.
التعليمات
Q1 ما هي مادة المطاط وصلة مطاطية؟
A1: EPDM ، CR ، NBR ، إلخ. يعتمد ذلك على بيئة العمل والوسائط.
Q2: هل الشفة مجلفنة من وصلة مطاطية؟
ج 2: نعم ،لدينا الشفاه الإلكترونية المجلفنة والغمس الساخن المجلفن. لدينا أيضا الشفاه المطلية.
Q3: هل يمكنني الحصول على عينة؟
A3: السبب.يمكننا التسليم عن طريق البريد السريع ، عن طريق الجو أو البحر.
س 4: ما هو موك منوصلة مطاطية؟
A4: قطعة واحدة ، يمكنك أيضًا الحصول عليها كعينة لاختبار جودة منتجاتنا ، ثم يمكنك شراء طلب لنا.
