مكان المنشأ:
الصين
اسم العلامة التجارية:
JINGNING
إصدار الشهادات:
CE，ISO
رقم الموديل:
RLJS
اتصل بنا

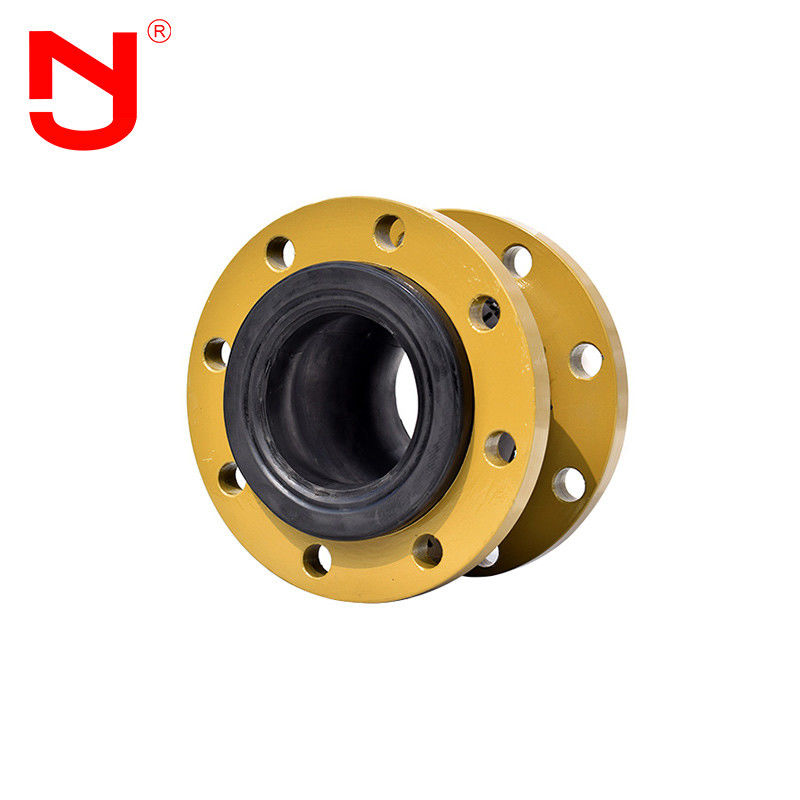

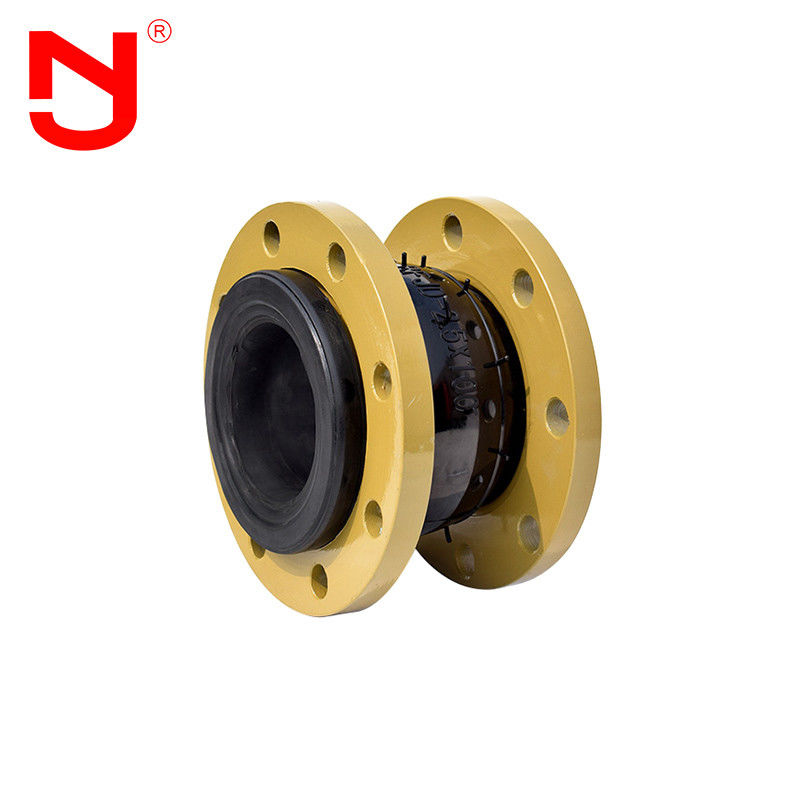

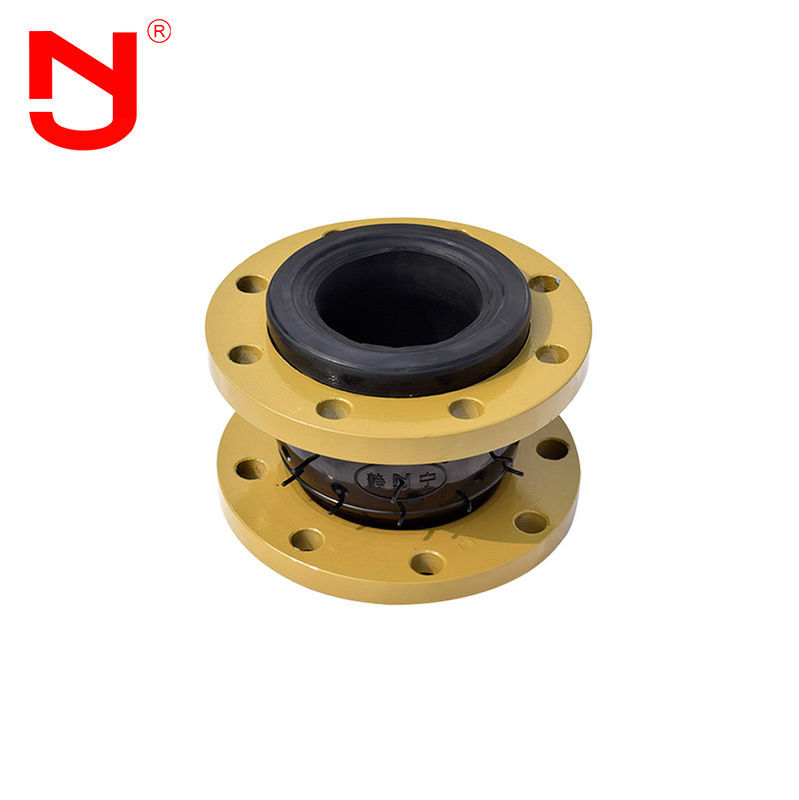

وصلة تمدد مطاطية ذات شفة تمدد وصلة مطاطية مرنة EPDM
إن مفصل التمدد المطاطي ذو الحواف مصنوع من سلك بوليستر ثابت عالي القوة وبارد وساخن ، وهو مرتبط بشكل متقاطع بقولبة عالية الضغط ودرجة حرارة عالية.الكثافة الداخلية لـوصلة توسيع مطاطية ذات حوافمرتفع ووصلة توسيع مطاطية ذات حوافيمكن أن تتحمل الضغط العالي.تأثير التشوه المرن لـوصلة توسيع مطاطية ذات حوافهو ممتاز.تم تصميم هيكل المنتج بقوس متطور ومنحنى طويل ، ووصلة توسيع مطاطية ذات حوافلديه عدد كبير من وظائف الإزاحة.
خصائص الأداء لمفصل التمدد المطاطي ذي الحواف
1. إن وصلة توسيع مطاطية ذات حواف لديه مقاومة عالية للتآكل ، ومقاومة الأحماض والقلويات ، إلخ.
2. Fمفصل التمدد المطاطي المتدلي يمكن أن تقلل الاهتزاز وتقليل الضغط وتقليل الضوضاء.
3. وصلة تمدد مطاطية ذات حواف لها خصائص فريدة ، مثل المرونة العالية ، وضيق الهواء العالي ، والمقاومة المتوسطة ومقاومة التآكل.
البيانات الفنية الخاصة بـ وصلة توسيع مطاطية ذات حواف
|
البيانات الرئيسية لمفصل التمدد المطاطي ذي الحواف |
||||||
| القطر الاسمي (DN) | طول | الإزاحة المحورية (مم) | الإزاحة الأفقية | زاوية الانحراف | ||
| مم | بوصة | مم | تمديد | ضغط | مم | (a1 + a2) ° |
| 32 | 1 1/4 | 95 | 6 | 9 | 9 | 15 درجة |
| 40 | 1 1/2 | 95 | 6 | 10 | 9 | 15 درجة |
| 50 | 2 | 105 | 7 | 10 | 10 | 15 درجة |
| 65 | 2 1/2 | 115 | 7 | 13 | 11 | 15 درجة |
| 80 | 3 | 135 | 8 | 15 | 12 | 15 درجة |
| 100 | 4 | 150 | 10 | 19 | 13 | 15 درجة |
| 125 | 5 | 165 | 12 | 19 | 13 | 15 درجة |
| 150 | 6 | 180 | 12 | 20 | 14 | 15 درجة |
| 200 | 8 | 210 | 16 | 25 | 22 | 15 درجة |
| 250 | 10 | 230 | 16 | 25 | 22 | 15 درجة |
| 300 | 12 | 245 | 16 | 25 | 22 | 15 درجة |
| 350 | 14 | 255 | 16 | 25 | 22 | 15 درجة |
| 400 | 16 | 255 | 16 | 25 | 22 | 15 درجة |
| 450 | 18 | 255 | 16 | 25 | 22 | 15 درجة |
| 500 | 20 | 255 | 16 | 25 | 22 | 15 درجة |
| 600 | 24 | 260 | 16 | 25 | 22 | 15 درجة |
ملاحظة: 1. يمكن تخصيص المتطلبات الخاصة لوصلات التمدد المطاطية ذات الحواف وفقًا لرسم المستخدم.معيار شفة GB / t9115.1-2000.يمكن اختيار معايير شفة مختلفة (GB ، JB ، Hg ، CB ، ANSI ، DIN ، BSEN ، NF ، en ، JIS ، ISO ، إلخ) للإنتاج.يمكن استخدام الكرة المطاطية لمفصل التمدد المطاطي ذي الحواف كمطاط طبيعي ، EPDM ، مطاط الكلوروبرين ، مطاط البوتيل ، مطاط البوتادين ، المطاط الفلوري ، إلخ. عند وصلة التمدد المطاطية ذات الحواف يتم استخدام DN200 أعلاه لتزويد المياه المعلقة ، ويجب أن يكون لخط الأنابيب دعم ثابت أو دعم ثابت ، وإلا يجب تثبيت وصلة التمدد المطاطية ذات الحواف بجهاز مانع للسقوط.
وصلة تمدد مطاطية ذات حوافتظهر التفاصيل
وصلة تمدد مطاطية ذات حواف تدفق الإنتاج
هل تعرف كيف يتم صنع وصلة التمدد المطاطية ذات الحواف ، دعنا نرى مع JINGNING.
من المهم جدًا معرفة التوافق بين وسيط وصلة توسيع مطاطية ذات حواف والمختارين وصلة توسيع مطاطية ذات حواف المواد ، نطاق درجة الحرارة الكاملة ، الضغط الكامل والفراغ الكامل ، الحركة المطلوبة وصلة توسيع مطاطية ذات حواف، والحجم بين الشفاه الأنابيب عند اختيار المناسب وصلة توسيع مطاطية ذات حواف.باستخدام هذه المعلومات ، يمكن لمهندسي تطبيقات Jingning المساعدة في تحديد النموذج المثاليوصلة توسيع مطاطية ذات حواف لأي تطبيق.
وصلة تمدد مطاطية ذات حواف أفضلية
1. سعر المصنع من وصلات التمدد المطاطية ذات الحواف.
2. 16 عاما من الخبرة في التصنيع ، 5 سنوات من الخبرة في التصدير.
3. فحص صارم للجودة ، الجودة تفوق بكثير معايير الصناعة.
4. Fيحتوي القالب المشترك للتمدد المطاطي على مجموعة متنوعة من المواصفات ، ودعم التخصيص ، وتصنيع المعدات الأصلية.
5. تقديم عينات مجانية من وصلات التمدد المطاطية ذات الحواف.
6. Fوصلات التمدد المطاطية المتدلية في مخزون كبير.
وصلة تمدد مطاطية ذات حوافطلب
وصلة تمدد مطاطية ذات حوافتستخدم على نطاق واسع في أنظمة خطوط الأنابيب المختلفة ، مثل توصيلوصلة توسيع مطاطية ذات حوافق بالمضخات والصمامات ومعدات مكافحة الحرائق وخطوط الأنابيب ذات الاهتزازات الكبيرة.مواسير مع تغيرات متكررة للحرارة والبرودة.وصلة تمدد مطاطية ذات حوافيستخدم بشكل أساسي في رفع ونقل المياه والصرف الصحي عن بُعد ، وإمداد المياه وتبريد المياه المتداولة لمحطة الطاقة الحرارية ، ونقل خطوط الأنابيب للصناعة المعدنية ، والمياه المكثفة ، والصناعات الكيماوية ، والتبريد والتخفيف من صناعة البتروكيماويات ، والاتصال المرن بين المسافات الطويلة والقصيرة خطوط الأنابيب في الصناعات الأخرى.بسبب الوصلة توسيع مطاطية ذات حواف لديه مقاومة تآكل عالية ، وصلة توسيع مطاطية ذات حواف مناسب أيضًا لجميع الصناعات ذات درجات الحرارة المنخفضة الحبيبية والمساحيق والغاز.
التعليمات
Q1: ما هي مادة المطاط وصلة توسيع مطاطية ذات حواف؟
A1: EPDM ، CR ، NBR ، إلخ. يعتمد ذلك على بيئة العمل والوسائط.
Q2: هل الشفة مجلفنة من وصلة توسيع مطاطية ذات حواف؟
ج 2: نعم ،لدينا الشفاه الإلكترونية المجلفنة والغمس الساخن المجلفن. لدينا أيضا الشفاه المطلية.
Q3: هل يمكنني الحصول على عينة؟
A3: السبب.يمكننا التسليم عن طريق البريد السريع ، عن طريق الجو أو البحر.
س 4: ما هو موك منوصلة توسيع مطاطية ذات حواف؟
A4: قطعة واحدة ، يمكنك أيضًا الحصول عليها كعينة لاختبار جودة منتجاتنا ، ثم يمكنك شراء طلب لنا.
