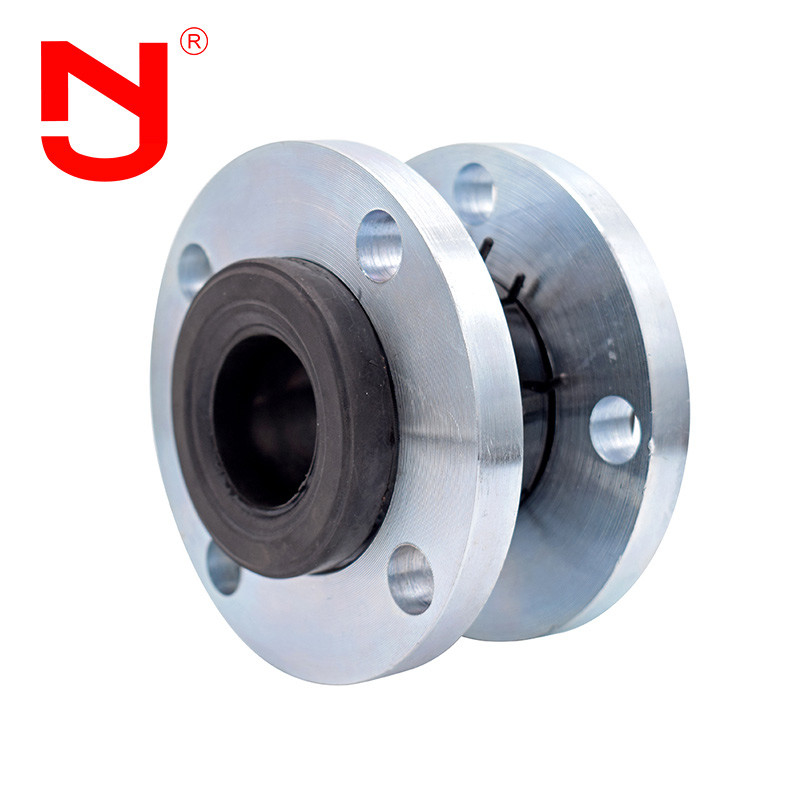

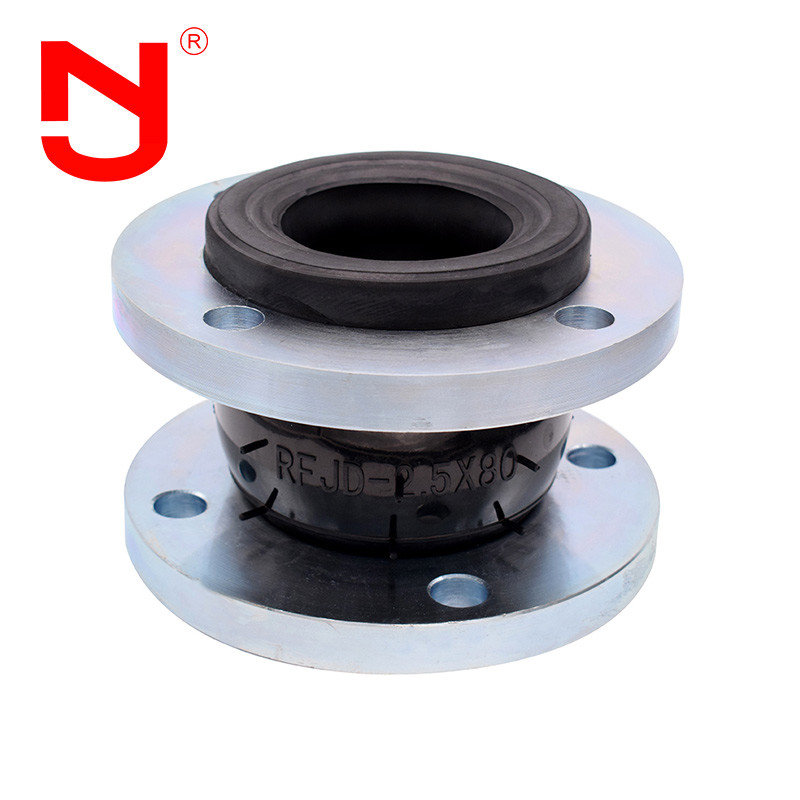

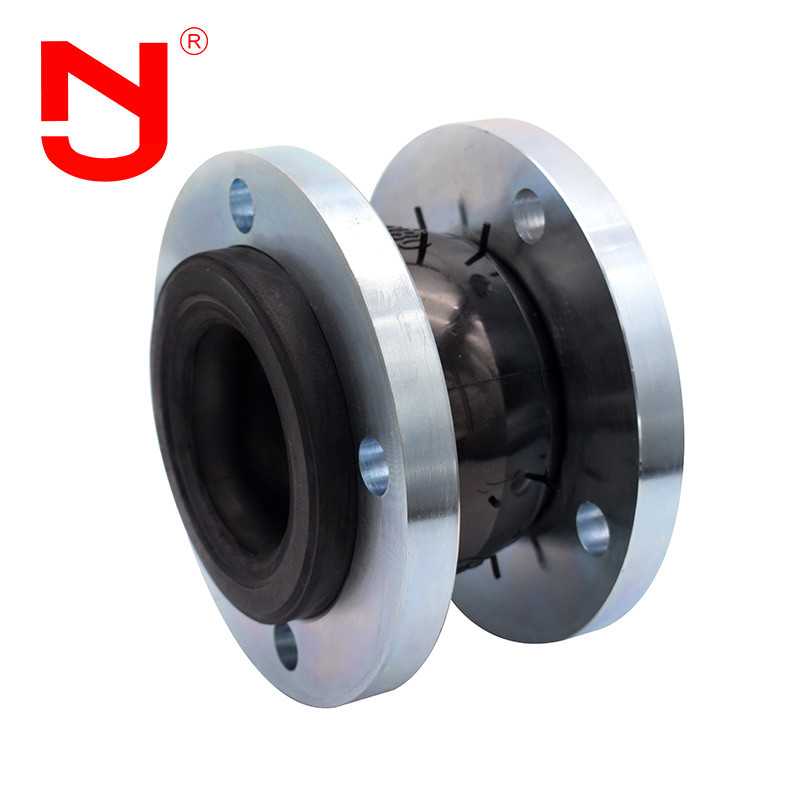

DN100 Single Sphere Rubber Expansion Joint SS304 المفاصل الموسعة المطاطية المعدنية
يمكن أن يطلق على مفصل توسيع المطاط أيضًا: مفصل مطاط مرن ، مفصل مطاط ناعم ، مفصل ناعم ، مفصل مطاط مرن ، إلخ. إنه وصلة أنابيب ذات مرونة عالية ، وضيق الهواء عال ،المقاومة المتوسطة ومقاومة الطقسالمفصل توسيع المطاط هو نوع من أنابيب المطاط المركب الذي يتكون من طبقة المطاط الداخلية، طبقة تعزيز النسيج (طبقة التعزيز لديها العديد من الطبقات كابل النيلون مقشرة) ،طبقة مطاطية متوسطة، طبقة مطاطية خارجية ، حلقة معدنية أو حلقة فولاذية معززة في النهاية ، ومزيج فضفاض مع شراع معدني أو مفصل مواز بعد التشويش عالي درجة الحرارة والضغط العالي.المفاصل المطاطية التوسعة تستخدم مزايا المطاط، مثل المرونة العالية، مقاومة الغاز العالية، المقاومة المتوسطة، مقاومة الطقس ومقاومة الإشعاع. يمكن أن يقلل المفاصل الموسعة المطاطية من اهتزازات وصوت خط الأنابيب،وتعويض التوسع الحراري والانكماش البارد الناجم عن تغير درجة الحرارة.
خصائص أداءالمفاصل الموسعة المطاطية
يمكن تقسيم مفصل التوسع المطاطي إلى ثلاث فئات: العامة والخاصة ومقاومة للحرارة
1عالميةمفصل توسع المطاط: مناسبة لنقل المياه عند - 15 °C ~ 80 °C والحلول الحمضية أو القلوية بتركيز أقل من 10٪.
2خاصةمفصل توسع المطاط: مناسبة لأداء وظائف خاصة، مثل مقاومة الزيت، مقاومة القابضات، مقاومة الأوزون، مقاومة التآكل أو مقاومة التآكل الكيميائي.
3المطاط المقاوم للحرارةمفصل التوسع: مناسبة لنقل المياه ذات درجة حرارة أعلى من 80 درجة مئوية.
البيانات التقنيةالمفاصل الموسعة المطاطية
|
البيانات الرئيسية لمفصل توسع المطاط |
||||||
| القطر الاسمي ((DN)) | الطول | تحرك المحوري ((ملم) | التحرك الأفقي | زاوية الانحناء | ||
| ملم | بوصة | ملم | التوسع | الضغط | ملم | (a1+a2) ° |
| 32 | 1 1/4 | 95 | 6 | 9 | 9 | 15 درجة |
| 40 | واحد ونصف | 95 | 6 | 10 | 9 | 15 درجة |
| 50 | 2 | 105 | 7 | 10 | 10 | 15 درجة |
| 65 | 2 1/2 | 115 | 7 | 13 | 11 | 15 درجة |
| 80 | 3 | 135 | 8 | 15 | 12 | 15 درجة |
| 100 | 4 | 150 | 10 | 19 | 13 | 15 درجة |
| 125 | 5 | 165 | 12 | 19 | 13 | 15 درجة |
| 150 | 6 | 180 | 12 | 20 | 14 | 15 درجة |
| 200 | 8 | 210 | 16 | 25 | 22 | 15 درجة |
| 250 | 10 | 230 | 16 | 25 | 22 | 15 درجة |
| 300 | 12 | 245 | 16 | 25 | 22 | 15 درجة |
| 350 | 14 | 255 | 16 | 25 | 22 | 15 درجة |
| 400 | 16 | 255 | 16 | 25 | 22 | 15 درجة |
| 450 | 18 | 255 | 16 | 25 | 22 | 15 درجة |
| 500 | 20 | 255 | 16 | 25 | 22 | 15 درجة |
| 600 | 24 | 260 | 16 | 25 | 22 | 15 درجة |
ملاحظة: 1. يمكن تخصيص المتطلبات الخاصة لمفصل التوسع المزدوج وفقًا لرسم المستخدم. معيار الاطار هو GB / t9115.1-2000. معايير الاطار المختلفة (GB ، JB ، Hg ، CB ، ANSI ، DIN ،BSEN، NF، en، JIS، ISO، الخ) يمكن اختيارها للإنتاج.مفصل التوسع المزدوجيمكن استخدامه كمطاط طبيعي، EPDM، مطاط كلوروبرين، مطاط بوتيل، مطاط بوتادين، مطاط فلور، الخ عندمامفصل التوسع المزدوج فوق DN200 تستخدم لتزويد المياه التعليق، يجب أن يكون خط الأنابيب دعم ثابت أو دعم ثابت، وإلا فإنمفصل التوسع المزدوجيجب تركيب جهاز مضاد للسقوط.

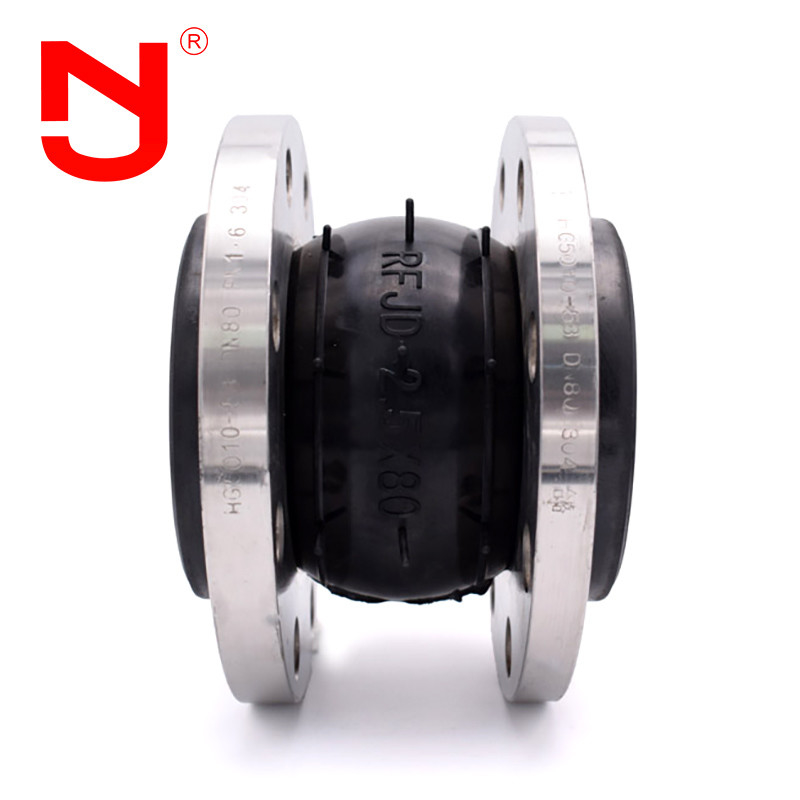

المفاصل الموسعة المطاطية التفاصيل تظهر
المفاصل الموسعة المطاطيةتدفق الإنتاج
هل تعرف كيف هوالمفاصل الموسعة المطاطيةهل فهمت؟ لنرى مع (جينجنيج)
من المهم جداً أن تختار المناسبمفصل توسع المطاط، لفهم التوافق بين الوسيط والمواد المختارة لمفصل توسيع المطاط ، ومدى درجة الحرارة الكاملة والضغط الكامل والفراغ الكامل ، ومقدار الحركة المطلوبة ،والحجم بين شظايا الأنابيبمع هذه المعلومات، يمكن لمهندسي تطبيقات JINGNING أن يساعدوا في تحديد المفاصل المثالية للاستمرارية لأي تطبيق.
المفاصل الموسعة المطاطيةالميزة
1سعر المصنعمفصل توسع المطاط.
216 سنة من الخبرة في التصنيع و 5 سنوات من الخبرة في التصدير
3-تفتيش جودة صارم، الجودة تتجاوز بكثير معيار الصناعة.
4المطاطمفصل التوسعالقالب لديه مجموعة متنوعة من المواصفات، دعم تخصيص، OEM.
5. توفير عينات مجانية منمفصل التوسع المزدوج.
6.مفصل توسع المطاطفي مخزون كبير.
المفاصل الموسعة المطاطية التطبيق
يتم استخدام مفاصل التوسع بالشريحة على نطاق واسع في أنظمة أنابيب مختلفة ، مثل توصيلمفصل التوسع المزدوجأجهزة مكافحة الحرائق والأنابيب ذات الاهتزازات الكبيرة. الأنابيب ذات التغيرات المتكررة في الحرارة والبرودة.يتم استخدام مفصل التوسع بالفلينج بشكل رئيسي لرفع المياه والصرف الصحي والنقلإمدادات المياه وتبريد المياه الدائرة لمحطة توليد الكهرباء الحرارية نقل الأنابيب للصناعة المعدنية المياه المكثفة الصناعة الكيميائيةتبريد وتخفيف صناعة البتروكيماويات، والاتصال المرن بين خطوط الأنابيب الطويلة والقصيرة في الصناعات الأخرى.المفاصل التوسعية المزدوجة مناسبة أيضا لجميع الصناعات من الحبيبات والبودرة والغاز درجة حرارة منخفضة.
الأسئلة الشائعة
س1:ما هي المادة المطاطية؟
A1: EPDM،CR،NBR،الخ.يعتمد على بيئة العمل والوسائط.
السؤال 2: هل الفلينج مصبغ؟
ج2: نعملدينا إلكترونية المغلفة والغلفة الساخنة الغلفة.لدينا أيضا الطلاء الفلينجز.
س3: هل يمكنني الحصول على عينة؟
الجواب: من الواضح، يمكننا تسليمها بالبريد السريع أو الجوي أو البحري.
س4: ما هو MOQ؟
A4: 1 قطعة، يمكنك أيضا الحصول عليه كعينة لاختبار جودة منتجاتنا، ثم يمكنك شراء الطلب منا.
