مكان المنشأ:
الصين
اسم العلامة التجارية:
JINGNING
إصدار الشهادات:
CE，ISO
رقم الموديل:
RLJS
اتصل بنا
فيديو

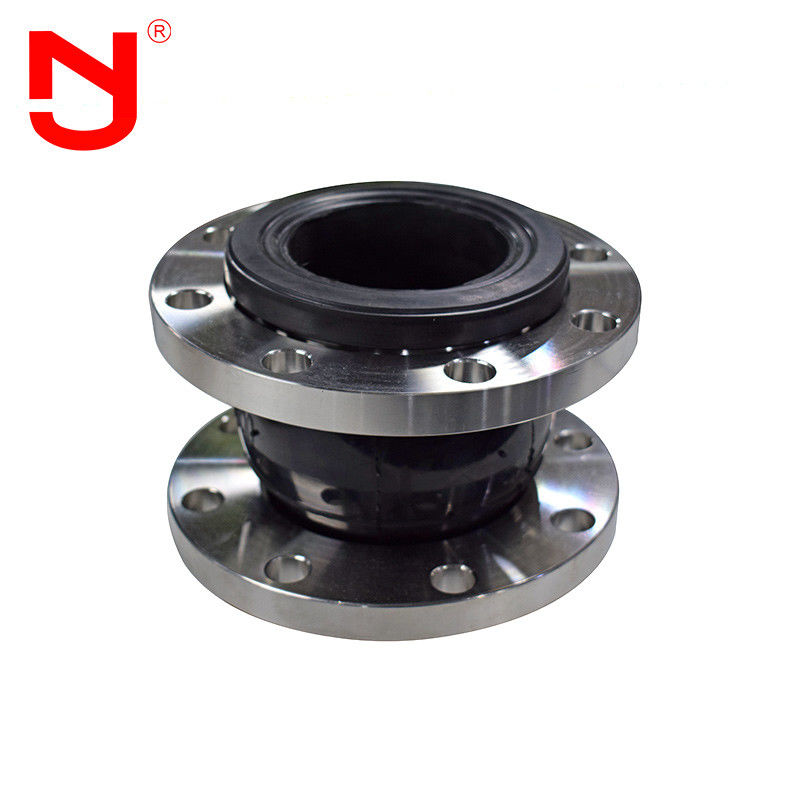

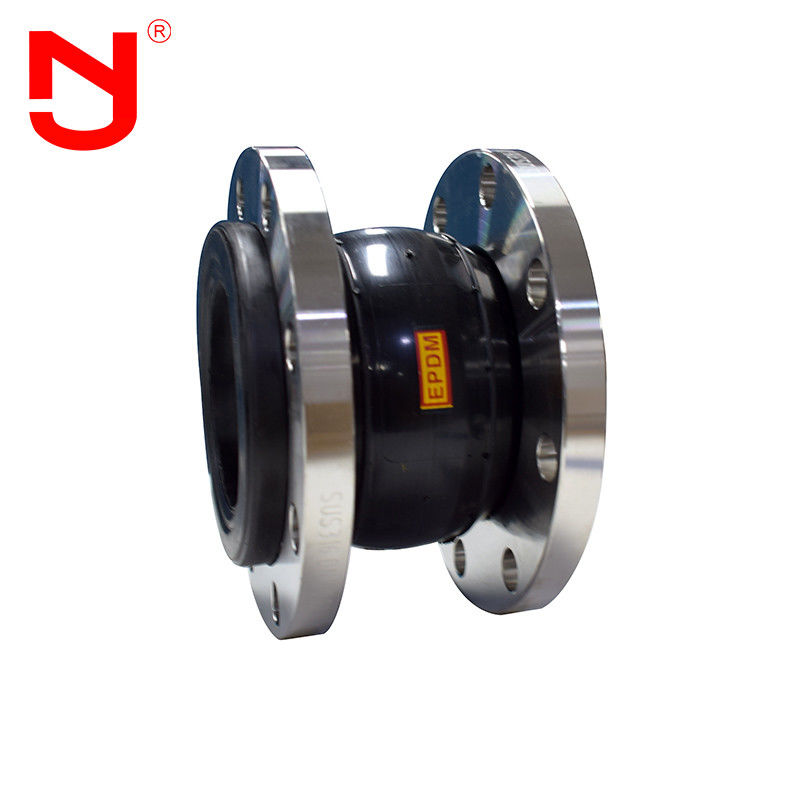

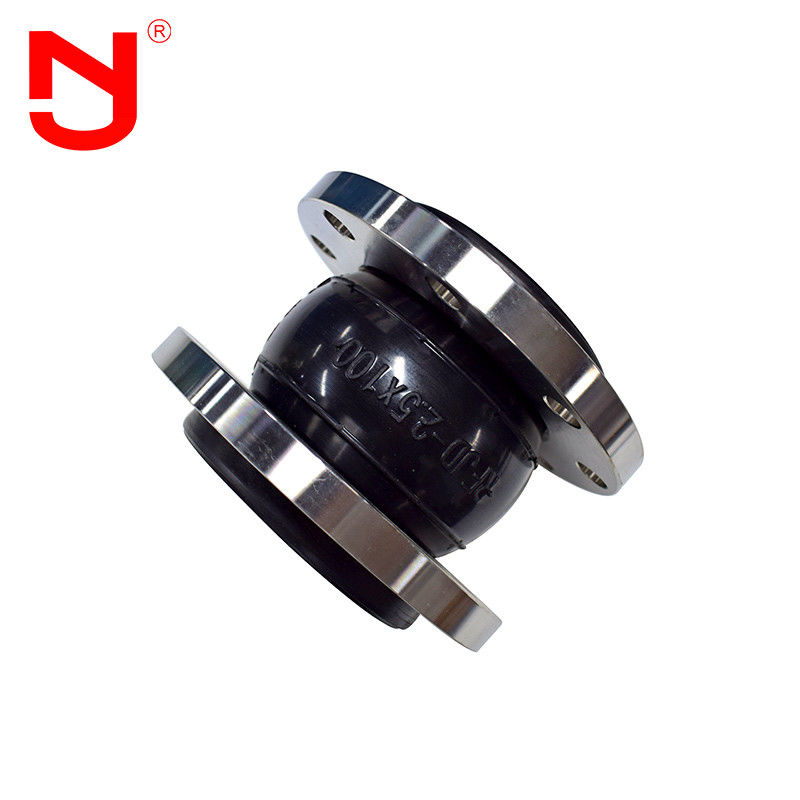

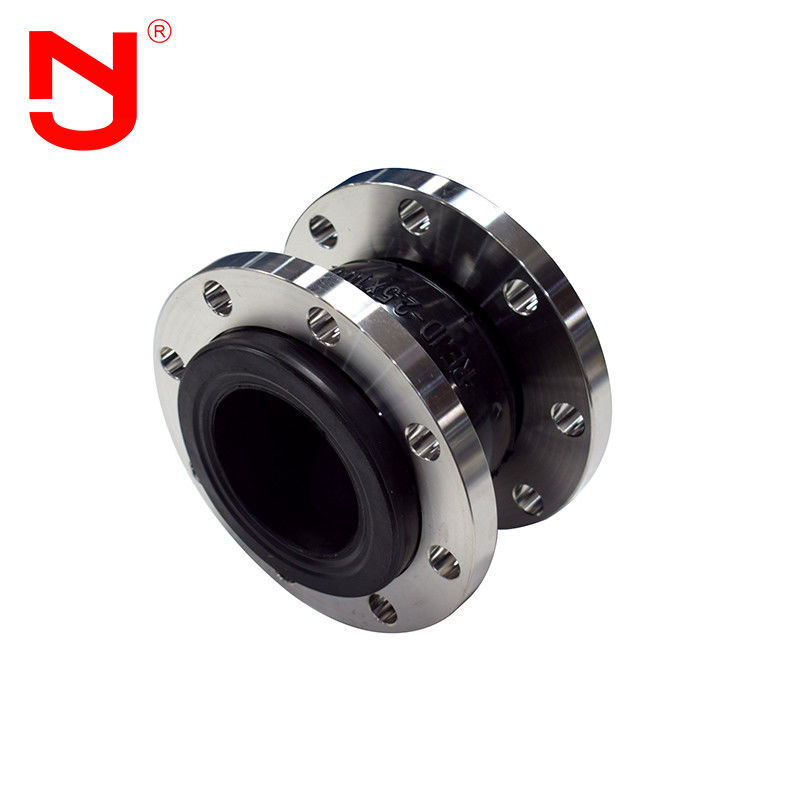

PN16 قم بتوسيع وصلة مطاطية ذات شفة مطاطية أحادية المجال
توسيع المفصل يسمى أيضًا وصلة مطاطية ناعمة ، وصلة مطاطية مرنة ، وصلة مطاطية ناعمة ، وصلة مطاطية مرنة ، وصلة مطاطية عالية الضغط ، ممتص صدمات مطاطي ، معوض ، إلخ. وفقًا لوضع الاتصال ؛يمكن تقسيم مفصل التمديد إلى نوع المجال الفردي ونوع الكرة المزدوجة ونوع المخفض ونوع الكرة المنحنية ونوع ملف ضغط الرياح وفقًا للهيكل.يتكون مفصل التمدد من طبقة مطاطية داخلية وخارجية وطبقة حبل وحلقة فولاذية.بعد الفلكنة ، يتم دمج مفصل التمدد بشكل غير محكم مع شفة معدنية أو وصلة موازية.يمكن أن يقلل المفصل المتوسع الاهتزاز والضوضاء ، ويمكن أن يعوض التمدد الحراري والانكماش البارد الناجم عن تغير درجة الحرارة.تستخدم وصلات التوسيع على نطاق واسع في أنظمة خطوط الأنابيب المختلفة.
خصائص أداء expand مشترك
خصائص توسيع المفصل، مثل المرونة العالية ، وضيق الهواء العالي ، والمقاومة المتوسطة ، ومقاومة الطقس ومقاومة الإشعاع ، إلخ توسيع المفصلمصنوع من نسيج بوليستر ذو قوة عالية وثبات قوي في البرودة والساخنة ، والذي يتراكم معه.بعد الضغط العالي والتشكيل والربط المتشابك ، يكون مقاومًا للتشكيل.التوسيع المفصللديها كثافة داخلية عالية ، ويمكن أن تتحمل الضغط العالي وتأثير تشوه مرن ممتاز.التوسيع المفصلارتفاع قوس تصميم الهيكل ، منحنى طويل ، لديه وظيفة إزاحة كبيرة متعددة الاتجاهات.إنها مناسبة بشكل خاص للأماكن ذات الظروف الجيولوجية المعقدة ، وإشعاع التسوية الكبير والتغيرات المتكررة الباردة والساخنة أثناء تشغيل خط الأنابيب ، والتي من السهل أن تسبب تشغيل خط الأنابيب.التوسيع المفصليمكن أن يقضي بشكل فعال على الإزاحة والأضرار المادية للمضخة والصمام وخط الأنابيب نفسه باستخدام الانزلاق المرن للمطاط ووظيفة نقل الحرارة للقوة الميكانيكية للتشوه.لأن المطاط منتوسيع المفصل هي مادة موصلة سيئة ، و توسيع المفصل هو منتج مثالي لحماية البيئة لتقليل انتقال الاهتزاز والضوضاء.
البيانات الفنية الخاصة بـ توسيع المفصل
| البيانات الرئيسية لمفصل التوسيع | ||||||
| القطر الاسمي (DN) | طول | الإزاحة المحورية (مم) | الإزاحة الأفقية | زاوية الانحراف | ||
| مم | بوصة | مم | تمديد | ضغط | مم | (a1 + a2) ° |
| 32 | 1 1/4 | 95 | 6 | 9 | 9 | 15 درجة |
| 40 | 1 1/2 | 95 | 6 | 10 | 9 | 15 درجة |
| 50 | 2 | 105 | 7 | 10 | 10 | 15 درجة |
| 65 | 2 1/2 | 115 | 7 | 13 | 11 | 15 درجة |
| 80 | 3 | 135 | 8 | 15 | 12 | 15 درجة |
| 100 | 4 | 150 | 10 | 19 | 13 | 15 درجة |
| 125 | 5 | 165 | 12 | 19 | 13 | 15 درجة |
| 150 | 6 | 180 | 12 | 20 | 14 | 15 درجة |
| 200 | 8 | 210 | 16 | 25 | 22 | 15 درجة |
| 250 | 10 | 230 | 16 | 25 | 22 | 15 درجة |
| 300 | 12 | 245 | 16 | 25 | 22 | 15 درجة |
| 350 | 14 | 255 | 16 | 25 | 22 | 15 درجة |
| 400 | 16 | 255 | 16 | 25 | 22 | 15 درجة |
| 450 | 18 | 255 | 16 | 25 | 22 | 15 درجة |
| 500 | 20 | 255 | 16 | 25 | 22 | 15 درجة |
| 600 | 24 | 260 | 16 | 25 | 22 | 15 درجة |
ملاحظة: 1. يمكن تخصيص المتطلبات الخاصة لوصلات التوسيع وفقاً لرسم المستخدم.معيار شفة GB / t9115.1-2000.يمكن اختيار معايير شفة مختلفة (GB ، JB ، Hg ، CB ، ANSI ، DIN ، BSEN ، NF ، en ، JIS ، ISO ، إلخ) للإنتاج.الكرة المطاطيةتوسيع المفصل يمكن استخدامها كمطاط طبيعي ، EPDM ، مطاط كلوروبرين ، مطاط بوتيل ، مطاط بوتادين ، مطاط فلورو ، إلخ. توسيع المفصل أعلاه DN200 يستخدم لإمداد المياه المعلقة ، يجب أن يكون لخط الأنابيب دعم ثابت أو دعم ثابت ، وإلا فإن توسيع المفصل يجب أن يتم تركيبه بجهاز مضاد للسقوط.
توسيع المفصل تظهر التفاصيل
توسيع المفصل تدفق الإنتاج
هل تعرف كيف هو توسيع المفصلدعنا نرى مع JINGNING.
من المهم جدا اختيار المناسب توسيع المفصل، لفهم توافق الوسيط والمواد المختارة من توسيع المفصل، نطاق درجة الحرارة الكاملة ، الضغط الكامل والفراغ الكامل ، مقدار الحركة المطلوبة ، والحجم بين حواف الأنبوب.باستخدام هذه المعلومات ، يمكن لمهندسي تطبيقات Jingning المساعدة في تحديد النموذج المثاليتوسيع المفصل لأي تطبيق.
توسيع الميزة المشتركة
1. البريدمفصل xpand مجلفن لمدة 15 دقيقة ، مقاوم للضغط العالي ، درجات الحرارة العالية ، الزيت ، التآكل ، التآكل ، الأحماض والقلويات.
2. همفصل xpand متصلة بمضخات وصمامات ومعدات إطفاء وأنابيب ذات اهتزازات كبيرة وأنابيب مع تغيرات متكررة في البرودة والحرارة.
3. محتوى المطاط الطبيعي منهمفصل xpand هي 47٪ ، ويمكن استخدامها بشكل مستمر لمدة 15 عامًا دون التقدم في السن.
توسيع التطبيق المشترك
نطاق التطبيق: نظرًا للأداء الشامل الجيد لمفصل التوسيع ، فإنه يستخدم بشكل أساسي لرفع ونقل المياه الخام ومياه الصرف الصحي ، وإمدادات المياه وتبريد المياه المتداولة لمحطة الطاقة الحرارية ، ونقل خط الأنابيب للمواد الكيميائية في الصناعة المعدنية ، والمكثفات صناعة المياه والكيماويات والتبريد والتخفيف من صناعة البتروكيماويات والربط المرن بين خطوط الأنابيب الطويلة والقصيرة في الصناعات الأخرى.لأن المطاطهمفصل xpand لديها مقاومة عالية للتآكل ، كما أنها مناسبة لنقل درجات الحرارة المنخفضة للحبيبات والمساحيق والبخار في جميع الصناعات.
التعليمات
Q1 ما هي مادة المطاط توسيع المفصل؟
A1: EPDM ، CR ، NBR ، إلخ. يعتمد ذلك على بيئة العمل والوسائط.
Q2: هل الشفة مجلفنة من توسيع المفصل؟
ج 2: نعم ،لدينا الشفاه الإلكترونية المجلفنة والغمس الساخن المجلفن. لدينا أيضا الشفاه المطلية.
Q3: هل يمكنني الحصول على عينة؟
A3: السبب.يمكننا التسليم عن طريق البريد السريع ، عن طريق الجو أو البحر.
س 4: ما هو موك من توسيع المفصل؟
A4: قطعة واحدة ، يمكنك أيضًا الحصول عليها كعينة لاختبار جودة منتجاتنا ، ثم يمكنك شراء طلب لنا.
