مكان المنشأ:
الصين
اسم العلامة التجارية:
JINGNING
إصدار الشهادات:
CE，ISO
رقم الموديل:
RFJP
اتصل بنا

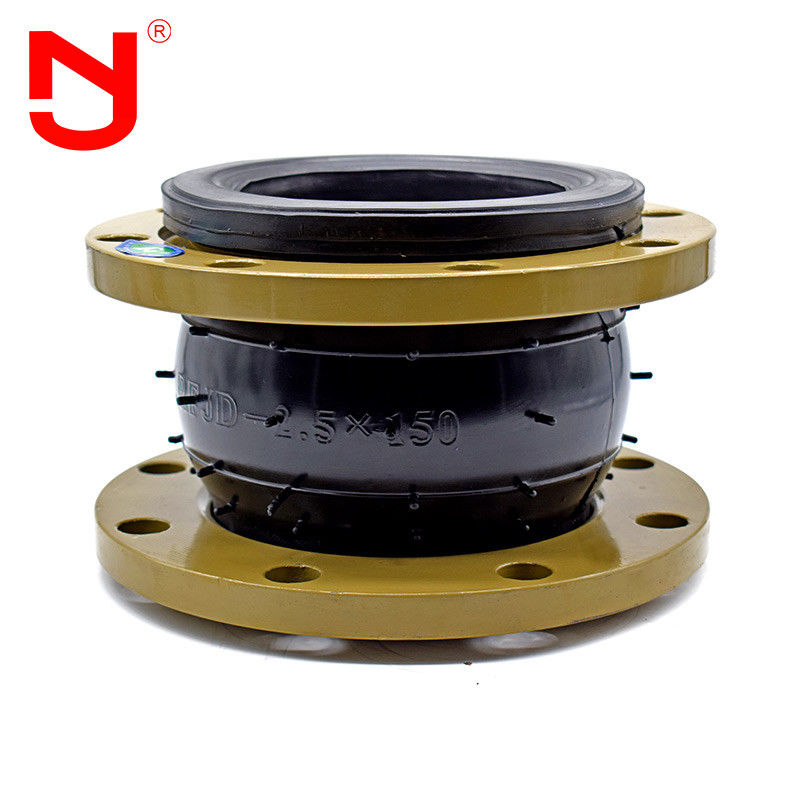

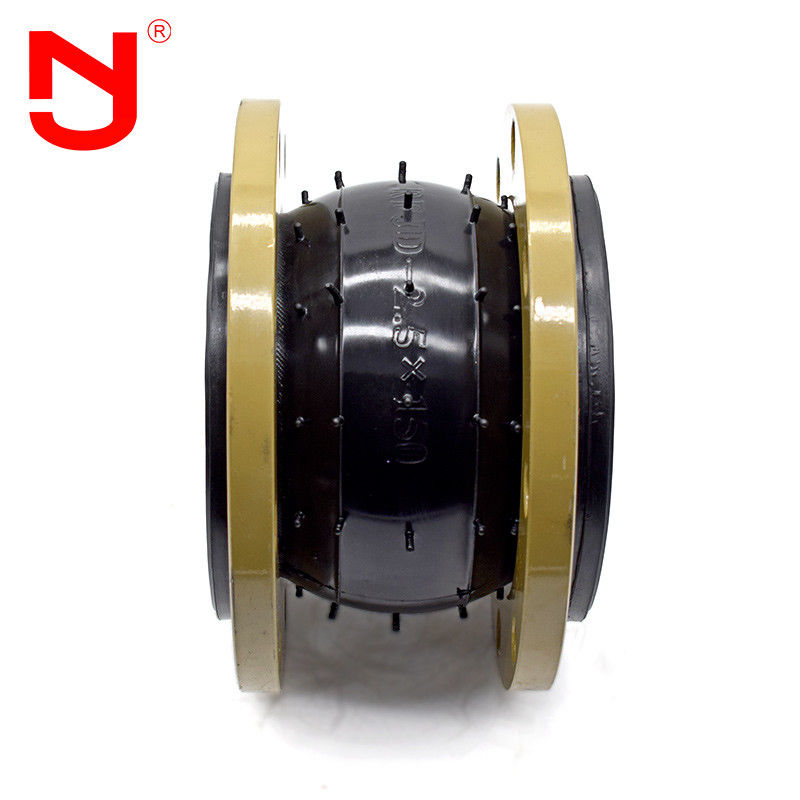

6 بوصة PN25 وصلة توسيع مطاطية أحادية المجال
يتكون مفصل التمدد المطاطي المرن من جسم مطاطي وحافات معدنية أو خيط لولبي ، والذي يستخدم في نظام الأنابيب المعدنية لعزل الاهتزاز ، وتقليل الضوضاء وتعويض الإزاحة.الوصلة توسيع مطاطية مرنةيتكون من مطاط الطبقة الداخلية وطبقة تقوية بنسيج حبل بوليستر وطبقة خارجية من المطاط مع خط أنابيب مطاطي مركب.يمكن لمفصل التمدد المطاطي المرن اختيار أي نوع من المواد المطاطية للطبقة الداخلية والمواد الخارجية ، مثل IIR و CR و EPDM و NR و NBR وما إلى ذلك.يمكن أن تكون الطبقات الخارجية والداخلية للمواد المطاطية مختلفة.ولكن يتم إنتاج الطبقة الهيكلية للمفصل المطاطي بواسطة نسيج بوليستر وطبقة تعزيز لها حلقة من الأسلاك الفولاذية.مادة الفلنجة متنوعة أيضًا ، المواد الشائعة مثل Q235 SS304 و SS316.
خصائص الأداء
1. الحجم الصغير ، الوزن الخفيف ، المرونة الجيدة وإصلاح المعدات المريح.
2. يمكن أن يحدث الإزاحة الجانبية والمحورية والزاوية ، وهي غير مرتبطة بعدم تمركز خط الأنابيب والحافة غير المتوازية.
3. مع زيادة درجة الحرارة ، فإن الوصلة المطاطية المرنة سوف تتوسع وتتقلص.
4. يمكن أن تقلل من الضوضاء المنقولة عن طريق الهيكل ولديها قدرة امتصاص اهتزاز قوية.
5. وفقًا للمشاهد المختلفة ، فإن استخدام مواد مطاطية مختلفة يمكن أن يمنع بشكل أكثر فعالية تآكل الوسائط المسببة للتآكل على الجدار الداخلي للمفصل المطاطي ، ويحسن من عمر الخدمة.
|
الخصائص العامة |
|
|
القطر الاسمي |
DN25-DN1600 |
|
ضغط العمل |
PN6-PN25 |
|
درجة حرارة العمل |
-20 ℃ -130 ℃ |
|
متوسط العمل |
ماء ، زيت ، حمض ، قلوي ، إلخ |
جزء من البيانات الفنية
|
البيانات الرئيسية لمفصل التمدد المطاطي
|
||||||
|
القطر الاسمي (DN) |
طول |
الإزاحة المحورية (مم) |
الإزاحة الأفقية |
زاوية الانحراف |
||
|
مم |
بوصة |
مم |
تمديد |
ضغط |
مم |
(a1 + a2) ° |
|
32 |
1 1/4 |
95 |
6 |
9 |
9 |
15 درجة |
|
40 |
1 1/2 |
95 |
6 |
10 |
9 |
15 درجة |
|
50 |
2 |
105 |
7 |
10 |
10 |
15 درجة |
|
65 |
2 1/2 |
115 |
7 |
13 |
11 |
15 درجة |
|
80 |
3 |
135 |
8 |
15 |
12 |
15 درجة |
|
100 |
4 |
150 |
10 |
19 |
13 |
15 درجة |
|
125 |
5 |
165 |
12 |
19 |
13 |
15 درجة |
|
150 |
6 |
180 |
12 |
20 |
14 |
15 درجة |
|
200 |
8 |
210 |
16 |
25 |
22 |
15 درجة |
|
250 |
10 |
230 |
16 |
25 |
22 |
15 درجة |
|
300 |
12 |
245 |
16 |
25 |
22 |
15 درجة |
|
350 |
14 |
255 |
16 |
25 |
22 |
15 درجة |
|
400 |
16 |
255 |
16 |
25 |
22 |
15 درجة |
|
450 |
18 |
255 |
16 |
25 |
22 |
15 درجة |
|
500 |
20 |
255 |
16 |
25 |
22 |
15 درجة |
|
600 |
24 |
260 |
16 |
25 |
22 |
15 درجة |
ملاحظة: 1. يمكن تخصيص المتطلبات الخاصة وفقًا لرسومات المستخدم.معيار الشفة هو GB / t9115.1-2000.يمكن اختيار مجموعة متنوعة من معايير الفلنجات (GB ، JB ، Hg ، CB ، ANSI ، DIN ، BSEN ، NF ، en ، JIS ، ISO ، إلخ) للإنتاج.يمكن استخدام الكرات المطاطية كمطاط طبيعي ، EPDM ، مطاط كلوروبرين ، مطاط بوتيل ، مطاط أخضر بوتادين ، مطاط فلورو ، إلخ.عندما يستخدم مصدر المياه المعلق منتجات أعلى من DN200 ، يجب أن يكون لخط الأنابيب دعامة ثابتة أو شريحة ثابتة ، وإلا يجب تثبيت المنتج بجهاز مانع للسحب.
تظهر التفاصيل
تدفق الإنتاج
هل تعرف كيف يتم صنع مفصل التمدد المطاطي عالي الجودة؟ دعنا نرى مع JINGNING.
من المهم جدًا تحديد وصلة التمدد المطاطية المرنة المناسبة لخط الأنابيب ، وفهم توافق الوسيط مع المادة المختارة ، ودرجة الحرارة الكاملة ، والضغط ، ونطاق الفراغ ، والحركة المطلوبة والحجم بين فلنجات خط الأنابيب.باستخدام هذه المعلومات ، يمكن لمهندسي تطبيقات Jingning المساعدة في تحديد مفصل التمدد المثالي لأي تطبيق.
مزايا المنتج
1. سعر المصنع
2.16 سنة من الخبرة في التصنيع ، 5 سنوات من الخبرة في التصدير
3-فحص الجودة الصارم ، الجودة تتجاوز بكثير معايير الصناعة.
4.Mold مجموعة متنوعة من المواصفات ، ودعم التخصيص ، OEM
5. تقديم عينات مجانية
6- مخزون كبير
تطبيق
بسبب أدائها الشامل الجيد ،وصلة توسيع مطاطية مرنة يستخدم على نطاق واسع في الهندسة الكيميائية والبناء وإمدادات المياه والصرف الصحي والبترول والصناعة والتبريد والصرف الصحي وتسخين المياه والحماية من الحرائق والطاقة الكهربائية والهندسة الأساسية الأخرى.
التعليمات
Q1 ما هي المادة المطاطية لوصلات التمدد المطاطية المرنة؟
A1: EPDM ، CR ، NBR ، إلخ. يعتمد ذلك على بيئة العمل والوسائط.
Q2: هل الشفة مجلفنة من وصلات التمدد المطاطية المرنة؟
ج 2: نعم ،لدينا الشفاه الإلكترونية المجلفنة والغمس الساخن المجلفن. لدينا أيضا الشفاه المطلية.
Q3: هل يمكنني الحصول على عينة؟
A3: السبب.يمكننا التسليم عن طريق البريد السريع ، عن طريق الجو أو البحر.
س 4: ما هو موك من وصلات التمدد المطاطية المرنة؟
A4: قطعة واحدة ، يمكنك أيضًا الحصول عليها كعينة لاختبار جودة منتجاتنا ، ثم يمكنك شراء طلب لنا.
