مكان المنشأ:
الصين
اسم العلامة التجارية:
JINGNING
إصدار الشهادات:
CE，ISO
رقم الموديل:
RFJD
اتصل بنا

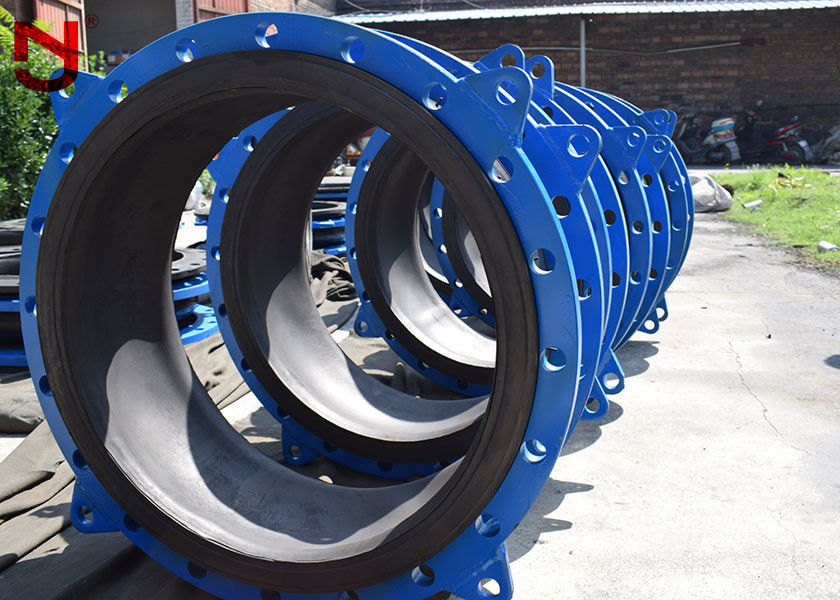

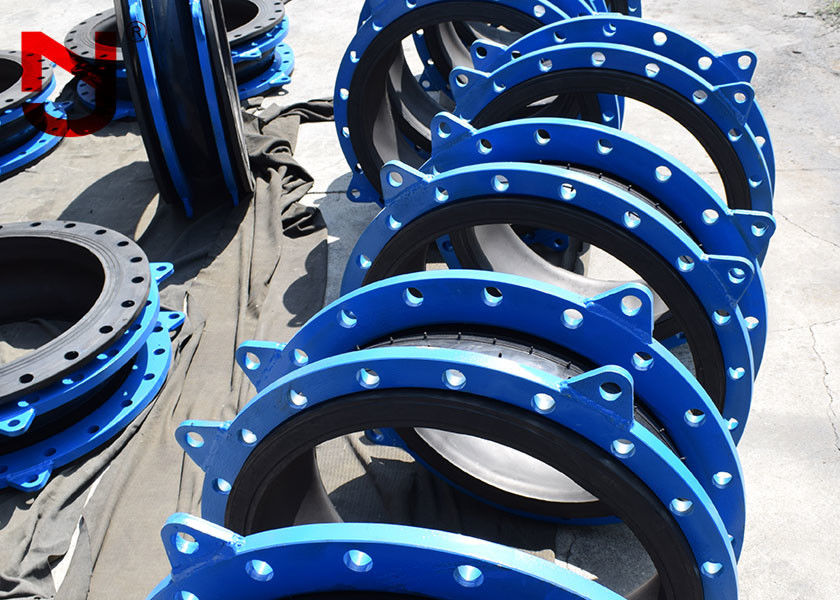

اصطناعية أحادية المجال معوضات وصلات التمدد المطاطية تعزيزات معدنية
يجب أن يتطابق جهاز التحديد للوصل المطاطي المرن بشكل معقول مع الوصلة المطاطية المرنة ، والتي يمكن أن تحد من إزاحة الموضع عند استخدامها في التوصيل العام لخطوط الأنابيب أو في خط الأنابيب بمتطلبات الإزاحة.عندما يتم توصيل الوصلة المطاطية المرنة بالمضخات والصمامات ، يجب أن يتم تجهيز جهاز التحديد على الوصلة المطاطية المرنة لنقل القوة ، وهو بديل مثالي لمفصل نقل القوة الفولاذية.
خصائص الأداءالحد من المفصل المطاطي المرن
1. يتميز بالحجم الصغير ، الوزن الخفيف ، ليونة جيدة ، سهولة التركيب والصيانة ، إلخ.
2. يمكن أن يحدث الانحراف الأفقي والقطري والزاوي أثناء التثبيت ، والذي لن يكون مقيدًا بالمركز غير المستوي لسدادة الأنبوب وسطح الحافة.
3. عند العمل ، يمكن أن تقلل من ضوضاء النقل للهيكل ولديها قدرة تخميد قوية.
البيانات الفنية الخاصة بـالحد من المفصل المطاطي المرن
| الخصائص العامة | |
| القطر الاسمي | DN15-DN3000 |
| ضغط العمل | PN6-PN25 |
| درجة حرارة العمل | -20 ℃ -140 ℃ |
| متوسط العمل | ماء ، زيت ، حمض ، قلوي |
|
البيانات الرئيسية عنالحد من المفصل المطاطي المرن
|
||||||
|
القطر الاسمي (DN)
|
طول
|
الإزاحة المحورية (مم)
|
الإزاحة الأفقية
|
زاوية الانحراف
|
||
|
مم
|
بوصة
|
مم
|
تمديد
|
ضغط
|
مم
|
(a1 + a2) °
|
|
32
|
1 1/4
|
95
|
6
|
9
|
9
|
15 درجة
|
|
40
|
1 1/2
|
95
|
6
|
10
|
9
|
15 درجة
|
|
50
|
2
|
105
|
7
|
10
|
10
|
15 درجة
|
|
65
|
2 1/2
|
115
|
7
|
13
|
11
|
15 درجة
|
|
80
|
3
|
135
|
8
|
15
|
12
|
15 درجة
|
|
100
|
4
|
150
|
10
|
19
|
13
|
15 درجة
|
|
125
|
5
|
165
|
12
|
19
|
13
|
15 درجة
|
|
150
|
6
|
180
|
12
|
20
|
14
|
15 درجة
|
|
200
|
8
|
210
|
16
|
25
|
22
|
15 درجة
|
|
250
|
10
|
230
|
16
|
25
|
22
|
15 درجة
|
|
300
|
12
|
245
|
16
|
25
|
22
|
15 درجة
|
|
350
|
14
|
255
|
16
|
25
|
22
|
15 درجة
|
|
400
|
16
|
255
|
16
|
25
|
22
|
15 درجة
|
|
450
|
18
|
255
|
16
|
25
|
22
|
15 درجة
|
|
500
|
20
|
255
|
16
|
25
|
22
|
15 درجة
|
|
600
|
24
|
260
|
16
|
25
|
22
|
15 درجة
|
ملاحظة: لتحديد الأنابيب المناسبةوصلة مطاطية مرنة، من الأهمية بمكان فهم توافق الوسائط مع المواد المختارة ، ودرجة الحرارة الكاملة ، ونطاقات الضغط والفراغ ، والحركات المطلوبة ، والأبعاد بين حواف الأنابيب.باستخدام هذه المعلومات ، يمكن لمهندسي تطبيقات JINGNING المساعدة في تحديد مفصل التمدد المثالي لأي تطبيق.
الحد من المفصل المطاطي المرن تدفق الإنتاج
الحد من المفصل المطاطي المرن تطبيق
1. مقاومة ضغط ممتازة.يتميز هيكلها الكروي باستقرار ضغط داخلي قوي ، بالإضافة إلى النايلون القوي الخاص المقوى ، فهي تتمتع بمقاومة ضغط ممتازة.
2. أداء ممتاز لامتصاص الصدمات وتقليل الضوضاء.تم تصميم الوصلة المطاطية ذات الكرة الواحدة لتقليل الاهتزاز والضوضاء والحركة المتأصلة في نظام خطوط الأنابيب.سوف تمكن Jingning معدات العزل من التحرك بحرية والقضاء على الاهتزاز والصوت البغيض الشائع في الوصلات المعدنية.
3. التعويض عن زيادة الاستطالة والضغط والحركة الجانبية والزاوية.انحرفت المعدات مثل المضخات والمبردات وأبراج التبريد والضواغط وأنظمة الأنابيب عن الخط المستقيم بسبب التآكل وضغط الحمل وأثناء تثبيت كتل الأساس.تسمح الموصلات المرنة بالحركة الجانبية والالتوائية والزاوية لمنع التلف ، وبالتالي تجنب فترات التوقف المكلفة في تشغيل المصنع.
