تفاصيل المنتج:
شروط الدفع والشحن:
|
| بحجم: | DN32 - DN3000 | مواد: | EPDM ، NBR ، SBR ، NR |
|---|---|---|---|
| معيار شفة: | DIN ، ANSI ، BS | ضغط العمل: | -0.2 ~ 5.5 ميجا باسكال |
| درجة حرارة العمل: | -30 ~ 130 درجة مئوية | ضغط الانفجار: | 6.0Mpa |
| قضيب السيطرة: | مع | OEM: | نعم |
| نوع بوسينيز: | مصنع | اللون: | أسود |
| تسليط الضوء: | مفصل التمدد المطاطي ذو الحواف,مفصل التوسع epdm |
||

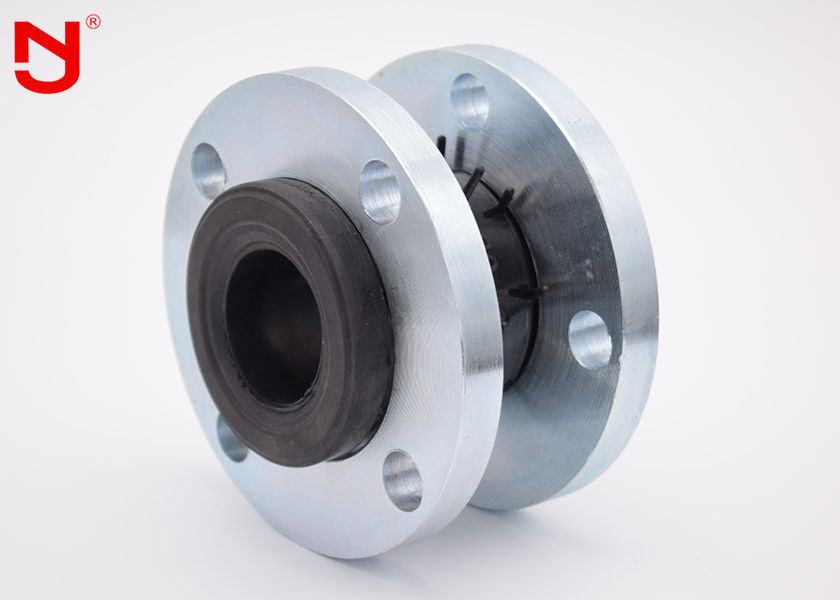

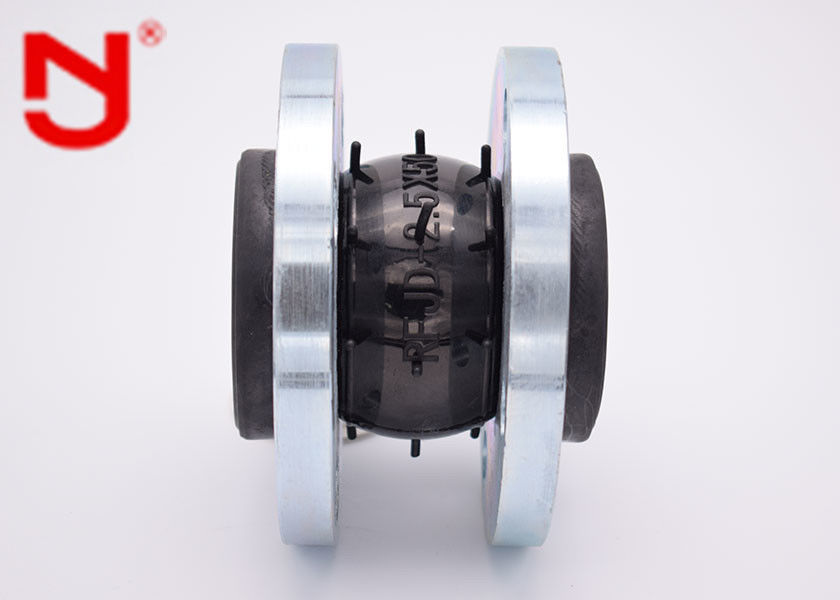

وصلات التمدد المعدنية المرنة وموردي الخوار المطاطية
وصلات التمدد لأنظمة الأنابيب عبارة عن موصلات مرنة ، مصنوعة من مادة PTFE ، لدائن طبيعية أو صناعية ، مع توليفات من المطاط والنسيج والتعزيزات المعدنية.تساعد وصلات التمدد المثبتة في أنظمة الأنابيب في حل المشكلات مثل:
| الخصائص العامة | |
| القطر الاسمي | DN15-DN3000 |
| ضغط العمل | PN6-PN25 |
| درجة حرارة العمل | -20 ℃ -140 ℃ |
| متوسط العمل | ماء ، زيت ، حمض ، قلوي |
|
البيانات الرئيسية لمفصل التمدد المطاطي
|
||||||
|
القطر الاسمي (DN)
|
طول
|
الإزاحة المحورية (مم)
|
الإزاحة الأفقية
|
زاوية الانحراف
|
||
|
مم
|
بوصة
|
مم
|
تمديد
|
ضغط
|
مم
|
(a1 + a2) °
|
|
32
|
1 1/4
|
95
|
6
|
9
|
9
|
15 درجة
|
|
40
|
1 1/2
|
95
|
6
|
10
|
9
|
15 درجة
|
|
50
|
2
|
105
|
7
|
10
|
10
|
15 درجة
|
|
65
|
2 1/2
|
115
|
7
|
13
|
11
|
15 درجة
|
|
80
|
3
|
135
|
8
|
15
|
12
|
15 درجة
|
|
100
|
4
|
150
|
10
|
19
|
13
|
15 درجة
|
|
125
|
5
|
165
|
12
|
19
|
13
|
15 درجة
|
|
150
|
6
|
180
|
12
|
20
|
14
|
15 درجة
|
|
200
|
8
|
210
|
16
|
25
|
22
|
15 درجة
|
|
250
|
10
|
230
|
16
|
25
|
22
|
15 درجة
|
|
300
|
12
|
245
|
16
|
25
|
22
|
15 درجة
|
|
350
|
14
|
255
|
16
|
25
|
22
|
15 درجة
|
|
400
|
16
|
255
|
16
|
25
|
22
|
15 درجة
|
|
450
|
18
|
255
|
16
|
25
|
22
|
15 درجة
|
|
500
|
20
|
255
|
16
|
25
|
22
|
15 درجة
|
|
600
|
24
|
260
|
16
|
25
|
22
|
15 درجة
|
لتحديد وصلة تمديد الأنابيب المناسبة ، من الأهمية بمكان فهم توافق الوسائط مع المواد المختارة ، ودرجة الحرارة الكاملة ، ونطاقات الضغط والفراغ ، والحركات المطلوبة ، والأبعاد بين حواف الأنابيب.باستخدام هذه المعلومات ، يمكن لمهندسي تطبيقات JINGNING المساعدة في تحديد مفصل التمدد المثالي لأي تطبيق.
هل تعرف كيف يتم صنع مفصل التمدد المطاطي عالي الجودة؟ دعنا نرى مع JINGNING.
اتصل بنا لمعرفة المزيد عن وصلات التمدد المطاطية!
