تفاصيل المنتج:
شروط الدفع والشحن:
|
| بحجم: | DN32 - DN3000 | مواد: | EPDM ، NBR ، SBR ، NR |
|---|---|---|---|
| معيار شفة: | DIN ، ANSI ، BS | ضغط العمل: | PN6 ، PN10 ، PN16 ، PN25 |
| درجة حرارة العمل: | -30 ~ 110 | ضغط الانفجار: | 6.0Mpa |
| نوع بوسينيز: | مصنع | OEM: | نعم |
| اللون: | أسود | اسم المنتج: | وصلة تمدد المطاط |
| تسليط الضوء: | وصلات توسيع منفاخ المطاط,epdm expansion joint |
||

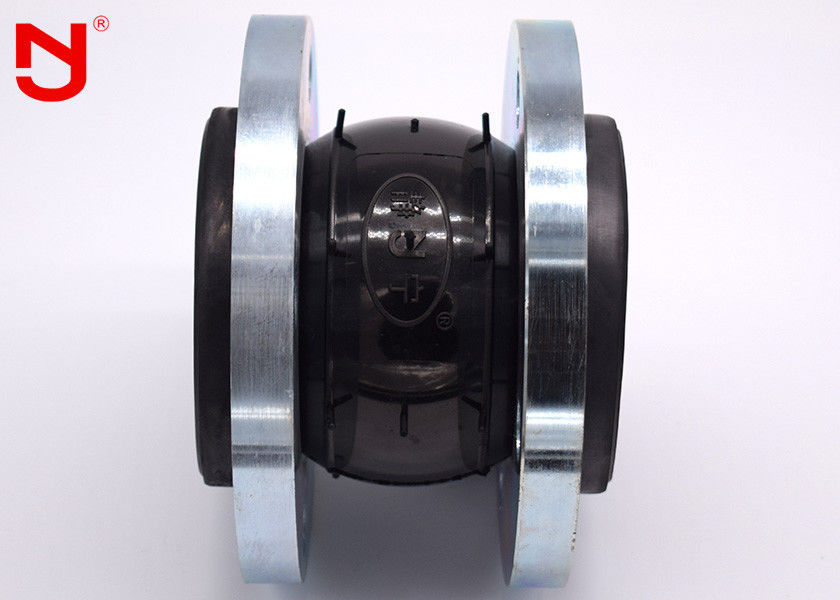

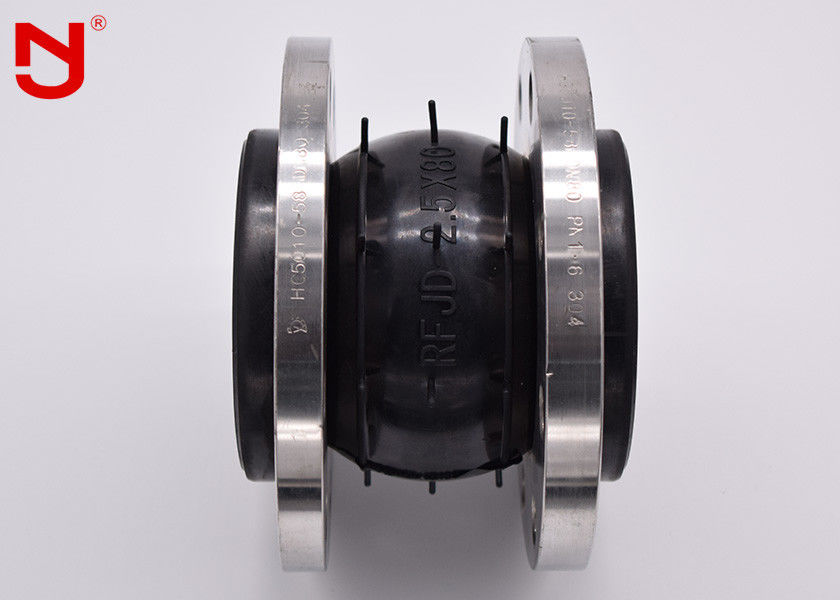

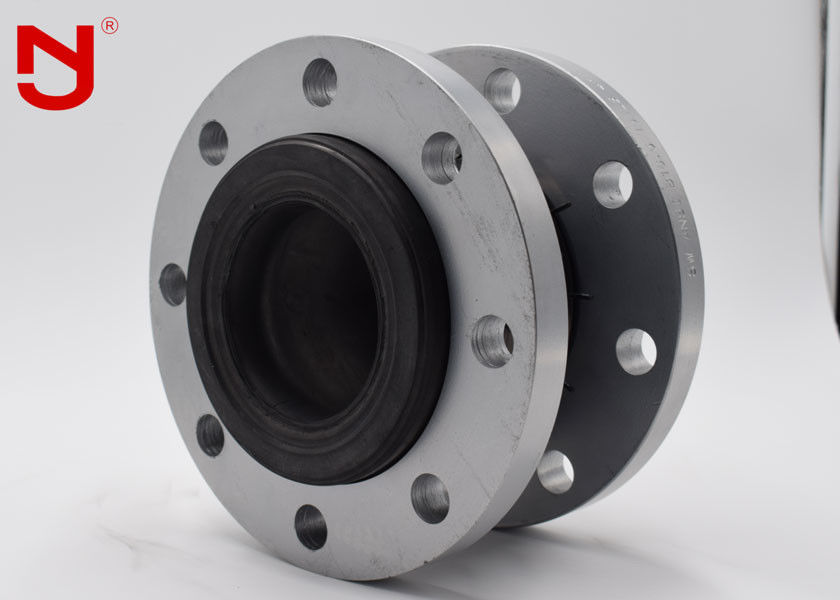

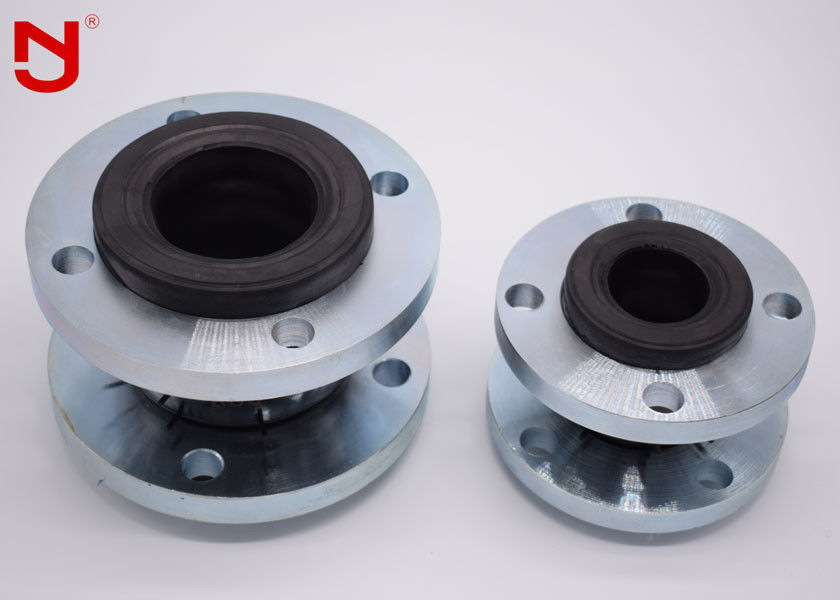

ارتفاع درجة الحرارة المرنة منفاخ العزل المفصل
توفر وصلات التمدد من JINGNING أداءً فائقًا وموثوقية وعمر خدمة ، مما يؤدي إلى تحسين سلامة المصنع وزيادة السلامة الميكانيكية للمعدات.نظرًا لأن المنتجات المصممة خصيصًا والتي يتم إدخالها في نظام أنابيب صلب ، فإن وصلات التمدد المطاطية JINGNING سوف:
تحمل جميع وصلات التمدد لدينا تصنيفات أمان تتجاوز مواصفات المنتج في مجالات مثل الضغط والحركة.تعتبر وصلات التمدد غير المعدنية والوصلات المرنة مناسبة بشكل مثالي لمجموعة متنوعة من الصناعات.
| الخصائص العامة | |
| القطر الاسمي | DN15-DN3000 |
| ضغط العمل | PN6-PN25 |
| درجة حرارة العمل | -20 ℃ -140 ℃ |
| متوسط العمل | ماء ، زيت ، حمض ، قلوي |
|
البيانات الرئيسية لمفصل التمدد المطاطي
|
||||||
|
القطر الاسمي (DN)
|
طول
|
الإزاحة المحورية (مم)
|
الإزاحة الأفقية
|
زاوية الانحراف
|
||
|
مم
|
بوصة
|
مم
|
تمديد
|
ضغط
|
مم
|
(a1 + a2) °
|
|
32
|
1 1/4
|
95
|
6
|
9
|
9
|
15 درجة
|
|
40
|
1 1/2
|
95
|
6
|
10
|
9
|
15 درجة
|
|
50
|
2
|
105
|
7
|
10
|
10
|
15 درجة
|
|
65
|
2 1/2
|
115
|
7
|
13
|
11
|
15 درجة
|
|
80
|
3
|
135
|
8
|
15
|
12
|
15 درجة
|
|
100
|
4
|
150
|
10
|
19
|
13
|
15 درجة
|
|
125
|
5
|
165
|
12
|
19
|
13
|
15 درجة
|
|
150
|
6
|
180
|
12
|
20
|
14
|
15 درجة
|
|
200
|
8
|
210
|
16
|
25
|
22
|
15 درجة
|
|
250
|
10
|
230
|
16
|
25
|
22
|
15 درجة
|
|
300
|
12
|
245
|
16
|
25
|
22
|
15 درجة
|
|
350
|
14
|
255
|
16
|
25
|
22
|
15 درجة
|
|
400
|
16
|
255
|
16
|
25
|
22
|
15 درجة
|
|
450
|
18
|
255
|
16
|
25
|
22
|
15 درجة
|
|
500
|
20
|
255
|
16
|
25
|
22
|
15 درجة
|
|
600
|
24
|
260
|
16
|
25
|
22
|
15 درجة
|
ملاحظات:
يتم التعبير عن الأبعاد بالملليمتر ، وتخضع لتفاوتات التصنيع.يمكن تغيير البيانات دون إشعار من قبل قسم التصميم لدينا لصالح المنتج.
* الحركات المذكورة صالحة فقط مع الموضوع المشترك لاتجاه حركة واحد.يتم تقليل القيم نسبيًا مع مجموعة الحركة.هل تعرف كيف يتم صنع مفصل التمدد المطاطي عالي الجودة؟ دعنا نرى مع JINGNING.
