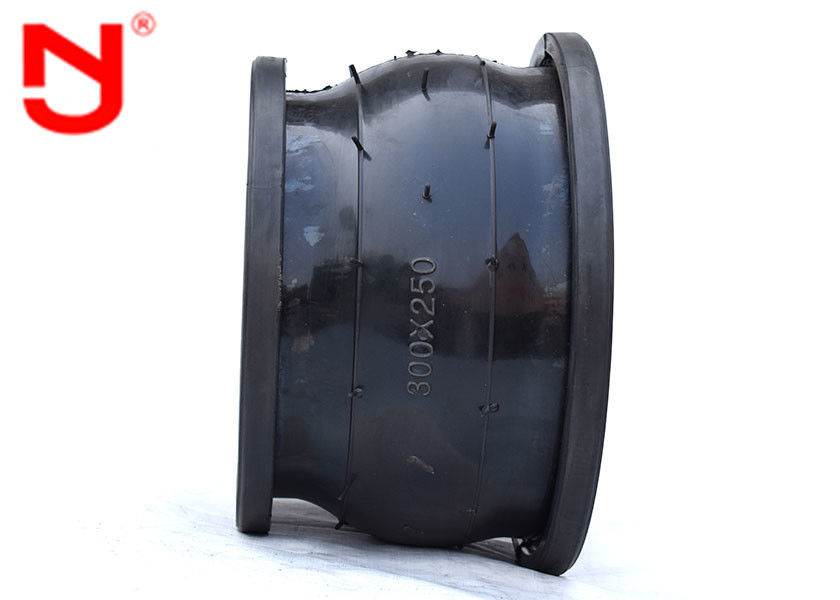

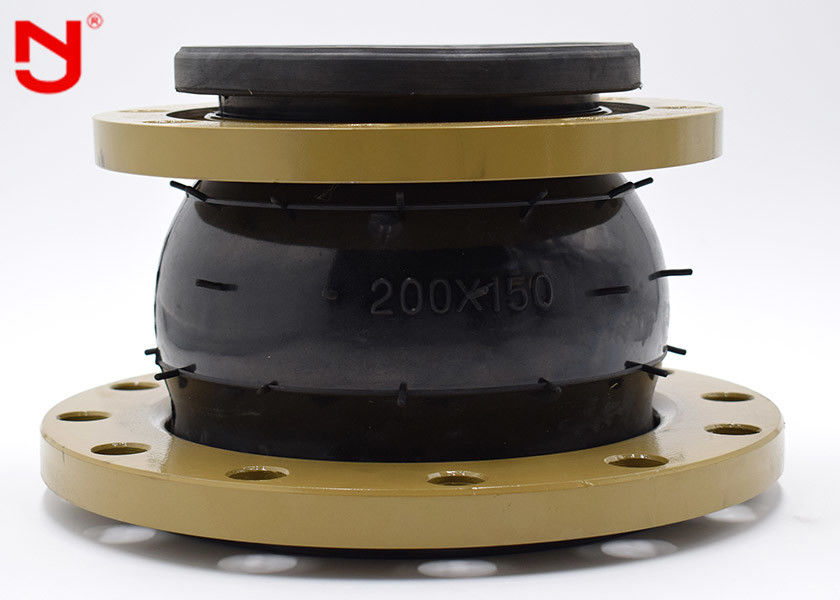

بيع مفصل توسيع المطاط المخفض في جميع أنحاء العالم مع وصلة شفة
مقدمة من مفصل التمدد المطاطي من نوع المخفض:
يتعلق نموذج المنفعة بمفصل مطاطي غريب الأطوار مرن ، يمكنه حل مشكلة العيار المختلف عند توصيل الأنبوب المعدني ، وله وظيفة امتصاص الصدمات وتقليل الضوضاء ، ويمكنه حفظ أجزاء التثبيت من خط الأنابيب وحفظ كلفة.يتكون نموذج المنفعة من طبقة مطاطية داخلية ، وطبقة تقوية من القماش ، وطبقة مطاطية متوسطة ، وطبقة مطاطية خارجية ، وطبقة تقوية نهائية ، وحلقة معدنية أو حلقة سلكية فولاذية ، وشفة معدنية أو وصلة موازية متحركة.
سمات:
1.حجم صغير ، خفيف مرن ، سهل التركيب والصيانة
2. يقلل من انتقال الضوضاء الهيكلية مع امتصاص الصدمات القوي في الخدمة.
3 إنها قادرة على الإزاحة الأفقية والمحورية والزاوية مع عدم موازاة الشفة وإعادة الانصهار.
4 إن المفصل المطاطي الداخلي غير الملحوم ذو الضغط العالي الذي طورناه بشكل مستقل يمنع التآكل
متوسط من حفر الجدار الداخلي للمفصل المطاطي في درجات حرارة عالية ، وخطوط أنابيب مقاومة للأحماض والقلويات والنفط ، وبالتالي إطالة عمر الخدمة.
مواصفات وصلات التمدد المطاطية ذات الحواف الفولاذية المقاومة للصدأ
| قائمة مواد | ||
| لا. | اسم | مواد |
| 1 | الطبقة الخارجية من المطاط | IIR ، CR ، EPDM ، NR ، NBR |
| 2 | الطبقة المطاطية الداخلية | IIR ، CR ، EPDM ، NR ، NBR |
| 3 | طبقة الإطار | نسيج حبل بوليستر |
| 4 | شفة | Q235 304316L |
| 5 | حلقة التعزيز | خاتم الخرزة |
| تخصيص | DN50 ~ 300 | DN350 ~ 600 |
| ضغط العمل (MPa) | 0.25 ~ 1.6 | |
| ضغط الانفجار (MPa) | ≤4.8 | |
| فراغ (كيلو باسكال) | 53.3 (400) | 44.9 (350) |
| درجة الحرارة (℃) | -20 ~ + 115 (لظروف خاصة -30 ~ + 250) | |
| وسط قابل للتطبيق | الهواء ، الهواء المضغوط ، الماء ، مياه البحر ، الماء الساخن ، الزيت ، القاعدة الحمضية ، إلخ. | |
| DN (كبير) × DN (صغير) | طول | محوري الإزاحة (تمديد) |
محوري الإزاحة (ضغط) |
شعاعي الإزاحة |
انحراف زاوية |
| (a1 + a2) ° | |||||
| 50 × 32 | 180 | 15 | 18 | 45 | 35 درجة |
| 50 × 40 | 180 | 15 | 18 | 45 | 35 درجة |
| 65 × 32 | 180 | 15 | 18 | 45 | 35 درجة |
| 65 × 40 | 180 | 15 | 18 | 45 | 35 درجة |
| 65 × 50 | 180 | 15 | 18 | 45 | 35 درجة |
| 80 × 32 | 220 | 15 | 18 | 45 | 35 درجة |
| 80 × 50 | 180 | 20 | 30 | 45 | 35 درجة |
| 80 × 65 | 180 | 20 | 30 | 45 | 35 درجة |
| 100 × 40 | 220 | 20 | 30 | 45 | 35 درجة |
| 100 × 50 | 180 | 20 | 30 | 45 | 35 درجة |
| 100 × 65 | 180 | 22 | 30 | 45 | 35 درجة |
| 100 × 80 | 180 | 22 | 30 | 45 | 35 درجة |
| 125 × 50 | 220 | 22 | 30 | 45 | 35 درجة |
| 125 × 65 | 180 | 22 | 30 | 45 | 35 درجة |
| 125 × 80 | 180 | 22 | 30 | 45 | 35 درجة |
| 125 × 100 | 200 | 22 | 30 | 45 | 35 درجة |
| 150 × 50 | 240 | 22 | 30 | 45 | 35 درجة |
| 150 × 65 | 200 | 22 | 30 | 45 | 35 درجة |
| 150 × 80 | 180 | 22 | 30 | 45 | 35 درجة |
| 150 × 100 | 200 | 22 | 30 | 45 | 35 درجة |
| 150 × 125 | 200 | 22 | 30 | 45 | 35 درجة |
| 200 × 80 | 260 | 22 | 30 | 45 | 35 درجة |
| 200 × 100 | 200 | 25 | 35 | 40 | 30 درجة |
| 200 × 125 | 220 | 25 | 35 | 40 | 30 درجة |
| 200 × 150 | 200 | 25 | 35 | 40 | 30 درجة |
| 250 × 100 | 260 | 25 | 35 | 40 | 30 درجة |
| 250 × 125 | 220 | 25 | 35 | 40 | 30 درجة |
| 250 × 150 | 220 | 25 | 35 | 40 | 30 درجة |
| 250 × 200 | 220 | 25 | 35 | 40 | 30 درجة |
| 300 × 125 | 260 | 25 | 35 | 40 | 30 درجة |
| 300 × 150 | 220 | 25 | 35 | 40 | 30 درجة |
| 300 × 200 | 220 | 25 | 35 | 40 | 30 درجة |
| 300 × 250 | 220 | 25 | 35 | 40 | 30 درجة |
| 350 × 200 | 230 | 28 | 38 | 35 | 26 درجة |
| 350 × 250 | 230 | 28 | 38 | 35 | 26 درجة |
| 350 × 300 | 230 | 25 | 38 | 40 | 26 درجة |
| 400 × 200 | 230 | 25 | 38 | 40 | 26 درجة |
| 400 × 250 | 240 | 28 | 38 | 35 | 26 درجة |
| 400 × 300 | 240 | 28 | 38 | 35 | 26 درجة |
| 400 × 350 | 260 أو | 28 | 38 | 35 | 26 درجة |
| 285 | |||||
| 450 × 250 | 280 | 28 | 38 | 35 | 26 درجة |
| 450 × 300 | 240 | 28 | 38 | 35 | 26 درجة |
| 450 × 350 | 240 | 28 | 38 | 35 | 26 درجة |
| 450 × 400 | 240 | 28 | 38 | 35 | 26 درجة |
| 500 × 250 | 280 | 28 | 38 | 35 | 26 درجة |
| 500 × 300 | 280 | 28 | 38 | 35 | 26 درجة |
| 500 × 350 | 240 | 28 | 38 | 35 | 26 درجة |
| 500 × 400 | 230 | 28 | 38 | 35 | 26 درجة |
| 500 × 450 | 240 | 28 | 38 | 35 | 26 درجة |
| 600 × 400 | 240 | 28 | 38 | 35 | 26 درجة |
| 600 × 450 | 240 | 28 | 38 | 35 | 26 درجة |
| 600 × 500 | 240 | 28 | 38 | 35 | 26 درجة |
