مكان المنشأ:
الصين
اسم العلامة التجارية:
JINGNING
إصدار الشهادات:
CE，ISO
رقم الموديل:
RLJS
الوثيقة:
اتصل بنا
فيديو
فيديو
فيديو

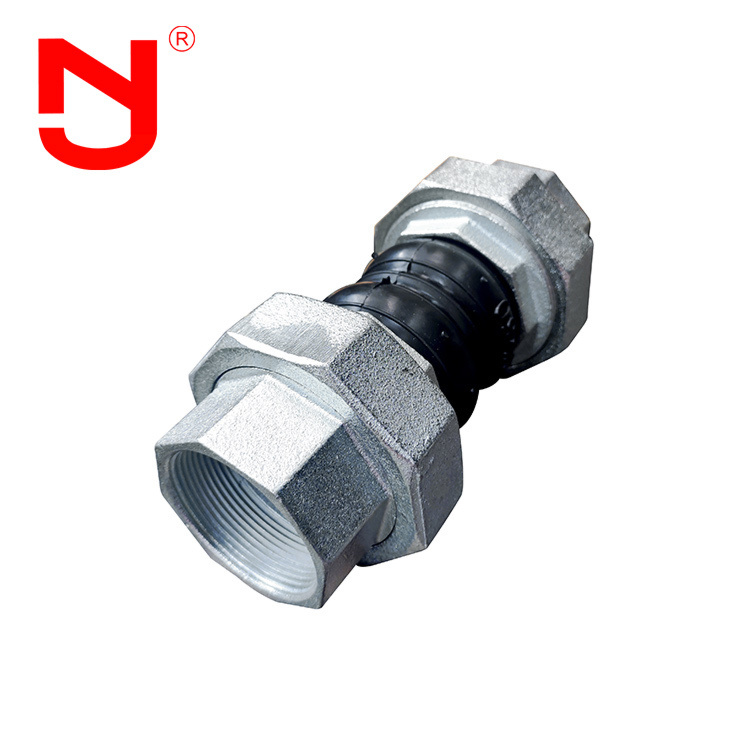

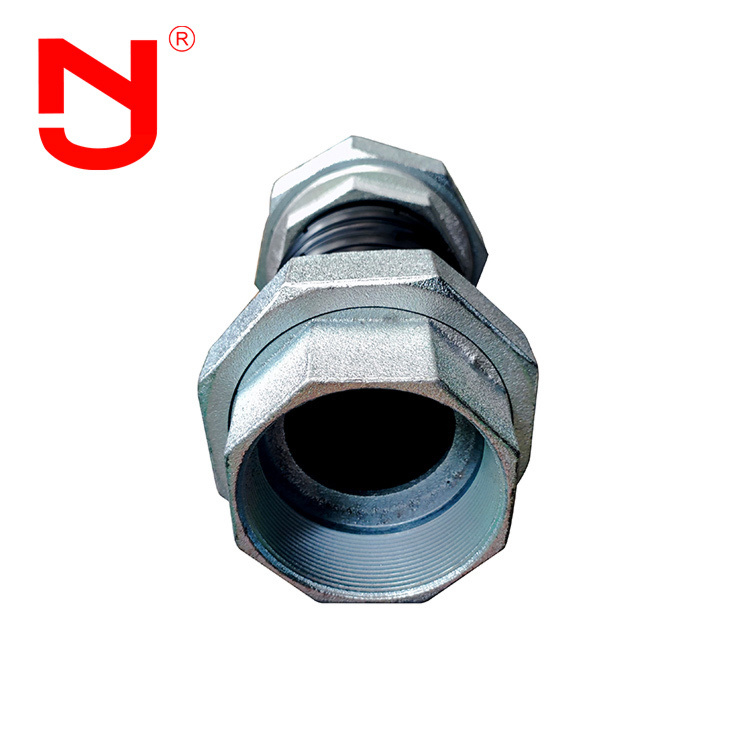

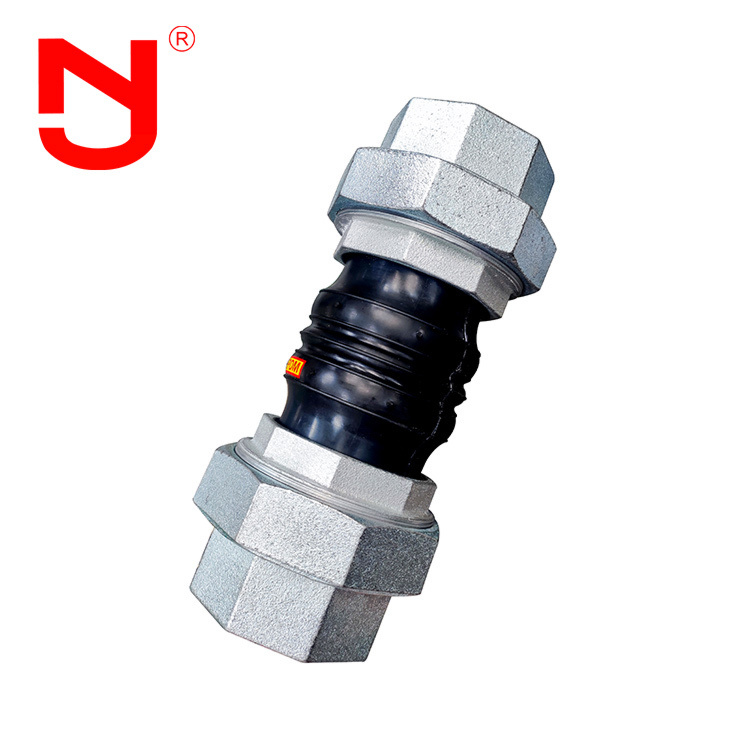

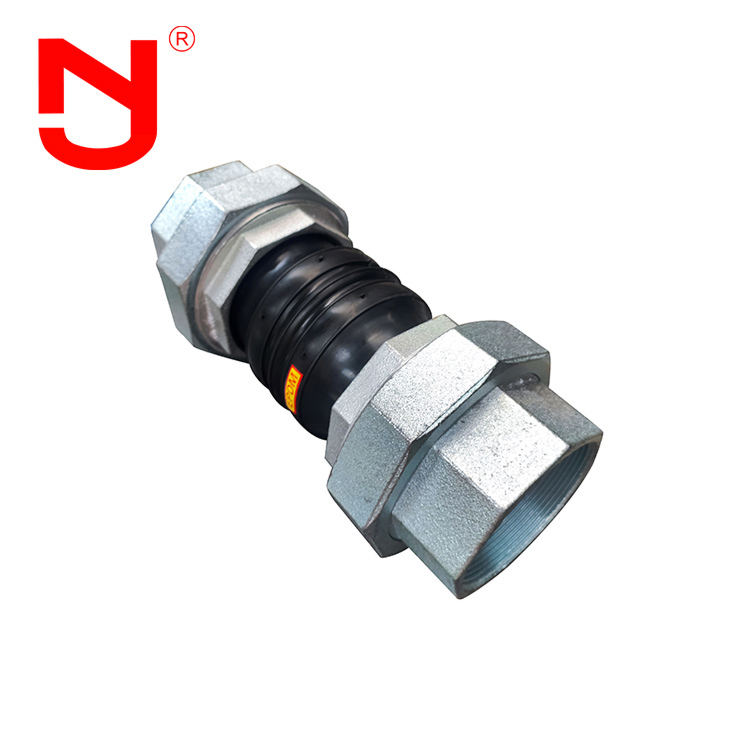

وصلة ملولبة من الفولاذ المقاوم للصدأ وصلة ملولبة Bspt وصلة تمدد سباكة
وصلة التمدد في السباكة هي مكون مرن مصمم لاستيعاب التمدد الحراري والانكماش والاهتزازات وعدم المحاذاة في أنظمة الأنابيب. يسمح للأنابيب بالتحرك محوريًا أو جانبيًا أو زاويًا دون التسبب في إجهاد أو تسرب أو تلف هيكلي. عادة ما يتم تصنيع هذه الوصلات من مواد مثل المطاط أو منفاخ معدني أو PTFE، ويتم تركيبها بين أقسام الأنابيب لامتصاص التغيرات في الأبعاد الناتجة عن تقلبات درجة الحرارة أو اختلافات الضغط أو القوى الميكانيكية. من خلال تقليل الضغط على المعدات المتصلة (مثل المضخات والصمامات) ومنع انفجار الأنابيب، فإنها تضمن طول عمر النظام وكفاءته وسلامته في تطبيقات مثل التدفئة والتهوية وتكييف الهواء ومعالجة المياه والأنابيب الصناعية.
خصائص أداء وصلة التمدد في السباكة
وصلة التمدد في السباكة مجلفنة لمدة 15 دقيقة، ومقاومة للضغط العالي ودرجة الحرارة العالية والزيت والتآكل والتآكل والأحماض والقلويات. تتمتع بمزايا الحجم الصغير والوزن الخفيف والمرونة الجيدة وصيانة المعدات المريحة؛
وصلة التمدد في السباكة مجلفنة لمدة 15 دقيقة، ومقاومة للضغط العالي ودرجة الحرارة العالية والزيت والتآكل والتآكل والأحماض والقلويات. يمكن أن يكون لها إزاحة جانبية ومحورية وزاوية، ولا تقتصر على عدم تمركز الأنبوب وعدم توازي الشفة.
3. مع زيادة درجة الحرارة، فإن hreaded expansion jointعملية الفلكنة، والتي تتطابق تمامًا مع كرة سوف تتمدد وتنكمش؛
4. مجلفنة لمدة 15 دقيقة، ومقاومة للضغط العالي ودرجة الحرارة العالية والزيت والتآكل والتآكل والأحماض والقلويات. يمكن أن تقلل الضوضاء المنقولة عن طريق الهيكل ولها قدرة تخميد قوية؛
5. وفقًا للسيناريوهات المختلفة، فإن hreaded expansion jointoint مع مواد مطاطية مختلفة يمكن أن تمنع بشكل أكثر فعالية تآكل الوسائط المسببة للتآكل على الجدار الداخلي للوصلات المطاطية، وتحسين عمر الخدمة.
البيانات الفنية لوصلة التمدد في السباكة
|
البيانات الرئيسية لوصلة التمدد في السباكة |
||||||
|
القطر الاسمي (DN) |
الطول |
الإزاحة المحورية (مم) |
الإزاحة الأفقية |
زاوية الانحراف |
||
|
مم |
بوصة |
مم |
تمديد |
ضغط |
مم |
(a1+a2)° |
|
15 |
1/2 |
200 |
5-6 |
22 |
22 |
45° |
|
20 |
3/4 |
200 |
5-6 |
22 |
22 |
45° |
|
25 |
1 |
200 |
5-6 |
22 |
22 |
45° |
|
32 |
1 1/4 |
200 |
5-6 |
22 |
22 |
45° |
|
40 |
1 1/2 |
200 |
5-6 |
22 |
22 |
45° |
|
50 |
2 |
200 |
5-6 |
22 |
22 |
45° |
|
65 |
2 1/2 |
265 |
8-10 |
24 |
24 |
45° |
|
80 |
3 |
285 |
8-10 |
24 |
24 |
45° |
ملاحظة: 1. يمكن تخصيص المتطلبات الخاصة لـ وصلة التمدد المطاطية الملولبةوفقًا لرسم المستخدم. معيار الشفة هو GB / t9115.1-2000. يمكن تحديد معايير الشفة المختلفة (GB و JB و Hg و CB و ANSI و DIN و BSEN و NF و en و JIS و ISO وما إلى ذلك) للإنتاج. يمكن استخدام الكرة المطاطية لـ وصلة التمدد المطاطية الملولبةكمطاط طبيعي، ومطاط إيثيلين بروبيلين ديين مونومر، ومطاط كلوروبرين، ومطاط بوتيل، ومطاط بوتادين، ومطاط الفلور، وما إلى ذلك. عندما يتم استخدام وصلة التمدد المطاطية الملولبةأعلاه DN200 لإمدادات المياه المعلقة، يجب أن يكون للأنابيب دعم ثابت أو دعم ثابت، وإلا يجب تركيب وصلة التمدد المطاطية الملولبةبجهاز مضاد للسقوط.
وصلة التمدد في السباكة تفاصيل العرض
تدفق إنتاج وصلة التمدد في السباكة
هل تعرف كيف يتم صنع وصلة التمدد في السباكة؟ دعنا نرى مع JINGNING. من المهم جدًا تحديد وصلة التمدد المطاطية الملولبة المناسبة لخط الأنابيب، وفهم توافق الوسط مع المادة المحددة، ودرجة الحرارة الكاملة، والضغط ونطاق الفراغ، والحركة المطلوبة والحجم بين حواف خط الأنابيب. مع هذه المعلومات، يمكن لمهندسي تطبيقات Jingning المساعدة في تحديد
وصلة التمدد في السباكة على نطاق واسع في إمدادات المياه والصرف الصحي، والمياه المتداولة، والتدفئة والتهوية وتكييف الهواء، والحماية من الحرائق، وصناعة الورق، والأدوية، والبتروكيماويات، ونظام أنابيب السفن، ومضخة المياه، والضاغط، والمروحة وأنظمة الأنابيب الأخرى. تستخدم ميزة وصلة التمدد في السباكة
1.
وصلة التمدد في السباكة مجلفنة لمدة 15 دقيقة، ومقاومة للضغط العالي ودرجة الحرارة العالية والزيت والتآكل والتآكل والأحماض والقلويات.2.
وصلة التمدد في السباكة على نطاق واسع في إمدادات المياه والصرف الصحي، والمياه المتداولة، والتدفئة والتهوية وتكييف الهواء، والحماية من الحرائق، وصناعة الورق، والأدوية، والبتروكيماويات، ونظام أنابيب السفن، ومضخة المياه، والضاغط، والمروحة وأنظمة الأنابيب الأخرى. تستخدم 3. محتوى المطاط الطبيعي لـ
NBR threaded expansion jointعملية الفلكنة، والتي تتطابق تمامًا مع كرة نقدم التكنولوجيا الأجنبية المتقدمة ونتعاون مع الخبرة الإنتاجية الصينية. في عملية تصنيع
Bspt threaded expansion jointعملية الفلكنة، والتي تتطابق تمامًا مع كرة وصلة التمدد ذات القناة الملولبةلنقل الوسائط أو الزيت أو القلويات القوية والأحماض القوية والمواد الصلبة فوق - 30 درجة مئوية إلى 250 درجة مئوية.وصلة التمدد ذات القناة الملولبة تتميز بمزيج مثالي من الطبقة المطاطية الداخلية، الساطعة والنظيفة والسلسة؛ تعتمد علامة NBR threaded expansion jointعملية الفلكنة، والتي تتطابق تمامًا مع كرة وصلة التمدد ذات القناة الملولبةلنقل الوسائط أو الزيت أو القلويات القوية والأحماض القوية والمواد الصلبة فوق - 30 درجة مئوية إلى 250 درجة مئوية.تطبيق وصلة التمدد في السباكة
يمكن استخدام وصلة التمدد في السباكة
على نطاق واسع في إمدادات المياه والصرف الصحي، والمياه المتداولة، والتدفئة والتهوية وتكييف الهواء، والحماية من الحرائق، وصناعة الورق، والأدوية، والبتروكيماويات، ونظام أنابيب السفن، ومضخة المياه، والضاغط، والمروحة وأنظمة الأنابيب الأخرى. تستخدم وصلة التمدد ذات القناة الملولبةلنقل الوسائط أو الزيت أو القلويات القوية والأحماض القوية والمواد الصلبة فوق - 30 درجة مئوية إلى 250 درجة مئوية.وصلة التمدد ذات القناة الملولبةلنقل الوسائط أو الزيت أو القلويات القوية والأحماض القوية والمواد الصلبة فوق - 30 درجة مئوية إلى 250 درجة مئوية.الأسئلة الشائعة
س1: ما هي مادة المطاط؟
ج1: EPDM، CR، NBR، إلخ.
س2: هل يمكنك توفير شهادة المواد 3.1؟
ج2:
نعم، يمكننا توفير شهادة المواد 3.1. يرجى الاتصال بنا للحصول على عينة من شهادة المواد 3.1.س3: ما هي مادة الشفة (حلقات الاحتفاظ)؟
ج3:
يمكن أن تكون مادة الشفة من الفولاذ الكربوني والفولاذ المقاوم للصدأ والحديد المطيل.س4: ما هو الحد الأدنى لكمية الطلب؟
ج4: قطعة واحدة.
