مكان المنشأ:
الصين
اسم العلامة التجارية:
JINGNING
إصدار الشهادات:
CE，ISO
رقم الموديل:
RLJS
الوثيقة:
اتصل بنا
فيديو
فيديو
فيديو

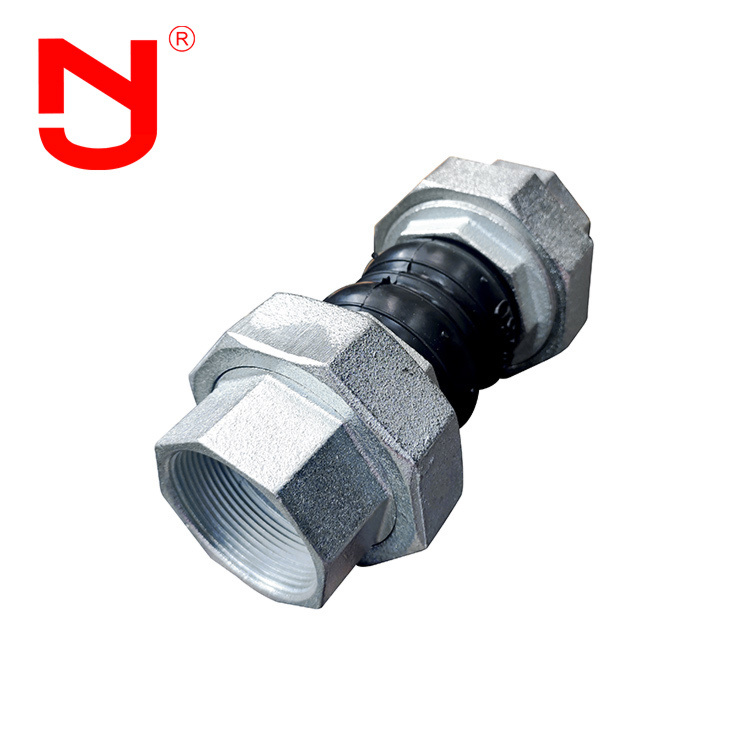

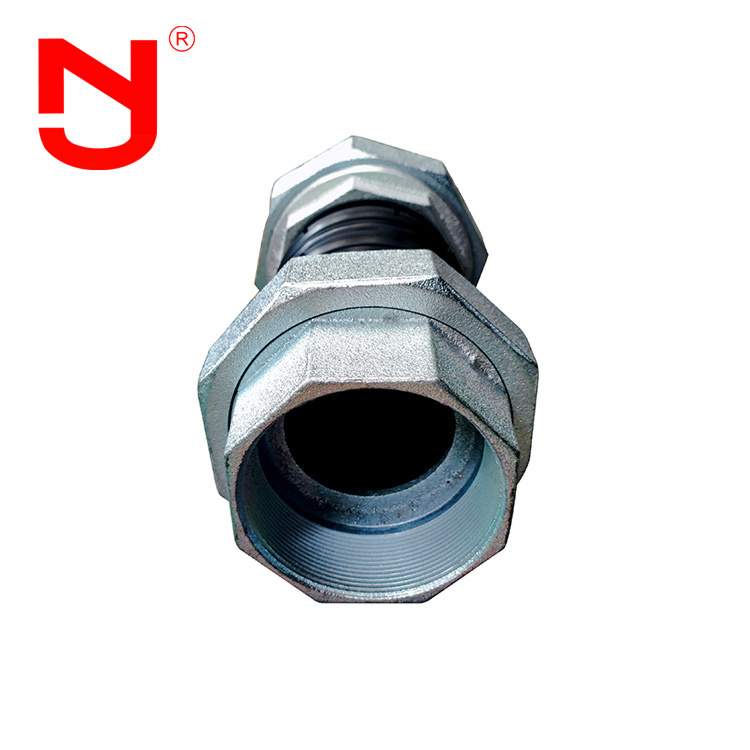

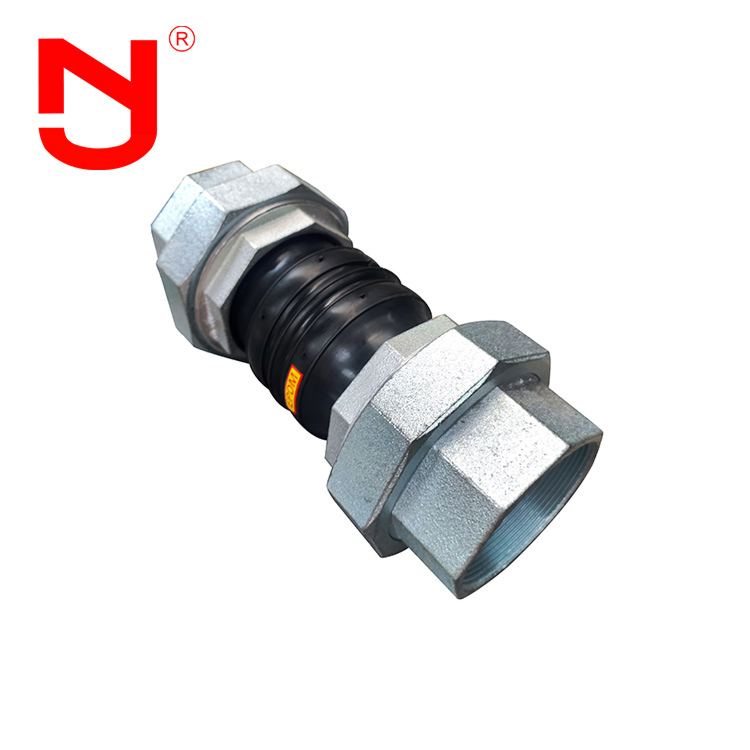

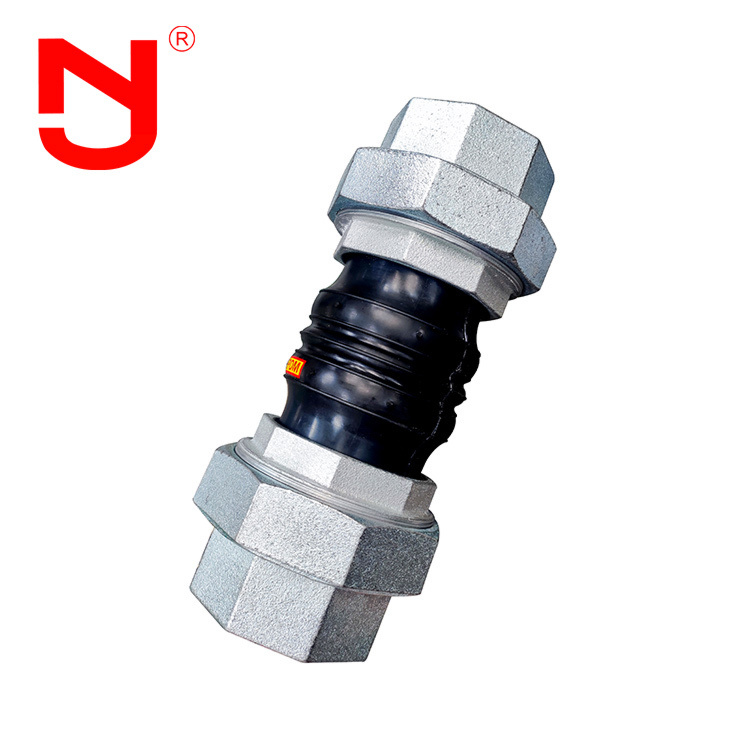

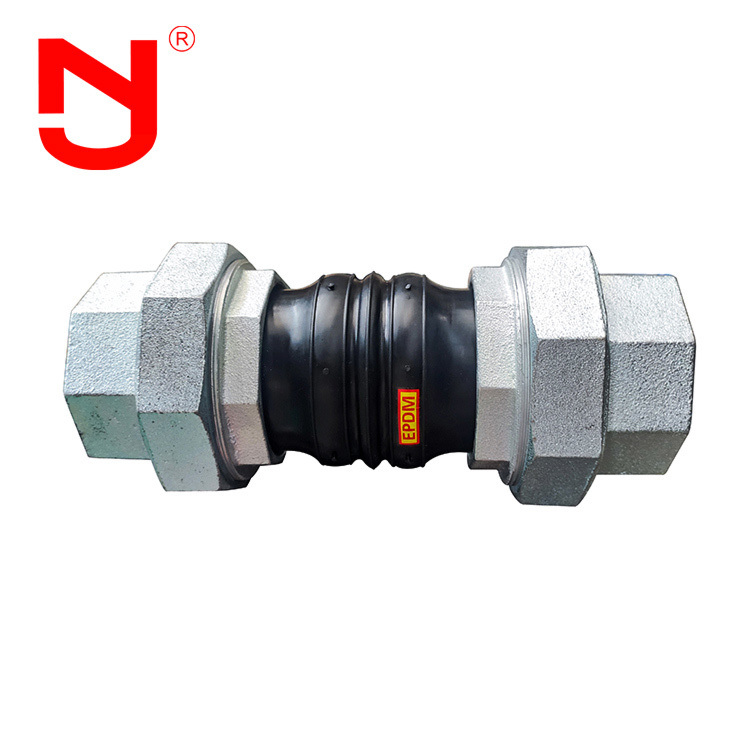

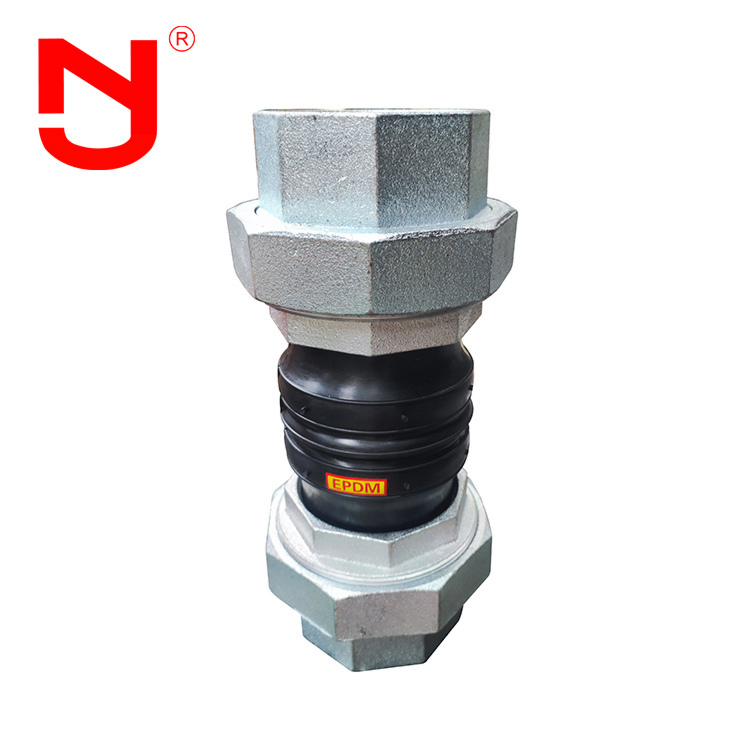

وصلة لولبية من الفولاذ المقاوم للصدأ، وصلة توسيع ملولبة Bspt، وصلة تمدد حراري مطاطية
وصلة التمدد الحراري المطاطية عبارة عن موصل مرن مصنوع من المطاط أو مواد مرنة شبيهة بالمطاط، مصمم لاستيعاب التمدد الحراري والانكماش والاهتزاز وعدم المحاذاة في أنظمة الأنابيب مع الحفاظ على إحكام الإغلاق الموثوق به. إنه يمتص بشكل فعال التغيرات في الأبعاد الناتجة عن تقلبات درجة الحرارة، ويقلل الضغط على الأنابيب والمعدات المتصلة، ويمنع التسرب أو التلف الهيكلي، مما يجعله مستخدمًا على نطاق واسع في صناعات مثل التدفئة والتهوية وتكييف الهواء ومعالجة المياه والمعالجة الكيميائية وتوليد الطاقة.
الخصائص التشغيلية لوصلة التمدد الحراري المطاطية
1. المطاط cوصلة لـ pipe لها مزايا الحجم الصغير والوزن الخفيف والمرونة الجيدة وصيانة المعدات المريحة؛
2. المطاط cوصلة لـ pipe يمكن أن يكون لها إزاحة جانبية ومحورية وزاوية، ولا تقتصر على عدم تمركز الأنبوب وعدم توازي الشفة.
3. مع زيادة درجة الحرارة، فإن Bspt threaded expansion joint سوف تتمدد وتنكمش؛
4.المطاط cوصلة لـ pipe يمكن أن تقلل الضوضاء المنقولة عن طريق الهيكل ولها قدرة تخميد قوية؛
5. وفقًا للسيناريوهات المختلفة، المطاط cوصلة لـ pipe مع مواد مطاطية مختلفة يمكن أن تمنع بشكل أكثر فعالية تآكل الوسائط المسببة للتآكل على الجدار الداخلي للمفاصل المطاطية، وتحسين عمر الخدمة.
البيانات الفنية لوصلة التمدد الحراري المطاطية
|
البيانات الرئيسية لوصلة التمدد الحراري المطاطية |
||||||
|
القطر الاسمي (DN) |
الطول |
الإزاحة المحورية (مم) |
الإزاحة الأفقية |
زاوية الانحراف |
||
|
مم |
بوصة |
مم |
تمديد |
ضغط |
مم |
(a1+a2)° |
|
15 |
1/2 |
200 |
5-6 |
22 |
22 |
45° |
|
20 |
3/4 |
200 |
5-6 |
22 |
22 |
45° |
|
25 |
1 |
200 |
5-6 |
22 |
22 |
45° |
|
32 |
1 1/4 |
200 |
5-6 |
22 |
22 |
45° |
|
40 |
1 1/2 |
200 |
5-6 |
22 |
22 |
45° |
|
50 |
2 |
200 |
5-6 |
22 |
22 |
45° |
|
65 |
2 1/2 |
265 |
8-10 |
24 |
24 |
45° |
|
80 |
3 |
285 |
8-10 |
24 |
24 |
45° |
ملاحظة: 1. يمكن تخصيص المتطلبات الخاصة لـ وصلة التمدد المطاطية الملولبة وفقًا لرسم المستخدم. معيار الشفة هو GB / t9115.1-2000. يمكن تحديد معايير الشفة المختلفة (GB و JB و Hg و CB و ANSI و DIN و BSEN و NF و en و JIS و ISO وما إلى ذلك) للإنتاج. يمكن استخدام الكرة المطاطية لـ وصلة التمدد المطاطية الملولبة كمطاط طبيعي، ومطاط إيثيلين بروبيلين ديين مونومر، ومطاط كلوروبرين، ومطاط بوتيل، ومطاط بوتادين، ومطاط الفلور، وما إلى ذلك. عندما يتم استخدام وصلة التمدد المطاطية الملولبة أعلاه DN200 لإمدادات المياه المعلقة، يجب أن يكون للأنابيب دعم ثابت أو دعم ثابت، وإلا يجب تركيب وصلة التمدد المطاطية الملولبة بجهاز مضاد للسقوط.
تفاصيل وصلة التمدد الحراري المطاطية تظهر
تدفق إنتاج وصلة التمدد الحراري المطاطية
هل تعرف كيف يتم صنع وصلة التمدد الحراري المطاطية؟ دعنا نرى مع JINGNING.
من المهم جدًا تحديد r المناسبubber cوصلة لـ pipe من خط الأنابيب، وفهم توافق الوسيط مع المادة المختارة، ودرجة الحرارة الكاملة والضغط ونطاق الفراغ، والحركة المطلوبة والحجم بين حواف خط الأنابيب. مع هذه المعلومات، يمكن لمهندسي تطبيقات Jingning المساعدة في تحديد وصلة التمدد المطاطية الملولبة المثالية لأي تطبيق.
وصلة التمدد الحراري المطاطية ميزة
1. المطاط cوصلة لـ pipe مجلفن لمدة 15 دقيقة، مقاوم للضغط العالي ودرجة الحرارة العالية والزيت والتآكل والتآكل والأحماض والقلويات.
2. المطاط cوصلة لـ pipe متصلة بالمضخات والصمامات ومعدات مكافحة الحرائق والأنابيب ذات الاهتزازات الكبيرة والأنابيب ذات التغيرات المتكررة في البرودة والحرارة.
3. محتوى المطاط الطبيعي لـ Bspt threaded expansion joint هو 47٪، والذي يمكن استخدامه بشكل مستمر لمدة 15 عامًا دون شيخوخة.
نقدم التكنولوجيا الأجنبية المتقدمة ونتعاون مع الخبرة الإنتاجية الصينية. في المطاط cوصلة لـ pipe عملية التصنيع، يتحمل الجانب الداخلي ضغطًا عاليًا، ويتم الجمع بين حبل النايلون والمطاط الداخلي بشكل أفضل، والذي يمكن أن يتحمل ضغطًا أعلى من المطاط cوصلة لـ pipe العادي. المطاط cوصلة لـ pipe تتميز بمزيج مثالي من الطبقة المطاطية الداخلية، الساطعة والنظيفة والسلسة؛ علامة Bspt threaded expansion joint تعتمد عملية الفلكنة، والتي تتطابق تمامًا مع كرة Bspt threaded expansion joint.
تطبيق وصلة التمدد الحراري المطاطية
المطاط cوصلة لـ pipe يمكن استخدامه على نطاق واسع في إمدادات المياه والصرف الصحي، والمياه المتداولة، والتدفئة والتهوية وتكييف الهواء، والحماية من الحرائق، وصناعة الورق، والأدوية، والبتروكيماويات، ونظام أنابيب السفن، ومضخة المياه، والضاغط، والمروحة وأنظمة الأنابيب الأخرى. يستخدم المطاط cوصلة لـ pipe العادي لنقل - 15 درجة مئوية - 115 درجة مئوية من الهواء والهواء المضغوط والماء والماء ومياه البحر والزيت والأحماض والقلويات. يستخدم النوع الخاص Bspt threaded expansion joint لنقل الوسائط أو الزيت أو القلويات القوية والأحماض القوية والمواد الصلبة فوق - 30 درجة مئوية إلى 250 درجة مئوية.
الأسئلة الشائعة
س 1: ما هي مادة المطاط؟
ج 1: EPDM، CR، NBR، إلخ.
س 2: ما هي الحزمة؟
ج 2: الحزمة عبارة عن صندوق كرتون وحالة خشب رقائقي قوية.
س 3: ما هي درجة حرارة التشغيل؟
ج 3: درجة حرارة التشغيل هي -20 درجة مئوية ~ 100 درجة مئوية.
س 4: ما هو موك؟
ج 4: قطعة واحدة.
