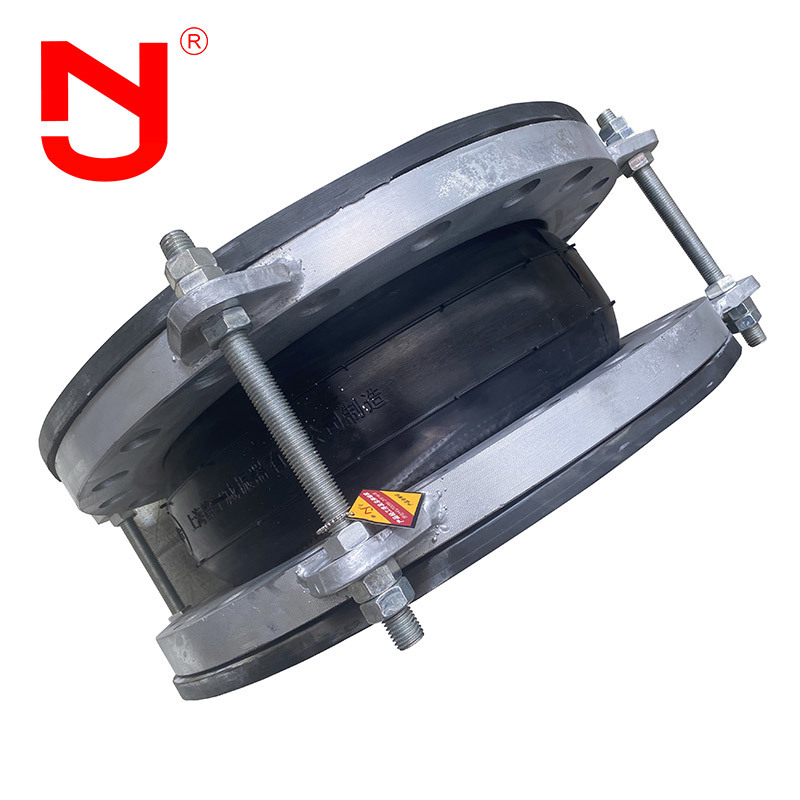

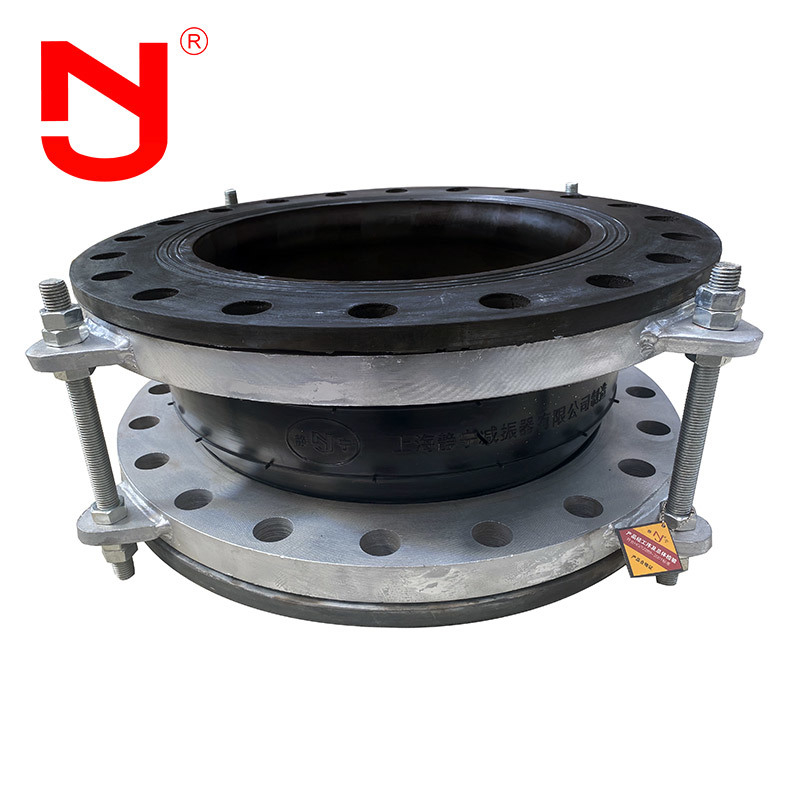

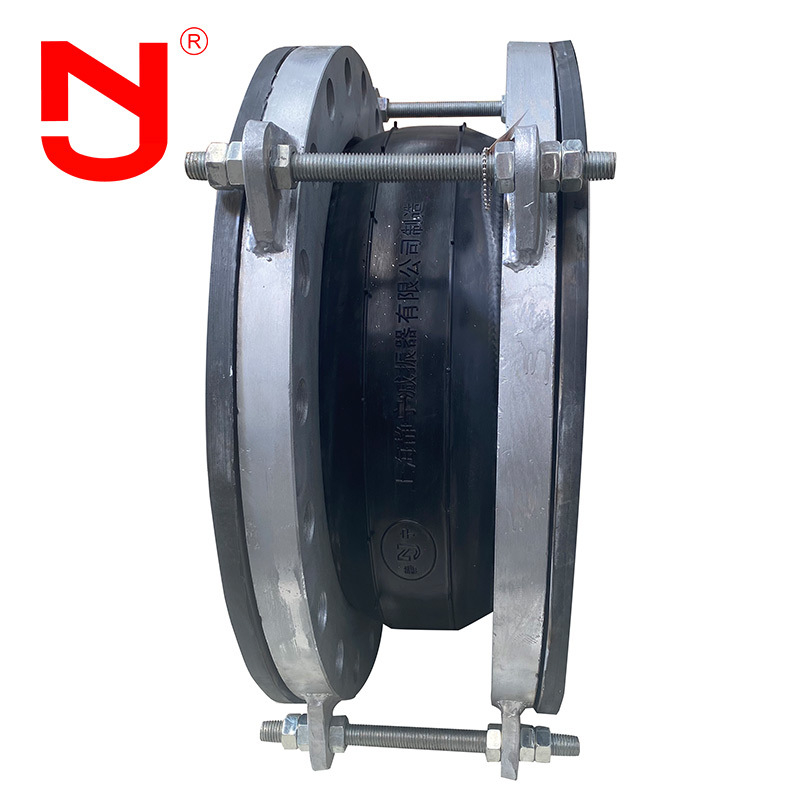

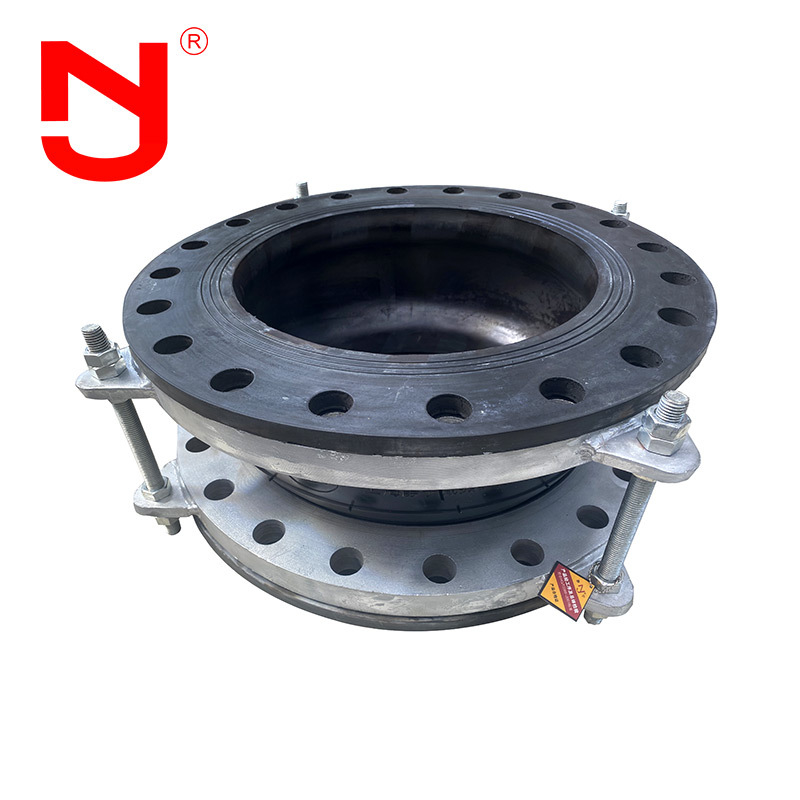

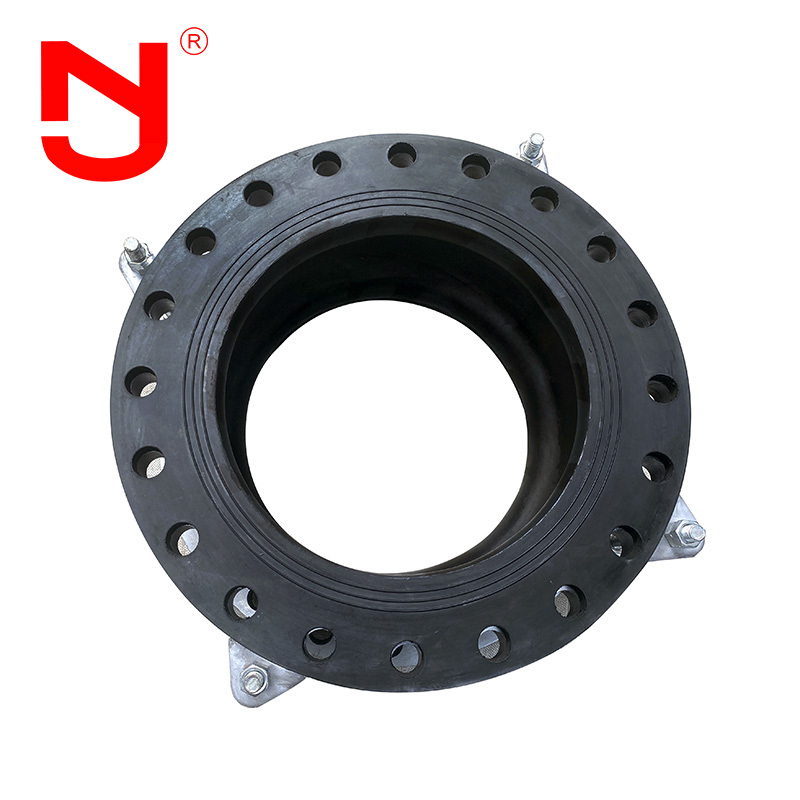

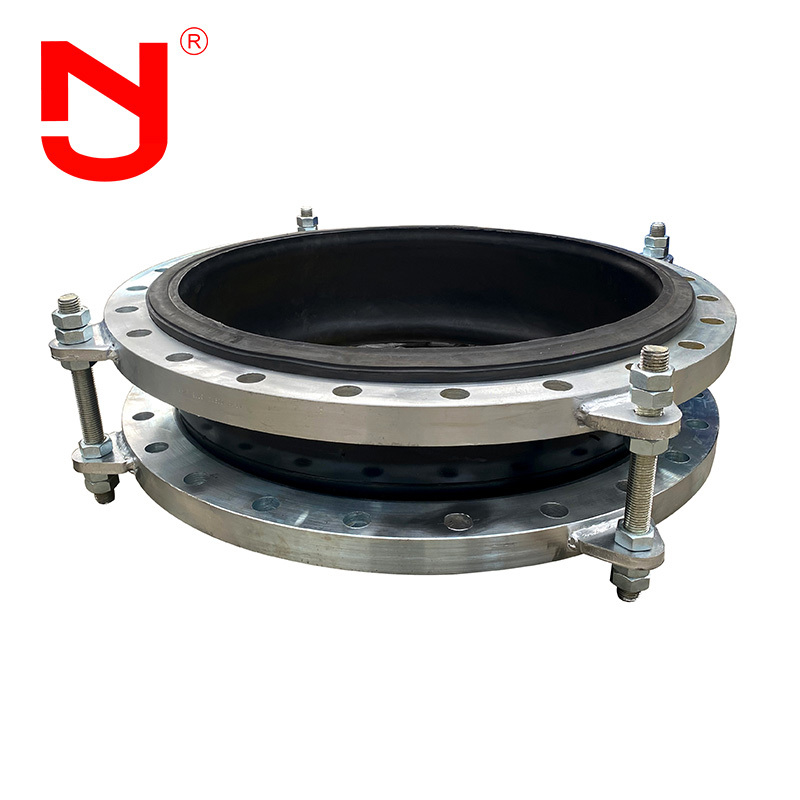

مصنع وصلات تمدد مطاط EPDM ذات القوس العريض، معوضات التمدد
وصف المنتج
نوع القوس العريض هي وصلات تمدد مرنة للغاية مصممة لاستيعاب التمدد الحراري الكبير، وعزل الاهتزازات، وعدم المحاذاة في أنظمة الأنابيب الصناعية. تتميز بهيكل مطاطي مقوس عالي معزز مع طيات متعددة، توفر هذه المنفاخات قدرة استثنائية على الحركة متعددة الاتجاهات (محوري، جانبي، وزاوي) مع الحفاظ على إحكام الإغلاق في ظل ضغوط ودرجات حرارة مختلفة.
خصائص الأداء
1. مرونة عالية
اجعل حجم وشكل وسمك طبقة التعزيز للمفصل وفقًا للاحتياجات
2. مواد تعزيز متنوعة
يمكن لوصلات المطاط الملفوفة يدويًا استخدام مجموعة متنوعة من مواد التعزيز لتوفير القوة الميكانيكية المطلوبة ومقاومة التآكل.
3. قدرة تحمل ضغط عالية
يمكن لللف اليدوي أن يضمن التوحيد الهيكلي للمفصل، وبالتالي تحسين قدرته على تحمل الضغط والقوة الإجمالية.
4. سهولة الصيانة والاستبدال
عادة ما تكون مجهزة بحواف أو واجهات ملولبة لسهولة التركيب والاستبدال، مما يقلل من وقت تعطل أنظمة الأنابيب.
مواصفات المنتج
| الحجم | الطول | الحركات المسموح بها أثناء التشغيل | ||||
| مم | بوصة | مم | انضغاط محوري مم | تمدد محوري مم |
الحركة العرضية مم |
انحراف زاوي مم |
| 32 | 1 1/4 | 95 | ||||
| 40 | 1 1/2 | 95 | ||||
| 50 | 2 | 105 | 20 | 12 | 14 | 35 درجة |
| 65 | 2 1/2 |
115 |
20 | 12 | 14 | 35 درجة |
| 80 | 3 | 135 | 20 | 12 | 14 | 35 درجة |
| 100 | 4 | 150 | 20 | 12 | 14 | 33 درجة |
| 125 | 5 | 165 | 20 | 12 | 14 | 28 درجة |
| 150 | 6 | 180 | 20 | 12 | 14 | 22 درجة |
| 200 | 8 | 210 | 20 | 12 | 14 | 18 درجة |
| 250 | 10 | 230 | 20 | 12 | 14 | 15 درجة |
| 300 | 12 | 245 | 25 | 16 | 22 | 15 درجة |
| 350 | 14 | 255 | 25 | 16 | 22 | 15 درجة |
| 400 | 16 | 255 | 25 | 16 | 22 | 15 درجة |
| 450 | 18 | 255 | 25 | 16 | 22 | 15 درجة |
| 500 | 20 | 255 | 25 | 16 | 22 | 15 درجة |
| 600 | 24 |
260 |
25 | 16 | 22 | 15 درجة |
| 700 | 28 |
260 |
25 | 16 | 22 | 15 درجة |
| 800 | 32 |
260 |
25 | 16 | 22 | 15 درجة |
| 900 | 36 |
260 |
25 | 16 | 22 | 15 درجة |
| 1000 | 40 | 260 | 26 | 18 | 22 | 15 درجة |
|
ملاحظة: إذا كان الوسط زيتًا أو مواد حمضية أو قلوية، وكانت هناك متطلبات خاصة لدرجة حرارة التشغيل، فيمكنك تخصيصها عن طريق إرسال خطاب أو رسم. يرجى التحديد عند الطلب |
تفاصيل المنتج
تدفق الإنتاج
|
1. مادة خام أعلى مستوى CR/EPDM/NBR المواد الخام المطاطية، لا يوجد مطاط معاد تدويره |
2. التلدين والخلط تركيبة خاصة لتحسين الانحناء باستخدام النايلون، لتحسين القوة، والإحكام |
3. لف الفراغات تعزيز سلك الفولاذ المطلي بالنحاس يمنع السحب |
|
4. الفلكنة آلة الفلكنة الأوتوماتيكية تضمن وقت الفلكنة والضغط |
5. الفحص |
6. التعبئة والتغليف |
التطبيق
نوع القوس العريض تلعب دورًا مهمًا في أنظمة الأنابيب نظرًا لخصائصها الممتازة في الإحكام والضغط. يمكن لهذا النوع من الوصلات أن يمتص بشكل فعال اهتزاز وإزاحة الأنابيب، ويقلل الضوضاء، لذلك يستخدم على نطاق واسع في أنظمة الأنابيب في مجالات إمدادات المياه والصرف الصحي ومعالجة مياه الصرف الصحي والصناعات الكيماوية والبترول والصحة وغيرها.
خدماتنا
1. على الإنترنت على مدار 24 ساعة
2. تقديم عينات مجانية
3. دعم التخصيص
4. تقديم الرسومات
5. أنماط دفع متعددة للاختيار من بينها
6. فحص المصنع (المواد والمواصفات والكمية والضغط والتعبئة والتغليف)
7. فترة ضمان طويلة
8. التعبئة والتغليف المناسبة للنقل
عملائنا
الشهادة
الأسئلة الشائعة
س1: ما هي المادة من نوع القوس العريض؟
أ1: يمكن أن تكون المادة EPDM، NBR، CR، SBR.. يعتمد ذلك على حالة العمل.
س2: ما هي فترة الضمان من نوع القوس العريض؟
أ2: نحن نقدم ضمانًا لمدة 18 شهرًا.
س3: ما هي درجة حرارة التشغيل من نوع القوس العريض؟
أ3: درجة حرارة التشغيل هي -20 درجة مئوية ~ 100 درجة مئوية.
س4: ما هي الحزمة من نوع القوس العريض؟
أ4: العبوة عبارة عن صندوق كرتون وحالة خشب رقائقي قوية.
