الشركة المصنعة لكتالوج وصلات المطاط المرنة ذات القوس العريض المتخصصة والمخصصة
وصف المنتج

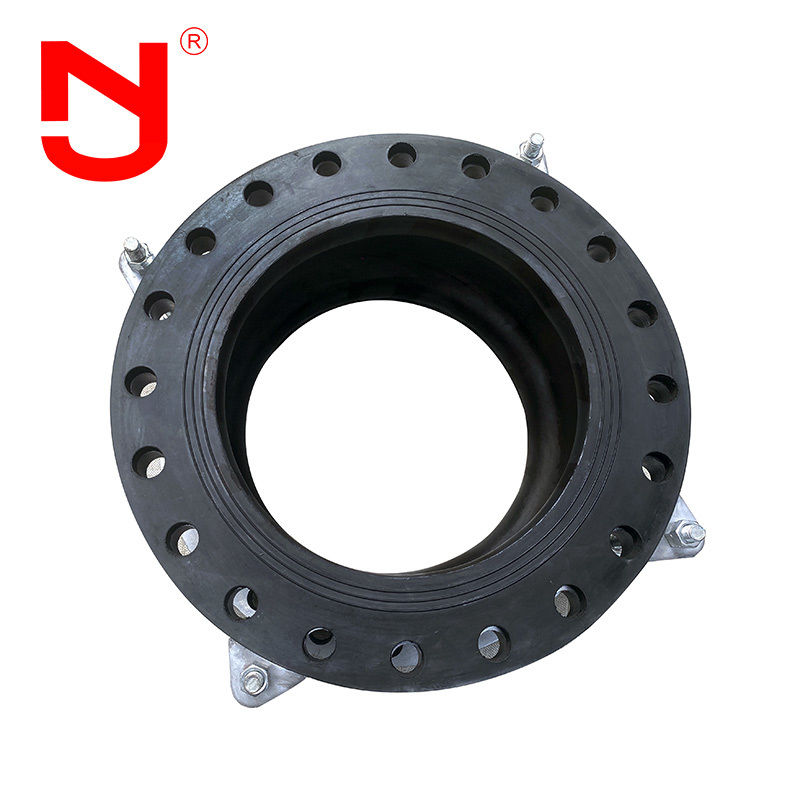

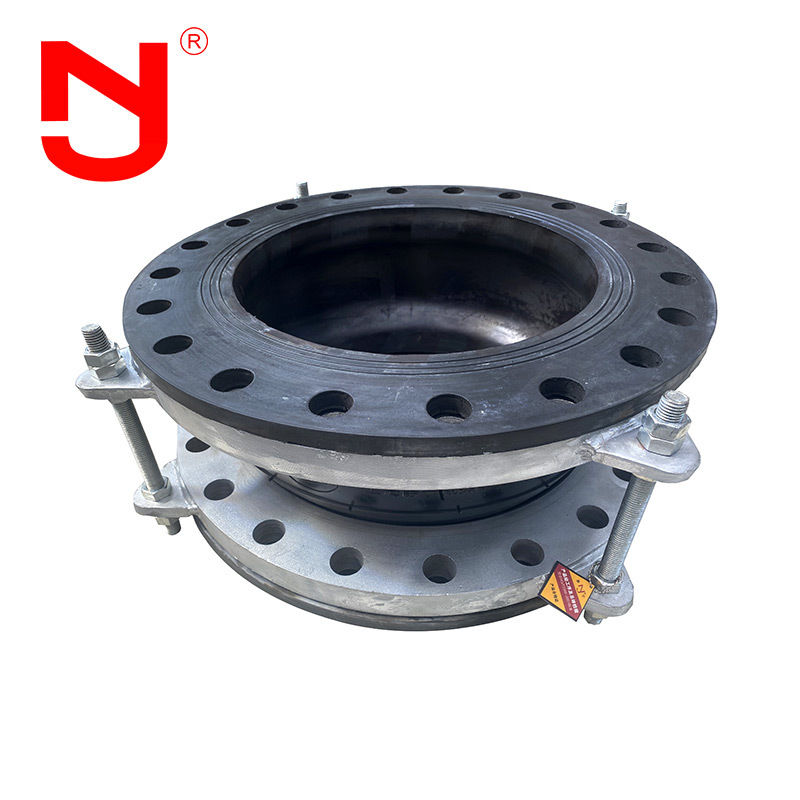

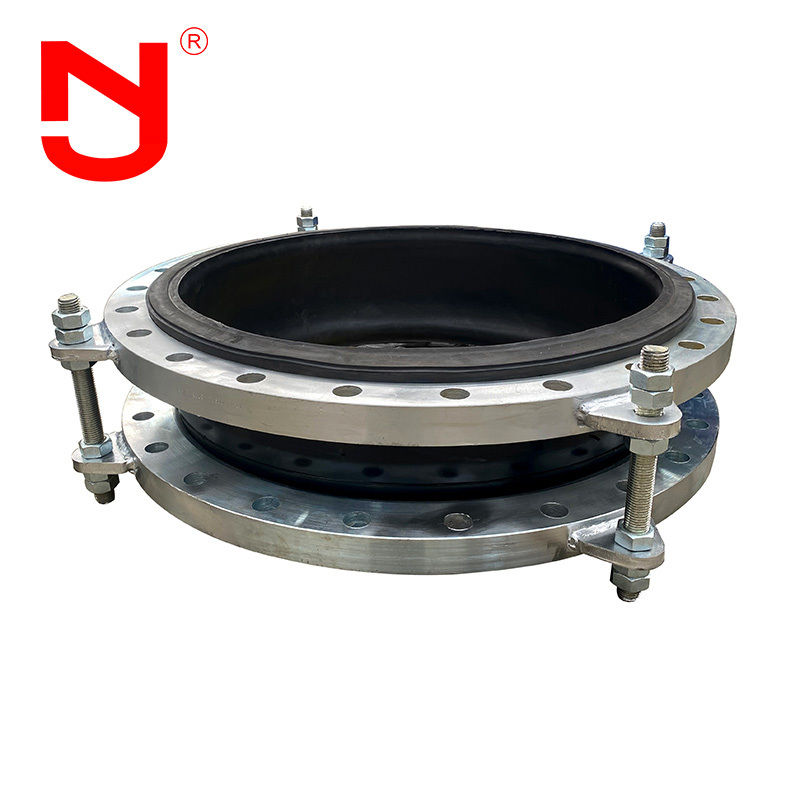

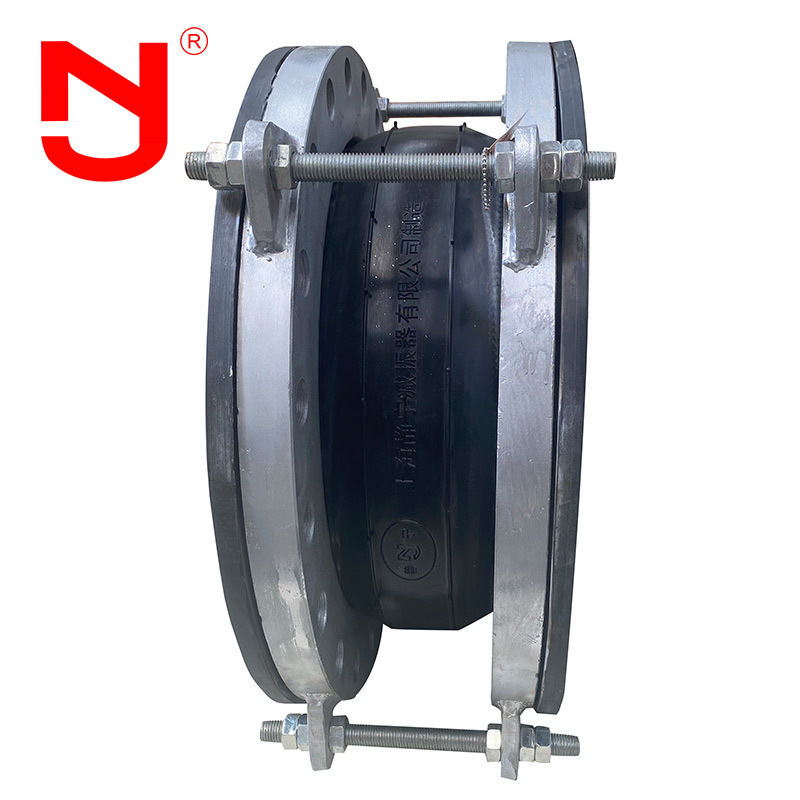

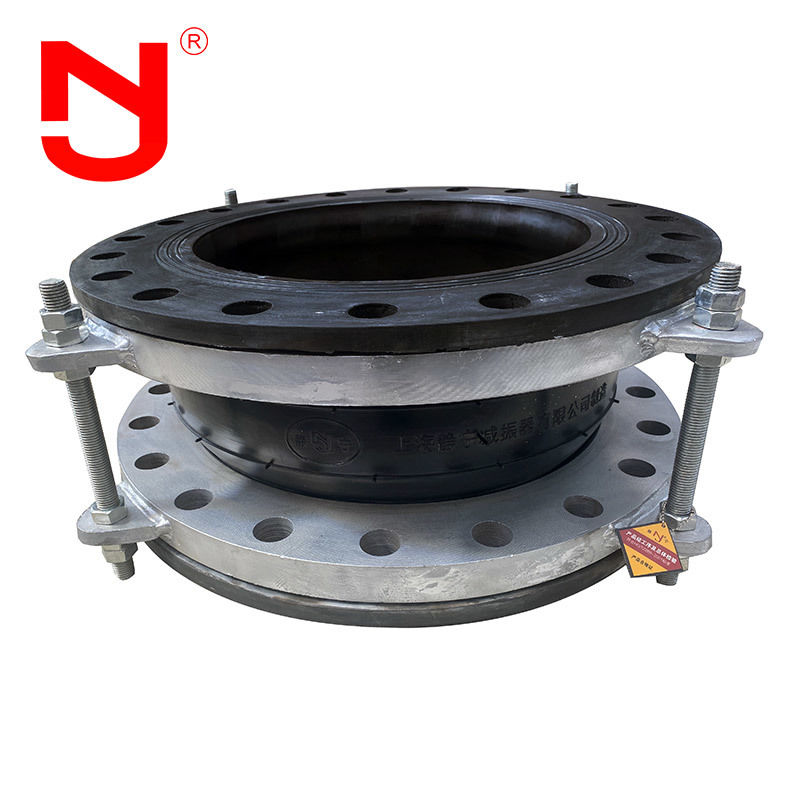

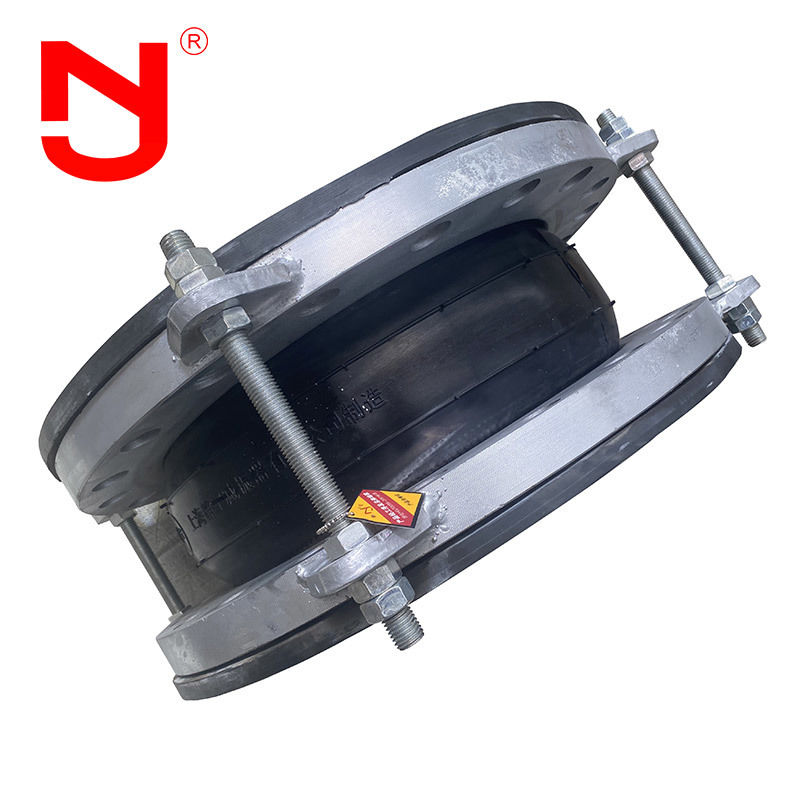

وصلة مطاطية مرنة ذات قوس عريض هي موصل خط أنابيب عالي الأداء مصمم لاستيعاب تعويضات الإزاحة المعقدة وعزل الاهتزاز في التطبيقات الصناعية والهندسية المتطلبة. تم تصميمه بهيكل قوس مطاطي مقوى، ويوفر مرونة استثنائية، مما يتيح له امتصاص الإزاحات المحورية والجانبية والزاوية الناتجة عن التمدد الحراري أو الاهتزاز الميكانيكي أو عدم محاذاة خط الأنابيب. يقلل هذا التصميم من تركيز الإجهاد على المعدات المتصلة، مثل المضخات والصمامات، مع تقليل انتقال الضوضاء وإطالة عمر النظام.
خصائص الأداء
1. مرونة عالية
اجعل حجم وشكل وسمك طبقة التعزيز للمفصل وفقًا للاحتياجات
2. مواد تعزيز متنوعة
يمكن لوصلات المطاط الملفوفة يدويًا استخدام مجموعة متنوعة من مواد التعزيز لتوفير القوة الميكانيكية المطلوبة ومقاومة التآكل.
3. قدرة تحمل ضغط عالية
يمكن لللف اليدوي أن يضمن التوحيد الهيكلي للمفصل، وبالتالي تحسين قدرته على تحمل الضغط والقوة الإجمالية.
4. سهولة الصيانة والاستبدال
عادة ما تكون مجهزة بحواف أو واجهات ملولبة لسهولة التركيب والاستبدال، مما يقلل من وقت تعطل أنظمة خطوط الأنابيب.
مواصفات المنتج
| الحجم | الطول | الحركات المسموح بها أثناء التشغيل | ||||
| مم | بوصة | مم | ضغط محوري مم | تمدد محوري مم |
الحركة العرضية مم |
انحراف زاوي مم |
| 32 | 1 1/4 | 95 | ||||
| 40 | 1 1/2 | 95 | ||||
| 50 | 2 | 105 | 20 | 12 | 14 | 35 درجة |
| 65 | 2 1/2 |
115 |
20 | 12 | 14 | 35 درجة |
| 80 | 3 | 135 | 20 | 12 | 14 | 35 درجة |
| 100 | 4 | 150 | 20 | 12 | 14 | 33 درجة |
| 125 | 5 | 165 | 20 | 12 | 14 | 28 درجة |
| 150 | 6 | 180 | 20 | 12 | 14 | 22 درجة |
| 200 | 8 | 210 | 20 | 12 | 14 | 18 درجة |
| 250 | 10 | 230 | 20 | 12 | 14 | 15 درجة |
| 300 | 12 | 245 | 25 | 16 | 22 | 15 درجة |
| 350 | 14 | 255 | 25 | 16 | 22 | 15 درجة |
| 400 | 16 | 255 | 25 | 16 | 22 | 15 درجة |
| 450 | 18 | 255 | 25 | 16 | 22 | 15 درجة |
| 500 | 20 | 255 | 25 | 16 | 22 | 15 درجة |
| 600 | 24 |
260 |
25 | 16 | 22 | 15 درجة |
| 700 | 28 |
260 |
25 | 16 | 22 | 15 درجة |
| 800 | 32 |
260 |
25 | 16 | 22 | 15 درجة |
| 900 | 36 |
260 |
25 | 16 | 22 | 15 درجة |
| 1000 | 40 | 260 | 26 | 18 | 22 | 15 درجة |
|
ملاحظة: إذا كانت المادة عبارة عن زيت أو مواد حمضية أو قلوية، وكانت هناك متطلبات خاصة لدرجة حرارة التشغيل، فيمكنك تخصيصها عن طريق إرسال خطاب أو رسم. يرجى التحديد عند الطلب |
تفاصيل المنتج
تدفق الإنتاج
|
1. مادة خام أعلى مستوى CR/EPDM/NBR المواد الخام المطاطية، لا يوجد مطاط معاد تدويره |
2. التلدين والخلط تركيبة خاصة لتحسين الانحناء باستخدام النايلون، لتحسين القوة، والإحكام |
3. لف الفراغات تعزيز سلك الفولاذ المطلي بالنحاس يمنع السحب |
|
4. الفلكنة آلة الفلكنة الأوتوماتيكية تضمن وقت الفلكنة والضغط |
5. الفحص |
6. التعبئة والتغليف |
تطبيق
وصلة مطاطية مرنة ذات قوس عريض تلعب دورًا مهمًا في أنظمة خطوط الأنابيب نظرًا لخصائصها الممتازة في الإحكام والضغط. يمكن لهذا النوع من الوصلات أن يمتص بشكل فعال اهتزاز وإزاحة خطوط الأنابيب، ويقلل الضوضاء، لذلك يستخدم على نطاق واسع في أنظمة خطوط الأنابيب في مجالات إمدادات المياه والصرف الصحي ومعالجة مياه الصرف الصحي والصناعات الكيماوية والبترول والصحة وغيرها.
خدماتنا
1. على الإنترنت على مدار 24 ساعة
2. تقديم عينات مجانية
3. دعم التخصيص
4. تقديم الرسومات
5. أنماط دفع متعددة للاختيار من بينها
6. فحص المصنع (المواد والمواصفات والكمية والضغط والتعبئة والتغليف)
7. فترة ضمان طويلة
8. التعبئة والتغليف المناسبة للنقل
عملائنا
شهادة
الأسئلة الشائعة
س1: ما هي المادةمن وصلة المطاط المرنة ذات القوس العريض؟
ج1: يمكن أن تكون المادة EPDM، NBR، CR، SBR.. يعتمد ذلك على حالة العمل.
س2: ما هي فترة الضمانمن وصلة المطاط المرنة ذات القوس العريض؟
ج2: نقدم ضمانًا لمدة 18 شهرًا.
س3: ما هي درجة حرارة التشغيلمن وصلة المطاط المرنة ذات القوس العريض؟
ج3: درجة حرارة التشغيل هي -20 درجة مئوية ~ 100 درجة مئوية.
س4: ما هي الحزمةمن وصلة المطاط المرنة ذات القوس العريض؟
ج4: العبوة عبارة عن صندوق كرتون وحالة خشب رقائقي قوية.
