Place of Origin:
China
اسم العلامة التجارية:
JINGNING
إصدار الشهادات:
CE，ISO
رقم الموديل:
RLJS
اتصل بنا

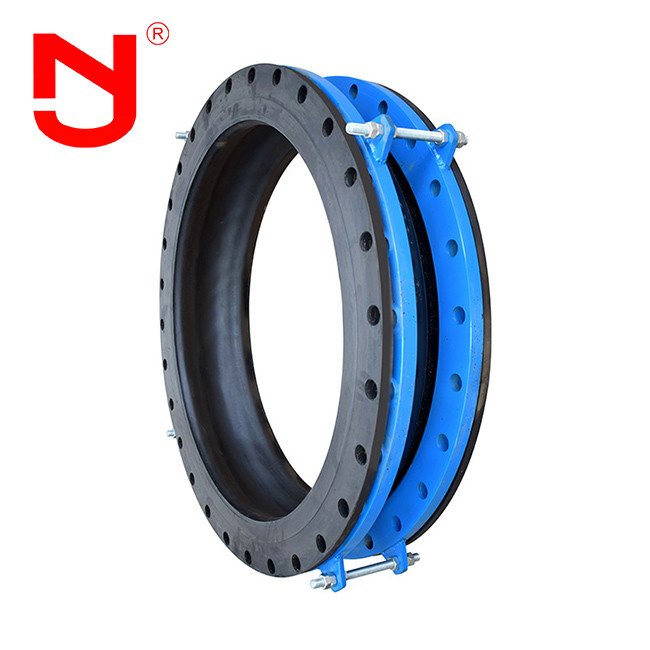

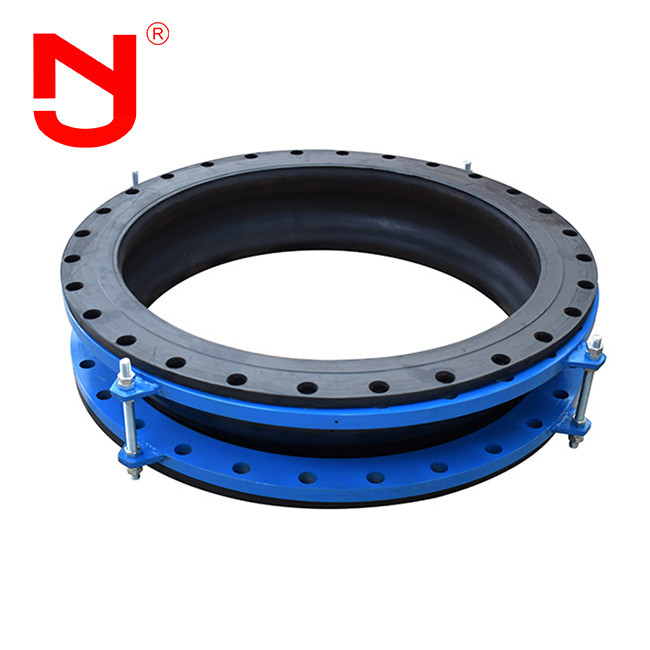

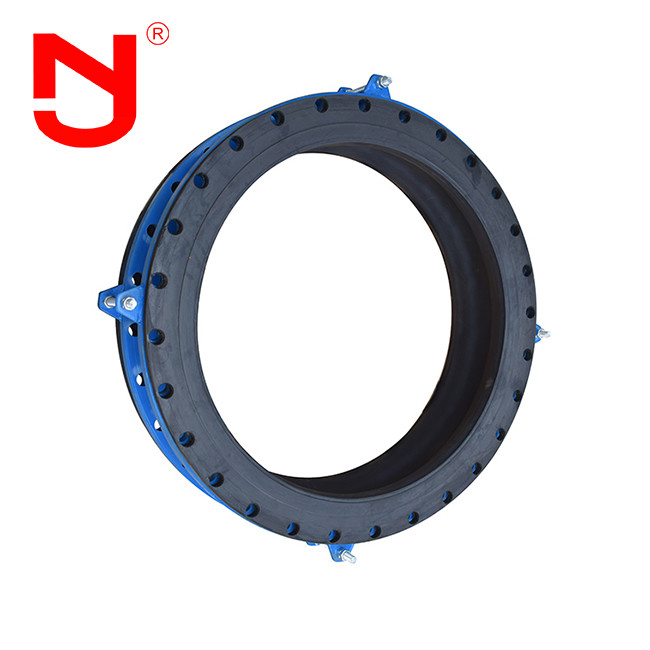

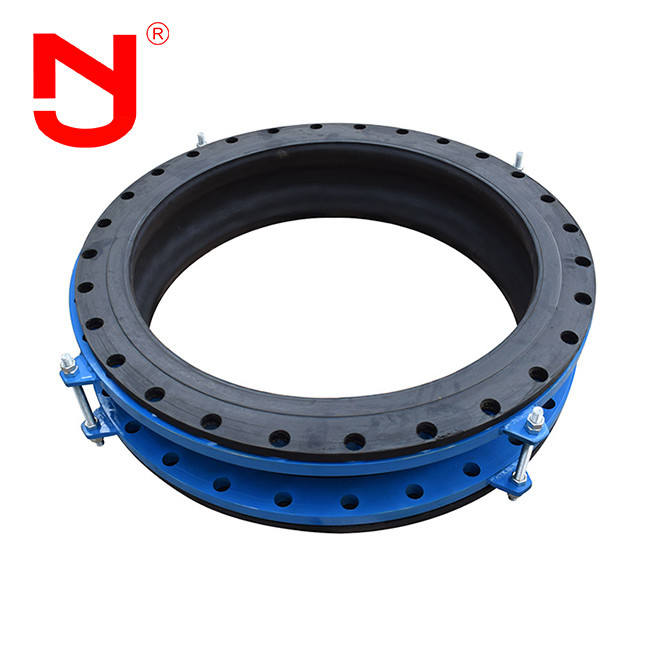

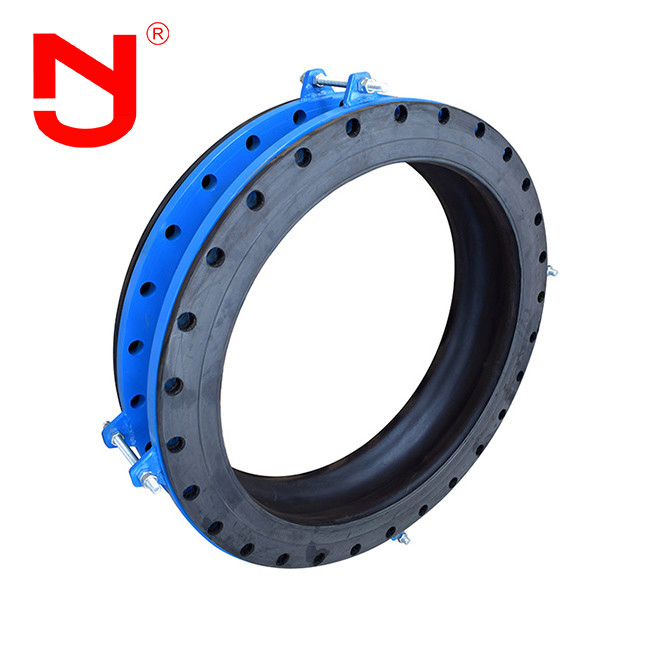

مطاط EPDM واسع القوس يقع نوع التوسع المشترك
وصف المنتج
تصميم المفاصل التوسعية من نوع Bellows يشكل ختمًا متكاملًا من خلال تمديد حافة المطاط ولفها حول الشريط المعدني. بالمقارنة مع المفاصل التوسعية المسطحة التقليدية ،هيكل السترة يقلل بشكل فعال من خطر تسرب الوسائط ويعزز حماية سطح السترة، لتجنب فشل الختم بسبب تآكل اللحاء أو الضرر الميكانيكي. بالإضافة إلى ذلك ، يمكن أن يمتص الجزء المتحرك جزءًا من الانحراف المحوري ، ويقلل من تركيز الإجهاد في جسم المطاط ،ويمدد عمر الخدمة.
خصائص الأداء
1مرونة عالية
اصنع حجم وشكل وسمك طبقة التأهيل من المفاصل حسب الاحتياجات
2مواد تعزيز متنوعة
يمكن أن تستخدم المفاصل المطاطية اليدوية مجموعة متنوعة من مواد التعزيز لتوفير القوة الميكانيكية المطلوبة ومقاومة التآكل.
3القدرة على تحمل الضغط العالي
يمكن أن يضمن التلفيد اليدوي التكافل الهيكلي للمفصل ، وبالتالي تحسين قدرته على تحمل الضغط والقوة الشاملة.
4صيانة سهلة واستبدال
عادةً ما تكون مجهزة بالشظايا أو الواجهات المتدلية لسهولة التثبيت واستبدالها ، مما يقلل من وقت توقف أنظمة الأنابيب.
مواصفات المنتج
| الحجم | الطول | الحركات المسموح بها أثناء التشغيل | ||||
| ملم | بوصة | ملم | ضغط المحوري | التمدد المحوري ملم |
الحركة العرضية ملم |
الانحناء الزاوي في ملم |
| 32 | 1 1/4 | 95 | ||||
| 40 | واحد ونصف | 95 | ||||
| 50 | 2 | 105 | 20 | 12 | 14 | 35 درجة |
| 65 | 2 1/2 |
115 |
20 | 12 | 14 | 35 درجة |
| 80 | 3 | 135 | 20 | 12 | 14 | 35 درجة |
| 100 | 4 | 150 | 20 | 12 | 14 | 33 درجة |
| 125 | 5 | 165 | 20 | 12 | 14 | 28 درجة |
| 150 | 6 | 180 | 20 | 12 | 14 | 22 درجة |
| 200 | 8 | 210 | 20 | 12 | 14 | 18 درجة |
| 250 | 10 | 230 | 20 | 12 | 14 | 15 درجة |
| 300 | 12 | 245 | 25 | 16 | 22 | 15 درجة |
| 350 | 14 | 255 | 25 | 16 | 22 | 15 درجة |
| 400 | 16 | 255 | 25 | 16 | 22 | 15 درجة |
| 450 | 18 | 255 | 25 | 16 | 22 | 15 درجة |
| 500 | 20 | 255 | 25 | 16 | 22 | 15 درجة |
| 600 | 24 |
260 |
25 | 16 | 22 | 15 درجة |
| 700 | 28 |
260 |
25 | 16 | 22 | 15 درجة |
| 800 | 32 |
260 |
25 | 16 | 22 | 15 درجة |
| 900 | 36 |
260 |
25 | 16 | 22 | 15 درجة |
| 1000 | 40 | 260 | 26 | 18 | 22 | 15 درجة |
|
ملاحظة: إذا كانت الوسيلة هي النفط أو المواد الحمضية أو القلوية ، وهناك متطلبات خاصة لدرجة حرارة العمل ، يمكنك تخصيصها عن طريق إرسال رسالة أو رسم.الرجاء تحديد عند الطلب |
تفاصيل المنتج
تدفقات الإنتاج
|
1المواد الخام المستوى الأعلى CR/EPDM/NBR المواد الخام المطاطية لا مطاط معاد تدويره |
2.التجمييل وخلط صياغة خاصة لتحسين الانحناء مع النايلون،لتحسين القوة،الختم |
3.الملابس المهبلة تغلف سلك الفولاذ المصفوف بالكوبر يمنع السحب |
|
4-تتأرجح الآلة التلقائية للتشطيب تضمن وقت التشطيب والضغط |
5-تفتيش |
6التعبئة |
التطبيق
يلعب مفصل التوسع من نوع Bellows دورًا مهمًا في أنظمة الأنابيب بسبب خصائصها الممتازة في الختم والضغط.هذا النوع من المفاصل يمكن أن تمتص بفعالية الاهتزاز وتحريك خطوط الأنابيب، يقلل من الضوضاء ، لذلك يستخدم على نطاق واسع في أنظمة الأنابيب في مجالات إمدادات المياه والصرف الصحي ومعالجة مياه الصرف الصحي والصناعة الكيميائية والنفط والصرف الصحي ، إلخ.
خدماتنا
1. على الإنترنت على مدار 24 ساعة
2عينات مجانية
3دعم التخصيص
4.قدم الرسومات
5أساليب دفع متعددة للاختيار
6فحص المصنع (المواد والمواصفات والكمية والضغط والتغليف)
7فترة ضمان طويلة
8.تغليف مناسب للنقل
عملائنا
شهادة
الأسئلة الشائعة
الربع الأولما هي المادةمن بهل هناك نوع من مفاصل التوسع؟
A1المادة يمكن أن تكون EPDM،NBR،CR،SBR..
القسم الثاني:ما هي فترة الضمانمن بهل هناك نوع من مفاصل التوسع؟
A2نحن نقدم ضمان 18 شهراً
الربع الثالث:ما هي درجة حرارة العملمن بهل هناك نوع من مفاصل التوسع؟
A3درجة حرارة العمل هي -20°C~100°C.
الربع الرابعما هي الحزمةمن بهل هناك نوع من مفاصل التوسع؟
A4:العبوة عبارة عن علبة كرتونية وقضية خشبية قوية.
