مكان المنشأ:
الصين
اسم العلامة التجارية:
JINGNING
إصدار الشهادات:
CE，ISO
رقم الموديل:
RLJS
اتصل بنا
فيديو
فيديو
فيديو

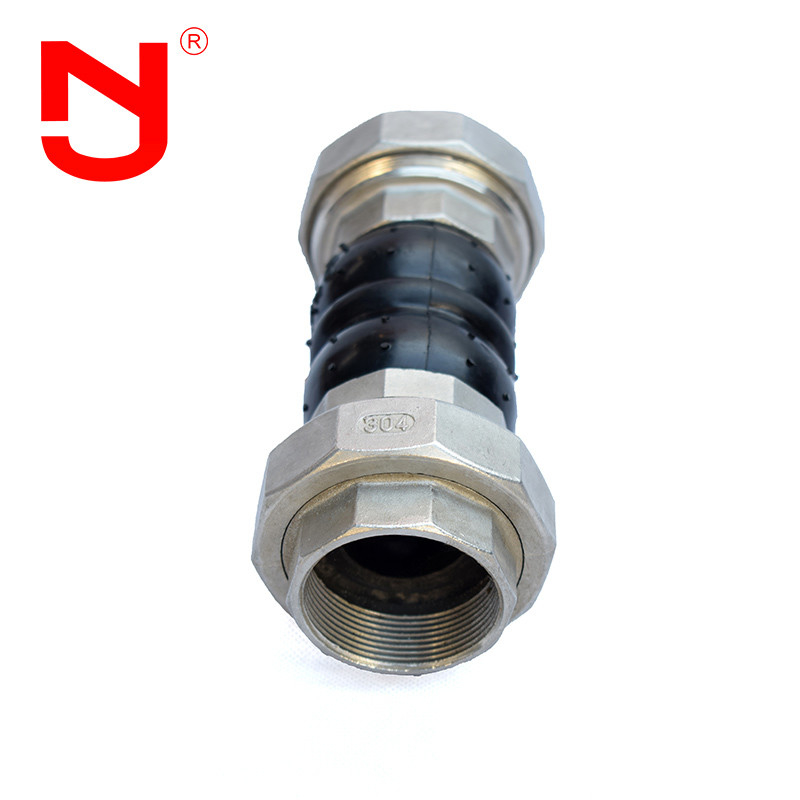

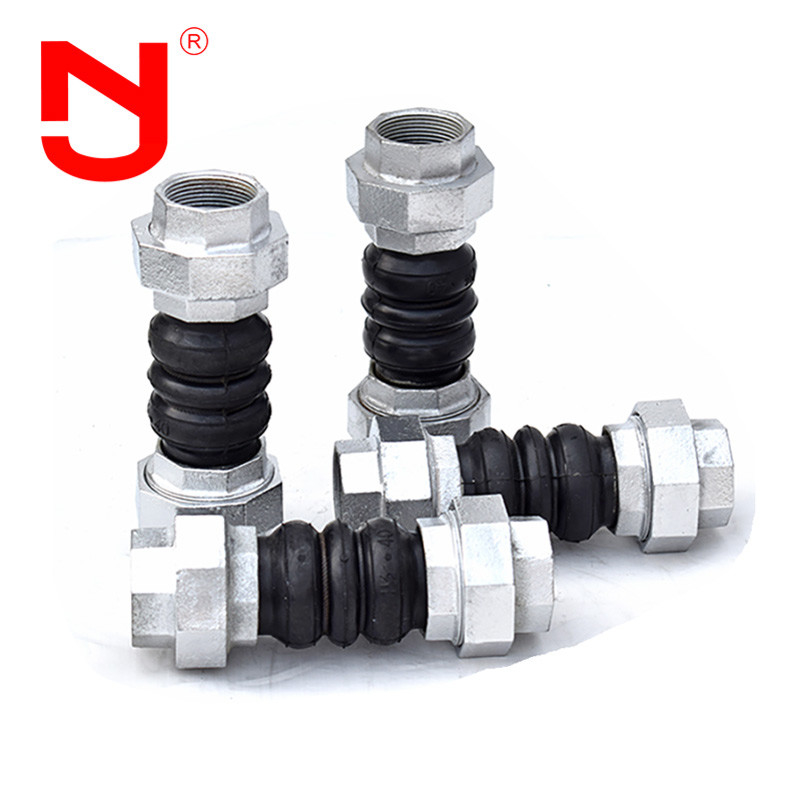

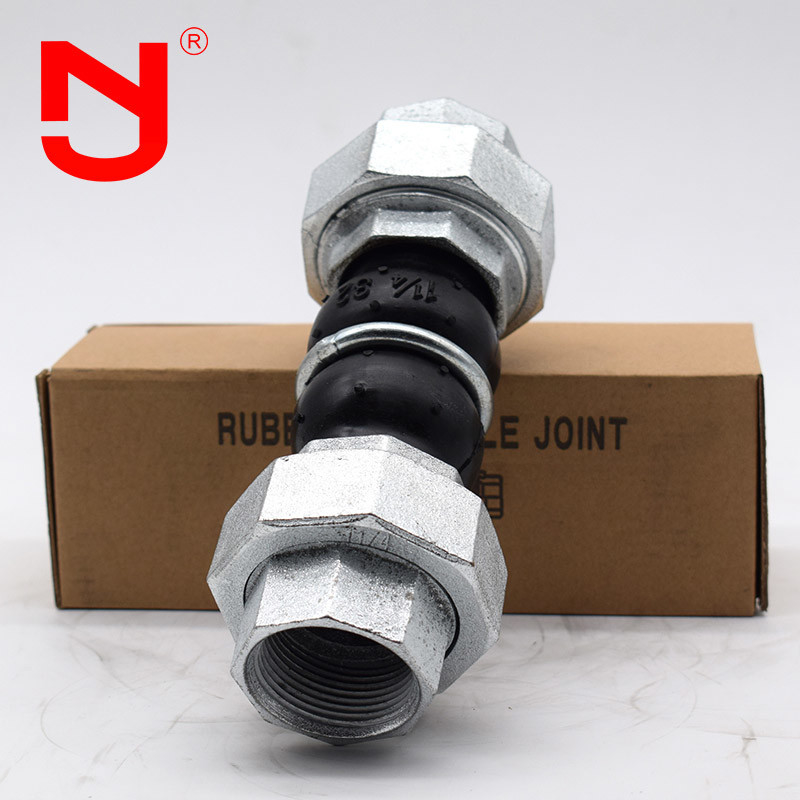

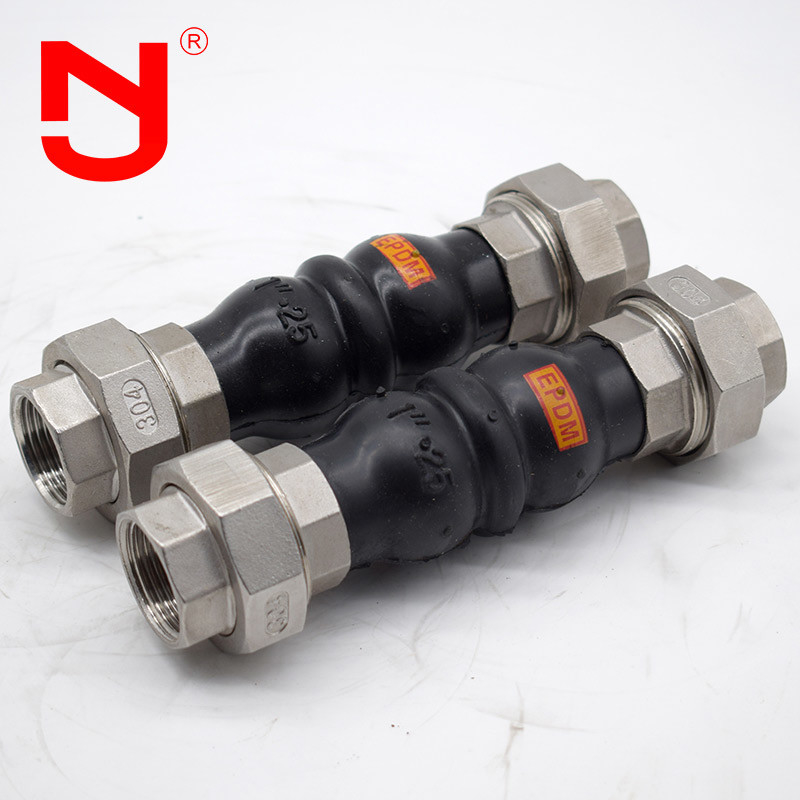

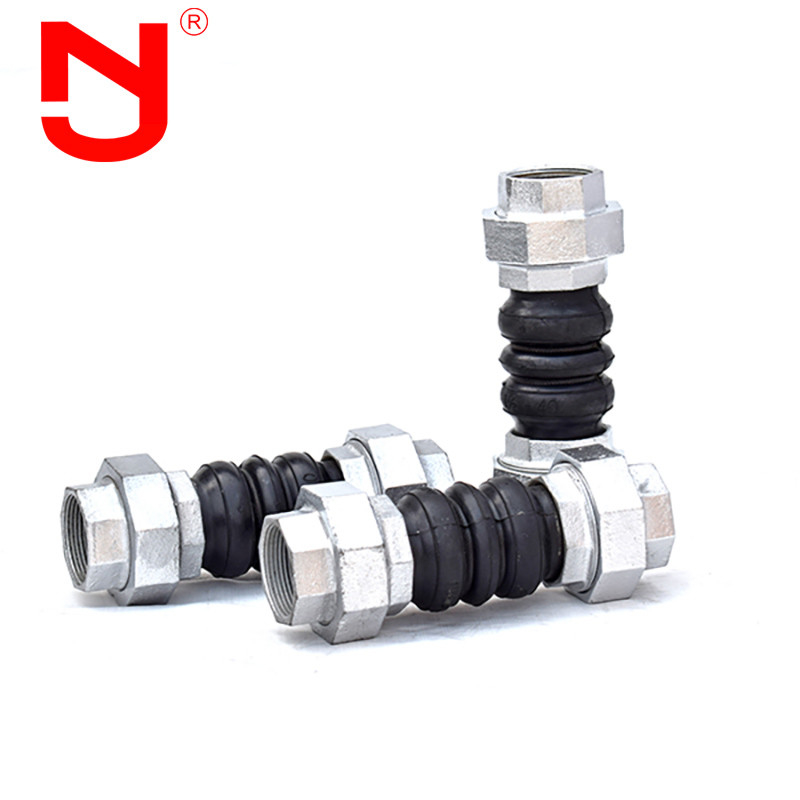

الصلب المقاوم للصدأ الاتحاد المسمور Bspt المفاصل المتداخل NBR المفاصل التوسعية القناة المتداخل
مفصل توسع القناة المزدوجيتم تقديرها بشكل كبير في مختلف المناظر الصناعية لمقاومتها الاستثنائية للزيوت والوقود والمذيبات.أنها تعمل كمكونات حاسمة في أنظمة التعامل التي تنقل الهيدروكربونات، مما يوفر المرونة والمتانة اللازمة لمواجهة الظروف القاسية للعمليات عالية الضغط ودرجة الحرارة العالية.هذه المفاصل التوسعية لا غنى عنها في أنظمة توصيل الوقودلضمان نقل الوقود السلس والضامن ضد التسرب حتى في ظل الإجهاد الاهتزازي لتشغيل المركبة.مفصل توسع القناة المزدوجكما تستخدم على نطاق واسع في مصانع المعالجة الكيميائية ، حيث توفر حماية قوية ضد المواد الكيميائية العدوانية ،وبالتالي الحفاظ على سلامة أنظمة نقل السوائل ومنع التسرب والفشل.
خصائص أداءمفصل توسع القناة المزدوج
1.مفصل توسع القناة المزدوج لديها مزايا الحجم الصغير والوزن الخفيف والمرونة الجيدة وصيانة المعدات المريحة.
2.مفصل توسع القناة المزدوجيمكن أن يكون لها تحرك جانبي أو محوري أو زاوية ، ولا تقتصر على عدم مركزية الأنابيب وعدم موازية الجهاز.
3مع زيادة درجة الحرارةNBR tالرأسالتوسع jمرهم سوف تتوسع وتقلص
4.مفصل توسع القناة المزدوجيمكن أن تقلل من الضوضاء المنقولة من الهيكل ولها قدرة قوية على التخفيف.
5وفقاً للسيناريوهات المختلفة،NBR tالرأسالتوسع jمرهممع مواد المطاط المختلفة يمكن أن يمنع بشكل أكثر فعالية تآكل الوسائط التآكلية على الجدار الداخلي من المفاصل المطاطية، وتحسين عمر الخدمة.
البيانات التقنيةمفصل توسع القناة المزدوج
|
البيانات الرئيسيةمفصل توسع القناة المزدوج |
||||||
|
القطر الاسمي ((DN)) |
الطول |
تحرك المحوري ((ملم) |
التحرك الأفقي |
زاوية الانحناء |
||
|
ملم |
بوصة |
ملم |
التوسع |
الضغط |
ملم |
(a1+a2) ° |
|
15 |
نصف |
200 |
5-6 |
22 |
22 |
45 درجة |
|
20 |
3/4 |
200 |
5-6 |
22 |
22 |
45 درجة |
|
25 |
1 |
200 |
5-6 |
22 |
22 |
45 درجة |
|
32 |
1 1/4 |
200 |
5-6 |
22 |
22 |
45 درجة |
|
40 |
واحد ونصف |
200 |
5-6 |
22 |
22 |
45 درجة |
|
50 |
2 |
200 |
5-6 |
22 |
22 |
45 درجة |
|
65 |
2 1/2 |
265 |
8-10 |
24 |
24 |
45 درجة |
|
80 |
3 |
285 |
8-10 |
24 |
24 |
45 درجة |
الملاحظة: 1. المتطلبات الخاصةمفصل التوسع المطاطي الملفوفيمكن تخصيصها وفقًا لرسم المستخدم. معيار الاطار هو GB / t9115.1-2000. معايير الاطار المختلفة (GB ، JB ، Hg ، CB ، ANSI ، DIN ، BSEN ، NF ، en ، JIS ، ISO ، الخ.) يمكن اختيارها للإنتاجالكرة المطاطيةمفصل التوسع المطاطي الملفوفيمكن استخدامه كمطاط طبيعي، مطاط إيثيلين بروبيلين ديين مونومر، مطاط كلوروبرين، مطاط بوتيل، مطاط بوتادين، مطاط فلورين، الخ عندمامفصل التوسع المطاطي الملفوففوق DN200 تستخدم لإمدادات المياه المعلقة، يجب أن يكون للأنابيب دعم ثابت أو دعم ثابت، خلاف ذلكمفصل التوسع المطاطي الملفوفيجب تركيب جهاز مضاد للسقوط.
مفصل توسع القناة المزدوجالتفاصيل تظهر
مفصل توسع القناة المزدوجتدفق الإنتاج
هل تعرف كيف هومفصل توسع القناة المزدوجهل فهمت؟ لنرى مع (جينجنيج)
من المهم جدا لاختيار المفاصل المناسبة من المطاط المطاطي من خط الأنابيب، وفهم التوافق بين الوسيط مع المواد المختارة، ودرجة الحرارة الكاملة،مجموعة الضغط والفراغ، الحركة المطلوبة والحجم بين أجزاء أنابيب الأنابيب.يمكن لمهندسي تطبيقات Jingning المساعدة في تحديد المفصل المثالي لمفصل التوسع المطاطي المتداخل لأي تطبيق.
مفصل توسع القناة المزدوجالميزة
1.مفصل توسع القناة المزدوجيتم تسليطها لمدة 15 دقيقة، مقاومة للضغط العالي، درجة حرارة عالية، الزيت، واللبس، والتآكل، والحمض والقلي.
2.مفصل توسع القناة المزدوجيتم توصيلها بمضخات وصمامات ومعدات مكافحة الحرائق والأنابيب ذات الاهتزازات الكبيرة والأنابيب ذات التغيرات المتكررة في البرد والحرارة.
3محتوى المطاط الطبيعيNBR tالرأسالتوسع jمرهمهو 47٪، والتي يمكن استخدامها باستمرار لمدة 15 عاما دون شيخوخة.
نحن نقدم التكنولوجيا الأجنبية المتقدمة ونجمع مع خبرة الإنتاج الصينيةBspt tالرأسالتوسع jمرهمعملية التصنيع، والجانب الداخلي تحمل ضغطًا مرتفعًا، والحبل النيلوني والقطن الجانبي الداخلي يتم دمجها بشكل أفضل، والذي يمكن أن يتحمل ضغطًا أعلى من العاديمفصل توسع القناة المزدوج.مفصل توسع القناة المزدوجتتميز بالمزيج المثالي من الطبقة الداخلية من المطاط، مشرق ونظيف وبدون خياطة.NBR tالرأسالتوسع jمرهميتبنى عملية التشويش، والتي تتطابق تماما كرة منمفصل توسع القناة المزدوج.
مفصل توسع القناة المزدوجالتطبيق
مفصل توسع القناة المزدوجيمكن استخدامه على نطاق واسع في إمدادات المياه والصرف الصحي ، وتداول المياه ، وتكييف الهواء ، والحماية من الحرائق ، وصناعة الورق ، والأدوية ، والبتروكيماويات ، ونظام أنابيب السفن ، مضخة المياه ، ضاغط ،مروحة وأنظمة أنابيب أخرىعاديمفصل توسع القناة المزدوجيستخدم لنقل الهواء - 15 °C - 115 °C، الهواء المضغوط، الماء، المياه، مياه البحر، النفط، الأحماض والقليات.مفصل توسع القناة المزدوجتستخدم لنقل القلويات المتوسطة أو النفط أو القليات القوية والأحماض القوية والمواد الصلبة فوق - 30 درجة مئوية إلى 250 درجة مئوية.
الأسئلة الشائعة
س1: ما هي المادة المطاطية؟
A1: EPDM،CR،NBR،الخ.
س2: هل يمكنك تقديم شهادة المواد؟1?
A2:نعم، يمكننا توفير شهادة المواد 3.1الرجاء الاتصال بنا للحصول على عينة من شهادة المواد 3.1.
س3: ما هو مادة اللحاء (حلقات الاحتفاظ) ؟
A3:يمكن أن تكون مادة اللحاء من الفولاذ الكربوني والفولاذ المقاوم للصدأ والحديد القابل للتلاعب.
السؤال 4: ما هي الـ MOQ ؟
A4: قطعة واحدة.
