مكان المنشأ:
الصين
اسم العلامة التجارية:
JINGNING
إصدار الشهادات:
CE，ISO
رقم الموديل:
RLJS
اتصل بنا

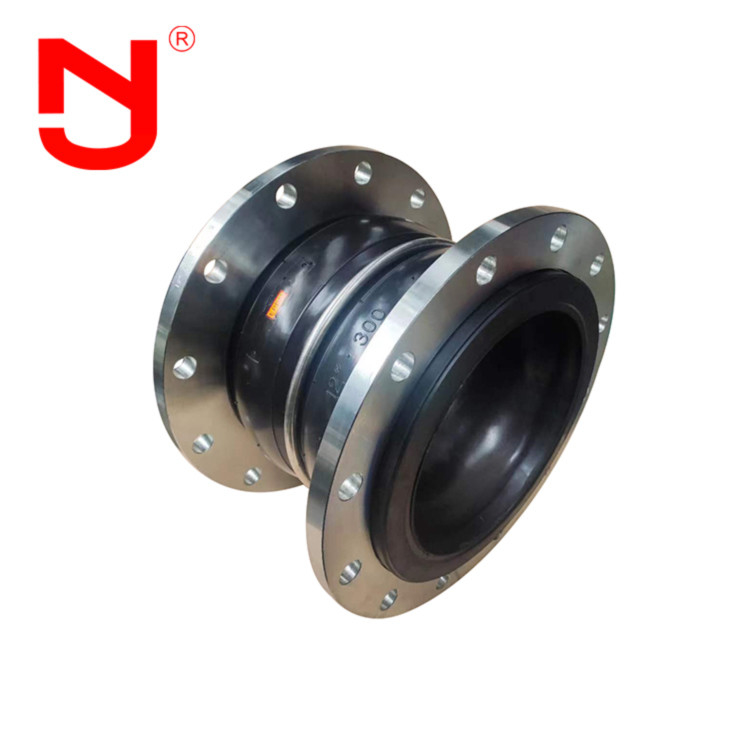

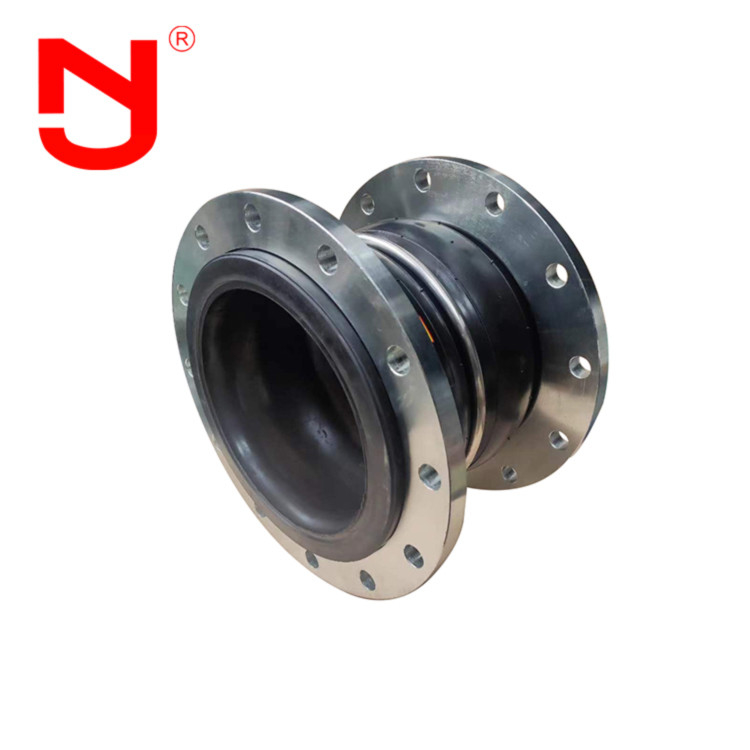

المفاصل التوسعية المزدوجة المزدوجة من المطاط المرن
تصميم الكرة المزدوجة يزيد من طول المفاصل المطاطية. زيادة حجم التعويض. الماء البارد الخاص. الماء الساخن. الهواء المضغوط. الغاز الطبيعي وهلم جرا، تصميم فريد.الهيكل الجديد وأداء الختم الجيد يحل انفجار وتلف أجهزة توصيل خطوط الأنابيب عن طريق التوسع الحراري والانكماش البارد، مما يحسن بشكل فعال من عمر الخدمة للأنابيب وحماية المعدات. الكرة المزدوجة لديها تعويض أكبر من الكرة الواحدة. المفاصل المطاطي المرن الكرة المزدوجة.وصلة ناعمة من المطاط ذو الكرات المزدوجةحنجرة مضاعفة مسموعة للصدمات ، مواصفات المفاصل: DN25-DN600 ، نطاق التطبيق: حمض. قاع. مآكل. زيت. ماء ساخن. ماء بارد. هواء مضغوط. غاز طبيعي مضغوط ، الخ
خصائص أداءمفصل التوسع
المطاط الكروي المزدوجالتوسع jمرهمتوفير أداء عال للغاية، والموثوقية وطول العمر، وبالتالي تحسين سلامة المنشأة والنزاهة الميكانيكية للمعدات.بسبب إدخال المنتجات المصممة خصيصًا في أنظمة الأنابيب الصلبة,المفاصلالتوسعقادرون على:
1تقليل الضوضاء الميكانيكية
2تعويض الغرابة
3إزالة التحلل الكهربائي بين المعادن المختلفة
البيانات التقنيةمفصل التوسع
|
البيانات الرئيسيةمفصل التوسع المطاطي المزدوج |
||||||
| القطر الاسمي ((DN)) | الطول | تحرك المحوري ((ملم) | التحرك الأفقي | زاوية الانحناء | ||
| ملم | بوصة | ملم | التوسع | الضغط | ملم | (a1+a2) ° |
| 32 | 1 1/4 | 95 | 6 | 9 | 9 | 15 درجة |
| 40 | واحد ونصف | 95 | 6 | 10 | 9 | 15 درجة |
| 50 | 2 | 105 | 7 | 10 | 10 | 15 درجة |
| 65 | 2 1/2 | 115 | 7 | 13 | 11 | 15 درجة |
| 80 | 3 | 135 | 8 | 15 | 12 | 15 درجة |
| 100 | 4 | 150 | 10 | 19 | 13 | 15 درجة |
| 125 | 5 | 165 | 12 | 19 | 13 | 15 درجة |
| 150 | 6 | 180 | 12 | 20 | 14 | 15 درجة |
| 200 | 8 | 210 | 16 | 25 | 22 | 15 درجة |
| 250 | 10 | 230 | 16 | 25 | 22 | 15 درجة |
| 300 | 12 | 245 | 16 | 25 | 22 | 15 درجة |
| 350 | 14 | 255 | 16 | 25 | 22 | 15 درجة |
| 400 | 16 | 255 | 16 | 25 | 22 | 15 درجة |
| 450 | 18 | 255 | 16 | 25 | 22 | 15 درجة |
| 500 | 20 | 255 | 16 | 25 | 22 | 15 درجة |
| 600 | 24 | 260 | 16 | 25 | 22 | 15 درجة |
ملاحظة: 1. يمكن تخصيص المتطلبات الخاصة لمفصل التوسع المزدوج وفقًا لرسم المستخدم. معيار الاطار هو GB / t9115.1-2000. معايير الاطار المختلفة (GB ، JB ، Hg ، CB ، ANSI ، DIN ،BSEN، NF، en، JIS، ISO، الخ) يمكن اختيارها للإنتاج.مفصل التوسع المزدوجيمكن استخدامه كمطاط طبيعي، EPDM، مطاط كلوروبرين، مطاط بوتيل، مطاط بوتادين، مطاط فلور، الخ عندمامفصل التوسع المزدوج فوق DN200 تستخدم لتزويد المياه التعليق، يجب أن يكون خط الأنابيب دعم ثابت أو دعم ثابت، وإلا فإنمفصل التوسع المزدوجيجب تركيب جهاز مضاد للسقوط.

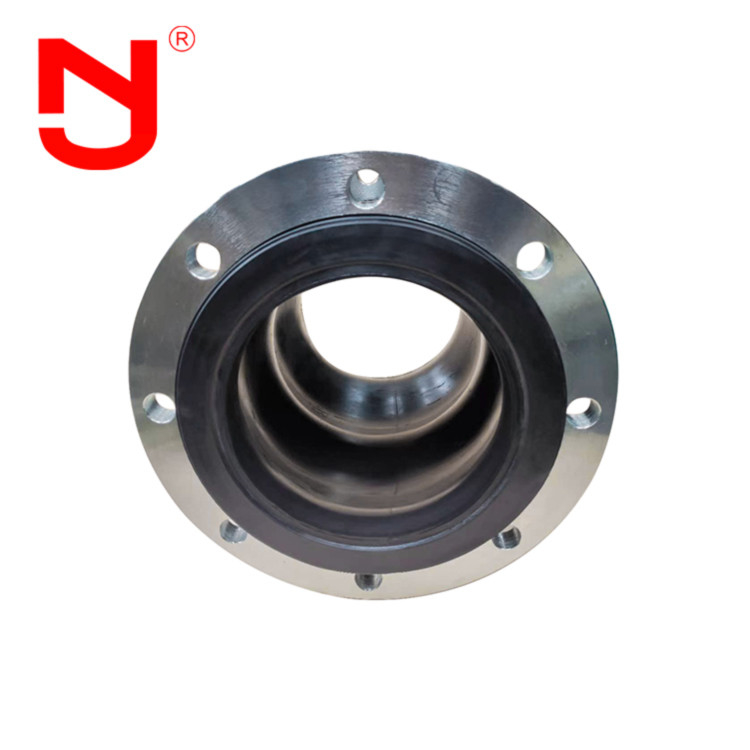

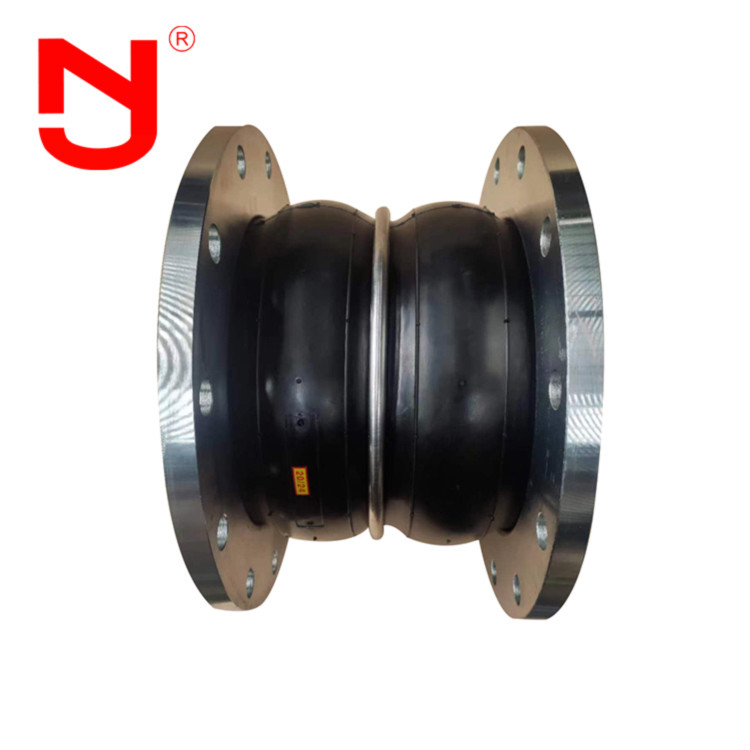

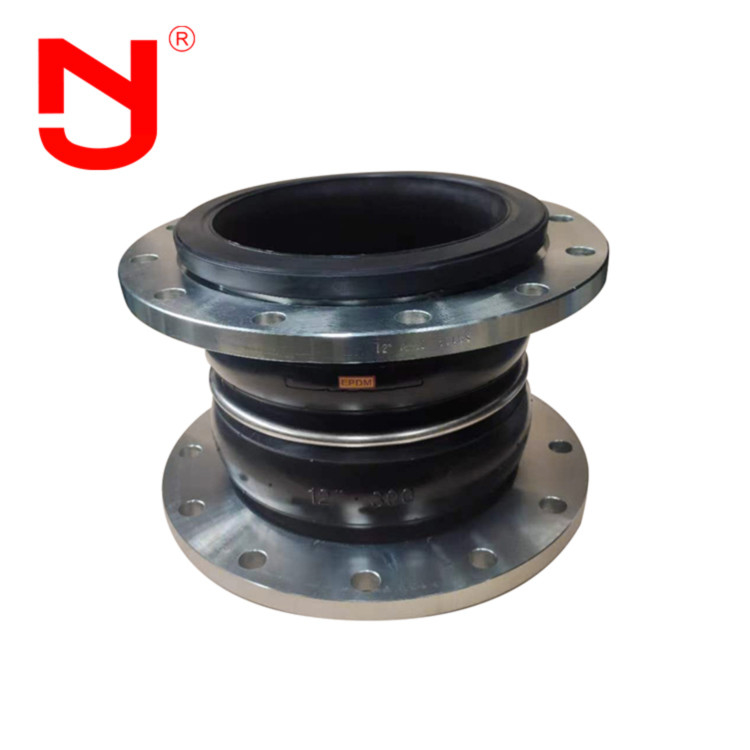

مفصل التوسع التفاصيل تظهر
مفصل التوسعتدفق الإنتاج
هل تعرف كيف هومفصل التوسعدعونا نرى مع جينغنغ.
من المهم جداً أن تختار الجهاز المناسبزيتالتوسع، لفهم التوافق بين الوسيط والمواد المختارةزيتالتوسع، نطاق الحرارة الكاملة، الضغط الكامل والفراغ الكامل، كمية الحركة المطلوبة، والحجم بين شرائح الأنابيب. مع هذه المعلومات،يمكن لمهندسي تطبيقات JINGNING المساعدة في تحديد المثاليةزيتالتوسعلأي طلب
مفصل التوسع التطبيق
مفصل التوسعتستخدم على نطاق واسع في أنظمة الأنابيب المختلفة، مثل اتصالزيتالتوسعمع المضخات والصمامات، ومعدات مكافحة الحرائق والأنابيب ذات الاهتزازات الكبيرة. الأنابيب التي تتغير بشكل متكرر من الحرارة والبرد."إس" مزدوجفيرأوبيرالتوسع jمرهمتستخدم بشكل رئيسي لرفع المياه والصرف الصحي والنقل ، وإمداد المياه وتبريد المياه الدائرة لمحطة توليد الطاقة الحرارية ، ونقل الأنابيب في صناعة المعادن ،الماء المكثف، الصناعة الكيميائية، وتبريد وتخفيف صناعة البتروكيماويات، والاتصال المرن بين خطوط الأنابيب الطويلة والقصيرة في الصناعات الأخرى.نسيتفيرأوبيرالتوسع jمرهملديها مقاومة ارتداء عالية، jزيتالتوسعمناسبة أيضاً لجميع الصناعات ذات الحرارة المنخفضة للحبيبات والمسحوقات والغاز.
الأسئلة الشائعة
س1: ما هي حزمةمفصل التوسع؟
الجواب: الحزمة عبارة عن علبة كرتونية وقضية خشبية قوية.
س2: ما هي MOQ منمفصل التوسع?
الجواب: 1 قطعة، يمكننا تسليم أي كمية حسب متطلباتك.
س3: ما هو طول الوجه إلى الوجهمفصل التوسع?
A3: يمكن أن يكون طول الوجه إلى الوجه L130, L152, L203... يمكننا أيضا قبول الطول المخصص وفقا لمتطلباتك.
السؤال 4: ما هو مادة اللحاء (حلقات الاحتفاظ) ؟
ج4: يمكن أن تكون مادة اللحاء من الفولاذ الكربوني والفولاذ المقاوم للصدأ والحديد القابل للتلاعب.
