مكان المنشأ:
الصين
اسم العلامة التجارية:
JINGNING
إصدار الشهادات:
CE，ISO
رقم الموديل:
RLJS
اتصل بنا

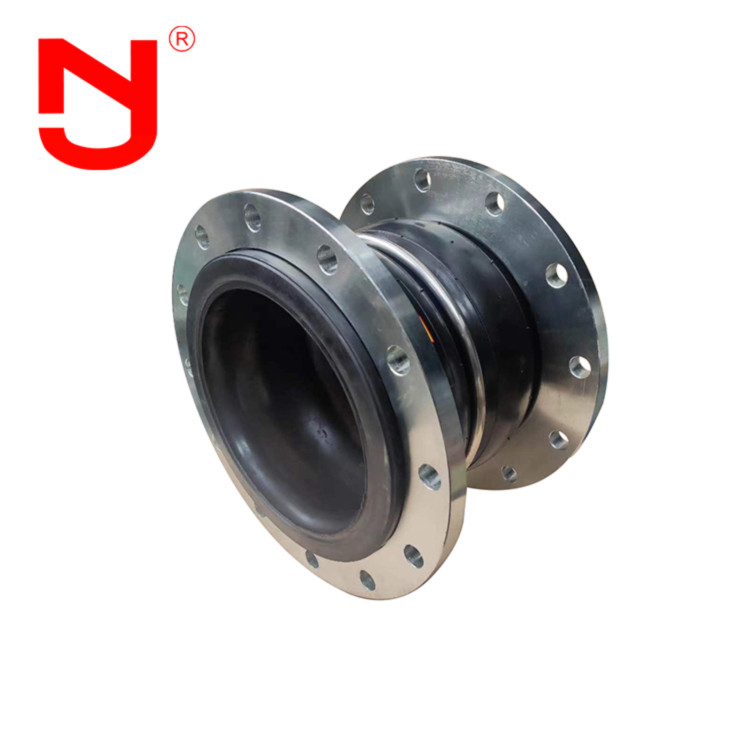

يمكن تخصيص مفاصل توسع المطاط للأنابيب Ansi المفاصل المرنة
مفصل توسع المطاطالتعامل مع الاهتزازات المتوقعة والضوضاء والصدمات والتآكل والتكسير والإجهاد والمساحة. تم تصميم نظام الأنابيب مع كرات مزدوجة لاستيعاب حركة الأنابيب، والإفراج عن الإجهاد،تقليل ضوضاء النظام / الاهتزازتعويض عدم المواءمة / التراجع ، وحماية الآلات والمعدات الدوارة من صدمات التشغيل.يمكن تصنيع مفاصل توسع المطاط من مواد مطاطية مختلفة اعتمادًا على الوسيط والتطبيقوهي مصممة لتحمل الحركات المحورية والأفقية والزاوية والتواء والاهتزازات في خطوط الأنابيب.
خصائص أداءمفصل توسع المطاط
المطاط الكروي المزدوجالتوسع jمرهمتوفير أداء عال للغاية، والموثوقية وطول العمر، وبالتالي تحسين سلامة المنشأة والنزاهة الميكانيكية للمعدات.بسبب إدخال المنتجات المصممة خصيصًا في أنظمة الأنابيب الصلبة,المفاصلالتوسعقادرون على:
1تقليل الضوضاء الميكانيكية
2تعويض الغرابة
3إزالة التحلل الكهربائي بين المعادن المختلفة
البيانات التقنيةمفصل توسع المطاط
|
البيانات الرئيسيةمفصل التوسع المطاطي المزدوج |
||||||
| القطر الاسمي ((DN)) | الطول | تحرك المحوري ((ملم) | التحرك الأفقي | زاوية الانحناء | ||
| ملم | بوصة | ملم | التوسع | الضغط | ملم | (a1+a2) ° |
| 32 | 1 1/4 | 95 | 6 | 9 | 9 | 15 درجة |
| 40 | واحد ونصف | 95 | 6 | 10 | 9 | 15 درجة |
| 50 | 2 | 105 | 7 | 10 | 10 | 15 درجة |
| 65 | 2 1/2 | 115 | 7 | 13 | 11 | 15 درجة |
| 80 | 3 | 135 | 8 | 15 | 12 | 15 درجة |
| 100 | 4 | 150 | 10 | 19 | 13 | 15 درجة |
| 125 | 5 | 165 | 12 | 19 | 13 | 15 درجة |
| 150 | 6 | 180 | 12 | 20 | 14 | 15 درجة |
| 200 | 8 | 210 | 16 | 25 | 22 | 15 درجة |
| 250 | 10 | 230 | 16 | 25 | 22 | 15 درجة |
| 300 | 12 | 245 | 16 | 25 | 22 | 15 درجة |
| 350 | 14 | 255 | 16 | 25 | 22 | 15 درجة |
| 400 | 16 | 255 | 16 | 25 | 22 | 15 درجة |
| 450 | 18 | 255 | 16 | 25 | 22 | 15 درجة |
| 500 | 20 | 255 | 16 | 25 | 22 | 15 درجة |
| 600 | 24 | 260 | 16 | 25 | 22 | 15 درجة |
ملاحظة: 1. يمكن تخصيص المتطلبات الخاصة لمفصل التوسع المزدوج وفقًا لرسم المستخدم. معيار الاطار هو GB / t9115.1-2000. معايير الاطار المختلفة (GB ، JB ، Hg ، CB ، ANSI ، DIN ،BSEN، NF، en، JIS، ISO، الخ) يمكن اختيارها للإنتاج.مفصل التوسع المزدوجيمكن استخدامه كمطاط طبيعي، EPDM، مطاط كلوروبرين، مطاط بوتيل، مطاط بوتادين، مطاط فلور، الخ عندمامفصل التوسع المزدوج فوق DN200 تستخدم لتزويد المياه التعليق، يجب أن يكون خط الأنابيب دعم ثابت أو دعم ثابت، وإلا فإنمفصل التوسع المزدوجيجب تركيب جهاز مضاد للسقوط.

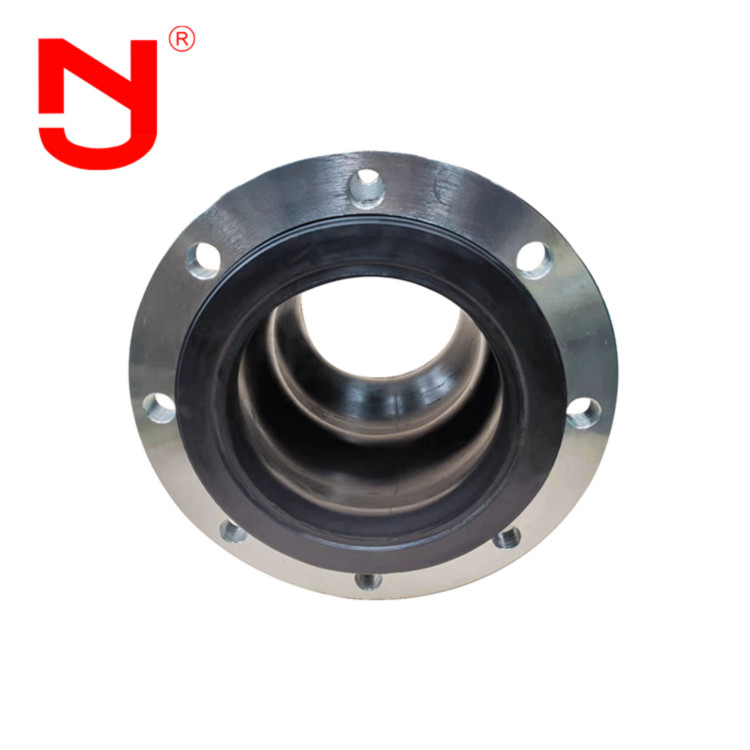

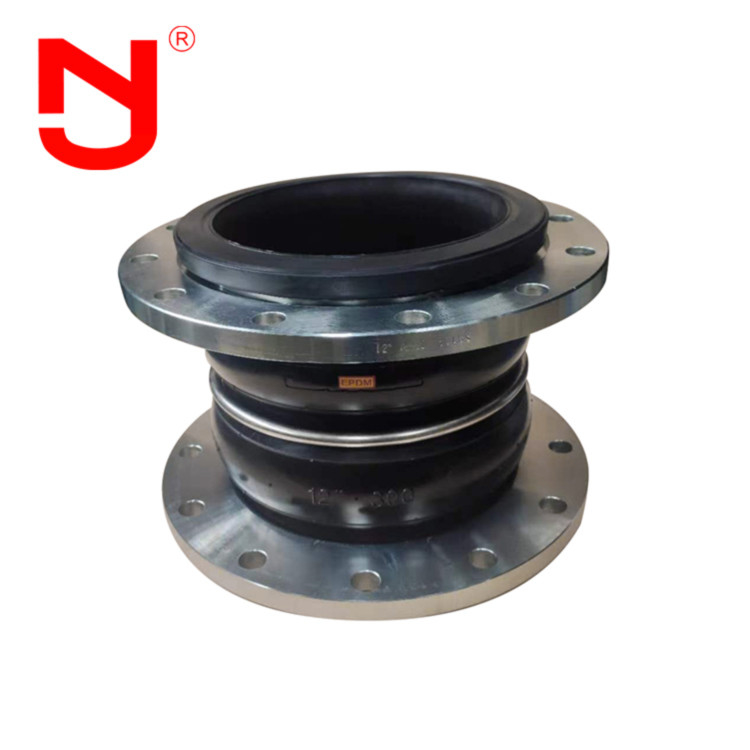

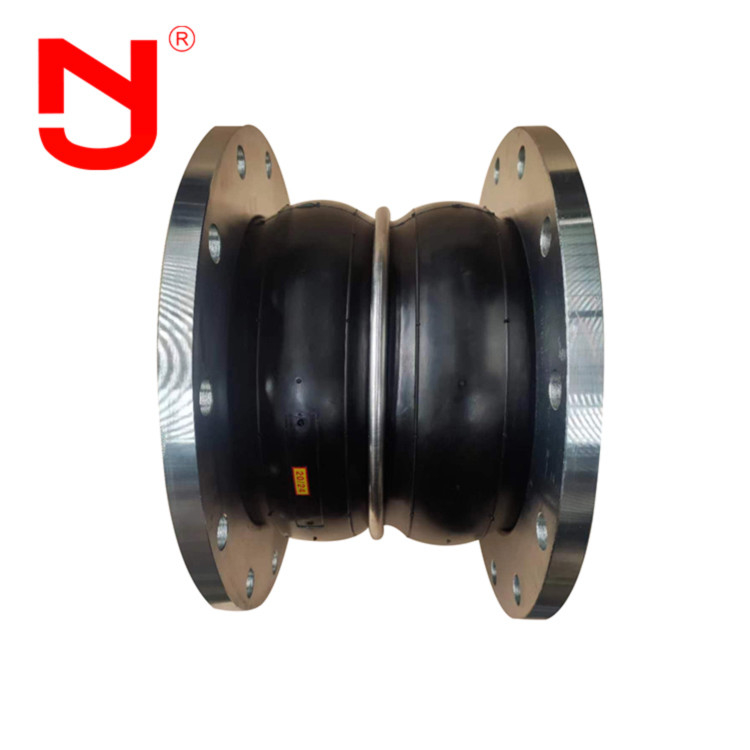

مفصل توسع المطاط التفاصيل تظهر
مفصل توسع المطاطتدفق الإنتاج
هل تعرف كيف هومفصل توسع المطاطدعونا نرى مع جينغنغ.
من المهم جداً أن تختار الجهاز المناسبزيتالتوسع، لفهم التوافق بين الوسيط والمواد المختارةزيتالتوسع، نطاق الحرارة الكاملة، الضغط الكامل والفراغ الكامل، كمية الحركة المطلوبة، والحجم بين شرائح الأنابيب. مع هذه المعلومات،يمكن لمهندسي تطبيقات JINGNING المساعدة في تحديد المثاليةزيتالتوسعلأي طلب
مفصل توسع المطاط التطبيق
مفصل توسع المطاطتستخدم على نطاق واسع في أنظمة الأنابيب المختلفة، مثل اتصالزيتالتوسعمع المضخات والصمامات، ومعدات مكافحة الحرائق والأنابيب ذات الاهتزازات الكبيرة. الأنابيب التي تتغير بشكل متكرر من الحرارة والبرد."إس" مزدوجفيرأوبيرالتوسع jمرهمتستخدم بشكل رئيسي لرفع المياه والصرف الصحي والنقل ، وإمداد المياه وتبريد المياه الدائرة لمحطة توليد الطاقة الحرارية ، ونقل الأنابيب في صناعة المعادن ،الماء المكثف، الصناعة الكيميائية، وتبريد وتخفيف صناعة البتروكيماويات، والاتصال المرن بين خطوط الأنابيب الطويلة والقصيرة في الصناعات الأخرى.نسيتفيرأوبيرالتوسع jمرهملديها مقاومة ارتداء عالية، jزيتالتوسعمناسبة أيضاً لجميع الصناعات ذات الحرارة المنخفضة للحبيبات والمسحوقات والغاز.
الأسئلة الشائعة
س1: ما هي حزمة rمشترك توسيع أوبر؟
الجواب: الحزمة عبارة عن علبة كرتونية وقضية خشبية قوية.
س2: ما هي MOQ منرمفصل التوسع?
الجواب: 1 قطعة، يمكننا تسليم أي كمية حسب متطلباتك.
س3: ما هو طول الوجه إلى الوجهرمفصل التوسع?
A3: يمكن أن يكون طول الوجه إلى الوجه L130, L152, L203... يمكننا أيضا قبول الطول المخصص وفقا لمتطلباتك.
السؤال 4: ما هو مادة اللحاء (حلقات الاحتفاظ) ؟
ج4: يمكن أن تكون مادة اللحاء من الفولاذ الكربوني والفولاذ المقاوم للصدأ والحديد القابل للتلاعب.
