مكان المنشأ:
الصين
اسم العلامة التجارية:
JINGNING
إصدار الشهادات:
CE，ISO
رقم الموديل:
RLJS
اتصل بنا
ANSI ، DIN ، JIS المطاط المضغوط المضغوط المضغوط المضغوط
المفاصل الموسعة من المطاطهي وصلات مرنة مصنوعة من المطاط الطبيعي أو الإيلاستومرات الاصطناعية، وحلقات الصلب والنسيج. عند الضرورة، تعزيزات معدنية تخفف الإجهاد في نظام الأنابيب بسبب الحرارة،الاهتزاز الميكانيكي و / أو الحركة.المفاصل الموسعة من المطاطتخفيف الضغوط الناجمة عن التوسع الحراري وتقلص البارد للأنابيب. أنظمة الأنابيب تتحرك دائمًا بسبب التغيرات في درجة حرارة البيئة.الاختلافات في درجة الحرارة وتكوين المواد التي يتم التعامل معها.المفاصل الموسعة من المطاطيمتصون هذه الحركة ، مما يلغي خطر الانحناء أو الانفتاح ، مما يؤدي إلى تكاليف استبدال مرتفعة.
خصائص أداءالمفاصل الموسعة المطاطية
مفصل التوسع المطاطيتوفير أداء عال للغاية، والموثوقية وطول العمر، وبالتالي تحسين سلامة المنشأة والنزاهة الميكانيكية للمعدات.بسبب إدخال المنتجات المصممة خصيصًا في أنظمة الأنابيب الصلبة,المفاصلالتوسعقادرون على:
1تقليل الضوضاء الميكانيكية
2تعويض الغرابة
3إزالة التحلل الكهربائي بين المعادن المختلفة
البيانات التقنيةالمفاصل الموسعة المطاطية
|
البيانات الرئيسيةمفصل التوسع المطاطي المزدوج |
||||||
| القطر الاسمي ((DN)) | الطول | تحرك المحوري ((ملم) | التحرك الأفقي | زاوية الانحناء | ||
| ملم | بوصة | ملم | التوسع | الضغط | ملم | (a1+a2) ° |
| 32 | 1 1/4 | 95 | 6 | 9 | 9 | 15 درجة |
| 40 | واحد ونصف | 95 | 6 | 10 | 9 | 15 درجة |
| 50 | 2 | 105 | 7 | 10 | 10 | 15 درجة |
| 65 | 2 1/2 | 115 | 7 | 13 | 11 | 15 درجة |
| 80 | 3 | 135 | 8 | 15 | 12 | 15 درجة |
| 100 | 4 | 150 | 10 | 19 | 13 | 15 درجة |
| 125 | 5 | 165 | 12 | 19 | 13 | 15 درجة |
| 150 | 6 | 180 | 12 | 20 | 14 | 15 درجة |
| 200 | 8 | 210 | 16 | 25 | 22 | 15 درجة |
| 250 | 10 | 230 | 16 | 25 | 22 | 15 درجة |
| 300 | 12 | 245 | 16 | 25 | 22 | 15 درجة |
| 350 | 14 | 255 | 16 | 25 | 22 | 15 درجة |
| 400 | 16 | 255 | 16 | 25 | 22 | 15 درجة |
| 450 | 18 | 255 | 16 | 25 | 22 | 15 درجة |
| 500 | 20 | 255 | 16 | 25 | 22 | 15 درجة |
| 600 | 24 | 260 | 16 | 25 | 22 | 15 درجة |
ملاحظة: 1. يمكن تخصيص المتطلبات الخاصة لمفصل التوسع المزدوج وفقًا لرسم المستخدم. معيار الاطار هو GB / t9115.1-2000. معايير الاطار المختلفة (GB ، JB ، Hg ، CB ، ANSI ، DIN ،BSEN، NF، en، JIS، ISO، الخ) يمكن اختيارها للإنتاج.مفصل التوسع المزدوجيمكن استخدامه كمطاط طبيعي، EPDM، مطاط كلوروبرين، مطاط بوتيل، مطاط بوتادين، مطاط فلور، الخ عندمامفصل التوسع المزدوج فوق DN200 تستخدم لتزويد المياه التعليق، يجب أن يكون خط الأنابيب دعم ثابت أو دعم ثابت، وإلا فإنمفصل التوسع المزدوجيجب تركيب جهاز مضاد للسقوط.

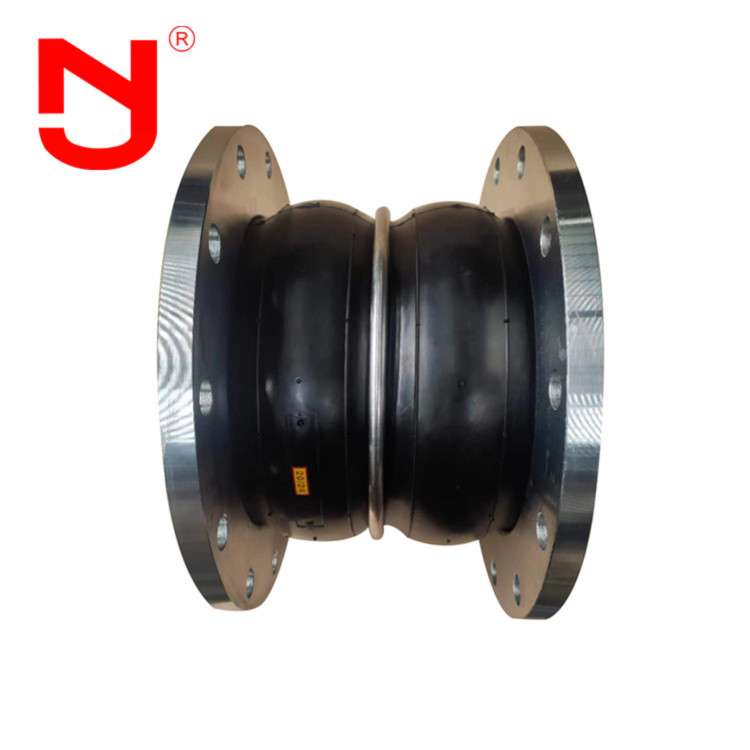

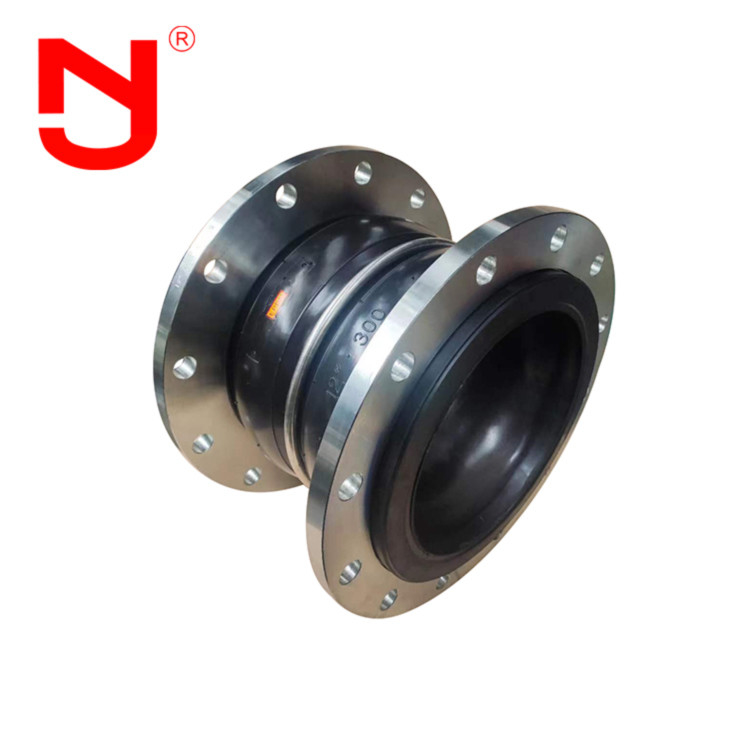

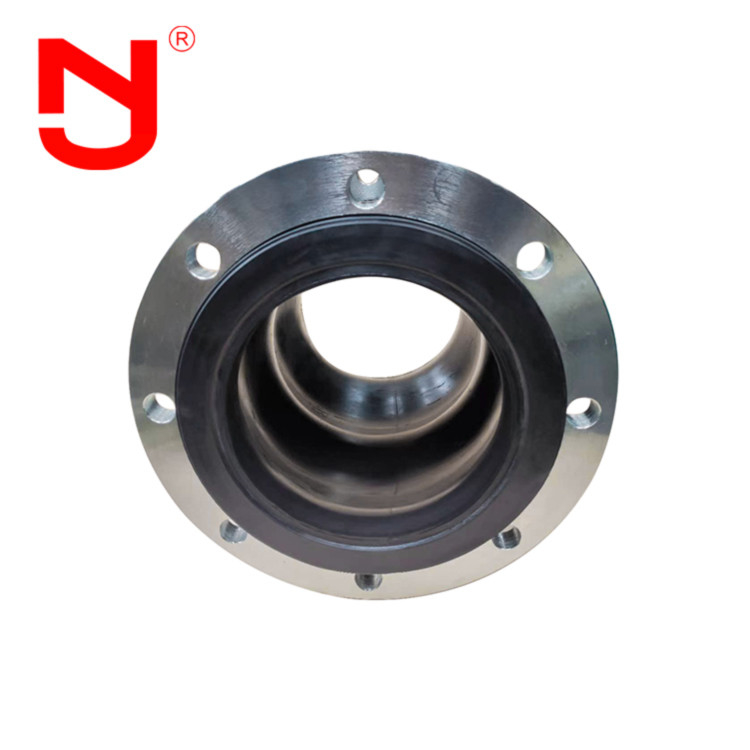

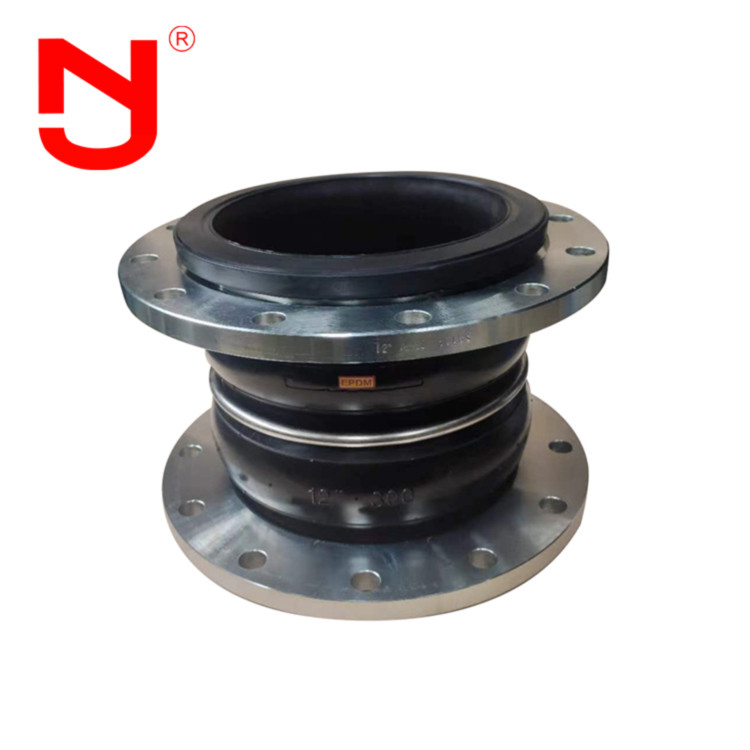

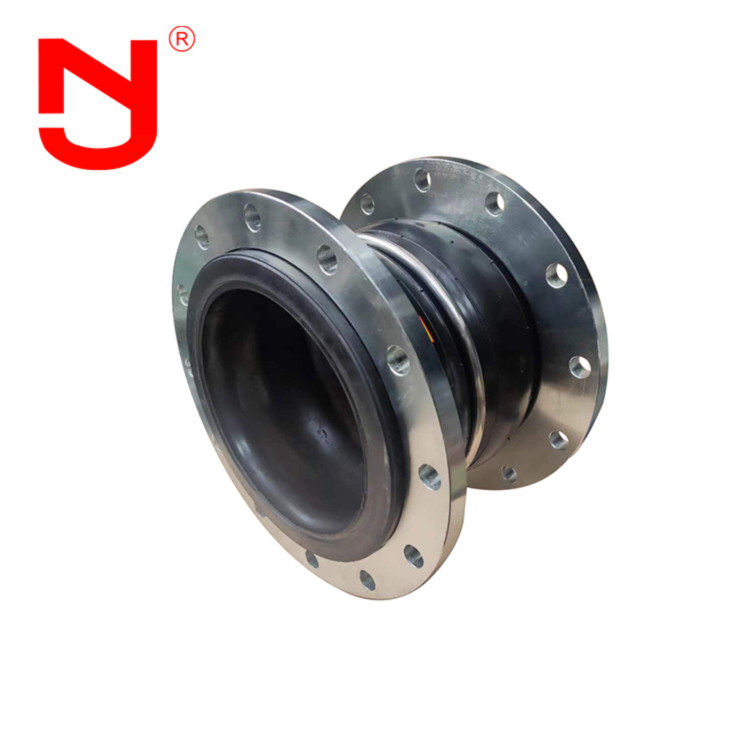

المفاصل الموسعة المطاطية التفاصيل تظهر
المفاصل الموسعة المطاطيةتدفق الإنتاج
هل تعرف كيف هوالمفاصل الموسعة المطاطيةدعونا نرى مع جينغنغ.
من المهم جداً أن تختار الجهاز المناسبزيتالتوسع، لفهم التوافق بين الوسيط والمواد المختارةزيتالتوسع، نطاق الحرارة الكاملة، الضغط الكامل والفراغ الكامل، كمية الحركة المطلوبة، والحجم بين شرائح الأنابيب. مع هذه المعلومات،يمكن لمهندسي تطبيقات JINGNING المساعدة في تحديد المثاليةزيتالتوسعلأي طلب
المفاصل الموسعة المطاطية التطبيق
مفصل التوسع المطاطيتستخدم على نطاق واسع في أنظمة الأنابيب المختلفة، مثل اتصالزيتالتوسعمع المضخات والصمامات، ومعدات مكافحة الحرائق والأنابيب ذات الاهتزازات الكبيرة. الأنابيب التي تتغير بشكل متكرر من الحرارة والبرد."إس" مزدوجفيرأوبيرالتوسع jمرهمتستخدم بشكل رئيسي لرفع المياه والصرف الصحي والنقل ، وإمداد المياه وتبريد المياه الدائرة لمحطة توليد الطاقة الحرارية ، ونقل الأنابيب في صناعة المعادن ،الماء المكثف، الصناعة الكيميائية، وتبريد وتخفيف صناعة البتروكيماويات، والاتصال المرن بين خطوط الأنابيب الطويلة والقصيرة في الصناعات الأخرى.نسيتفيرأوبيرالتوسع jمرهملديها مقاومة ارتداء عالية، jزيتالتوسعمناسبة أيضاً لجميع الصناعات ذات الحرارة المنخفضة للحبيبات والمسحوقات والغاز.
الأسئلة الشائعة
س1: ما هي حزمةمفصل توسع المطاط اللانجيد؟
الجواب: الحزمة عبارة عن علبة كرتونية وقضية خشبية قوية.
س2: ما هي MOQ منfمفصل توسع المطاط?
الجواب: 1 قطعة، يمكننا تسليم أي كمية حسب متطلباتك.
س3: ما هو طول الوجه إلى الوجهfمفصل توسع المطاط?
A3: يمكن أن يكون طول الوجه إلى الوجه L130, L152, L203... يمكننا أيضا قبول الطول المخصص وفقا لمتطلباتك.
السؤال 4: ما هو مادة اللحاء (حلقات الاحتفاظ) ؟
ج4: يمكن أن تكون مادة اللحاء من الفولاذ الكربوني والفولاذ المقاوم للصدأ والحديد القابل للتلاعب.
