مكان المنشأ:
الصين
اسم العلامة التجارية:
JINGNING
إصدار الشهادات:
CE，ISO
رقم الموديل:
RLJS
اتصل بنا
DN100 مفصل توسع المطاط المكعب مزدوج الكراتالاتصالنوع التوسع المشترك
التوسع المشتركيمكن أن تسمى أيضا: التوصيلات المرنة، التوسع المشترك، المشترك المرن، امتداد الأنبوب المشترك، الموصالات المرنة. هو رابط أنابيب مع مرونة عالية، ضيق الهواء عالية،المقاومة المتوسطة ومقاومة الطقس.المفاصلالتوسعهو نوع من أنابيب المطاط المركبة التي تتكون من طبقة مطاطية داخلية، طبقة تعزيز نسيج (طبقة التعزيز لديها سلك نايلون مزدوج متعدد الطبقات) ، طبقة مطاطية متوسطة،طبقة مطاطية خارجية، حلقة معدنية أو حلقة فولاذية مقوية في النهاية ، ومجموعة فضفاضة مع شراع معدني أو مفصل مواز بعد التشويش عالي درجة الحرارة والضغط العالي.زيتالتوسعيستفيد من مزايا المطاط، مثل المرونة العالية، المقاومة الكبيرة للغازات، المقاومة المتوسطة، مقاومة الطقس ومقاومة الإشعاع.المفاصلالتوسعيمكن أن تقلل من اهتزازات وأضواء خط الأنابيب، وتعويض التوسع الحراري والانكماش البارد الناجم عن تغير درجة الحرارة.
خصائص أداء jزيتالتوسع
المفاصلالتوسعتوفير أداء عال للغاية، والموثوقية وطول العمر، وبالتالي تحسين سلامة المنشأة والنزاهة الميكانيكية للمعدات.بسبب إدخال المنتجات المصممة خصيصًا في أنظمة الأنابيب الصلبة,المفاصلالتوسعقادرون على:
1تقليل الضوضاء الميكانيكية
2تعويض الغرابة
3إزالة التحلل الكهربائي بين المعادن المختلفة
البيانات التقنية لـ jتوسع المرهم
|
البيانات الرئيسية لـ jتوسع المرهم |
||||||
| القطر الاسمي ((DN)) | الطول | تحرك المحوري ((ملم) | التحرك الأفقي | زاوية الانحناء | ||
| ملم | بوصة | ملم | التوسع | الضغط | ملم | (a1+a2) ° |
| 32 | 1 1/4 | 95 | 6 | 9 | 9 | 15 درجة |
| 40 | واحد ونصف | 95 | 6 | 10 | 9 | 15 درجة |
| 50 | 2 | 105 | 7 | 10 | 10 | 15 درجة |
| 65 | 2 1/2 | 115 | 7 | 13 | 11 | 15 درجة |
| 80 | 3 | 135 | 8 | 15 | 12 | 15 درجة |
| 100 | 4 | 150 | 10 | 19 | 13 | 15 درجة |
| 125 | 5 | 165 | 12 | 19 | 13 | 15 درجة |
| 150 | 6 | 180 | 12 | 20 | 14 | 15 درجة |
| 200 | 8 | 210 | 16 | 25 | 22 | 15 درجة |
| 250 | 10 | 230 | 16 | 25 | 22 | 15 درجة |
| 300 | 12 | 245 | 16 | 25 | 22 | 15 درجة |
| 350 | 14 | 255 | 16 | 25 | 22 | 15 درجة |
| 400 | 16 | 255 | 16 | 25 | 22 | 15 درجة |
| 450 | 18 | 255 | 16 | 25 | 22 | 15 درجة |
| 500 | 20 | 255 | 16 | 25 | 22 | 15 درجة |
| 600 | 24 | 260 | 16 | 25 | 22 | 15 درجة |
ملاحظة: 1. يمكن تخصيص المتطلبات الخاصة لمفصل التوسع المزدوج وفقًا لرسم المستخدم. معيار الاطار هو GB / t9115.1-2000. معايير الاطار المختلفة (GB ، JB ، Hg ، CB ، ANSI ، DIN ،BSEN، NF، en، JIS، ISO، الخ) يمكن اختيارها للإنتاج.مفصل التوسع المزدوجيمكن استخدامه كمطاط طبيعي، EPDM، مطاط كلوروبرين، مطاط بوتيل، مطاط بوتادين، مطاط فلور، الخ عندمامفصل التوسع المزدوج فوق DN200 تستخدم لتزويد المياه التعليق، يجب أن يكون خط الأنابيب دعم ثابت أو دعم ثابت، وإلا فإنمفصل التوسع المزدوجيجب تركيب جهاز مضاد للسقوط.

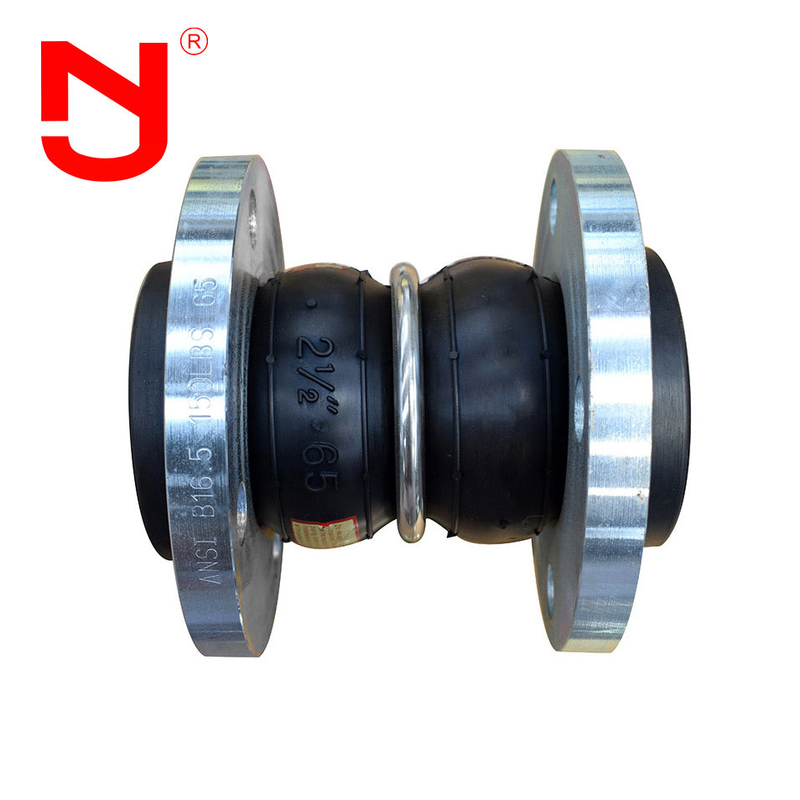

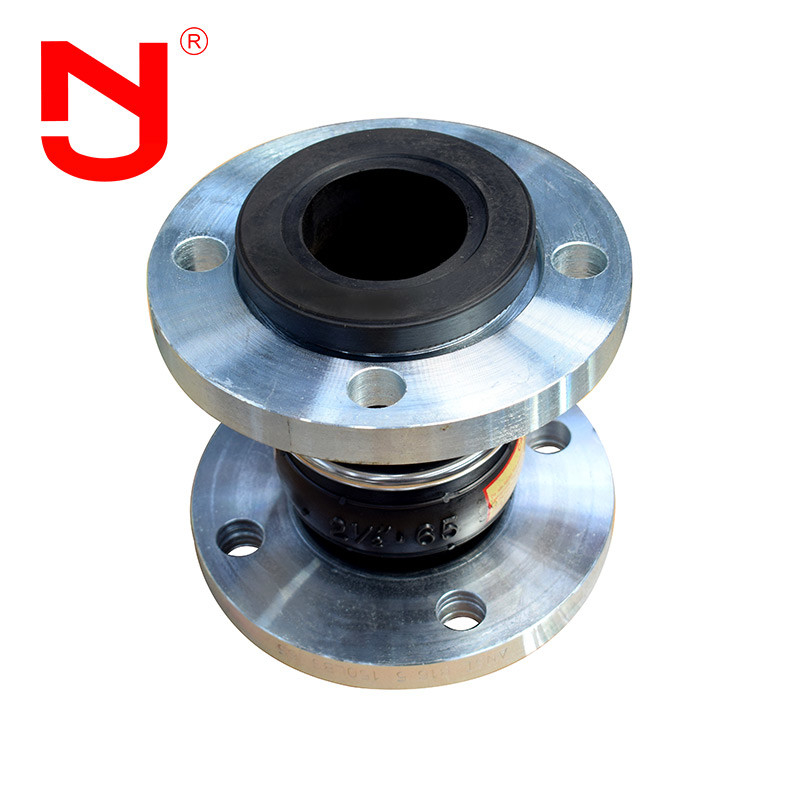

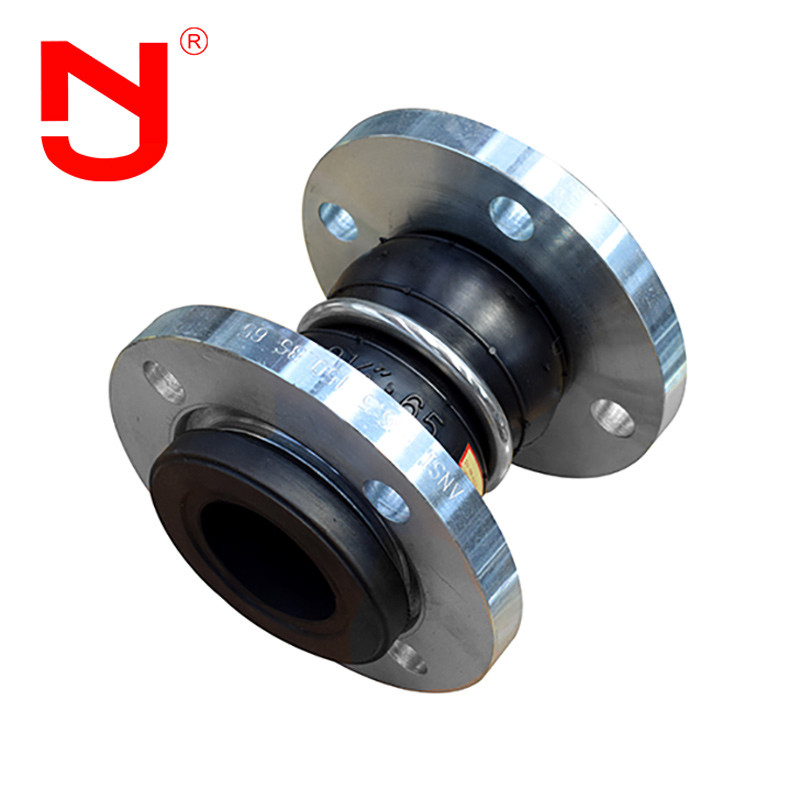

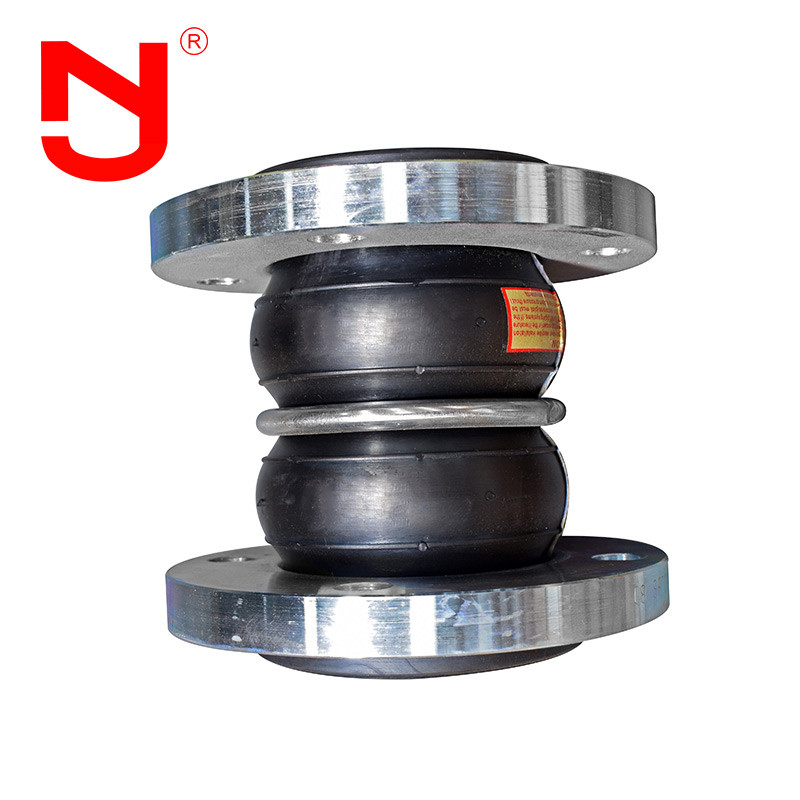

التوسع المشترك التفاصيل تظهر
المفاصلالتوسعتدفق الإنتاج
هل تعرف كيف يكون " جي "زيتالتوسعدعونا نرى مع جينغنغ.
من المهم جداً أن تختار الجهاز المناسبزيتالتوسع، لفهم التوافق بين الوسيط والمواد المختارةزيتالتوسع، نطاق الحرارة الكاملة، الضغط الكامل والفراغ الكامل، كمية الحركة المطلوبة، والحجم بين شرائح الأنابيب. مع هذه المعلومات،يمكن لمهندسي تطبيقات JINGNING المساعدة في تحديد المثاليةزيتالتوسعلأي طلب
المفاصلالتوسع التطبيق
المفاصلالتوسعتستخدم على نطاق واسع في أنظمة الأنابيب المختلفة، مثل اتصال jزيتالتوسعمع المضخات والصمامات، ومعدات مكافحة الحرائق والأنابيب ذات الاهتزازات الكبيرة. الأنابيب التي تتغير بشكل متكرر من الحرارة والبرودة.المفاصلالتوسعتستخدم بشكل رئيسي لرفع المياه والصرف الصحي والنقل ، وإمداد المياه وتبريد المياه الدائرة لمحطة توليد الطاقة الحرارية ، ونقل الأنابيب في صناعة المعادن ،الماء المكثف، الصناعة الكيميائية، وتبريد وتخفيف صناعة البتروكيماويات، والاتصال المرن بين خطوط الأنابيب الطويلة والقصيرة في الصناعات الأخرى.زيتالتوسعلديها مقاومة ارتداء عالية، jزيتالتوسعمناسبة أيضاً لجميع الصناعات ذات الحرارة المنخفضة للحبيبات والمسحوقات والغاز.
الأسئلة الشائعة
س1: ما هي حزمة jتوسيع المرهم؟
الجواب: الحزمة عبارة عن علبة كرتونية وقضية خشبية قوية.
السؤال الثاني:زيتالتوسعأن تكون معلّمة بشعار مخصص؟
A2: نعم،يمكن أن تكون علامة مع شعار الخاص بك.jزيتالتوسع.
س3: ما هو طول وجها لوجه jزيتالتوسع?
A3: يمكن أن يكون طول الوجه إلى الوجه L130, L152, L203... يمكننا أيضا قبول الطول المخصص وفقًا لمتطلباتك.
س4: هل يمكنك تقديم رسوماتزيتالتوسع?
A4: نعم،يمكننا توفير الرسومات بالنسبة لك. يرجى الاتصال بنا للحصول على رسمjزيتالتوسع.
