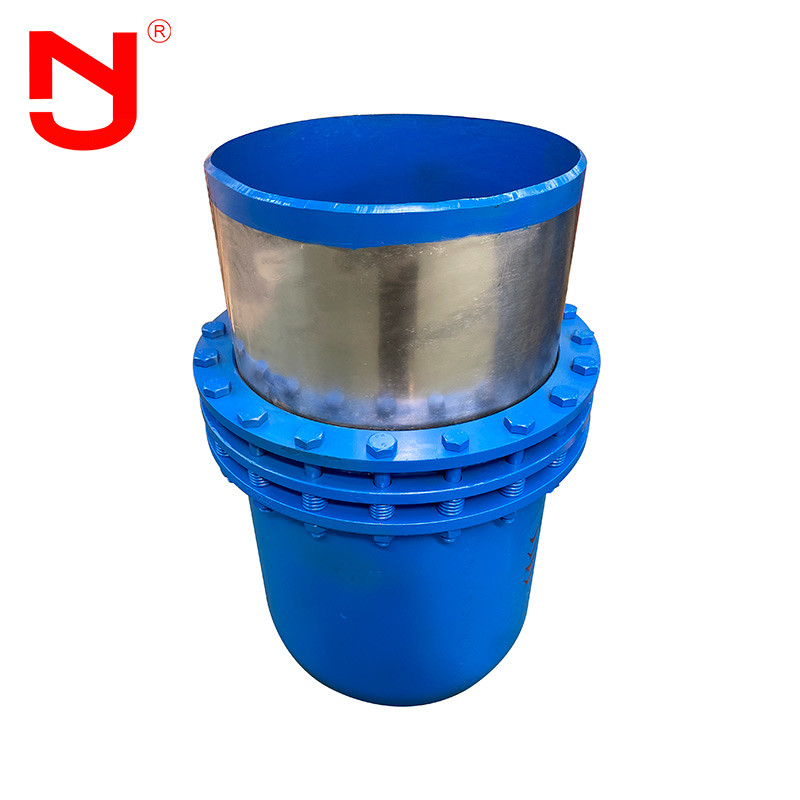

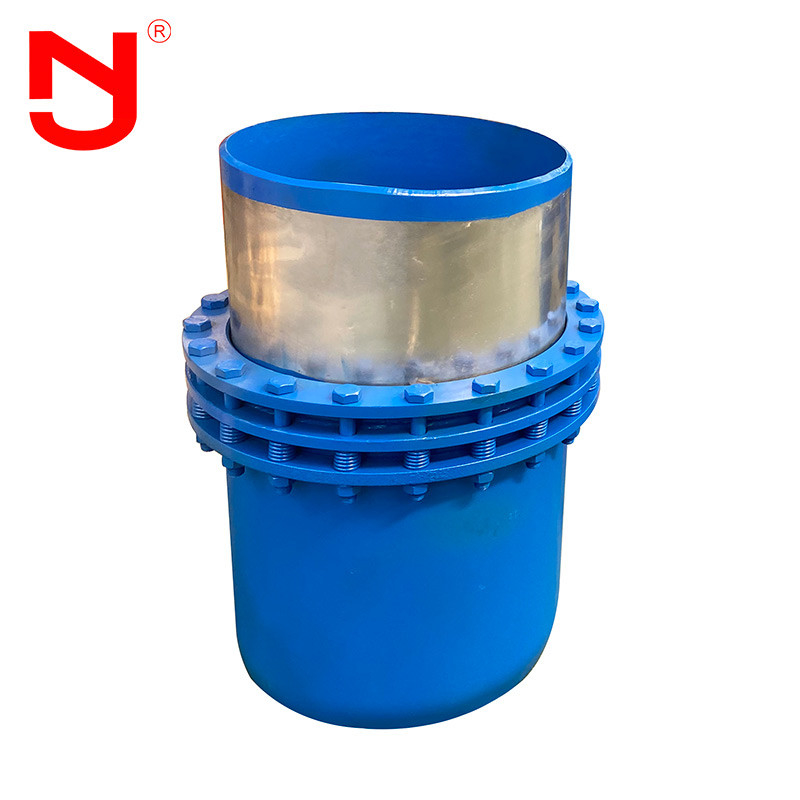

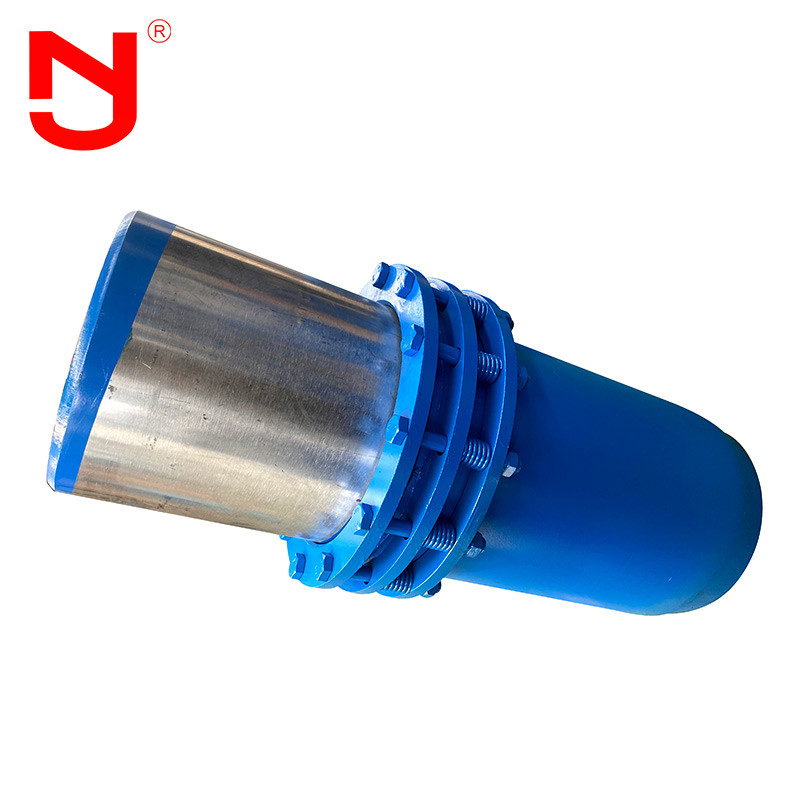

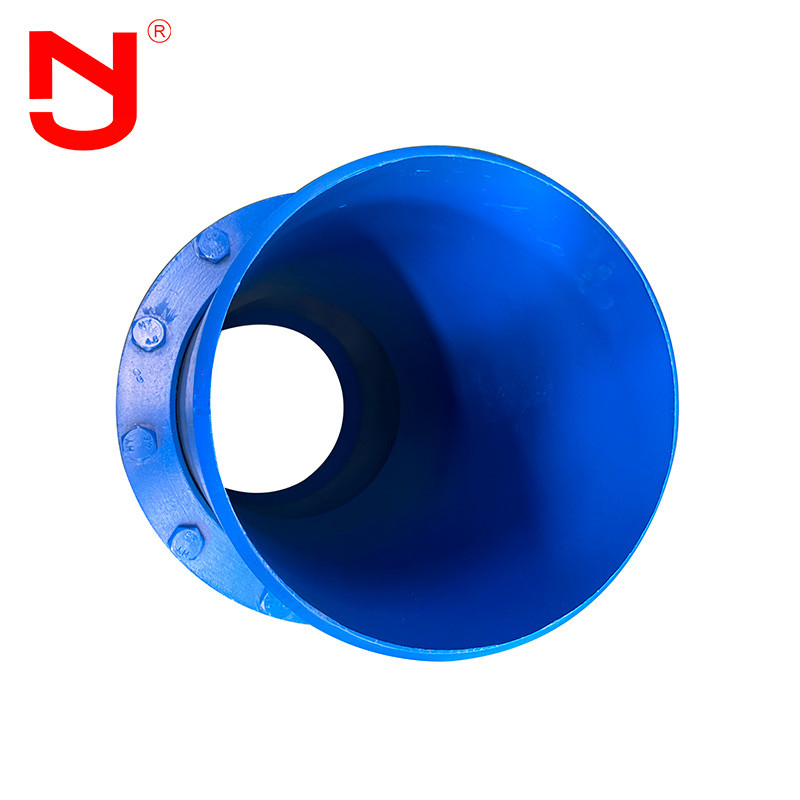

المعوض الأكمام مدفون مباشرة
المعوضات ذات الاتجاه الواحد المدفون بدون صيانة مباشرة هو أحد المعوضات.يتم استخدامه على نطاق واسع في العديد من الصناعات بسبب مزاياها في الخدمة الطويلة ، ومقاومة التآكل الجيدة ، وعدم الحاجة إلى محتوى أيون الكلوريد ، والتعويض ثنائي الاتجاه ، وزيادة مبلغ التعويض.
أداء المعوض ذو الأكمام المدفونة مباشرة
قدرة التمدد ومقاومة الضغط للمعوض أحادي الاتجاه المدفون مباشرة هي كما يلي:
يلعب معوض الأكمام دورًا مهمًا في العديد من المجالات الصناعية.أنواع مختلفة من المعوضات لها نطاقات وطرق تطبيق مختلفة ، وتطبيق وصلات المعوض في خطوط أنابيب التدفئة.من أجل منع تشوه الأنابيب والتلف الناجم عن الاستطالة الحرارية أو إجهاد درجة الحرارة أثناء التسخين ، يجب وضع المعوض على الأنبوب للتعويض عن الاستطالة الحرارية للأنبوب ، وذلك لتقليل الضغط على جدار الأنبوب والتأثير على صمام أو هيكل الدعم
المعوض الأكمام مدفون مباشرةبنية
البيانات الفنية الخاصة بـكم المعوض المدفون مباشرة
|
اسمى، صورى شكلى، بالاسم فقط قطر الدائرة |
تعويض طريقة واحدة △ |
أنبوب التوصيل القطر الخارجي |
أقصى الخارجي قطر الدائرة |
طول
إل |
طريقة واحدة احتكاك KN |
| مم | مم | مم | مم | مم | 1.6 ميجا باسكال |
| 50 | 150 | 57 | 230 | 610 | 1.72 |
| 65 | 150 | 76 | 250 | 610 | 2.68 |
| 80 | 150 | 89 | 265 | 610 | 3.42 |
| 100 | 150 | 108 | 280 | 610 | 4.51 |
| 125 | 150 | 133 | 310 | 610 | 5.23 |
| 150 | 250 | 159 | 335 | 810 | 7.89 |
| 200 | 250 | 219 | 415 | 810 | 13.10 |
| 250 | 250 | 273 | 465 | 860 | 19.5 |
| 300 | 250 | 325 | 520 | 860 | 24.72 |
| 350 | 250 | 377 | 570 | 860 | 29.15 |
| 400 | 300 | 426 | 620 | 970 | 37.63 |
| 450 | 300 | 480 | 670 | 970 | 44.59 |
| 500 | 300 | 530 | 730 | 990 | 52.16 |
| 600 | 300 | 630 | 830 | 990 | 59.47 |
| 700 | 400 | 720 | 930 | 1280 | 65.12 |
| 800 | 400 | 820 | 1030 | 1280 | 78.37 |
| 900 | 400 | 920 | 1135 | 1280 | 96.53 |
| 1000 | 500 | 1020 | 1235 | 1550 | 133.5 |
| 1100 | 500 | 1120 | 1340 | 1550 | 147.21 |
| 1200 | 500 | 1220 | 1440 | 1550 | 158.32 |
ملاحظة: يمكن تزويد الفلنجات وفقًا لمعيار GB / T 9119-2000 ، وفقًا لمتطلبات العملاء الأخرى.
المعوض الأكمام مدفون مباشرةمميزات
1. عمر خدمة المعوض طويل ، وعمر الكلال يعادل عمر خط الأنابيب.بعد معالجة خاصة ، يتمتع السطح المنزلق بمقاومة جيدة للتآكل في محلول الملح والملح ، ومقاومته للتآكل أكثر من 50 مرة من الفولاذ المقاوم للصدأ الأوستنيتي.
2. المعوض ليس لديه متطلبات لمحتوى أيون الكلوريد ، وهو مناسب بشكل خاص للأنظمة ذات المحتوى العالي من أيون الكلوريد في الوسط أو البيئة المحيطة.
3. يمكن تقسيم المعوض الكمي إلى هياكل تعويض أحادية الاتجاه وثنائية الاتجاه.تتمثل ميزة هيكل التعويض ثنائي الاتجاه في أنه بغض النظر عن المكان الذي يتدفق فيه الوسط ، فإن الأكمام المنزلقة على طرفي المعوض تنزلق دائمًا بحرية ، وذلك لتحقيق تعويض ثنائي الاتجاه وزيادة مقدار التعويض.
المعوض الأكمام مدفون مباشرةطلب
يسمى المعوض بمفصل التمدد الأنبوبي ووصلة توسيع خط الأنابيب ، وهو جهاز تعويض لخط أنابيب السوائل الساخنة ، ويستخدم بشكل أساسي للمعدات المساعدة لخط الأنابيب الخطي.إنها مناسبة للمياه الساخنة والبخار والشحوم والوسائط الأخرى.من خلال الحركة المنزلقة للغطاء المنزلق ، يمكن تحقيق تعويض التمدد الحراري.
