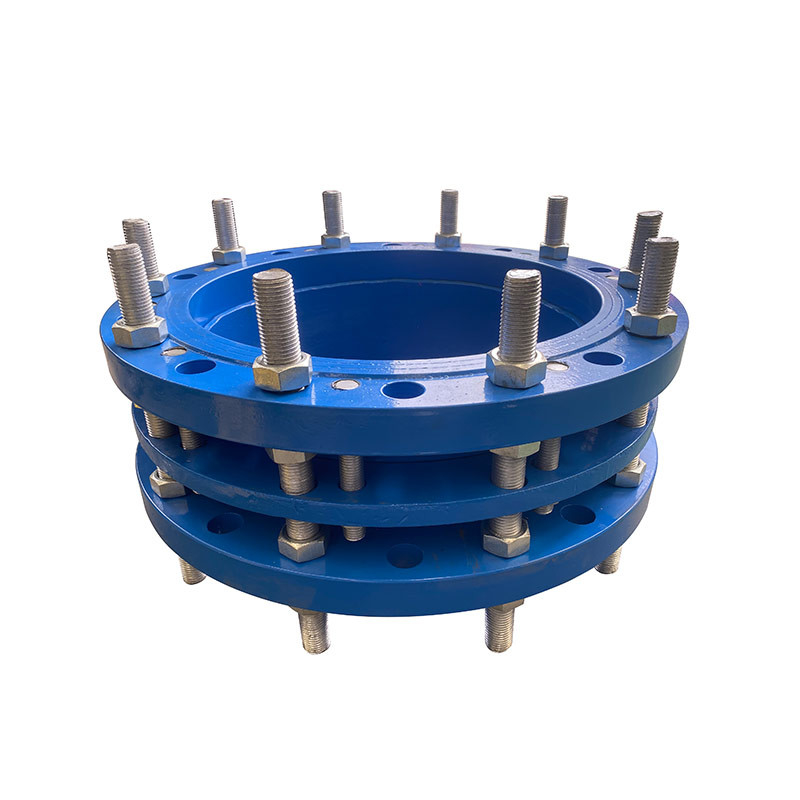

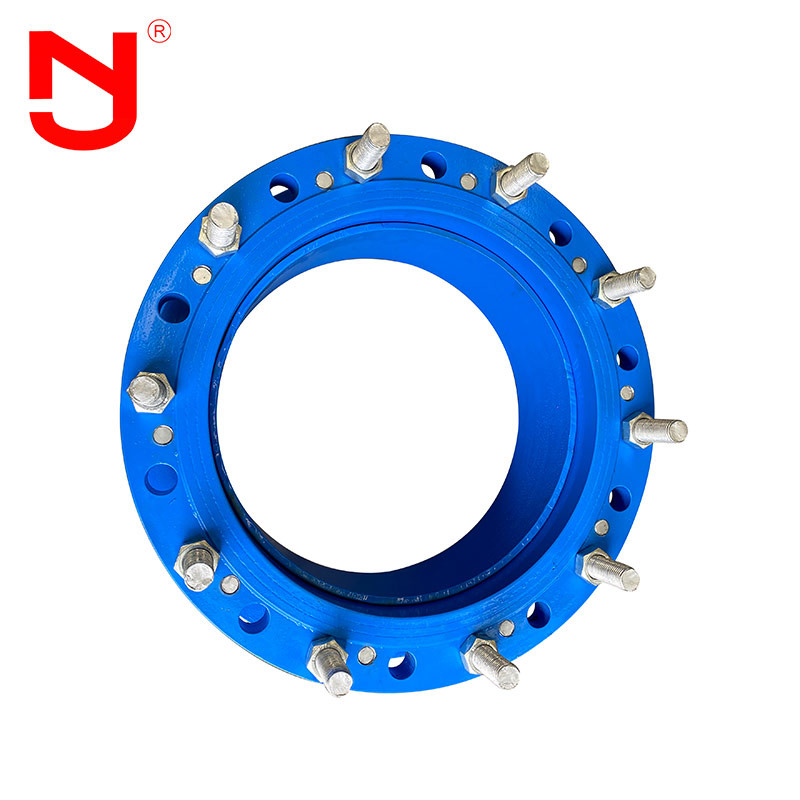

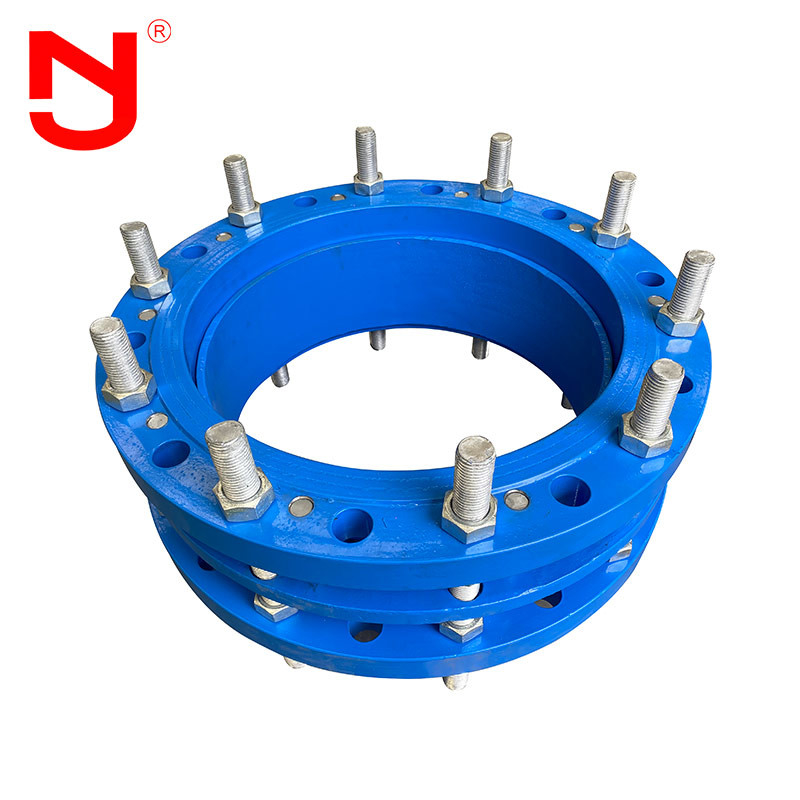

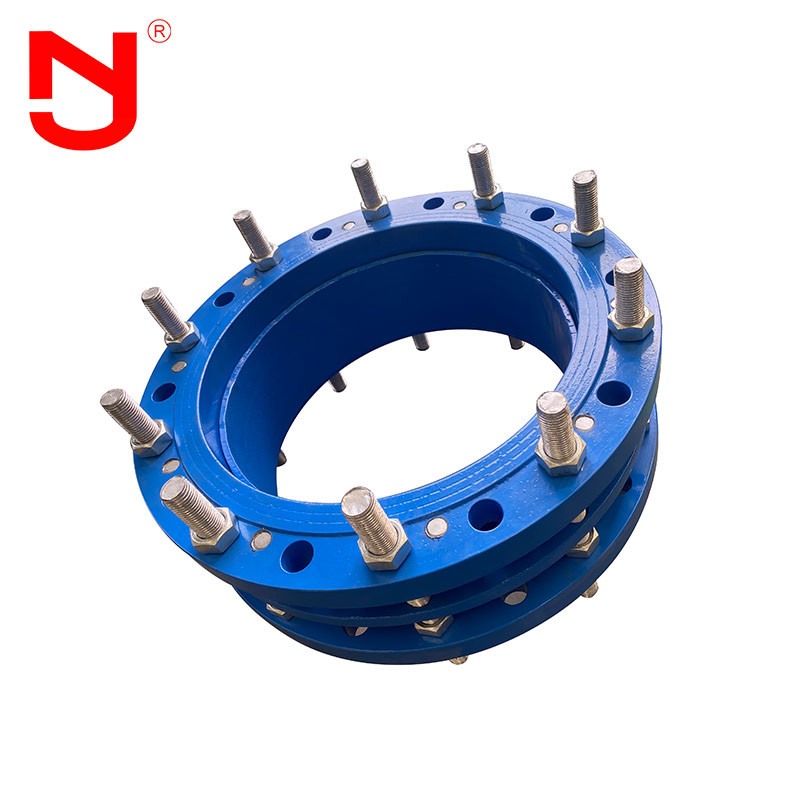

وصلة نقل بشفة مزدوجة قابلة للفصل VSSJAFC
يتكون مفصل النقل ذو الشفة المزدوجة من جسم الصمام ، وحلقة الختم ، والغدة ، والأنابيب القصيرة التلسكوبية والمكونات الرئيسية الأخرى.المفصل قابل للتطبيق على الأنبوب الموصول بشكل موحد بالفلنجات على كلا الجانبين.أثناء التثبيت ، اضبط طول التثبيت بين طرفي الوصلة والشفة ، وشد براغي السدادة قطريًا وبشكل متساوٍ لجعلها كاملة مع إزاحة معينة للتثبيت.عند إصلاح وصلة النقل ، يجب ضبطها وفقًا لأبعاد المجال.يمكن لمفصل محرك الشفة المزدوجة أن ينقل الدفع المحوري العكسي إلى خط الأنابيب بأكمله قيد التشغيل.
أداءوصلة نقل شفة مزدوجة
1. يجب أن تتمتع بقدرة ضغط عالية لضمان تشغيل خط الأنابيب أثناء حركة القشرة.لديها مقاومة عالية للتآكل.يتم دفن فواصل التمدد تحت الأرض على مدار السنة ، لذلك لديها متطلبات عالية لمقاومة التآكل.
2. يمكن أن تتحرك محوريًا للتخلص من التمدد الحراري وضغط الانكماش البارد الناتج عن التغيرات الموسمية أو الوسائط المختلفة.مفصل التمدد الفولاذي مصنوع من الفولاذ ، والمفصل المطاطي لديه مقاومة قوية للتآكل ووصلة شفة.
3. إنها سهلة التركيب والصيانة ، وتجنب المتاعب غير الضرورية في عملية اللحام.تم اعتماد عملية تصميم خاصة لتقوية الترباس المحدد لجعل تشغيل خط الأنابيب أكثر موثوقية.
وصلة نقل شفة مزدوجة بنية
البيانات الفنية الخاصة بـوصلة نقل شفة مزدوجة
|
البيانات الرئيسية عنوصلة نقل شفة مزدوجة |
||||||||||
|
اسمى، صورى شكلى، بالاسم فقط iameterDN |
خارجي قطر الدائرةد |
إلength |
جأومبين - الفناءن △ لام |
البعد ربط شفة | ||||||
| 0.6 خريطة | 1.0 خريطة | |||||||||
| إل | إل1 | د | د1 | لا تفعل | د | د1 | لا تفعل | |||
| 65 | 76 | 340 | 105 | 50 | 160 | 130 | 4-Φ14 | 185 | 145 | 4-Φ18 |
| 80 | 89 | 190 | 150 | 4-Φ18 | 200 | 160 | 8-Φ18 | |||
| 100 | 108 | 210 | 170 | 220 | 180 | 8-Φ18 | ||||
| 114 | 220 | 180 | 8-Φ18 | |||||||
| 125 | 133 | 265 | 200 | 8-Φ18 | 250 | 210 | 8-Φ18 | |||
| 140 | 250 | 210 | 8-Φ18 | |||||||
| 150 | 159 | 375 | 225 | 8-Φ18 | 285 | 240 | 8-Φ22 | |||
| 168 | 285 | 240 | 8-Φ22 | |||||||
| 200 | 219 | 321 | 280 | 340 | 295 | 8-Φ22 | ||||
| 250 | 273 | 375 | 335 | 12-Φ18 | 395 | 350 | 12-Φ22 | |||
| 300 | 325 | 350 | 130 | 65 | 440 | 395 | 12-Φ22 | 445 | 400 | 12-Φ22 |
| 350 | 377 | 490 | 445 | 505 | 460 | 16-Φ26 | ||||
| 400 | 426 | 540 | 495 | 16-Φ22 | 565 | 515 | 16-Φ26 | |||
| 450 | 480 | 595 | 550 | 615 | 565 | 20-Φ26 | ||||
| 500 | 530 | 645 | 600 | 20-Φ22 | 670 | 620 | 20-Φ26 | |||
| 600 | 630 | 775 | 705 | 20-Φ26 | 780 | 725 | 20-Φ30 | |||
| 700 | 720 | 860 | 810 | 24-Φ26 | 895 | 840 | 24-Φ30 | |||
| 800 | 820 | 590 | 220 | 130 | 950 | 920 | 24-Φ30 | 1015 | 950 | 24-Φ33 |
| 900 | 920 | 1075 | 1020 | 1115 | 1050 | 28-Φ33 | ||||
| 1000 | 1020 | 1175 | 1120 | 28-Φ30 | 1230 | 1160 | 28-Φ36 | |||
| 1200 | 1220 | 1405 | 1340 | 32-Φ33 | 1455 | 1380 | 32-Φ40 | |||
| 1400 | 1420 | 1630 | 1500 | 36-36 | 1675 | 1590 | 36-Φ42 | |||
| 1500 | 1520 | 1730 | 1660 | 36-36 | 36-Φ42 | |||||
| 1600 | 1620 | 1830 | 1760 | 40-Φ40 | 1915 | 1820 | 40-Φ48 | |||
| 1810 | 1820 | 2045 | 1970 | 44-Φ42 | 2115 | 2020 | 44-Φ48 | |||
| 2000 | 2020 | 2265 | 2180 | 48-Φ42 | 2320 | 2230 | 48-Φ48 | |||
| 2200 | 2220 | 2475 | 2390 | 52-Φ42 | 2550 | 2440 | 52-Φ56 | |||
| 2400 | 2420 | 2685 | 2600 | 56-Φ42 | 2760 | 2650 | 60 Φ56 | |||
| 2600 | 2620 | 600 | 240 | 140 | 2905 | 2810 | 60 Φ48 | 2960 | 3070 | 64-Φ56 |
| 2800 | 2820 | 3115 | 3020 | 64-Φ48 | 3180 | 3290 | 68-Φ60 | |||
| 3000 | 3020 | 3315 | 3220 | 68-Φ48 | 3405 | |||||
| 3200 | 3220 | 3525 | 3430 | 72 Φ48 | ||||||
| 3400 | 3420 | 3735 | 3640 | 76-Φ48 | ||||||
| 3600 | 3620 | 3970 | 3860 | 80-Φ56 | ||||||
ملحوظة:وصلة نقل شفة مزدوجةمناسب لربط كلا الجانبين بشفة.أثناء التثبيت ، اضبط طول التوصيل لكلا طرفي المنتج ، وشد براغي السدادة بدورها واضبط صواميل الحد.بهذه الطريقة ، يمكن أن يتمدد خط الأنابيب بحرية ، ويغلق التمدد ، ويضمن التشغيل الآمن لخط الأنابيب.
وصلة نقل شفة مزدوجةتدفق الإنتاج
وصلة نقل شفة مزدوجة ميزة
1. سعر المصنع السابق للموصل.
2. 16 عاما من الخبرة في التصنيع و 5 سنوات من الخبرة في التصدير.
3. فحص صارم للجودة ، الجودة تفوق بكثير معايير الصناعة.
4. القالب المشترك لديه مجموعة متنوعة من المواصفات ويدعم التخصيص و OEM.
5. تقديم عينات مجانية من وصلات النقل.
6. مخزون كبير.
وصلة نقل شفة مزدوجة طلب
في عملية تركيب وصلة محرك شفة مزدوجة ، عندما تتغير درجة الحرارة أو يهتز خط الأنابيب ، يمكن أن يلعب دور تعويض التمدد.عندما يستقر الأساس ، يمكن تعويض الإزاحة إلى حد معين لضمان عدم تسرب الختم.ثانيًا ، تركيب وتفكيك وصلة نقل الحركة ذات الشفة المزدوجة مريح للغاية ، مما يجعلها متصلة بخط أنابيب إمدادات المياه والصرف وبرج المياه ، مما يوفر راحة كبيرة لتركيب وتفكيك عداد مياه المضخة.
