مكان المنشأ:
الصين
اسم العلامة التجارية:
JINGNING
إصدار الشهادات:
CE，ISO
رقم الموديل:
RFJD
اتصل بنا

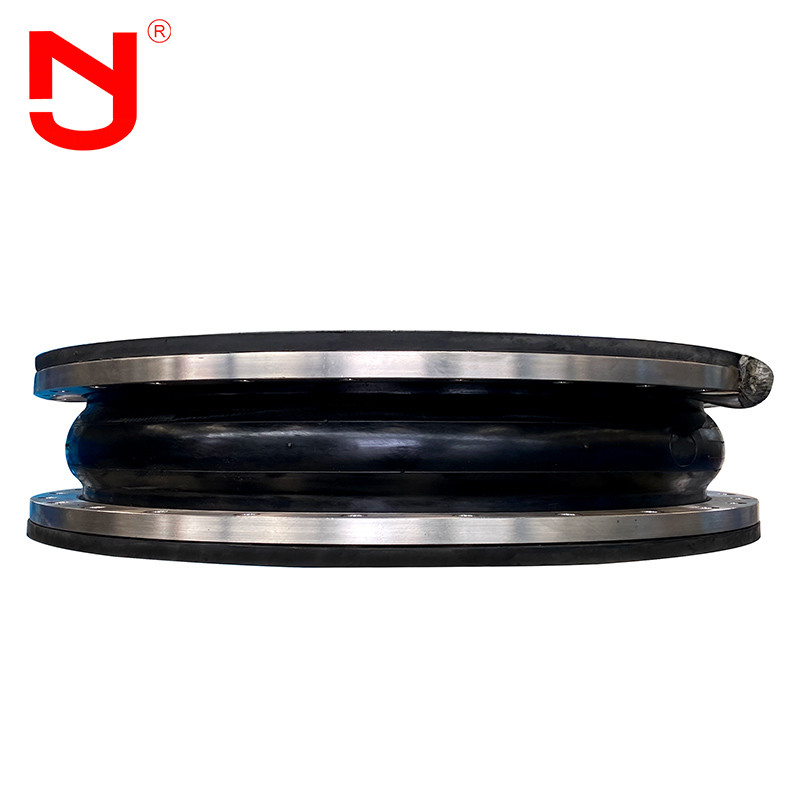

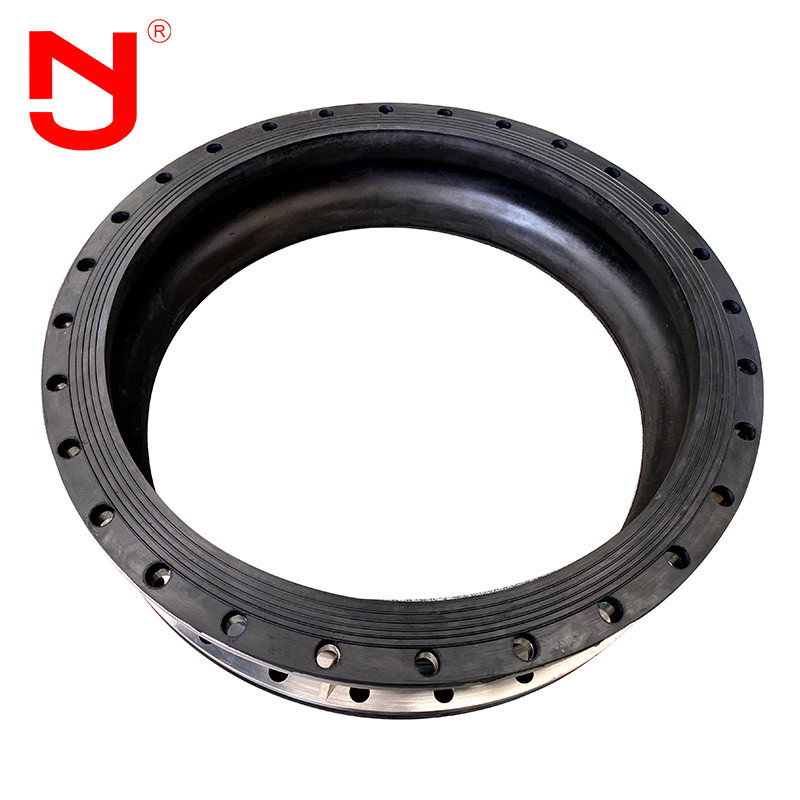

الخوار شفة jiont

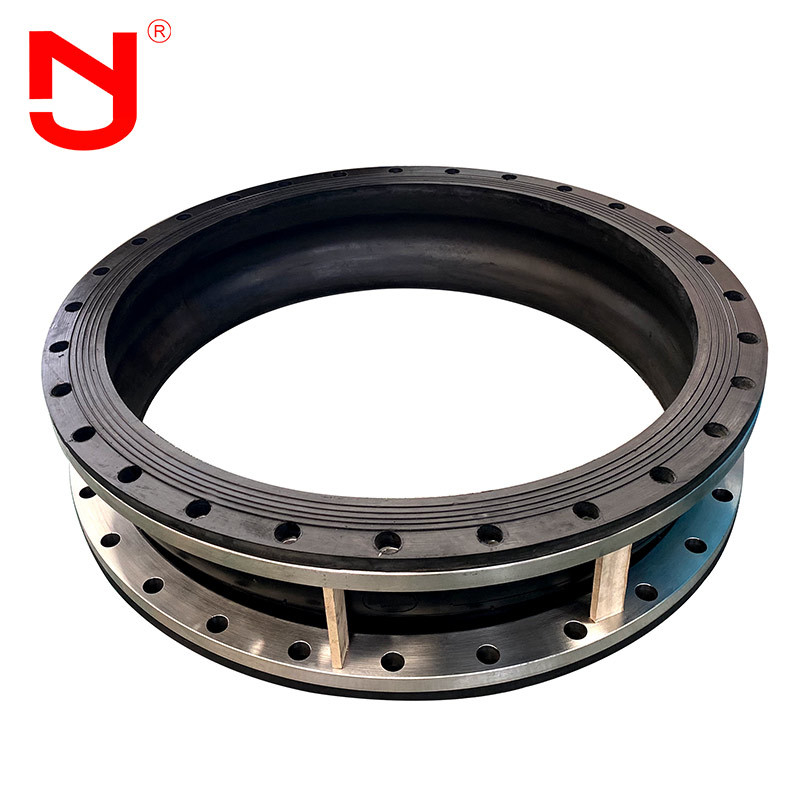

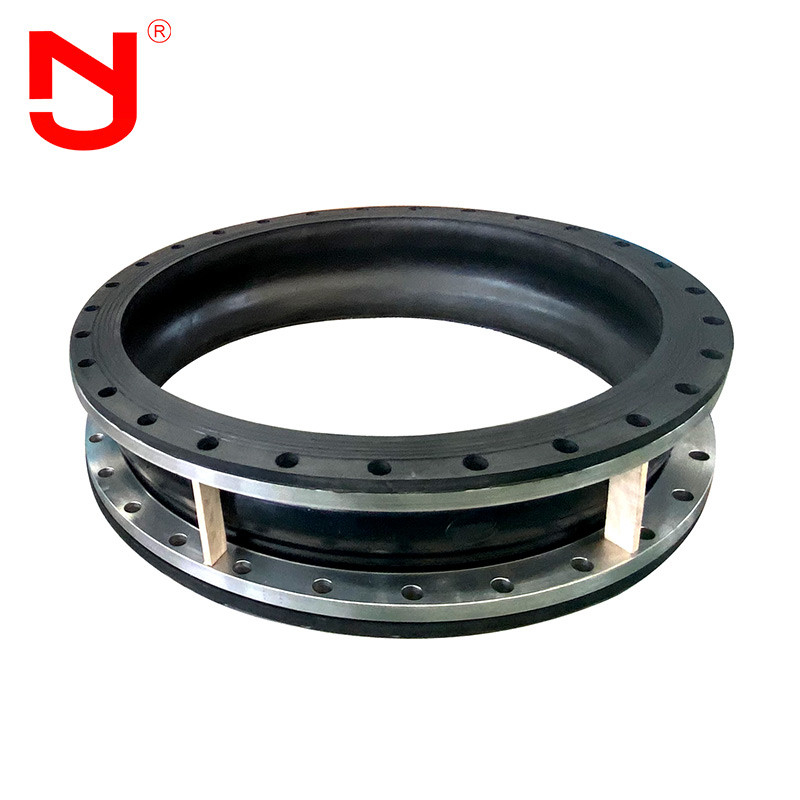

يجب أن يكون الجهاز المحدد لوصلة شفة المنفاخ متطابقًا بشكل معقول مع الوصلة المطاطية المرنة.عند استخدامه للتوصيل العام لخطوط الأنابيب أو خطوط الأنابيب بمتطلبات الإزاحة ، يمكن أن يكون إزاحة تحديد المواقع محدودة.عندما يتم توصيل الوصلة المطاطية المرنة بالمضخة والصمام ، يجب تركيب جهاز حد على الوصلة المطاطية لنقل القوة.إنه بديل مثالي لمفصل نقل القوة الفولاذية.
خصائص الأداءمنفاخ شفة مشتركة
1. مقاومة ممتازة لضغط التمزق.
2. أداء ممتاز لامتصاص الصدمات وتقليل الضوضاء
3. التعويض عن زيادة الاستطالة والضغط والحركة الجانبية والزاوية.
البيانات الفنية الخاصة بـمنفاخ شفة مشتركة
| الخصائص العامة | |
| القطر الاسمي | DN15-DN3000 |
| ضغط العمل | PN6-PN25 |
| درجة حرارة العمل | -20 ℃ -140 ℃ |
| متوسط العمل | ماء ، زيت ، حمض ، قلوي |
|
البيانات الرئيسية لوصلة منفاخ شفة |
||||||
|
القطر الاسمي (DN)
|
طول
|
الإزاحة المحورية (مم)
|
الإزاحة الأفقية
|
زاوية الانحراف
|
||
|
مم
|
بوصة
|
مم
|
تمديد
|
ضغط
|
مم
|
(a1 + a2) °
|
|
32
|
1 1/4
|
95
|
6
|
9
|
9
|
15 درجة
|
|
40
|
1 1/2
|
95
|
6
|
10
|
9
|
15 درجة
|
|
50
|
2
|
105
|
7
|
10
|
10
|
15 درجة
|
|
65
|
2 1/2
|
115
|
7
|
13
|
11
|
15 درجة
|
|
80
|
3
|
135
|
8
|
15
|
12
|
15 درجة
|
|
100
|
4
|
150
|
10
|
19
|
13
|
15 درجة
|
|
125
|
5
|
165
|
12
|
19
|
13
|
15 درجة
|
|
150
|
6
|
180
|
12
|
20
|
14
|
15 درجة
|
|
200
|
8
|
210
|
16
|
25
|
22
|
15 درجة
|
|
250
|
10
|
230
|
16
|
25
|
22
|
15 درجة
|
|
300
|
12
|
245
|
16
|
25
|
22
|
15 درجة
|
|
350
|
14
|
255
|
16
|
25
|
22
|
15 درجة
|
|
400
|
16
|
255
|
16
|
25
|
22
|
15 درجة
|
|
450
|
18
|
255
|
16
|
25
|
22
|
15 درجة
|
|
500
|
20
|
255
|
16
|
25
|
22
|
15 درجة
|
|
600
|
24
|
260
|
16
|
25
|
22
|
15 درجة
|
ملاحظة: لتحديد الأنابيب المناسبةالحد من المفصل المطاطي المرن، من الأهمية بمكان فهم توافق الوسائط مع المواد المختارة ، ودرجة الحرارة الكاملة ، ونطاقات الضغط والفراغ ، والحركات المطلوبة ، والأبعاد بين حواف الأنابيب.باستخدام هذه المعلومات ، يمكن لمهندسي تطبيقات JINGNING المساعدة في تحديد مفصل التمدد المثالي لأي تطبيق.
مفصل شفة الخوار تدفق الإنتاج
هل تعرف كيف يتم استخدام شفة منفاخ عالية الجودةمشتركدعنا نرى مع JINGNING.
مفصل شفة الخوار تطبيق
تستخدم وصلات شفة الخوار على نطاق واسع في الوصلات الجديدة ، وإزالة الكبريت من خطوط الأنابيب وإزالة الغبار ، وإمدادات المياه والصرف ، والصناعات الكيماوية ، والحفاظ على المياه والطاقة الكهرومائية وغيرها من الصناعات.يتم استخدامه لنقل الهواء ، والهواء المضغوط ، والمياه ، ومياه البحر ، والزيت ، والحمض ، والقلويات ، وما إلى ذلك في - 15 ~ 115 ℃.يمكن أيضًا استخدام الوصلة المصنوعة من المطاط الخاص لنقل الوسائط أو الزيت أعلاه ، والحمض المركز ، والقلويات المركزة والمواد الصلبة فوق - 30 ~ 250 ℃.
