مكان المنشأ:
الصين
اسم العلامة التجارية:
JINGNING
إصدار الشهادات:
CE
رقم الموديل:
VSSJAF
اتصل بنا

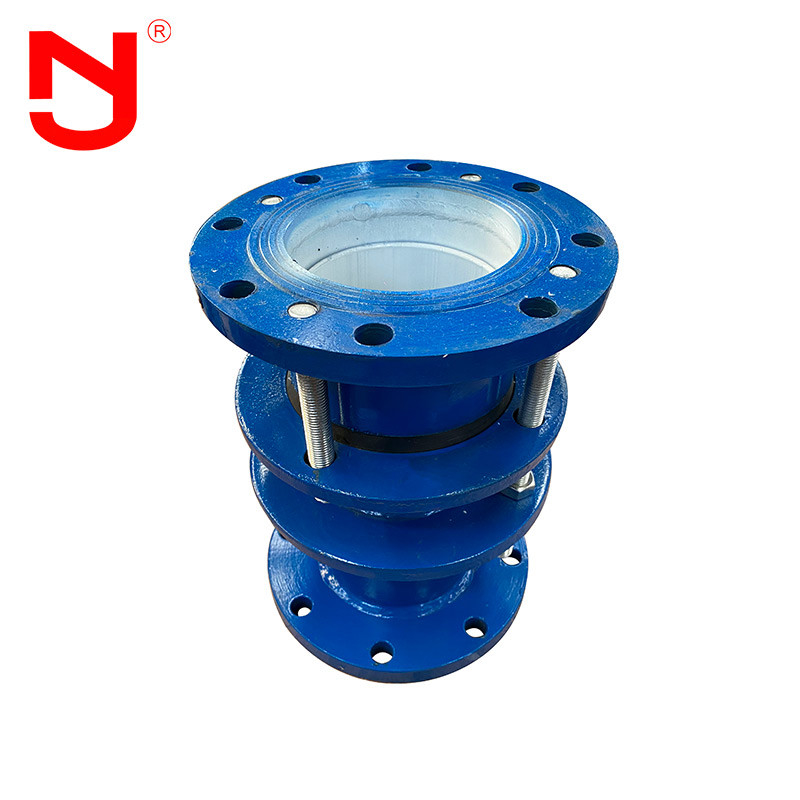

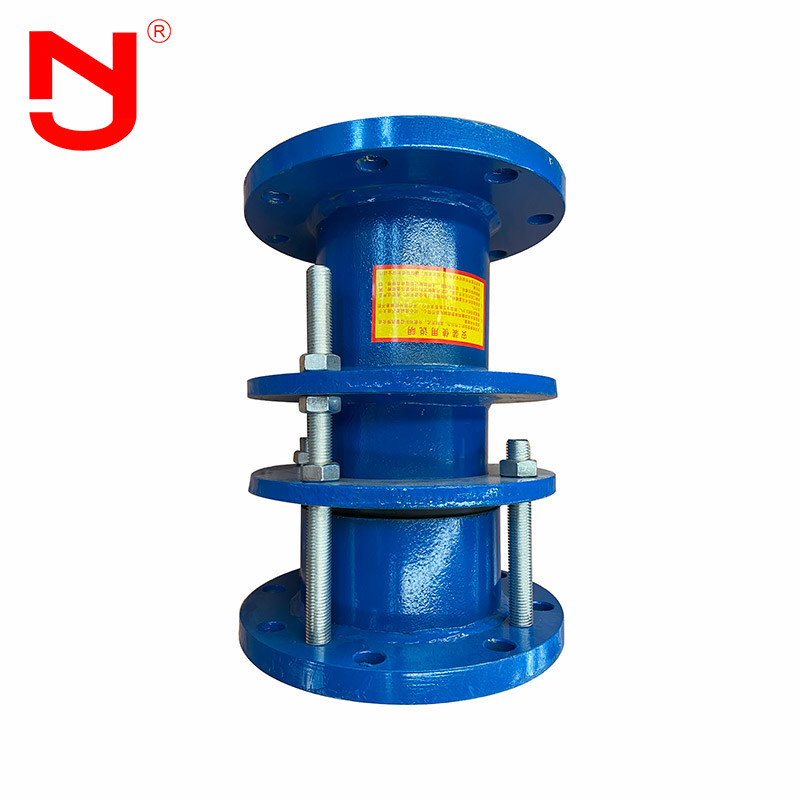

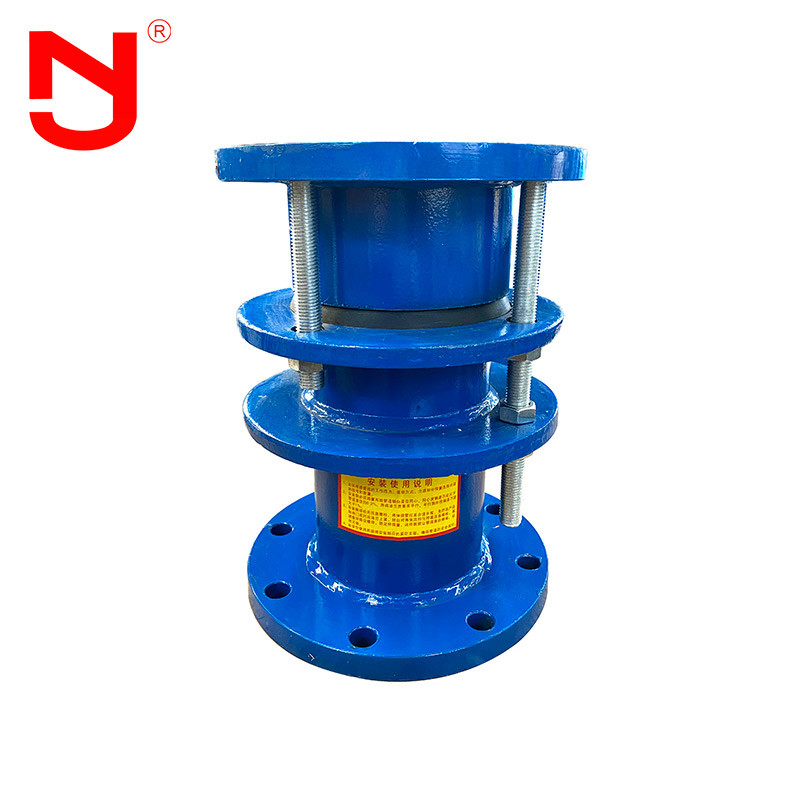

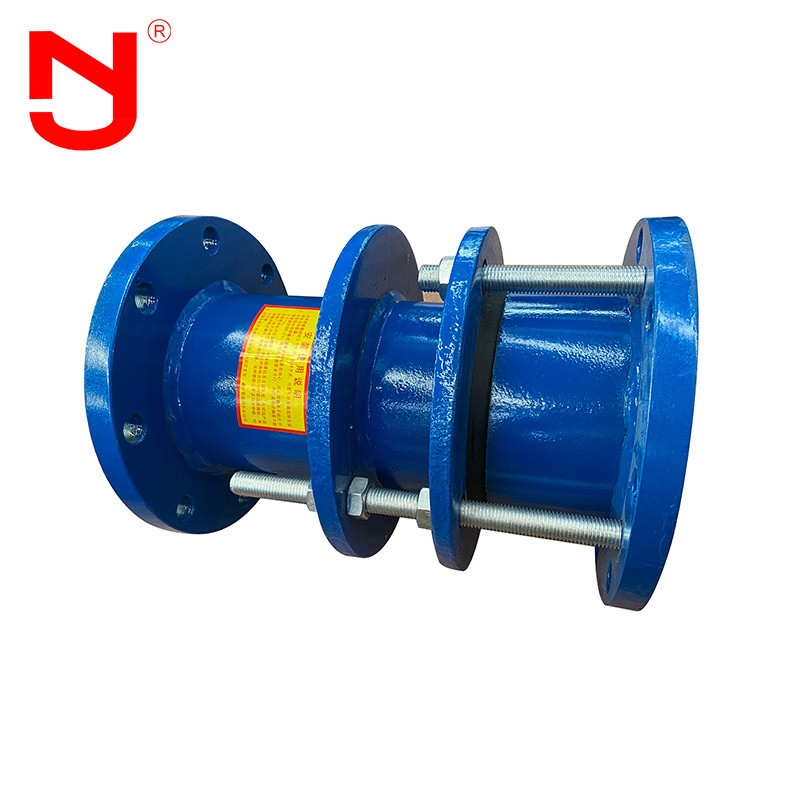

مفصل توسيع حد شفة مزدوجة
يتكون مفصل توسيع حد الحافة المزدوجة من الجسم ، وحلقة الختم ، والغدة ، وأنبوب التمدد القصير والمكونات الرئيسية الأخرى.على أساس الأداء الأصلي لمفصل التمدد السائب ، يتم إضافة جهاز حد ، ويتم تأمين أقصى تمدد بصواميل مزدوجة.يمكن أن يتوسع خط الأنابيب بحرية في مقدار التمدد المسموح به.بمجرد أن يتجاوز الحد الأقصى لمقدار التوسع ، فإنه سيلعب حدًا لضمان التشغيل الآمن لخط الأنابيب.إنها مناسبة بشكل خاص للتوصيل في خط الأنابيب مع الاهتزاز أو الميل والدوران المعينين.
أداء مفصل توسيع حد الشفة المزدوجة
1. لديها قدرة ضغط عالية لضمان تشغيل خط الأنابيب أثناء حركة القشرة.مقاومة عالية للتآكل ، فواصل التمدد مدفونة تحت الأرض على مدار السنة ، ومقاومة عالية للتآكل مطلوبة.
2. يمكن أن تتحرك محوريًا للتخلص من التمدد الحراري وضغط الانكماش البارد الناتج عن التغيرات الموسمية أو الوسائط المختلفة.مفصل التمدد الفولاذي مصنوع من الفولاذ ، والمفصل المطاطي لديه مقاومة قوية للتآكل ووصلة شفة.
3. سهولة التركيب والصيانة ، وتجنب المتاعب غير الضرورية في عملية اللحام.تم اعتماد عملية تصميم خاصة لتقوية الترباس المحدد لجعل تشغيل خط الأنابيب أكثر موثوقية.
مفصل توسيع حد شفة مزدوجة بنية
البيانات الفنية من دمفصل توسيع حد شفة مزدوجة
| البيانات الرئيسية الخاصة بـمشترك توسيع حد شفة مزدوجة | ||||||||||
|
اسمى، صورى شكلى، بالاسم فقط iameterDN |
خارجي قطر الدائرةد |
إلength |
جأومبين -الفناءن △ لام |
البعد ربط شفة | ||||||
| 0.6 خريطة | 1.0 خريطة | |||||||||
| إل | إل1 | د | د1 | لا تفعل | د | د1 | لا تفعل | |||
| 65 | 76 | 340 | 105 | 50 | 160 | 130 | 4-Φ14 | 185 | 145 | 4-Φ18 |
| 80 | 89 | 190 | 150 | 4-Φ18 | 200 | 160 | 8-Φ18 | |||
| 100 | 108 | 210 | 170 | 220 | 180 | 8-Φ18 | ||||
| 114 | 220 | 180 | 8-Φ18 | |||||||
| 125 | 133 | 265 | 200 | 8-Φ18 | 250 | 210 | 8-Φ18 | |||
| 140 | 250 | 210 | 8-Φ18 | |||||||
| 150 | 159 | 375 | 225 | 8-Φ18 | 285 | 240 | 8-Φ22 | |||
| 168 | 285 | 240 | 8-Φ22 | |||||||
| 200 | 219 | 321 | 280 | 340 | 295 | 8-Φ22 | ||||
| 250 | 273 | 375 | 335 | 12-Φ18 | 395 | 350 | 12-Φ22 | |||
| 300 | 325 | 350 | 130 | 65 | 440 | 395 | 12-Φ22 | 445 | 400 | 12-Φ22 |
| 350 | 377 | 490 | 445 | 505 | 460 | 16-Φ26 | ||||
| 400 | 426 | 540 | 495 | 16-Φ22 | 565 | 515 | 16-Φ26 | |||
| 450 | 480 | 595 | 550 | 615 | 565 | 20-Φ26 | ||||
| 500 | 530 | 645 | 600 | 20-Φ22 | 670 | 620 | 20-Φ26 | |||
| 600 | 630 | 775 | 705 | 20-Φ26 | 780 | 725 | 20-Φ30 | |||
| 700 | 720 | 860 | 810 | 24-Φ26 | 895 | 840 | 24-Φ30 | |||
| 800 | 820 | 590 | 220 | 130 | 950 | 920 | 24-Φ30 | 1015 | 950 | 24-Φ33 |
| 900 | 920 | 1075 | 1020 | 1115 | 1050 | 28-Φ33 | ||||
| 1000 | 1020 | 1175 | 1120 | 28-Φ30 | 1230 | 1160 | 28-Φ36 | |||
| 1200 | 1220 | 1405 | 1340 | 32-Φ33 | 1455 | 1380 | 32-Φ40 | |||
| 1400 | 1420 | 1630 | 1500 | 36-36 | 1675 | 1590 | 36-Φ42 | |||
| 1500 | 1520 | 1730 | 1660 | 36-36 | 36-Φ42 | |||||
| 1600 | 1620 | 1830 | 1760 | 40-Φ40 | 1915 | 1820 | 40-Φ48 | |||
| 1810 | 1820 | 2045 | 1970 | 44-Φ42 | 2115 | 2020 | 44-Φ48 | |||
| 2000 | 2020 | 2265 | 2180 | 48-Φ42 | 2320 | 2230 | 48-Φ48 | |||
| 2200 | 2220 | 2475 | 2390 | 52-Φ42 | 2550 | 2440 | 52-Φ56 | |||
| 2400 | 2420 | 2685 | 2600 | 56-Φ42 | 2760 | 2650 | 60-Φ56 | |||
| 2600 | 2620 | 600 | 240 | 140 | 2905 | 2810 | 60-Φ48 | 2960 | 3070 | 64-Φ56 |
| 2800 | 2820 | 3115 | 3020 | 64-Φ48 | 3180 | 3290 | 68-Φ60 | |||
| 3000 | 3020 | 3315 | 3220 | 68-Φ48 | 3405 | |||||
| 3200 | 3220 | 3525 | 3430 | 72-Φ48 | ||||||
| 3400 | 3420 | 3735 | 3640 | 76-Φ48 | ||||||
| 3600 | 3620 | 3970 | 3860 | 80-Φ56 | ||||||
ملحوظة: وصلة توسيع حد الشفة المزدوجة مناسبة لربط كلا الجانبين بشفة.أثناء التثبيت ، اضبط طول التوصيل لكلا طرفي المنتج ، وشد براغي السدادة بدورها واضبط صواميل الحد.بهذه الطريقة ، يمكن أن يتمدد خط الأنابيب بحرية ، ويغلق التمدد ، ويضمن التشغيل الآمن لخط الأنابيب.
مفصل توسيع حد شفة مزدوجةتدفق الإنتاج
مفصل توسيع حد شفة مزدوجة مميزات
1. سعر المنتج هو سعر المصنع السابقين.
2. 18 عاما من الخبرة في التصنيع و 5 سنوات من الخبرة في التصدير.
3. فحص صارم للجودة ، الجودة تفوق بكثير معايير الصناعة.
4. يحتوي القالب على مجموعة متنوعة من المواصفات ويدعم التخصيص و OEM.
5. تقديم عينات مجانية
6. هناك كمية كبيرة من المخزون.
مفصل توسيع حد شفة مزدوجةطلب
في عملية التثبيت لوصلة توسيع حد الحافة المزدوجة ، عندما تتغير درجة الحرارة أو يهتز خط الأنابيب ، يمكن أن يلعب دور تعويض التمدد.في حالة التسرب ، لا يمكن تعويض إزاحة الختم.ثانيًا ، تركيب وتفكيك المنتج مريح للغاية ، مما يجعله متصلًا بخط أنابيب إمدادات المياه والصرف الصحي وبرج المياه ، مما يوفر راحة كبيرة لتركيب وتفكيك مضخة المياه وعداد المياه.
