مكان المنشأ:
الصين
اسم العلامة التجارية:
JINGNING
إصدار الشهادات:
CE
رقم الموديل:
VSSJAF
اتصل بنا

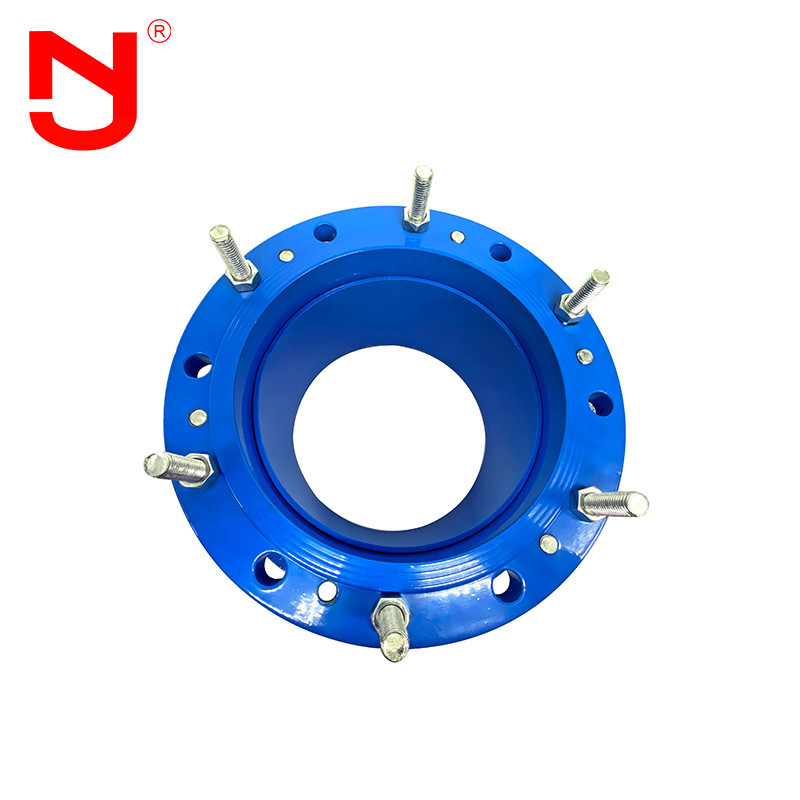

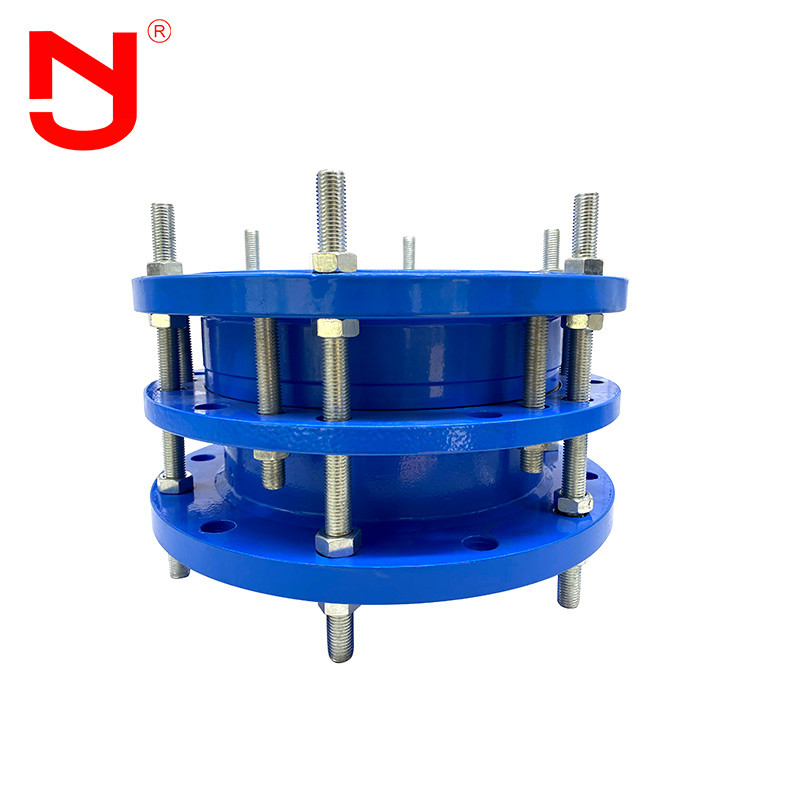

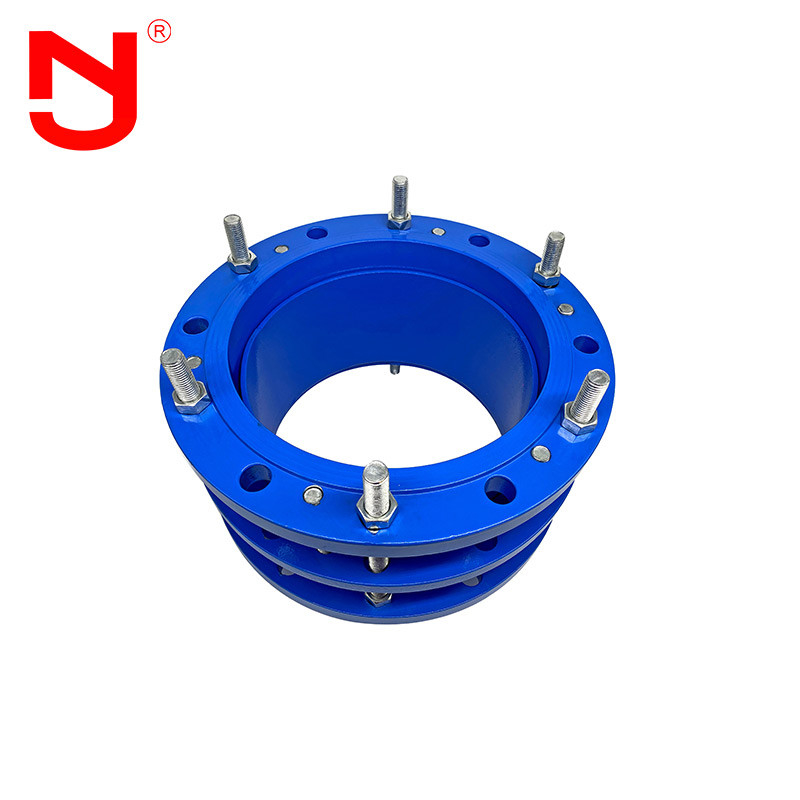

تفكيك وصلة نقل الفلنجات المزدوجة
تفكيك وصلة نقل الفلنجات المزدوجة: بعدتفكيك وصلة نقل الفلنجات المزدوجةيتم تثبيتها على خط الأنابيب ، وتقييد الموضع وفقًا لمسافة التمدد المطلوبة ، وتشديد الجوز ، ويتم الضغط بإحكام على حلقة الختم المرنة بواسطة الميل المتبادل تحت تأثير غدة الجوز لإغلاق الحلقة الخارجية للأنبوب وتوصيلها.التفكيك وصلة نقل الفلنجات المزدوجةيرتبط بشكل أساسي بصمام خط الأنابيب ، والذي لا يلعب دور تعويض خط الأنابيب فحسب ، بل إنه أكثر ملاءمة لصيانة الصمام واستبداله.
أداءتفكيك وصلة نقل الفلنجات المزدوجة
تفكيك وصلة نقل الفلنجات المزدوجةهيكل
|
رقم. |
اسم | كمية | مادة |
| 1 |
الجسم |
1 | QT400-15 ، Q235A ، ZG230-450،20 |
| 2 | طوقا | 1 | NBR |
| 3 | تابع | 1 | QT400-15 ، Q235A ، ZG230-450،20 |
| 4 | أنبوب قصير محدود | 1 | Q235A ، 20،16 مليون |
| 5 | بولت | ن | Q235A ، 35،1Cr8Ni9Ti |
| 6 | بندق | 5 ن | Q235A ، 20،1Cr8Ni9Ti |
البيانات الفنية الخاصة بـوصلة نقل شفة مزدوجة
|
البيانات الرئيسية عنتفكيك وصلة نقل الفلنجات المزدوجة |
||||||||||
|
اسمى، صورى شكلى، بالاسم فقط iameterDN |
خارجي قطر الدائرةد |
إلength |
جأومبين - الفناءن △ لام |
البعد ربط شفة | ||||||
| 0.6 خريطة | 1.0 خريطة | |||||||||
| إل | إل1 | د | د1 | لا تفعل | د | د1 | لا تفعل | |||
| 65 | 76 | 340 | 105 | 50 | 160 | 130 | 4-Φ14 | 185 | 145 | 4-Φ18 |
| 80 | 89 | 190 | 150 | 4-Φ18 | 200 | 160 | 8-Φ18 | |||
| 100 | 108 | 210 | 170 | 220 | 180 | 8-Φ18 | ||||
| 114 | 220 | 180 | 8-Φ18 | |||||||
| 125 | 133 | 265 | 200 | 8-Φ18 | 250 | 210 | 8-Φ18 | |||
| 140 | 250 | 210 | 8-Φ18 | |||||||
| 150 | 159 | 375 | 225 | 8-Φ18 | 285 | 240 | 8-Φ22 | |||
| 168 | 285 | 240 | 8-Φ22 | |||||||
| 200 | 219 | 321 | 280 | 340 | 295 | 8-Φ22 | ||||
| 250 | 273 | 375 | 335 | 12-Φ18 | 395 | 350 | 12-Φ22 | |||
| 300 | 325 | 350 | 130 | 65 | 440 | 395 | 12-Φ22 | 445 | 400 | 12-Φ22 |
| 350 | 377 | 490 | 445 | 505 | 460 | 16-Φ26 | ||||
| 400 | 426 | 540 | 495 | 16-Φ22 | 565 | 515 | 16-Φ26 | |||
| 450 | 480 | 595 | 550 | 615 | 565 | 20-Φ26 | ||||
| 500 | 530 | 645 | 600 | 20-Φ22 | 670 | 620 | 20-Φ26 | |||
| 600 | 630 | 775 | 705 | 20-Φ26 | 780 | 725 | 20-Φ30 | |||
| 700 | 720 | 860 | 810 | 24-Φ26 | 895 | 840 | 24-Φ30 | |||
| 800 | 820 | 590 | 220 | 130 | 950 | 920 | 24-Φ30 | 1015 | 950 | 24-Φ33 |
| 900 | 920 | 1075 | 1020 | 1115 | 1050 | 28-Φ33 | ||||
| 1000 | 1020 | 1175 | 1120 | 28-Φ30 | 1230 | 1160 | 28-Φ36 | |||
| 1200 | 1220 | 1405 | 1340 | 32-Φ33 | 1455 | 1380 | 32-Φ40 | |||
| 1400 | 1420 | 1630 | 1500 | 36-36 | 1675 | 1590 | 36-Φ42 | |||
| 1500 | 1520 | 1730 | 1660 | 36-36 | 36-Φ42 | |||||
| 1600 | 1620 | 1830 | 1760 | 40-Φ40 | 1915 | 1820 | 40-Φ48 | |||
| 1810 | 1820 | 2045 | 1970 | 44-Φ42 | 2115 | 2020 | 44-Φ48 | |||
| 2000 | 2020 | 2265 | 2180 | 48-Φ42 | 2320 | 2230 | 48-Φ48 | |||
| 2200 | 2220 | 2475 | 2390 | 52-Φ42 | 2550 | 2440 | 52-Φ56 | |||
| 2400 | 2420 | 2685 | 2600 | 56-Φ42 | 2760 | 2650 | 60 Φ56 | |||
| 2600 | 2620 | 600 | 240 | 140 | 2905 | 2810 | 60 Φ48 | 2960 | 3070 | 64-Φ56 |
| 2800 | 2820 | 3115 | 3020 | 64-Φ48 | 3180 | 3290 | 68-Φ60 | |||
| 3000 | 3020 | 3315 | 3220 | 68-Φ48 | 3405 | |||||
| 3200 | 3220 | 3525 | 3430 | 72 Φ48 | ||||||
| 3400 | 3420 | 3735 | 3640 | 76-Φ48 | ||||||
| 3600 | 3620 | 3970 | 3860 | 80-Φ56 | ||||||
ملحوظة:تفكيك وصلة نقل الفلنجات المزدوجةمناسب لربط كلا الجانبين بشفة.أثناء التثبيت ، اضبط طول التوصيل لكلا طرفي المنتج ، وشد براغي السدادة بدورها واضبط صواميل الحد.بهذه الطريقة ، يمكن أن يتمدد خط الأنابيب بحرية ، ويغلق التمدد ، ويضمن التشغيل الآمن لخط الأنابيب.
تفكيك وصلة نقل الفلنجات المزدوجةتدفق الإنتاج
تفكيك وصلة نقل الفلنجات المزدوجةميزة
1. سعر المصنعتفكيك وصلة نقل الفلنجات المزدوجة.
2. 16 عاما من الخبرة في التصنيع ، 5 سنوات من الخبرة في التصدير.
3. فحص صارم للجودة ، الجودة تفوق بكثير معايير الصناعة.
4.تفكيك وصلة نقل الفلنجات المزدوجةيحتوي العفن على مجموعة متنوعة من المواصفات ، ودعم التخصيص ، وتصنيع المعدات الأصلية.
5. تقديم عينات مجانية منتفكيك وصلة نقل الفلنجات المزدوجة.
6.تفكيك وصلة نقل الفلنجات المزدوجةسفي مخزون كبير.
تفكيك وصلة نقل الفلنجات المزدوجة تطبيق
في عملية التثبيتتفكيك وصلة نقل الفلنجات المزدوجة، عندما تتغير درجة الحرارة أو يهتز الأنبوب ، فإنتفكيك وصلة نقل الفلنجات المزدوجةيمكن أن تلعب دور تعويض التوسع.عند تسوية المؤسسة ، فإنتفكيك وصلة نقل الفلنجات المزدوجةيمكن تعويض الإزاحة إلى حد معين لضمان عدم وجود تسرب في الختم.ثانياً ، تركيب وإزالةتفكيك وصلة نقل الفلنجات المزدوجةمريح للغاية ، مما يجعله متصلاً بخط أنابيب إمدادات المياه والصرف ، وبرج المياه ، ويوفر تركيب وفك عداد مياه المضخة راحة كبيرة.
التعليمات
Q1: هل يمكن لـتفكيك وصلة نقل الفلنجات المزدوجة يتم تمييزها بشعار مخصص؟
A1: نعمتفكيك وصلة نقل الفلنجات المزدوجةيمكن تمييزها بشعارك.يمكننا تقديم خدمة OEM و ODM لـتفكيك وصلة نقل الفلنجات المزدوجة.
Q2: ما هو طول وجها لوجهتفكيك وصلة نقل الفلنجات المزدوجة؟
A2: وجها لوجه بطولتفكيك وصلة نقل الفلنجات المزدوجةيمكن أن يكون L130 ، L152 ، L203 ... يمكننا أيضًا قبول الطول المخصص وفقًا لمتطلباتك.
Q3: هل يمكنك تقديم رسوماتتفكيك وصلة نقل الفلنجات المزدوجة؟
A3: نعم ، يمكننا تقديم رسومات لـتفكيك وصلة نقل الفلنجات المزدوجةمن أجلك يرجى الاتصال بنا للحصول على الرسمتفكيك وصلة نقل الفلنجات المزدوجة.
س 4: ما هي الشهاداتتفكيك وصلة نقل الفلنجات المزدوجةهل يمكن أن تقدم؟
A4: يمكننا تقديم شهادة CE ، ISO لديناتفكيك وصلة نقل الفلنجات المزدوجة.
س 5: هل يمكننا الحصول على عينة منتفكيك وصلة نقل الفلنجات المزدوجة؟
A5: نعم ، يمكننا تقديم عينات لك لاختبار جودة منتجاتناتفكيك وصلة نقل الفلنجات المزدوجة.
س 6: ما هي فترة الضمانتفكيك وصلة نقل الفلنجات المزدوجة؟
a6: نحن نقدم الضمان 18 شهرا لديناتفكيك وصلة نقل الفلنجات المزدوجة.
