مكان المنشأ:
الصين
اسم العلامة التجارية:
JINGNING
إصدار الشهادات:
CE
رقم الموديل:
RFJD
اتصل بنا

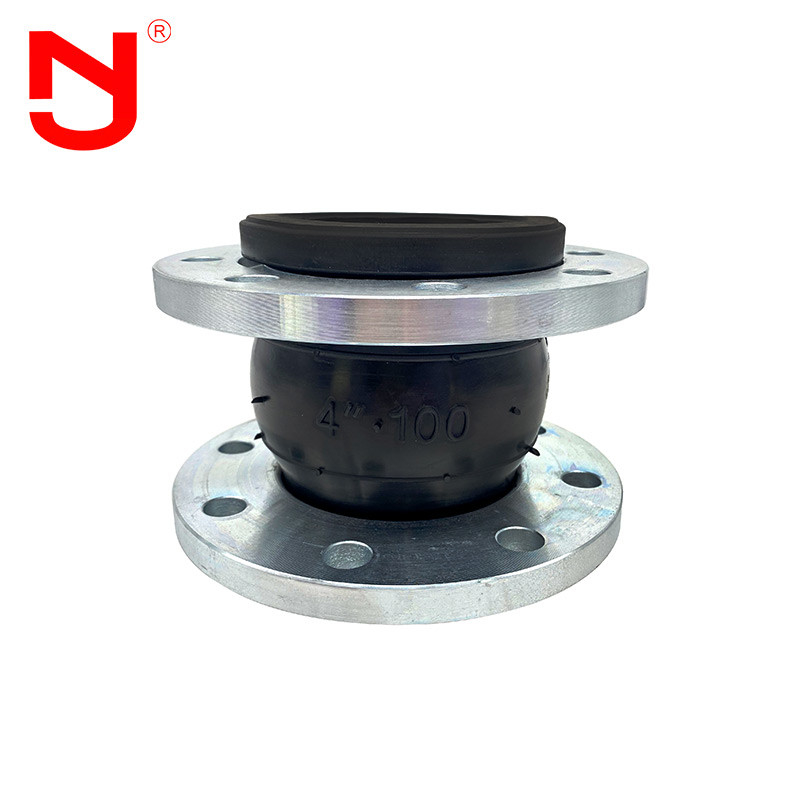

EPDM أحادي الخوار مرن شفة مرن من النوع المفصل
غالبًا ما يشار إلى وصلات التمدد المرنة باسم وصلات مطاطية.تستخدم وصلات التمدد المرنة على نطاق واسع في المياه والكهرباء والصناعات الكيماوية وأنظمة رسو السفن.وفقًا للوسائط المختلفة ، تختلف المواد المطاطية المستخدمة في وصلات التمدد المرنة أيضًا ، بما في ذلك NR و SBR و IIR و NBR و EPDM و Cr و fkr وما إلى ذلك. تتميز وصلات التمدد المرنة بمقاومة الحرارة ومقاومة الأحماض ومقاومة القلويات ومقاومة التآكل و مقاومة الزيت.المواد الهيكلية للمفصل المطاطي هي نسيج حبل نايلون ، والأسطح الداخلية والخارجية مصنوعة من المطاط القطبي المقاوم للشيخوخة عالي القوة.من أجل منع الانكماش الطبيعي لمفاصل التمدد المرنة في الاستخدام طويل الأمد وتقليل الشيخوخة والكسر ، يتم استخدام الأسلاك الفولاذية لحماية متعددة للمفاصل المطاطية.
خصائص الأداءمفصل التوسع المرن
1. إنمفصل التوسع المرنتتميز بمزايا الحجم الصغير والوزن الخفيف والليونة الجيدة والتركيب والصيانة المريحة.
2.مفصل التمدد المرنيمكن أن يتسبب التثبيت في إزاحة أفقية ، شعاعية ، زاويّة ، ولن يقتصر على مركز قابس الأنبوب ، وشفة السطح غير المستوي.
3. عندمامفصل التوسع المرنتعمل ، يمكن أن تقلل من ضوضاء نقل الهيكل ولديها قدرة قوية على امتصاص الاهتزاز.
البيانات الفنية الخاصة بـمفصل التوسع المرن
| البيانات الرئيسية عنمفصل التوسع المرن | ||||||
| القطر الاسمي (DN) | طول | الإزاحة المحورية (مم) | الإزاحة الأفقية | زاوية الانحراف | ||
| مم | بوصة | مم | تمديد | ضغط | مم | (a1 + a2) ° |
| 32 | 1 1/4 | 95 | 6 | 9 | 9 | 15 درجة |
| 40 | 1 1/2 | 95 | 6 | 10 | 9 | 15 درجة |
| 50 | 2 | 105 | 7 | 10 | 10 | 15 درجة |
| 65 | 2 1/2 | 115 | 7 | 13 | 11 | 15 درجة |
| 80 | 3 | 135 | 8 | 15 | 12 | 15 درجة |
| 100 | 4 | 150 | 10 | 19 | 13 | 15 درجة |
| 125 | 5 | 165 | 12 | 19 | 13 | 15 درجة |
| 150 | 6 | 180 | 12 | 20 | 14 | 15 درجة |
| 200 | 8 | 210 | 16 | 25 | 22 | 15 درجة |
| 250 | 10 | 230 | 16 | 25 | 22 | 15 درجة |
| 300 | 12 | 245 | 16 | 25 | 22 | 15 درجة |
| 350 | 14 | 255 | 16 | 25 | 22 | 15 درجة |
| 400 | 16 | 255 | 16 | 25 | 22 | 15 درجة |
| 450 | 18 | 255 | 16 | 25 | 22 | 15 درجة |
| 500 | 20 | 255 | 16 | 25 | 22 | 15 درجة |
| 600 | 24 | 260 | 16 | 25 | 22 | 15 درجة |
ملاحظة: 1. المتطلبات الخاصة لـمفصل التوسع المرنيمكن تخصيصها وفقًا لرسم المستخدم.معيار شفة GB / t9115.1-2000.يمكن اختيار معايير شفة مختلفة (GB ، JB ، Hg ، CB ، ANSI ، DIN ، BSEN ، NF ، en ، JIS ، ISO ، إلخ) للإنتاج.الكرة المطاطيةمفصل التوسع المرنيمكن استخدامها كمطاط طبيعي ، EPDM ، مطاط كلوروبرين ، مطاط بوتيل ، مطاط بوتادين ، مطاط فلورو ، إلخ.مفصل التوسع المرنأعلاه DN200 يستخدم لإمداد المياه المعلقة ، يجب أن يكون لخط الأنابيب دعم ثابت أو دعم ثابت ، وإلا فإنمفصل التوسع المرنيجب أن يتم تركيبه بجهاز مانع للسقوط.

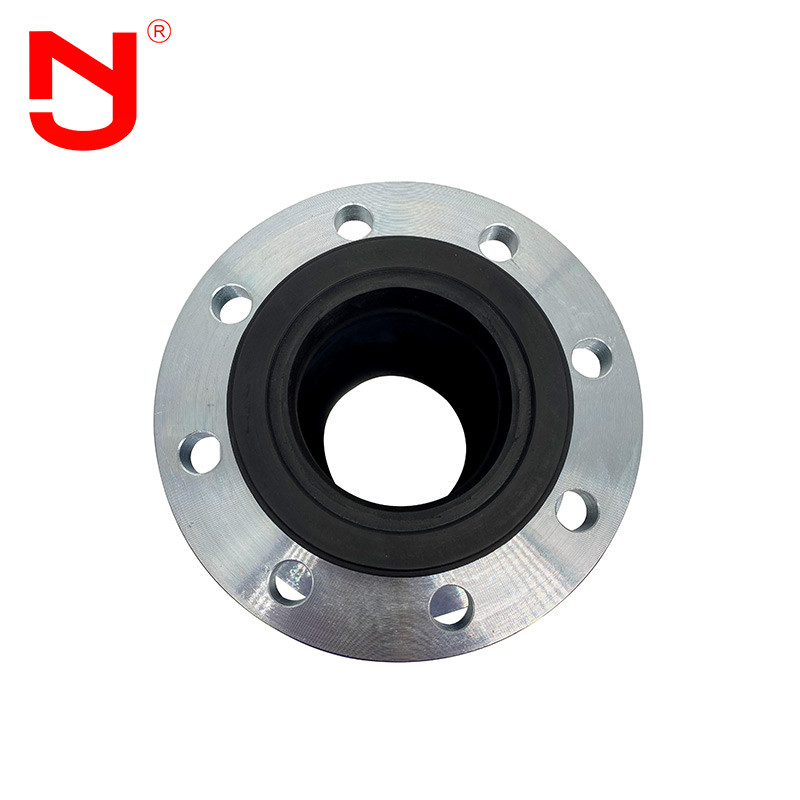

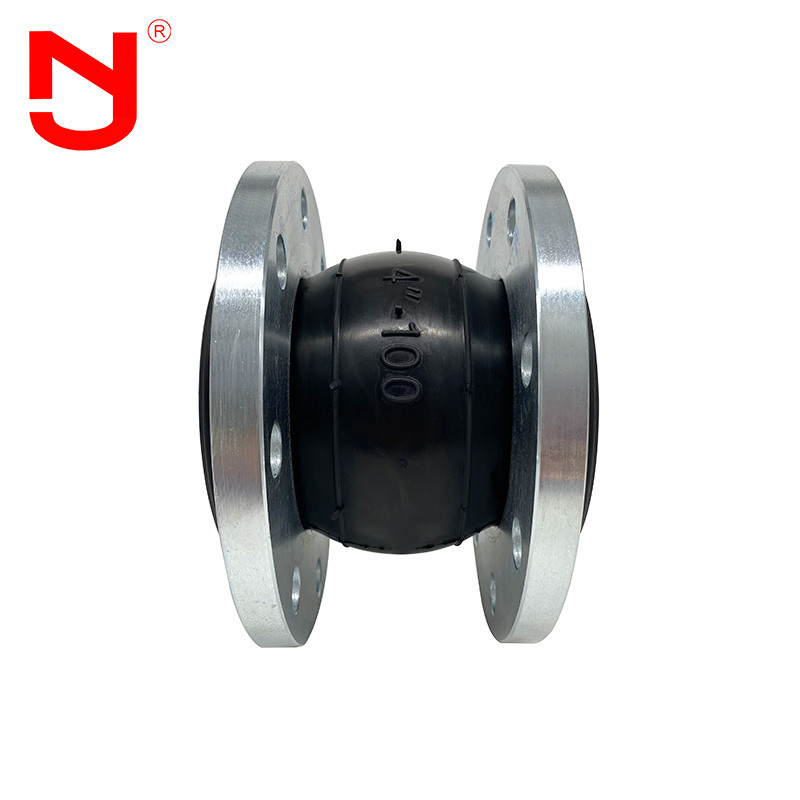

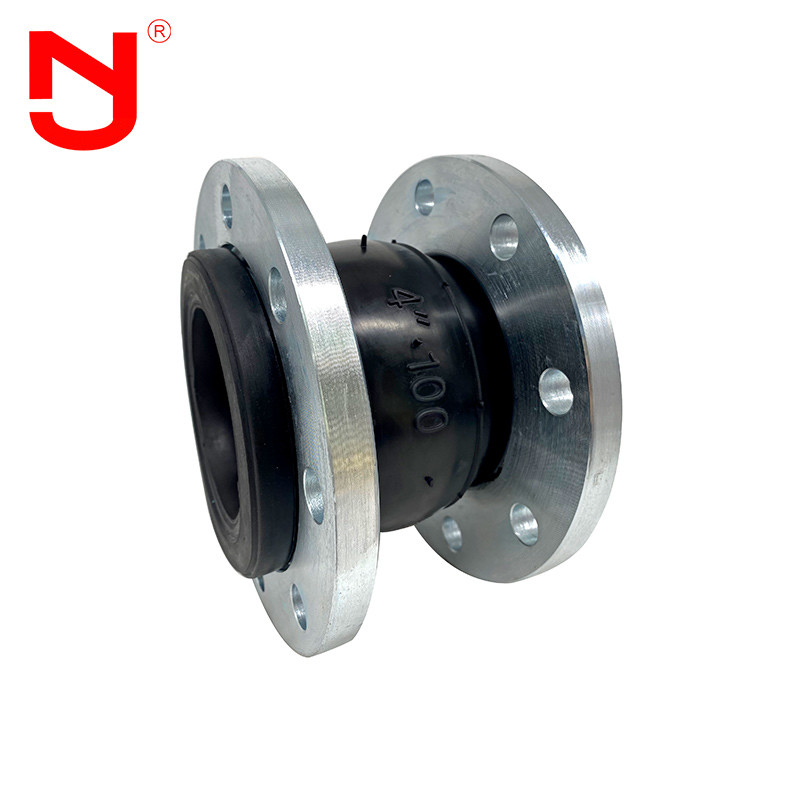

مفصل التمدد المرن تظهر التفاصيل
مفصل التوسع المرنتدفق الإنتاج
هل تعرف كيف هومفصل التوسع المرندعنا نرى مع JINGNING.
من المهم جدا اختيار المناسبمفصل التوسع المرن، لفهم توافق الوسيط والمواد المختارة منمفصل التوسع المرن، نطاق درجة الحرارة الكاملة ، الضغط الكامل والفراغ الكامل ، مقدار الحركة المطلوبة ، والحجم بين حواف الأنبوب.باستخدام هذه المعلومات ، يمكن لمهندسي تطبيقات Jingning المساعدة في تحديد النموذج المثاليمفصل التوسع المرنلأي تطبيق.
مفصل التمدد المرنمميزات
1. سعر المصنعمفصل التوسع المرن.
2. 16 عاما من الخبرة في التصنيع ، 5 سنوات من الخبرة في التصدير.
3. فحص صارم للجودة ، الجودة تفوق بكثير معايير الصناعة.
4.مفصل التمدد المرنيحتوي العفن على مجموعة متنوعة من المواصفات ، ودعم التخصيص ، وتصنيع المعدات الأصلية.
5. تقديم عينات مجانية منمفصل التوسع المرن.
6.وصلات تمدد مرنةفي مخزون كبير.
مفصل التمدد المرنتطبيق
مفصل التمدد المرنيستخدم على نطاق واسع في الهندسة الكيميائية ، والبناء ، وإمدادات المياه ، والصرف الصحي ، والبترول ، والصناعات الخفيفة والثقيلة ، والتبريد ، والصرف الصحي ، وتسخين المياه ، والحماية من الحرائق ، والطاقة الكهربائية والمشاريع الأساسية الأخرى بسبب أدائها الشامل الجيد.حسب الخامات المطاطية المختلفةمفصل التوسع المرن، يمكن تحويله إلى أنواع مختلفة ، مثل مقاومة الأحماض ، ومقاومة القلويات ، ومقاومة التآكل ، ومقاومة الزيت ، ومقاومة درجات الحرارة العالية ، ومقاومة الإشعاع ، ومقاومة التآكل ، ومقاومة الشيخوخة ، وما إلى ذلك ، يمكن أن تتكيف التركيبات المرنة مع مجموعة متنوعة من الوسائط والبيئة .
التعليمات
Q1: هل يمكن لـمفصل التوسع المرنيتم تمييزها بشعار مخصص؟
A1: نعممفصل التوسع المرنيمكن تمييزها بشعارك.يمكننا تقديم خدمة OEM و ODM لـمفصل التوسع المرن.
Q2: ما هو طول وجها لوجهمفصل التوسع المرن؟
A2: وجها لوجه بطولمفصل التوسع المرنيمكن أن يكون L130 ، L152 ، L203 ... يمكننا أيضًا قبول الطول المخصص وفقًا لمتطلباتك.
Q3: هل يمكنك تقديم رسوماتمفصل التوسع المرن؟
A3: نعم ، يمكننا تقديم رسومات لـمفصل التوسع المرنمن أجلك يرجى الاتصال بنا للحصول على الرسممفصل التوسع المرن.
س 4: ما هي الشهاداتمفصل التوسع المرنهل يمكن أن تقدم؟
A4: يمكننا تقديم شهادة CE ، ISO لدينامفصل التوسع المرن.
س 5: هل يمكننا الحصول على عينة منمفصل التوسع المرن؟
A5: نعم ، يمكننا تقديم عينات لك لاختبار جودة منتجاتنامفصل التوسع المرن.
