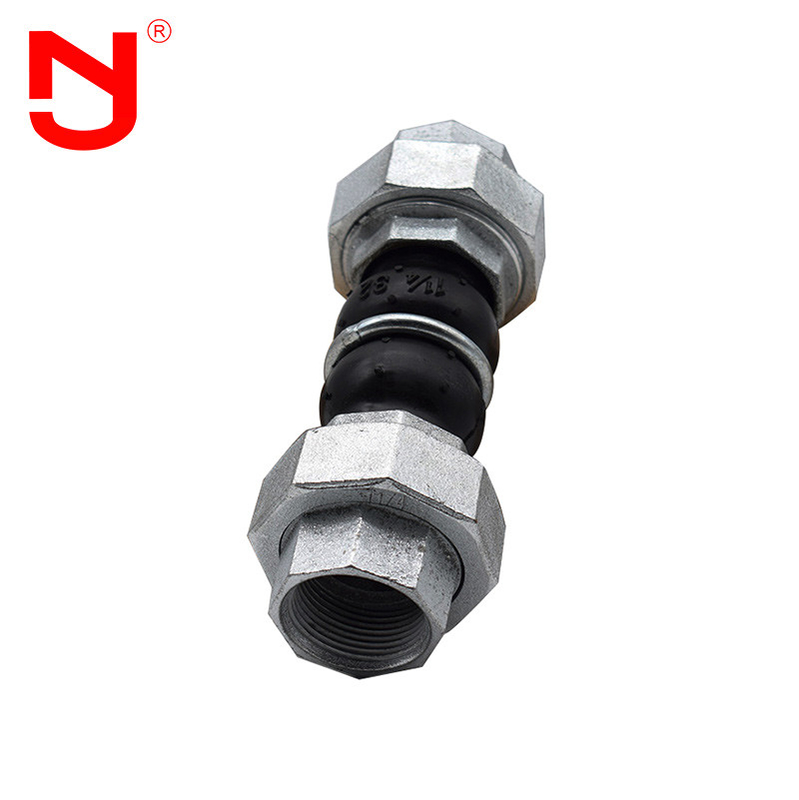

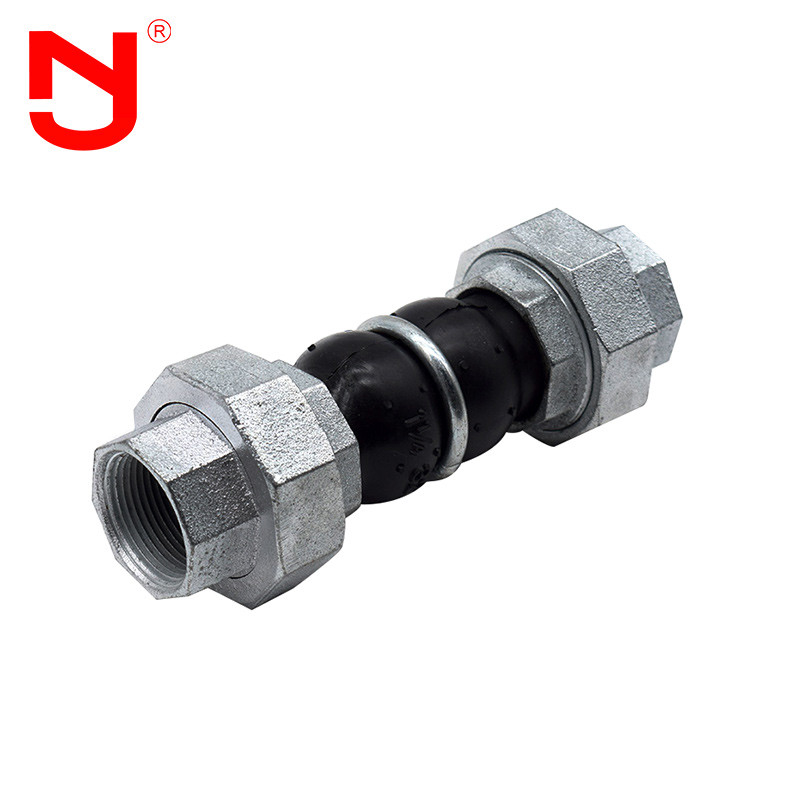

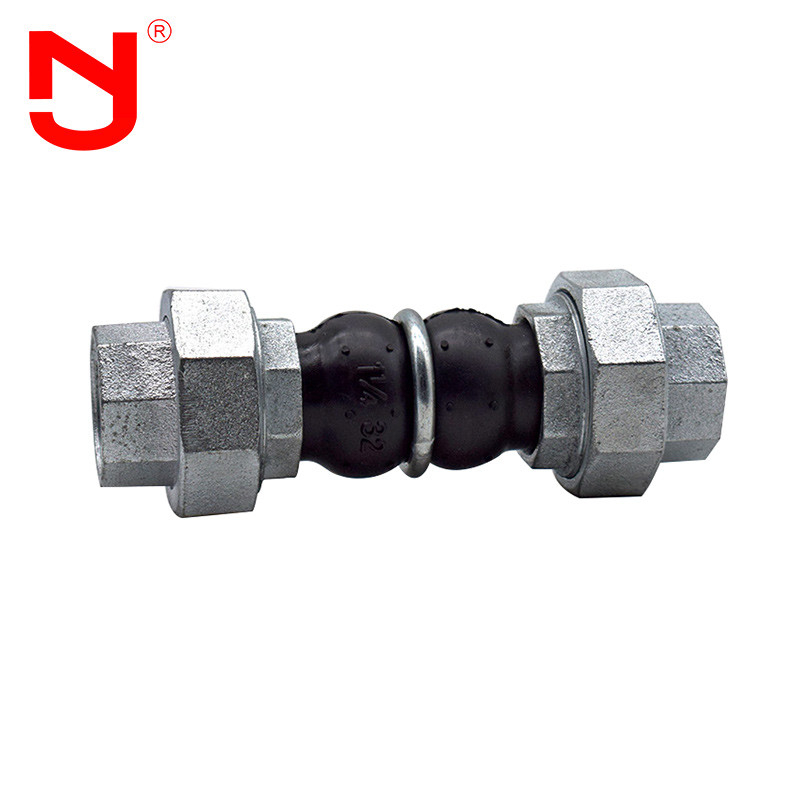

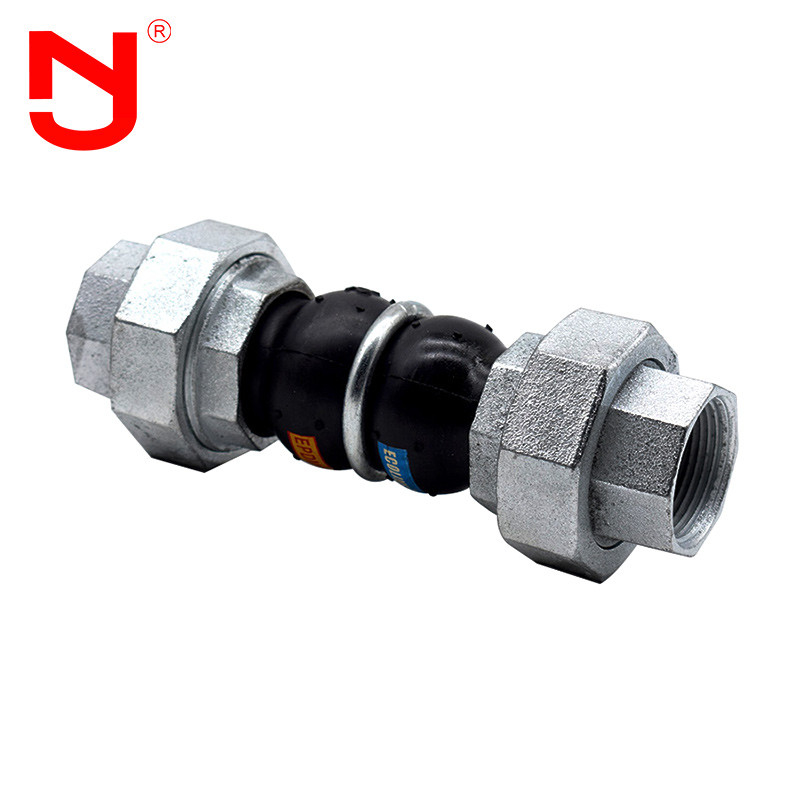

الأنابيب الصناعية dn65 مرنة منفاخ التوسع المشترك مشدود الاتحاد
ال مفصل توسيع الخوار يتكون من وصلة مطاطية مرنة ، مفصل متحرك مستوي ، شفة معدنية فضفاضة أو شفة أنابيب ملولبة ، والتي تستخدم لعزل الاهتزاز ، وتقليل الضوضاء وتعويض الإزاحة. مفصل توسيع الخوارهو نوع من وصلات الأنابيب ذات المرونة العالية ، وضيق الهواء العالي ، والمقاومة المتوسطة ومقاومة الطقس.تتكون وصلة التمدد المطاطية المرنة من المطاط الداخلي وطبقة تقوية حبل البوليستر والمطاط الخارجي والخرطوم المطاطي المركب.يمكن أن تكون الطبقات الخارجية والداخلية للمواد المطاطية مختلفة.ومع ذلك ، فإن طبقة الإطار منمفصل توسيع الخوار مصنوع من قماش البوليستر ، وطبقة التسليح لها حلقة من الصلب.
خصائص الأداءمفصل توسيع الخوار
1. ارتفاع ضغط مفصل توسيع الخوار
2. ال مفصل توسيع الخوار لديه مرونة جيدة
3. ال مفصل توسيع الخوار لديه إزاحة انحراف كبيرة
4. مقاومة الشيخوخةمفصل توسيع الخوار
5. امتصاص جيد للاهتزاز مفصل توسيع الخوار
البيانات الفنية لمفاصل توسيع الخوار
|
البيانات الرئيسية لمفصل التمدد منفاخ |
||||||
|
القطر الاسمي (DN) |
طول |
الإزاحة المحورية (مم) |
الإزاحة الأفقية |
زاوية الانحراف |
||
|
مم |
بوصة |
مم |
إطالة |
ضغط |
مم |
(a1 + a2) ° |
|
15 |
1/2 |
200 |
5-6 |
22 |
22 |
45 درجة |
|
20 |
3/4 |
200 |
5-6 |
22 |
22 |
45 درجة |
|
25 |
1 |
200 |
5-6 |
22 |
22 |
45 درجة |
|
32 |
1 1/4 |
200 |
5-6 |
22 |
22 |
45 درجة |
|
40 |
1 1/2 |
200 |
5-6 |
22 |
22 |
45 درجة |
|
50 |
2 |
200 |
5-6 |
22 |
22 |
45 درجة |
|
65 |
2 1/2 |
265 |
8-10 |
24 |
24 |
45 درجة |
|
80 |
3 |
285 |
8-10 |
24 |
24 |
45 درجة |
ملاحظة: 1. المتطلبات الخاصة لـ مفصل توسيع الخواريمكن تخصيصها وفقًا لرسم المستخدم.معيار شفة GB / t9115.1-2000.يمكن اختيار معايير شفة مختلفة (GB ، JB ، Hg ، CB ، ANSI ، DIN ، BSEN ، NF ، en ، JIS ، ISO ، إلخ) للإنتاج.الكرة المطاطيةمفصل توسيع الخوار يمكن استخدامها كمطاط طبيعي ، مطاط إيثيلين بروبيلين دييني مونومر ، مطاط كلوروبرين ، مطاط بوتيل ، مطاط بوتادين ، مطاط فلور ، إلخ. مفصل توسيع الخوار يتم استخدام DN200 أعلاه لإمداد المياه المعلق ، ويجب أن يكون للأنبوب دعم ثابت أو دعم ثابت ، وإلا فإن مفصل توسيع الخوار يجب أن يتم تركيبه بجهاز مانع للسقوط.
مفصل توسيع الخوار تظهر التفاصيل
مفصل توسيع الخوار تدفق الإنتاج
هل تعرف كيف هو مفصل توسيع الخوارصنع؟ دعونا نرى مع JINGNING.
من المهم جدا اختيار المناسب مفصل توسيع الخوارلخط الأنابيب ، فهم توافق الوسيط مع المادة المختارة ، ودرجة الحرارة الكاملة ، والضغط ، ونطاق الفراغ ، والحركة المطلوبة والحجم بين فلنجات خط الأنابيب.باستخدام هذه المعلومات ، يمكن لمهندسي تطبيقات Jingning المساعدة في تحديد النموذج المثاليمفصل توسيع الخوارلأي تطبيق.
مفصل توسيع الخوار مميزات
1. إنمفصل توسيع الخوارمجلفن لمدة 15 دقيقة ، مقاوم للضغط العالي ، درجات الحرارة العالية ، الزيت ، التآكل ، التآكل ، الأحماض والقلويات.
2. مفصل توسيع الخوار متصلة بمضخات وصمامات ومعدات إطفاء وأنابيب ذات اهتزازات كبيرة وأنابيب مع تغيرات متكررة في البرودة والحرارة.
3. محتوى المطاط الطبيعي منمفصل توسيع الخوارهي 47٪ ، ويمكن استخدامها بشكل مستمر لمدة 15 سنة دون التقدم في السن.
نقدم التكنولوجيا المتقدمة الأجنبية وندمجها مع تجربة الإنتاج في الصين.في المفصل توسيع الخوار عملية التصنيع ، يتحمل الجانب الداخلي ضغطًا مرتفعًا ، ويتم الجمع بين سلك النايلون والمطاط الجانبي الداخلي بشكل أفضل ، والذي يمكن أن يتحمل ضغطًا أعلى من المعتاد مفصل توسيع الخوار. مفصل توسيع الخواريتميز بمزيج مثالي من طبقة المطاط الداخلية ، مشرق ونظيف وسلس ؛تسميةمفصل توسيع الخوار تعتمد عملية الفلكنة ، والتي تتطابق تمامًا مع كرة مفصل توسيع الخوار.
مفصل توسيع الخوار طلب
المفصل توسيع الخوار مناسب لتوصيل أنابيب المدخل والمخرج لجميع أنواع وحدات ملف المروحة لتكييف الهواء في الفنادق وغرف الضيوف الأخرى. مفصل توسيع الخوارs مناسبة أيضًا لأنظمة السباكة في المصانع والسكن ، فضلاً عن أنابيب المياه المتداولة وأنابيب الصرف الصحي وأنابيب المواد الكيميائية المضادة للتآكل والتجميد ، إلخ.
التعليمات
Q1: هل يمكن لـ مفصل توسيع الخوار يتم تمييزها بشعار مخصص؟
A1: نعم مفصل توسيع الخواريمكن تمييزها بشعارك.يمكننا تقديم خدمة OEM و ODM لـمفصل توسيع الخوار.
Q2: ما هو طول وجها لوجه مفصل توسيع الخوار؟
A2: وجها لوجه بطول مفصل توسيع الخوار يمكن أن يكون L130 ، L152 ، L203 ... يمكننا أيضًا قبول الطول المخصص وفقًا لمتطلباتك.
Q3: هل يمكنك تقديم رسومات مفصل توسيع الخوار؟
A3: نعم ، يمكننا تقديم رسومات لـ مفصل توسيع الخوار من أجلك يرجى الاتصال بنا للحصول على الرسم مفصل توسيع الخوار.
س 4: ما هي الشهادات مفصل توسيع الخوار هل يمكن أن تقدم؟
A4: يمكننا تقديم شهادة CE ، ISO لدينا مفصل توسيع الخوار.
س 5: هل يمكننا الحصول على عينة من مفصل توسيع الخوار؟
A5: نعم ، يمكننا تقديم عينات لك لاختبار جودة منتجاتنا مفصل توسيع الخوار.
س 6: ما هي فترة الضمان مفصل توسيع الخوار؟
a6: نحن نقدم الضمان 18 شهرا لدينا مفصل توسيع الخوار.
