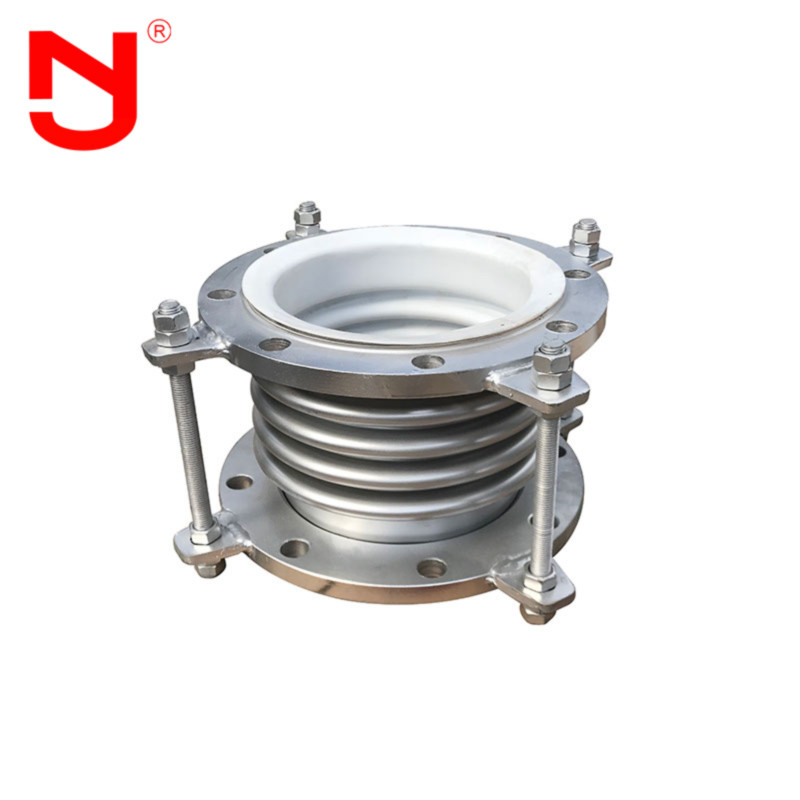

جودة عالية مقاومة للحرارة العالية PTFE مبطنة منفاخ المعوض
يُعرف معوض الخوار المبطن بـ PTFE أيضًا باسم مفصل توسيع الخوار.ينتمي معوض المنافاخ المبطن بـ polytetrafluoroethylene إلى عنصر تعويض.يتكون معوض الخوار المبطن PTFE من منفاخ وملحقات.يتم استخدام تشوه التمدد الفعال للمنفاخ الرئيسي لامتصاص تغير حجم الجسم الرئيسي الناجم عن التمدد الحراري والانكماش البارد ، أو لتعويض الإزاحة المحورية والعرضية والزاوية للأنابيب والقنوات والحاويات.في عملية التسخين ، من أجل منع أنبوب التسخين من التشوه أو التلف بسبب الاستطالة الحرارية أو إجهاد درجة الحرارة ، يجب ضبط معوض الخوار المبطن بـ PTFE على الأنبوب للتعويض عن الاستطالة الحرارية للأنبوب ، وذلك لتقليل إجهاد جدار الأنبوب الصغير والقوة المؤثرة على الصمام أو هيكل الدعم.
مبطنة PTFE ميزات المعوض منفاخ
معوض الخوار المبطن بـ PTFE هو أحد التركيبات الشائعة للأنابيب في الصناعة.يتم استخدام معوض الخوار المبطن بـ PTFE بشكل أساسي لحل مشاكل اهتزاز خط الأنابيب ، والإزاحة ، والتفريغ ، والتمدد الحراري ، وتعويض الانكماش البارد.
1. مقاومة درجات الحرارة العالية لمعوض الخوار المبطن PTFE ، مع درجة حرارة تشغيل تصل إلى 250 ℃.
2. معوض الخوار المبطن بـ PTFE لديه مقاومة درجات الحرارة المنخفضة وصلابة ميكانيكية جيدة.
3. معوض الخوار المبطن بـ PTFE خامل ومقاوم للأحماض القوية والقلويات والماء والمذيبات العضوية المختلفة.
4. معوض الخوار المبطن بـ PTFE لديه عمر شيخوخة جيد في البلاستيك.
5. إن التشحيم العالي لمعوض الخوار المبطن بـ PTFE هو تزييت معامل الاحتكاك المنخفض في المواد الصلبة.
6. معوض الخوار المبطن بـ PTFE لديه توتر سطحي منخفض ولا يلتصق بأي مادة.
اسم هيكل المعوض منفاخ PTFE المبطن
البيانات الفنية الخاصة بـ PTFE مبطنة منفاخ المعوض
|
البيانات الرئيسية الخاصة بـ PTFE مبطنة منفاخ المعوض |
||||||||||||
|
دiameter DN مم |
ثلاث موجات من أقصى قدرة تعويض | السماح لأكبر قوة عمل |
ثلاث موجات الطول L (مم) |
اتصال حجم شفة |
||||||||
|
محوري X (مم) |
عرضي Y (مم) |
الزاوي θ |
الضغط الداخلي | PN 0.6 ميجا باسكال | PN 1.0 ميجا باسكال | |||||||
| 02-1 | 02-2 | TF021 | TF022 | كبا | ك | نانومتر | ك | نانومتر | ||||
| 100 | 26 | 25 | 33 | 20 | 0.5 | 0.6 | 28 | 95 | 170 | 180 | 8-M16 | |
| 124 | 29 | 0.4 | 0.5 | 24 | 105 | 200 | 8-M16 | 210 | ||||
| 150 | 32 | 20 | 26 | 18 | 115 | 225 | 240 | 12-M20 | ||||
| 200 | 40 | 15 | 0.35 | 0.4 | 17 | 125 | 280 | 295 | ||||
| 250 | 42 | 27 | 0.3 | 0.35 | 14 | 135 | 335 | 12-M16 | 350 | |||
| 300 | 44 | 13 | 145 | 395 | 12-M20 | 400 | ||||||
| 350 | 46 | 0.2 | 0.25 | 150 | 445 | 460 | ||||||
| 400 | 0.1 | 0.1 | 11 | 160 | 495 | 16-M20 | 515 | 16-M22 | ||||
| 450 | 48 | 12 | 16 | 180 | 550 | 565 | 20 م 22 | |||||
| 500 | 0.08 | 200 | 600 | 20-M24 | 620 | 20-M27 | ||||||
| 600 | 49 | 0.05 | 0.06 | 10 | 220 | 705 | 24-M24 | 725 | ||||
| 700 | 50 | 240 | 810 | 24-M27 | ||||||||
| 800 | 10 | 13 | 260 | 920 | ||||||||
| 900 | 0.03 | 0.035 | 9 | 280 | 1020 | |||||||
| 1000 | 52 | 300 | 1120 | 28-M27 | ||||||||
| 1200 | 8 | 10 | 7 | 320 | ||||||||
ملاحظات: ① الضغط الاسمي لمعوض الخوار المبطن PTFE هو MPa: - 0.01 ، - 0.05 ، 0.01 ، 0.05 ، 0.1 ، 0.25 ، 0.6 ، 1 ؛② يتم عرض القطر الاسمي ومبلغ التعويض لمعوضات الخوار المبطنة PTFE في الجدول أعلاه ؛③ درجة حرارة العمل لمعوض الخوار المبطن PTFE هي - 50 ~ 150 ℃ ، عندما تتجاوز 150 ℃ ، يجب حلها بالاتفاق بين المورد والطالب.

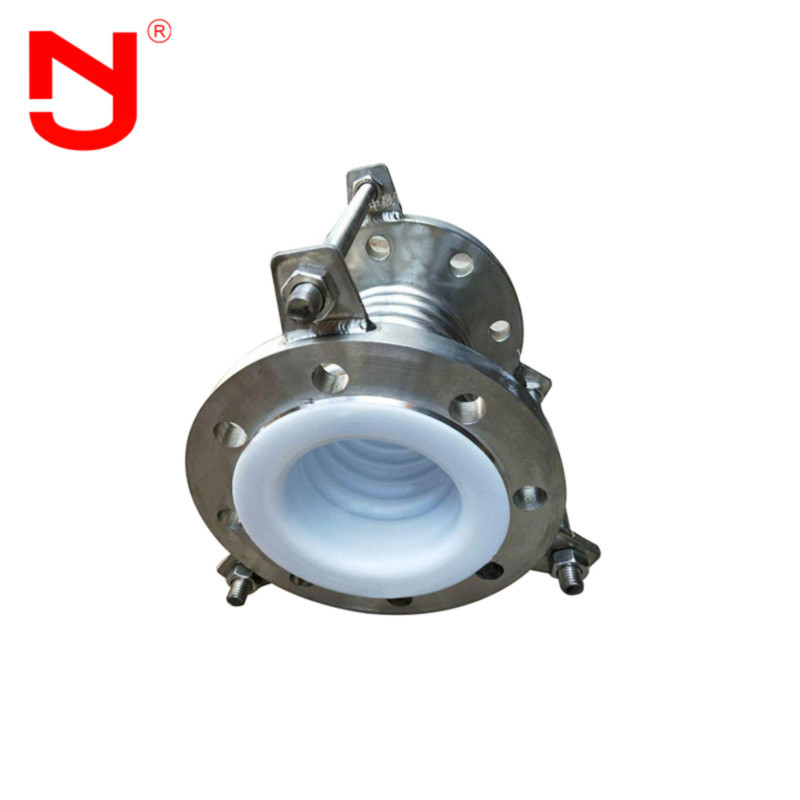

PTFE مبطنة منفاخ المعوض تظهر التفاصيل
مبطنة PTFE مزايا المعوض منفاخ
1. سعر المصنع من منفاخ مبطن PTFE المعوض.
2. 16 عاما من الخبرة في التصنيع ، 5 سنوات من الخبرة في التصدير.
3. فحص صارم للجودة ، الجودة تفوق بكثير معايير الصناعة.
4. قالب المعوض منفاخ PTFE المبطن بمجموعة متنوعة من المواصفات ، دعم التخصيص ، OEM.
5. تقديم عينات مجانية من معوض الخوار المبطن بـ PTFE.
6. منفاخ المعوض المبطن PTFE في مخزون كبير.
7. يمكن أن يتكيف معوض الخوار المبطن بـ PTFE مع البيئة الخاصة.
تطبيقات المعوض الخوار المبطن PTFE
يمكن استخدام معوضات منفاخ PTFE المبطنة للقضاء على تمدد أو إزاحة الأنابيب أو السفن أو المعدات بسبب تغير المناخ أو لأسباب أخرى.يمكن أيضًا تثبيت معوض الخوار المبطن بـ PTFE عند مدخل ومخرج المضخة أو على طرفي الآلات الأخرى عالية التردد لتقليل أو التخلص من اهتزازها.تستخدم معوضات منفاخ PTFE المبطنة على نطاق واسع في الصناعات الكيميائية والبترولية والمنسوجات والأدوية والمعادن والآلات والإلكترونيات والأجهزة الكهربائية والطاقة الكهربائية والغذاء والطيران والبحوث العسكرية وغيرها من الصناعات.
التعليمات
Q1: ما هي مادة المطاط PTFE مبطنة منفاخ المعوض؟
A1: EPDM ، CR ، NBR ، إلخ. يعتمد ذلك على بيئة العمل والوسائط.
Q2: هل شفة المجلفن PTFE مبطنة منفاخ المعوض؟
A2: نعم ، لدينا حواف مجلفنة إلكترونية ومغلفنة بالغمس الساخن.
Q3: هل يمكنني الحصول على عينة؟
A3: السبب.يمكننا التسليم عن طريق البريد السريع ، عن طريق الجو أو البحر.
س 4: ما هو موك PTFE مبطنة منفاخ المعوض؟
A4: قطعة واحدة ، يمكنك أيضًا الحصول عليها كعينة لاختبار جودة منتجاتنا ، ثم يمكنك شراء طلب لنا.
