مكان المنشأ:
الصين
اسم العلامة التجارية:
JINGNING
إصدار الشهادات:
CE
رقم الموديل:
VSSJAFG
اتصل بنا

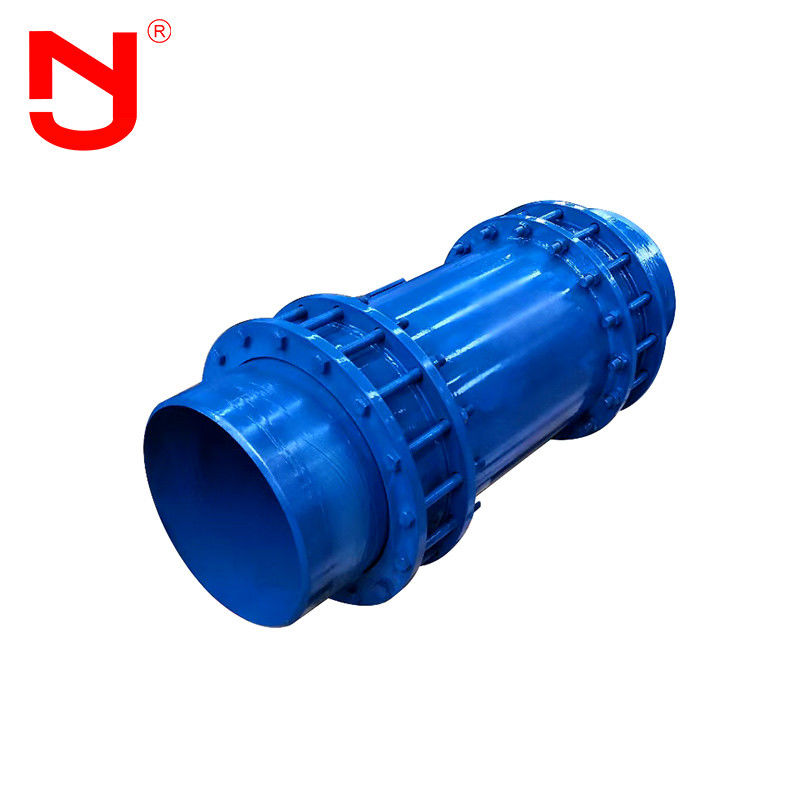

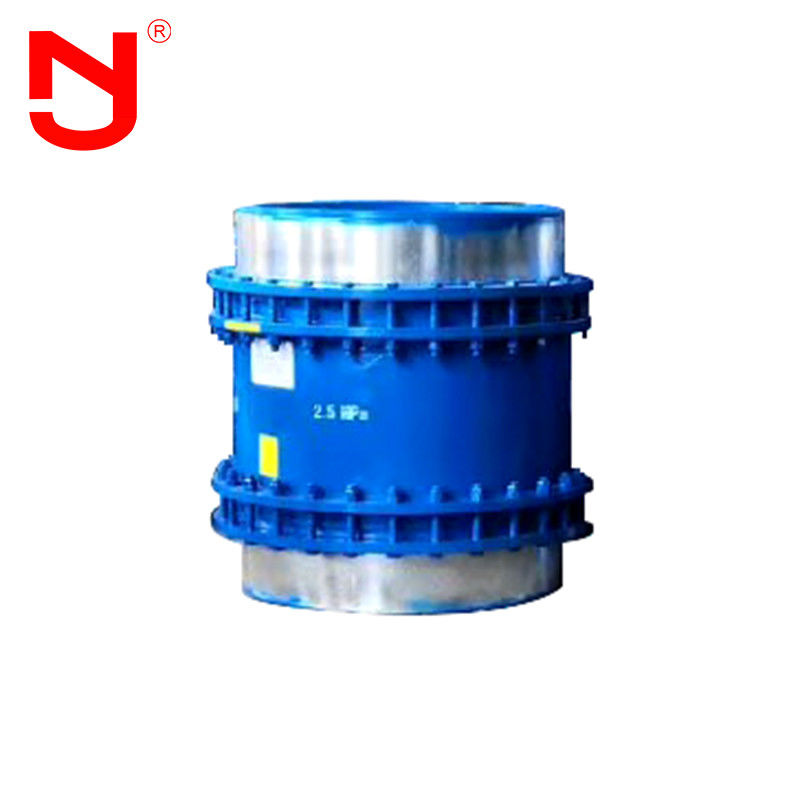

وصلة المعوض ثنائية الاتجاه المدفونة مباشرة من الشركة المصنعة
يتكون معوض الأكمام ثنائي الاتجاه بشكل أساسي من جلبة (أنبوب أساسي) ، غلاف ، مادة مانعة للتسرب ، إلخ. يتم استخدام معوض جلبة ثنائي الاتجاه لتعويض التمدد المحوري والدوران المحوري متعدد الزوايا لخط الأنابيب.يتميز المعوض ثنائي الاتجاه بخصائص الحجم الصغير ومبلغ التعويض الكبير ، وهو مناسب للماء الساخن والبخار والزيت ووسائط الشحوم.من خلال الحركة المنزلقة للغطاء المنزلق ، يمكن تحقيق تعويض التمدد الحراري.
أداء بالمعوض الكمي الاتجاهي
1. تم تصميم الجهاز المضاد للكسر لمعوض الجلبة ثنائي الاتجاه ، والذي يمكن أن يضمن أنه لن يتم تفكيكه عندما يتوسع ويتوسع ، ويعزز سلامة تشغيل شبكة الأنابيب بالكامل.
2. المعوض ثنائي الاتجاه مناسب للضغط الهندسي المتوسط ≤ 2.5MPa ودرجة الحرارة المتوسطة - 40 ℃ ~ 600.
3. يعتمد معوض الكم ثنائي الاتجاه حلقة مرنة من الجرافيت من مادة الختم ، والتي تتميز بخصائص القوة العالية ، معامل الاحتكاك الصغير (0.04 ~ 0.10) ، عدم التقادم ، التأثير الجيد والصيانة المريحة.
4. عمر خدمة كم المعوض ثنائي الاتجاه كبير ، وعمر الكلال يعادل عمر الأنبوب.
باتجاهيهيكل المعوض الأكمام
البيانات الفنية من باتجاهي كم المعوض
| البيانات الرئيسية باتجاهي كم المعوض | |||||
|
اسمى، صورى شكلى، بالاسم فقط قطر الدائرة |
تعويض طريقة واحدة △ |
أنبوب التوصيل القطر الخارجي |
أقصى الخارجي قطر الدائرة |
طول
إل |
طريقة واحدة احتكاك KN |
| مم | مم | مم | مم | مم | 1.6 ميجا باسكال |
| 50 | 150 | 57 | 230 | 610 | 1.72 |
| 65 | 150 | 76 | 250 | 610 | 2.68 |
| 80 | 150 | 89 | 265 | 610 | 3.42 |
| 100 | 150 | 108 | 280 | 610 | 4.51 |
| 125 | 150 | 133 | 310 | 610 | 5.23 |
| 150 | 250 | 159 | 335 | 810 | 7.89 |
| 200 | 250 | 219 | 415 | 810 | 13.10 |
| 250 | 250 | 273 | 465 | 860 | 19.5 |
| 300 | 250 | 325 | 520 | 860 | 24.72 |
| 350 | 250 | 377 | 570 | 860 | 29.15 |
| 400 | 300 | 426 | 620 | 970 | 37.63 |
| 450 | 300 | 480 | 670 | 970 | 44.59 |
| 500 | 300 | 530 | 730 | 990 | 52.16 |
| 600 | 300 | 630 | 830 | 990 | 59.47 |
| 700 | 400 | 720 | 930 | 1280 | 65.12 |
| 800 | 400 | 820 | 1030 | 1280 | 78.37 |
| 900 | 400 | 920 | 1135 | 1280 | 96.53 |
| 1000 | 500 | 1020 | 1235 | 1550 | 133.5 |
| 1100 | 500 | 1120 | 1340 | 1550 | 147.21 |
| 1200 | 500 | 1220 | 1440 | 1550 | 158.32 |
ملاحظة: يمكن تزويد الفلنجات وفقًا لمعيار GB / T 9119-2000 ، وفقًا لمتطلبات العملاء الأخرى.
باتجاهي ميزة كم المعوض
المعوض ثنائي الاتجاه هو أن الأكمام المنزلقة على طرفي معوض الكم ثنائي الاتجاه تنزلق دائمًا بحرية بغض النظر عن مكان تدفق الوسط من معوض الكم ، وذلك لتحقيق تأثير التعويض ثنائي الاتجاه ، وزيادة مبلغ التعويض للمعوض ، وتقليل إجهاد التشوه ومقاومة السائل في خط الأنابيب.يتم تثبيت الدعامة الثابتة للمعوض ثنائي الاتجاه على المعوض ، ويجب تثبيت دعامات التوجيه على طرفي أنبوب التمدد.
باتجاهي تطبيق المعوض الأكمام
المعوض الثنائي الاتجاه هو جهاز تعويض لخط أنابيب السوائل الساخنة ، والذي يستخدم بشكل أساسي لتعويض امتصاص التمدد الحراري المحوري بعد التثبيت الإضافي لخط الأنابيب الخطي.المعوض ثنائي الاتجاه هو نوع من المعوضات المثبتة مباشرة في أي خط أنابيب ينقل سائل أحادي الاتجاه أو متعدد الاتجاهات دون تآكل.يستخدم المعوض ثنائي الاتجاه على نطاق واسع في التدفئة الحضرية ، والمعادن ، والتعدين ، وتوليد الطاقة ، والبتروكيماويات ، والبناء وغيرها من الصناعات.
التعليمات
Q1: هل يمكن لـ كم المعوض ثنائي الاتجاه يتم تمييزها بشعار مخصص؟
A1: نعم كم المعوض ثنائي الاتجاهيمكن تمييزها بشعارك.يمكننا تقديم خدمة OEM و ODM لـ كم المعوض ثنائي الاتجاه.
Q2: ما هو طول وجها لوجهكم المعوض ثنائي الاتجاه؟
A2: وجها لوجه بطول كم المعوض ثنائي الاتجاه يمكن أن يكون L130 ، L152 ، L203 ... يمكننا أيضًا قبول الطول المخصص وفقًا لمتطلباتك.
Q3: هل يمكنك تقديم رسومات كم المعوض ثنائي الاتجاه؟
A3: نعم ، يمكننا تقديم رسومات لـ كم المعوض ثنائي الاتجاهمن أجلك يرجى الاتصال بنا للحصول على الرسم كم المعوض ثنائي الاتجاه.
س 4: ما شهادات كم المعوض ثنائي الاتجاه هل يمكن أن تقدم؟
A4: يمكننا تقديم شهادة CE ، ISO لدينا كم المعوض ثنائي الاتجاه.
س 5: هل يمكننا الحصول على عينة منكم المعوض ثنائي الاتجاه؟
A5: نعم ، يمكننا تقديم عينات لك لاختبار جودة منتجاتنا كم المعوض ثنائي الاتجاه.
س 6: ما هي فترة الضمان كم المعوض ثنائي الاتجاه؟
a6: نحن نقدم الضمان 18 شهرا لدينا كم المعوض ثنائي الاتجاه.
